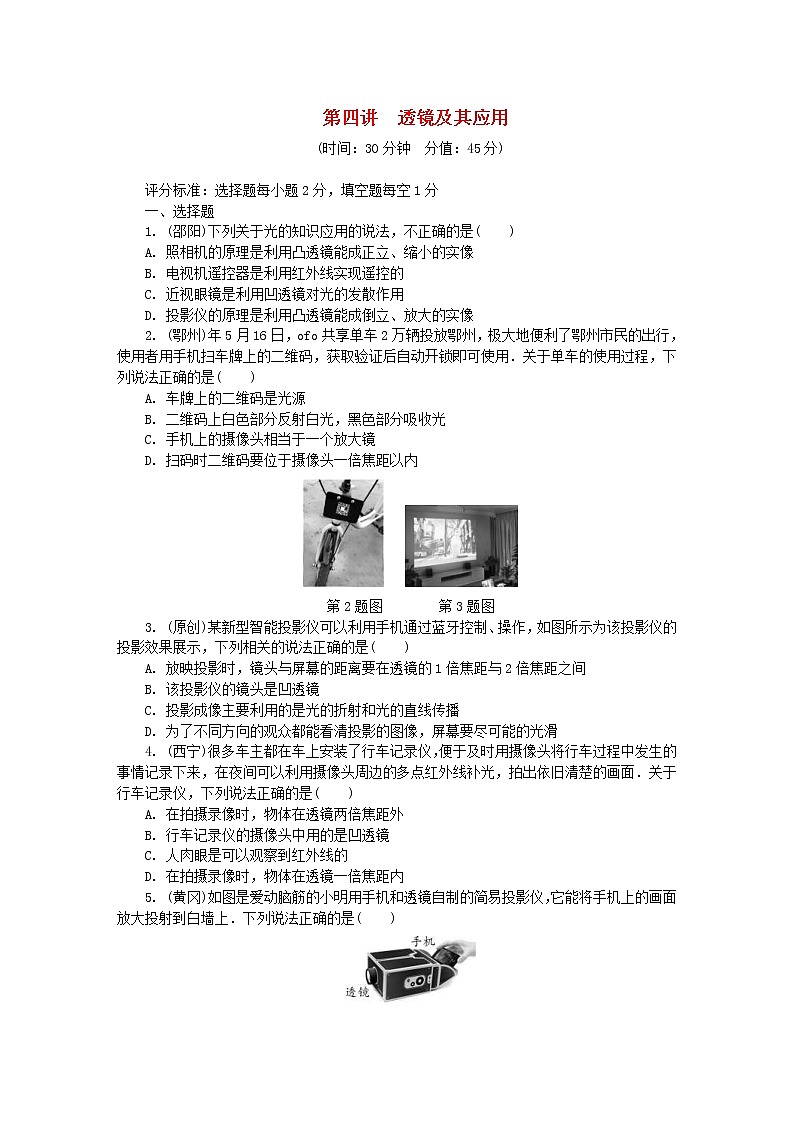

中考物理总复习第04讲《透镜及其应用》精练卷（含答案）

这是一份中考物理总复习第04讲《透镜及其应用》精练卷（含答案），共6页。试卷主要包含了选择题，填空与作图题，实验与探究题等内容，欢迎下载使用。


评分标准：选择题每小题2分，填空题每空1分
一、选择题
1. (邵阳)下列关于光的知识应用的说法，不正确的是( )
A. 照相机的原理是利用凸透镜能成正立、缩小的实像
B. 电视机遥控器是利用红外线实现遥控的
C. 近视眼镜是利用凹透镜对光的发散作用
D. 投影仪的原理是利用凸透镜能成倒立、放大的实像
2. (鄂州)年5月16日，f共享单车2万辆投放鄂州，极大地便利了鄂州市民的出行，使用者用手机扫车牌上的二维码，获取验证后自动开锁即可使用．关于单车的使用过程，下列说法正确的是( )
A. 车牌上的二维码是光源
B. 二维码上白色部分反射白光，黑色部分吸收光
C. 手机上的摄像头相当于一个放大镜
D. 扫码时二维码要位于摄像头一倍焦距以内

第2题图 第3题图
3. (原创)某新型智能投影仪可以利用手机通过蓝牙控制、操作，如图所示为该投影仪的投影效果展示，下列相关的说法正确的是( )
A. 放映投影时，镜头与屏幕的距离要在透镜的1倍焦距与2倍焦距之间
B. 该投影仪的镜头是凹透镜
C. 投影成像主要利用的是光的折射和光的直线传播
D. 为了不同方向的观众都能看清投影的图像，屏幕要尽可能的光滑
4. (西宁)很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面．关于行车记录仪，下列说法正确的是( )
A. 在拍摄录像时，物体在透镜两倍焦距外
B. 行车记录仪的摄像头中用的是凹透镜
C. 人肉眼是可以观察到红外线的
D. 在拍摄录像时，物体在透镜一倍焦距内
5. (黄冈)如图是爱动脑筋的小明用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上．下列说法正确的是( )

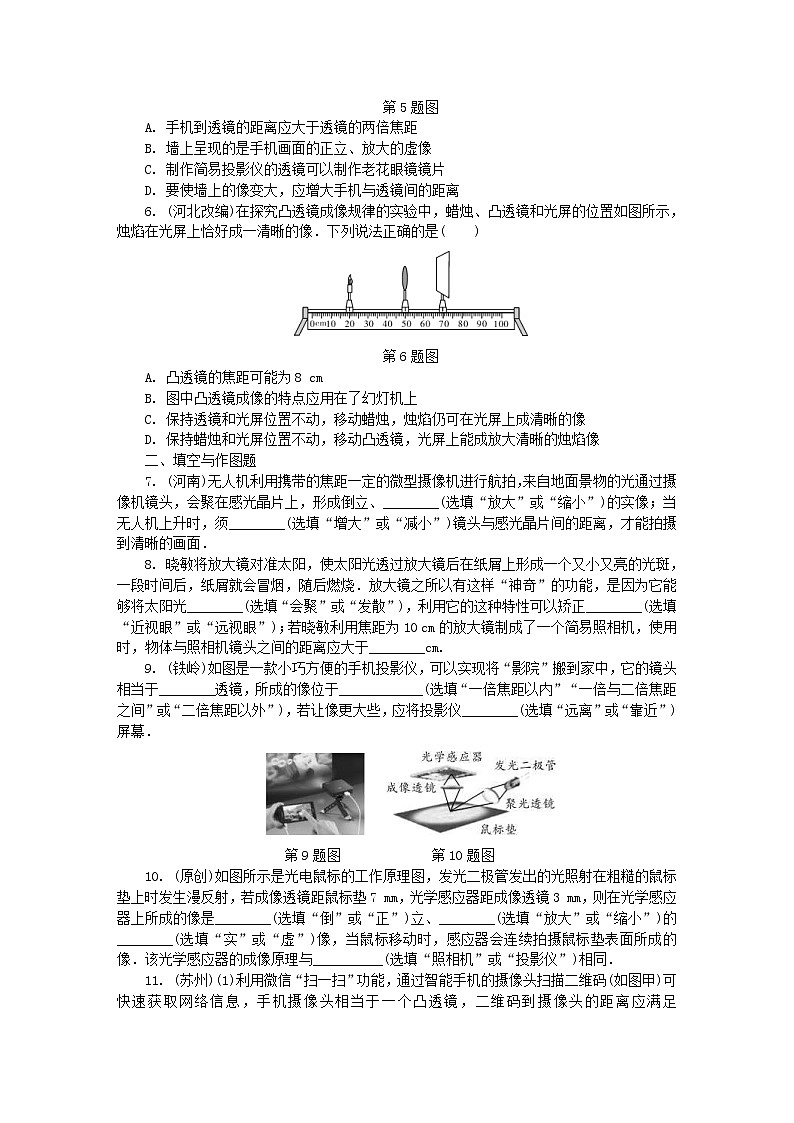

第5题图
A. 手机到透镜的距离应大于透镜的两倍焦距
B. 墙上呈现的是手机画面的正立、放大的虚像
C. 制作简易投影仪的透镜可以制作老花眼镜镜片
D. 要使墙上的像变大，应增大手机与透镜间的距离
6. (河北改编)在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像．下列说法正确的是( )
第6题图
A. 凸透镜的焦距可能为8 cm
B. 图中凸透镜成像的特点应用在了幻灯机上
C. 保持透镜和光屏位置不动，移动蜡烛，烛焰仍可在光屏上成清晰的像
D. 保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
二、填空与作图题
7. (河南)无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、________(选填“放大”或“缩小”)的实像；当无人机上升时，须________(选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面．
8. 晓敏将放大镜对准太阳，使太阳光透过放大镜后在纸屑上形成一个又小又亮的光斑，一段时间后，纸屑就会冒烟，随后燃烧．放大镜之所以有这样“神奇”的功能，是因为它能够将太阳光________(选填“会聚”或“发散”)，利用它的这种特性可以矫正________(选填“近视眼”或“远视眼”)；若晓敏利用焦距为10 cm 的放大镜制成了一个简易照相机，使用时，物体与照相机镜头之间的距离应大于________cm.
9. (铁岭)如图是一款小巧方便的手机投影仪，可以实现将“影院”搬到家中，它的镜头相当于________透镜，所成的像位于____________(选填“一倍焦距以内”“一倍与二倍焦距之间”或“二倍焦距以外”)，若让像更大些，应将投影仪________(选填“远离”或“靠近”)屏幕．

第9题图 第10题图
10. (原创)如图所示是光电鼠标的工作原理图，发光二极管发出的光照射在粗糙的鼠标垫上时发生漫反射，若成像透镜距鼠标垫7 mm，光学感应器距成像透镜3 mm，则在光学感应器上所成的像是________(选填“倒”或“正”)立、________(选填“放大”或“缩小”)的________(选填“实”或“虚”)像，当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像．该光学感应器的成像原理与__________(选填“照相机”或“投影仪”)相同．

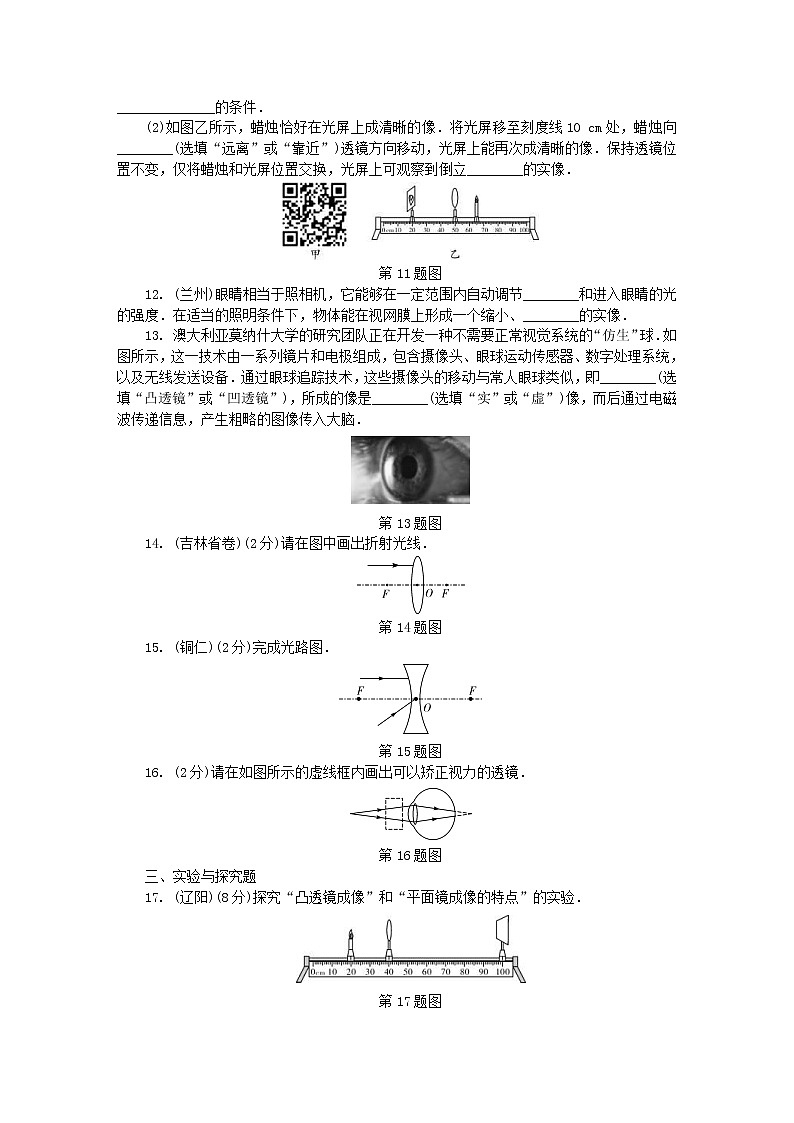

11. (苏州)(1)利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码(如图甲)可快速获取网络信息，手机摄像头相当于一个凸透镜，二维码到摄像头的距离应满足______________的条件．
(2)如图乙所示，蜡烛恰好在光屏上成清晰的像．将光屏移至刻度线10 cm处，蜡烛向________(选填“远离”或“靠近”)透镜方向移动，光屏上能再次成清晰的像．保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立________的实像．
第11题图
12. (兰州)眼睛相当于照相机，它能够在一定范围内自动调节________和进入眼睛的光的强度．在适当的照明条件下，物体能在视网膜上形成一个缩小、________的实像．
13. 澳大利亚莫纳什大学的研究团队正在开发一种不需要正常视觉系统的“仿生”球．如图所示，这一技术由一系列镜片和电极组成，包含摄像头、眼球运动传感器、数字处理系统，以及无线发送设备．通过眼球追踪技术，这些摄像头的移动与常人眼球类似，即________(选填“凸透镜”或“凹透镜”)，所成的像是________(选填“实”或“虚”)像，而后通过电磁波传递信息，产生粗略的图像传入大脑．
第13题图
14. (吉林省卷)(2分)请在图中画出折射光线．
第14题图
(铜仁)(2分)完成光路图．
第15题图
16. (2分)请在如图所示的虚线框内画出可以矫正视力的透镜．
第16题图
三、实验与探究题
17. (辽阳)(8分)探究“凸透镜成像”和“平面镜成像的特点”的实验．
第17题图
(1)在探究“凸透镜成像”的实验中，有三只凸透镜：①焦距为10 cm，②焦距为15 cm，③焦距为20 cm.将其中一只凸透镜固定在40 cm刻度线处，适当调整点燃蜡烛和光屏的位置，直到光屏上得到清晰的烛焰像(像未画出)，如图所示．则选用的凸透镜是________(选填“①”“②”或“③”)，此时烛焰像是________(选填“放大”或“缩小”)的，________(选填“照相机”“投影仪”或“放大镜”)就是利用这一原理工作的．
(2)将点燃的蜡烛移到35 cm刻度线处，移动光屏，屏上找不到烛焰像，为了探究此时烛焰像的特点，眼睛应在凸透镜________(选填“左”或“右”)侧观察，会看到一个________(选填“正立”或“倒立”)的烛焰像．
(3)为了探究“平面镜成像的特点”，保持点燃蜡烛在35 cm刻度线处位置不变，将图中的凸透镜换成厚度为________(选填“2 mm”或“5 mm”)的玻璃板；再将光屏换成等大的蜡烛，并移动到________cm刻度线处，可以比较像与物的关系．
(4)将点燃的蜡烛远离玻璃板时，玻璃板所成蜡烛像的大小________(选填“变大”“变小”或“不变”)．
答案
1. A 【解析】照相机是利用物距大于二倍焦距时，凸透镜成倒立、缩小的实像的原理来拍摄照片的，A错误，符合题意；电视机是通过遥控器发射红外线来实现遥控的，B正确，不符合题意；近视眼的晶状体折光能力较强，使得物体的像成在视网膜之前，若带上一副由凹透镜制成的眼镜，则该镜能对光线发散，从而使像成在视网膜上，C正确，不符合题意；投影仪是利用物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像的原理而工作的，D正确，不符合题意．故选A.
2. B
3. C
4. A 【解析】行车记录仪的摄像头是凸透镜，拍摄录像时成倒立、缩小的实像，故物体在凸透镜二倍焦距之外；红外线在可见光谱以外，故人眼看不到．故选A.
5. C 【解析】投影仪成倒立放大的实像，手机到透镜的距离即物距应在一倍焦距和二倍焦距之间，A错误；墙上呈现的是手机画面的倒立、放大的实像，B错误；制作简易投影仪的透镜是凸透镜，可以用来制作老花眼镜镜片，C正确；要使墙上的像变大，应减小物距，增大像距，即应减小手机与透镜间的距离，D错误．故选C.
6. D 【解析】从题图中可以看出物距30 cm，像距20 cm.物距大于像距，所以成倒立、缩小的实像，与照相机的成像特点一致，B错误；此时物体位于二倍焦距以外，成像位置在一倍焦距到二倍焦距之间，即30 cm>2f，f<20 cm<2f，就有10 cm7. 缩小 减小 【解析】摄像机是根据物体在凸透镜二倍焦距以外成倒立、缩小的实像制成的，因此在感光晶片上成倒立、缩小的实像，当无人机上升时，物距变大，根据“物远像近像变小”可知像距变小，应该减小镜头到感光晶片的距离．
8. 会聚 远视眼 20 【解析】放大镜是凸透镜，让太阳光通过凸透镜，太阳光将会聚在焦点，从而使焦点处温度升高，如果在焦点处放些纸屑，一段时间后，纸屑就会冒烟，随后燃烧．这是利用了凸透镜的会聚作用．远视眼是由于晶状体曲度变小，会聚能力减弱，像成在视网膜的后方，要想使像呈在视网膜上，应使光线提前会聚，应配戴会聚透镜，即凸透镜可以矫正远视眼．当物距大于2倍焦距时，成倒立、缩小的实像，应用于照相机．因此晓敏利用焦距为10 cm的放大镜制成了一个简易照相机，使用时，物体与照相机镜头之间的距离应大于20 cm.
9. 凸 二倍焦距以外 远离 【解析】手机投影仪的镜头相当于凸透镜；物距在一倍焦距和二倍焦距之间，成像于二倍焦以外；由于投影仪成实像，根据凸透镜成实像时，“物近像远像变大”的规律可知，若让像更大些，应将投影仪远离屏幕．
10. 倒 缩小 实 照相机 【解析】感应器连续拍摄鼠标垫表面所成的像是利用二倍焦距以外的物体成像的原理，因此光学感应器所成的是倒立、缩小的实像；此原理与照相机的原理相同．
11. (1)大于2倍焦距(或u＞2f) (2)靠近 缩小
【解析】(1)摄像头相当于照相机，所以物距应该大于二倍焦距；(2)题图乙中已经能够成倒立放大实像，光屏远离透镜时，因为凸透镜成实像时像物移动方向一致，所以要想继续成像在光屏上，物体要靠近透镜；此时将物体和光屏位置交换，根据光路的可逆性，仍然可以在光屏上成像，但是物距与像距的关系由物距小于像距变成了物距大于像距，所以只能成倒立、缩小的实像．
12. 焦距 倒立 【解析】人体的眼睛相当于一架自行调节焦距的照相机，在适当照明的条件下，成倒立、缩小的实像．
13. 凸透镜 实
14. 如答图所示(2分)
第14题答图
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，如答图所示．
15. 如答图所示(2分)
第15题答图
【解析】当入射光线与主光轴平行，经凹透镜折射后，折射光线的反向延长线过焦点；入射光线过光心，经凹透镜折射后，折射光线传播方向不变，如答图所示．
16. 如答图所示(2分)
第16题答图
【解析】由题图可知，该眼睛将近处物体的像成在视网膜的后面，属于远视眼，应配戴凸透镜进行矫正，如答图所示．
17. (每空1分，共8分)(1)② 放大 投影仪 (2)右 正立 (3)2 mm 45 (4)不变
【解析】(1)由题图可知，物距u＝40 cm－20 cm＝20 cm，像距u＝100 cm－40 cm＝60 cm，u＜0，在光屏上得到清晰的像，说明成的是倒立、缩小的实像；此时f
