(通用版)中考物理总复习题型复习二《作图题》习题 (含答案)

这是一份(通用版)中考物理总复习题型复习二《作图题》习题 (含答案)，共18页。试卷主要包含了请按要求完成下列作图等内容，欢迎下载使用。

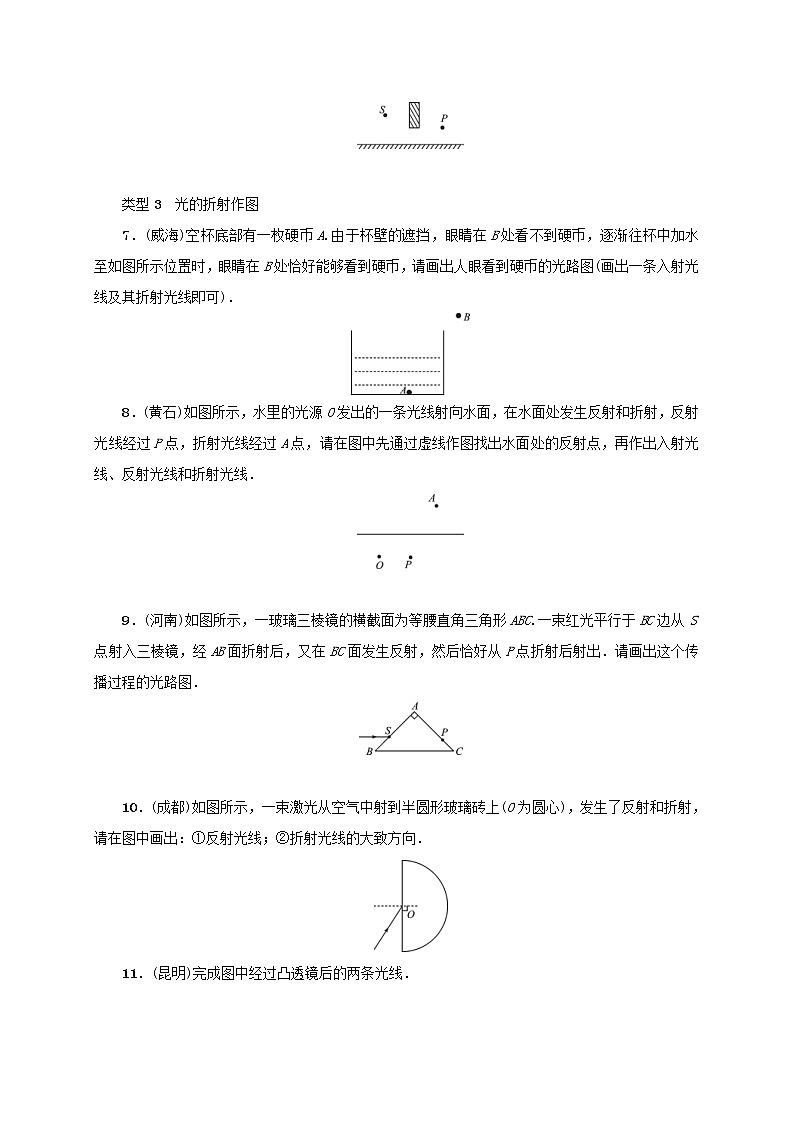

题型复习(二)　作图题  题型之一　光学作图类型1　光的反射1．(重庆A卷)请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.2．(内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．3．(孝感)如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．类型2　平面镜成像作图4．(福建)根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.　5．(遂宁)一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．6．(黔东南)画出图中S发出的光线经平面镜反射后过P点的光路． 类型3　光的折射作图7．(威海)空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．8．(黄石)如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线． 9．(河南)如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图． 10．(成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．11．(昆明)完成图中经过凸透镜后的两条光线．  12．(连云港)按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线．  13．(孝感)如图所示(F为凸透镜的焦点)，BC为某光线经过平面镜后的反射光线，请在图中画出与BC对应的入射光线和BC经凸透镜后的折射光线． 14．如图，请画出蜡烛烛焰上一点S发出的两束光线射向透镜后经过透镜的光路，并依此确定发光点S的像点S′.    题型之二　力学作图　　　　　　　　　　　　　　　　 类型1　画指定力的示意图1．(南宁)请在图中画出南瓜所受重力G的示意图．  2．(广安)如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图．  3．(黄冈)如图所示是一个活塞的简化示意图，请在图中画出活塞下行过程中受到的摩擦力的示意图(力的作用点画在O点)． 4．用细线悬挂着的小球靠在竖直墙边，画出小球对墙的压力的示意图．  5．(吉林)请在图中画出潜水艇所受浮力的示意图．   6．(扬州)按题目要求完成作图：如图，A、B两球带异种电荷，画出A受到重力和吸引力的示意图． 7.(德州)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图(力的作用点图中已标出)． 类型2　受力分析作图8．(滨州)如图所示，用线将吊灯悬挂在天花板上，线对吊灯的拉力F＝4 N，请在图中画出吊灯受力的示意图．(拉力的作用点取在吊灯的重心)　9．(聊城)踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画出在操场上向左滚动的足球受力的示意图．10．(孝感)如图所示，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图．11．(邵阳)请你在下图中画出静止在水中的小球所受力的示意图． 12．(南京)如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．(作图时用方框代替小明)13．(安徽)如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点(见图乙)．请在图乙中画出物块受力的示意图． 　 14．(德阳)如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．  类型3　简单机械作图15．(娄底)在图甲中画出拉力F对支点O的力臂l.  16．(广东)如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l.  17．(威海)如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂l1和阻力F2的示意图．18．(德阳)如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图．  19．(黄石)旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图．20．台湾省农民张文任栽种出一个超级大南瓜．为将南瓜顺利装车，村民们用如图所示的滑轮，用绳子绕制成滑轮组．在20 s时间内，村民们用750 N的拉力将绳端沿竖直方向匀速向下拉动6 m，把南瓜提升1.5 m(g取10 N/kg)．按题意画出滑轮组的绳子绕法．  题型之三　电磁学作图　　　　　　　　　　　　　　　　类型1　根据电路图连接实物图1．按图(a)所示的电路图，连接图(b)所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．(电源为两节新干电池，灯泡的最小电阻为5 Ω)   2．要求测量额定电压为2.5 V小灯泡的电功率．按照电路图a，将图c的实物连接成实验电路．(小灯泡电阻约为8 Ω) 类型2　根据实物图画电路图3．(兰州)根据下面的实物图画出与之对应的电路图． 4．(眉山)根据左侧电路实物图，在右侧方框内画出对应的电路图． 类型3　根据要求连接实物图5．(湘西)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉． 6．(上海)在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小． 类型4　设计电路图7．(烟台)学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图(导线不得交叉)．  8．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光．提醒司机有乘客需要下车．请设计一个符合要求的电路图．(已画出指示灯和电源，如图所示) 类型5　实物图改错9．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有导线连接错误？若有，请在连接错误的导线上打“×”，并在原图上加以改正，改动的线要尽量少．    10．小明要测量额定电压为2.5 V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．    类型6　家庭电路的连接11．(济宁)将图中的三孔插座(带保险盒)正确接入电路．  12．(吉林)请在图中正确连接电路图．  13．(广东)如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．  类型7　简单磁现象作图14．(苏州)如图中，标出小磁针静止时的N极和A点处的磁感线方向．  15．小磁针在如图所示的位置静止，标出小磁针的N极． 类型8　通电螺线管作图16．(怀化)在图甲中括号内标出通电螺线管的N、S极和小磁针的N、S极． 17．(达州)如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．18．(东营)如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．  19．(遂宁)如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S极和用“＋”标出电源的正极．  20．将图中的电磁铁连入你设计的电路中(在方框内完成)．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．  类型9　电磁继电器作图21．(天水)如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．          答案题型之一　光学作图1.　　2.3.　　4.5.　　　6.7.　　　8.9.　　　10.11.　　12.13.14. 题型之二　力学作图1.　　　　2.3.　　　　　　　4.5.　　　　　6.7.　　　8.9.　　　　　10.11.　　　　　12.13.　　　14.15.　　　　16.17.　　　　18.19.　　　　20.题型之三　电磁学作图1.2.　3.4.　　　5.6.　7.8.9.10.11.12.13.14.　　15.16.　　17.18.　　　19.20.21.
