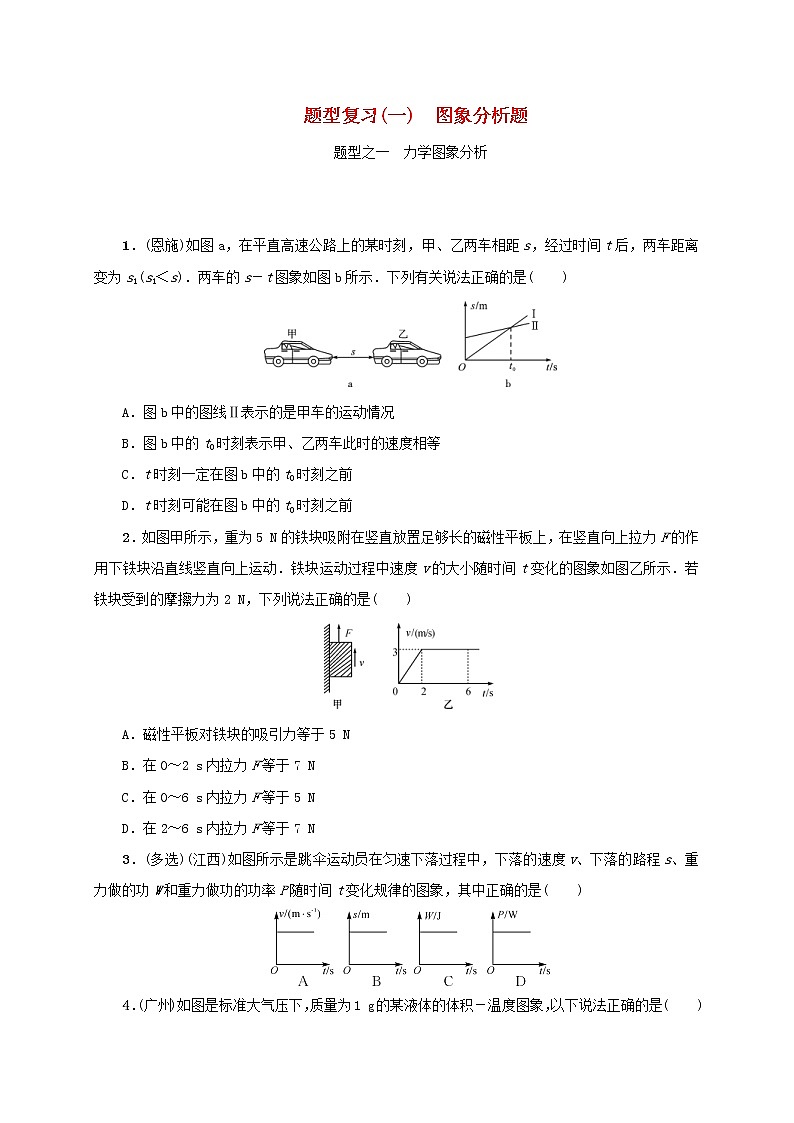

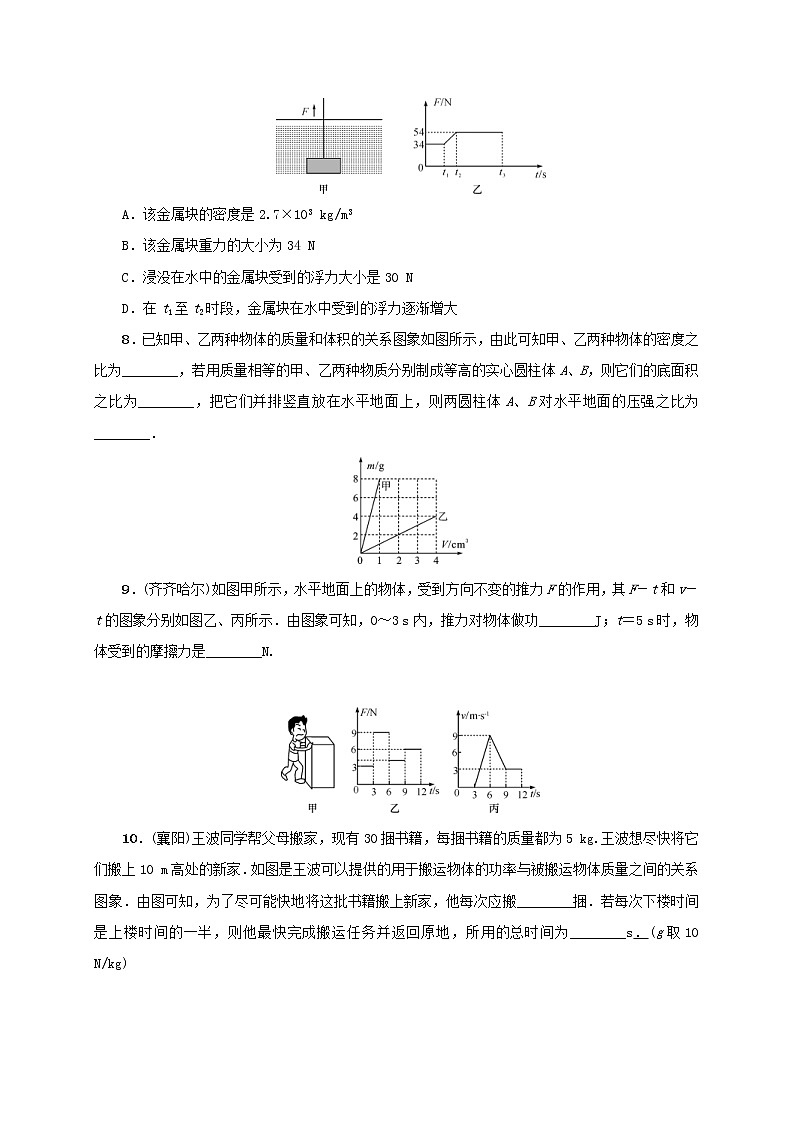

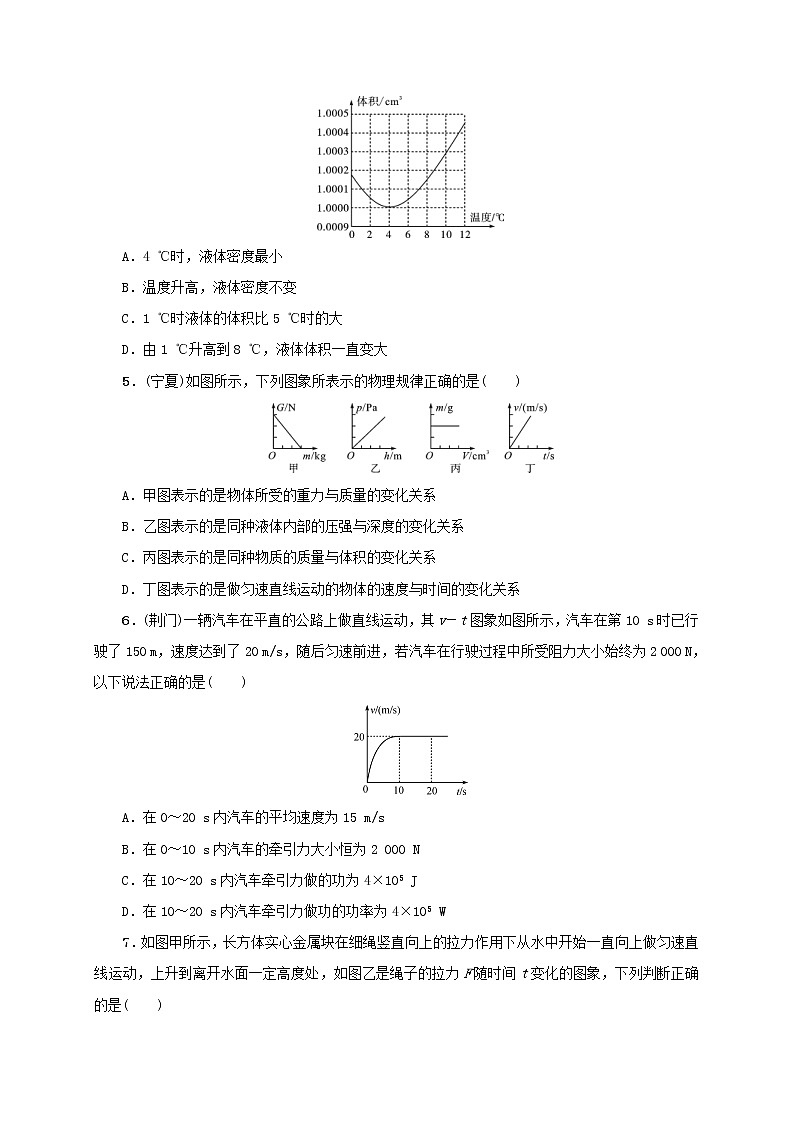

题型复习(一)　图象分析题题型之一　力学图象分析　　　　　　　　　　　　　　　　 1．(恩施)如图a，在平直高速公路上的某时刻，甲、乙两车相距s，经过时间t后，两车距离变为s1(s1＜s)．两车的s－t图象如图b所示．下列有关说法正确的是(　　)A．图b中的图线Ⅱ表示的是甲车的运动情况B．图b中的t0时刻表示甲、乙两车此时的速度相等C．t时刻一定在图b中的t0时刻之前D．t时刻可能在图b中的t0时刻之前2．如图甲所示，重为5 N的铁块吸附在竖直放置足够长的磁性平板上，在竖直向上拉力F的作用下铁块沿直线竖直向上运动．铁块运动过程中速度v的大小随时间t变化的图象如图乙所示．若铁块受到的摩擦力为2 N，下列说法正确的是(　　)A．磁性平板对铁块的吸引力等于5 NB．在0～2 s内拉力F等于7 NC．在0～6 s内拉力F等于5 ND．在2～6 s内拉力F等于7 N3．(多选)(江西)如图所示是跳伞运动员在匀速下落过程中，下落的速度v、下落的路程s、重力做的功W和重力做功的功率P随时间t变化规律的图象，其中正确的是(　　)4．(广州)如图是标准大气压下，质量为1 g的某液体的体积－温度图象，以下说法正确的是(　　)A．4 ℃时，液体密度最小B．温度升高，液体密度不变C．1 ℃时液体的体积比5 ℃时的大D．由1 ℃升高到8 ℃，液体体积一直变大5．(宁夏)如图所示，下列图象所表示的物理规律正确的是(　　)A．甲图表示的是物体所受的重力与质量的变化关系B．乙图表示的是同种液体内部的压强与深度的变化关系C．丙图表示的是同种物质的质量与体积的变化关系D．丁图表示的是做匀速直线运动的物体的速度与时间的变化关系6．(荆门)一辆汽车在平直的公路上做直线运动，其v－t图象如图所示，汽车在第10 s时已行驶了150 m，速度达到了20 m/s，随后匀速前进，若汽车在行驶过程中所受阻力大小始终为2 000 N，以下说法正确的是(　　)A．在0～20 s内汽车的平均速度为15 m/sB．在0～10 s内汽车的牵引力大小恒为2 000 NC．在10～20 s内汽车牵引力做的功为4×105 JD．在10～20 s内汽车牵引力做功的功率为4×105 W7．如图甲所示，长方体实心金属块在细绳竖直向上的拉力作用下从水中开始一直向上做匀速直线运动，上升到离开水面一定高度处，如图乙是绳子的拉力F随时间t变化的图象，下列判断正确的是(　　)A．该金属块的密度是2.7×103 kg/m3B．该金属块重力的大小为34 NC．浸没在水中的金属块受到的浮力大小是30 ND．在t1至t2时段，金属块在水中受到的浮力逐渐增大8．已知甲、乙两种物体的质量和体积的关系图象如图所示，由此可知甲、乙两种物体的密度之比为________，若用质量相等的甲、乙两种物质分别制成等高的实心圆柱体A、B，则它们的底面积之比为________，把它们并排竖直放在水平地面上，则两圆柱体A、B对水平地面的压强之比为________．9．(齐齐哈尔)如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F－t和v－t的图象分别如图乙、丙所示．由图象可知，0～3 s内，推力对物体做功________J；t＝5 s时，物体受到的摩擦力是________N. 10．(襄阳)王波同学帮父母搬家，现有30捆书籍，每捆书籍的质量都为5 kg.王波想尽快将它们搬上10 m高处的新家．如图是王波可以提供的用于搬运物体的功率与被搬运物体质量之间的关系图象．由图可知，为了尽可能快地将这批书籍搬上新家，他每次应搬________捆．若每次下楼时间是上楼时间的一半，则他最快完成搬运任务并返回原地，所用的总时间为________s．(g取10 N/kg)11．(内江)用如图甲所示的滑轮组运送货物上楼，每件货物重100 N，每次运送的量不定．图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，则动滑轮重为________N；当某次运送3件货物时，绳子的拉力F是________N．(不考虑绳重和摩擦)题型之二　电学图象分析　　　　　　　　　　　　　　　　 1．(遵义)如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象．则定值电阻R1与电源电压U的大小分别为(　　)A．5 Ω　30 V  B．5 Ω　2.5 VC．10 Ω　20 V  D．10 Ω　10 V2．(陕西)如图1所示，电源电压恒为6 V，R为热敏电阻，其电阻随温度变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是(　　)A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小3．(黔西南)标有“6 V　1.5 W”字样的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12 V的电源两端，则每只灯泡的电阻和实际功率约为(　　)A．24 Ω　0.67 W  B．20 Ω　0.96 WC．24 Ω　0.96 W  D．20 Ω　0.8 W4．(娄底)甲图是灯泡L和定值电阻R的I－U图象，将L和R先后以乙图和丙图两种方式连在同一电源上，若乙图中U1∶U2＝m，丙图中，I1∶I2＝n，则下述正确的是(　　)A．m＝n  B．m＞n  C．m＜n  D．mn＝15．(通辽)小明同学在进行电学知识复习时，针对电阻甲和乙的I－U图象，作出了如下判断，正确的是(　　)A．甲、乙串联在电路中，相同时间内甲、乙产生热量之比为2∶1B．甲、乙并联在电路中，相同时间内甲、乙消耗电能之比为1∶2C．将甲和乙并联，当甲两端电压为2 V时，则它们的干路电流为0.6 AD．将甲和乙串联，当它们两端电压为3 V时，通过甲的电流为0.6 A6．(西宁)如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化)，小灯泡的额定电压为6 V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I－U关系图象如图乙所示．则下列计算结果正确的是(　　)A．电源电压为9 VB．小灯泡的额定功率为3 WC．电阻丝AB的最大阻值为6 ΩD．滑片P在A、B两端时小灯泡的电功率之比为1∶87．(泰州)如图是电阻A、B的I－U图象．由图可知：B电阻的阻值是________Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是________ V；将电阻A、B并联后接入某电路，当通过B的电流为0.2 A时，A两端的电压是2.0 V.　　                                     第7题图                  第8题图 8．(广元)两个电子元件A和B串联后接入电路，流过元件的电流与其两端电压关系如图所示，当流过元件A的电流为0.4 A时，元件A、B两端电压之比为________，A、B两元件消耗的总功率为________W.9．(郴州)如图甲所示，把标有“6 V　3 W”字样的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是________Ω；当电路中电流为0.4 A时，L的实际功率是________W.      答案题型之一　力学图象分析1．D　2.D　3.AD　4.C　5.B　6.C　7.A　8.8∶1　1∶88∶1　9.0　6　10.3　450　11.100　200题型之二　电学图象分析1．B　2.D　3.D　4.B　5.C　6.D　7.10　4.5　8.4∶51．8　9.6　1.6
