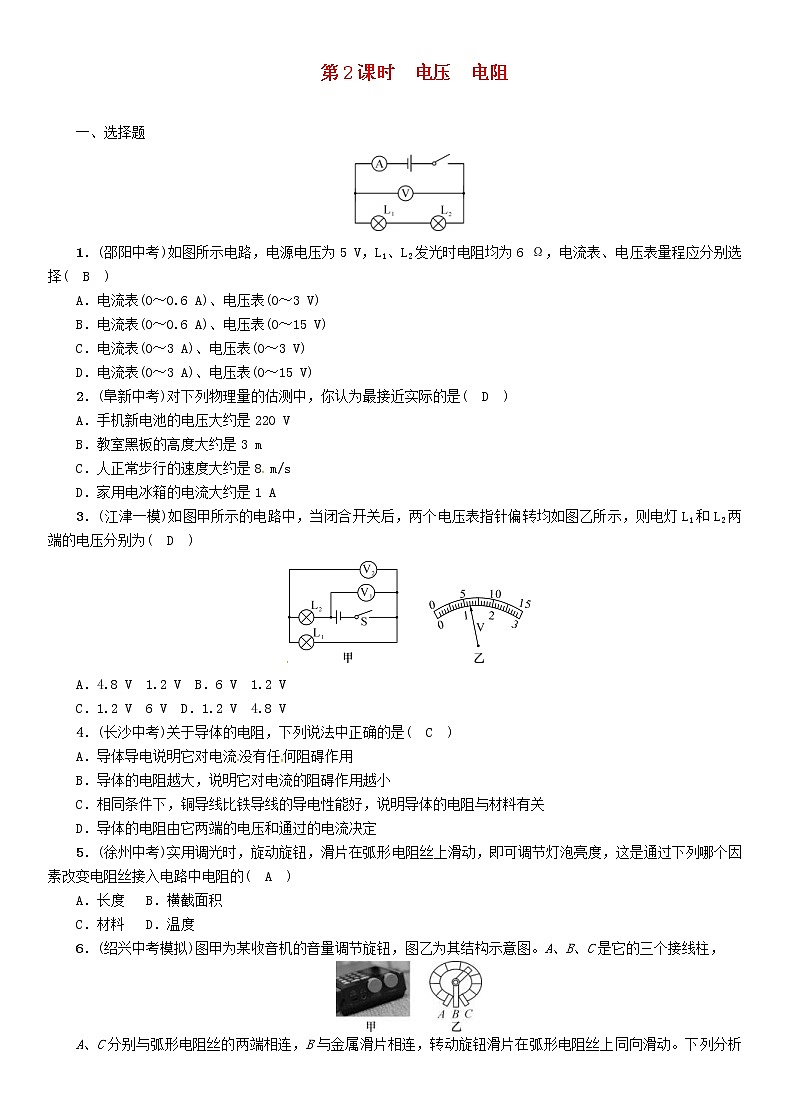

一、选择题
1．(邵阳中考)如图所示电路，电源电压为5 V，L1、L2发光时电阻均为6 Ω，电流表、电压表量程应分别选择( B )
A．电流表(0～0.6 A)、电压表(0～3 V)
B．电流表(0～0.6 A)、电压表(0～15 V)
C．电流表(0～3 A)、电压表(0～3 V)
D．电流表(0～3 A)、电压表(0～15 V)
2．(阜新中考)对下列物理量的估测中，你认为最接近实际的是( D )
A．手机新电池的电压大约是220 V
B．教室黑板的高度大约是3 m
C．人正常步行的速度大约是8 m/s
D．家用电冰箱的电流大约是1 A
3．(江津一模)如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为( D )
A．4.8 V 1.2 V B．6 V 1.2 V
C．1.2 V 6 V D．1.2 V 4.8 V
4．(长沙中考)关于导体的电阻，下列说法中正确的是( C )
A．导体导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，说明它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D．导体的电阻由它两端的电压和通过的电流决定
5．(徐州中考)实用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( A )
A．长度 B．横截面积
C．材料 D．温度
6．(绍兴中考模拟)图甲为某收音机的音量调节旋钮，图乙为其结构示意图。A、B、C是它的三个接线柱，

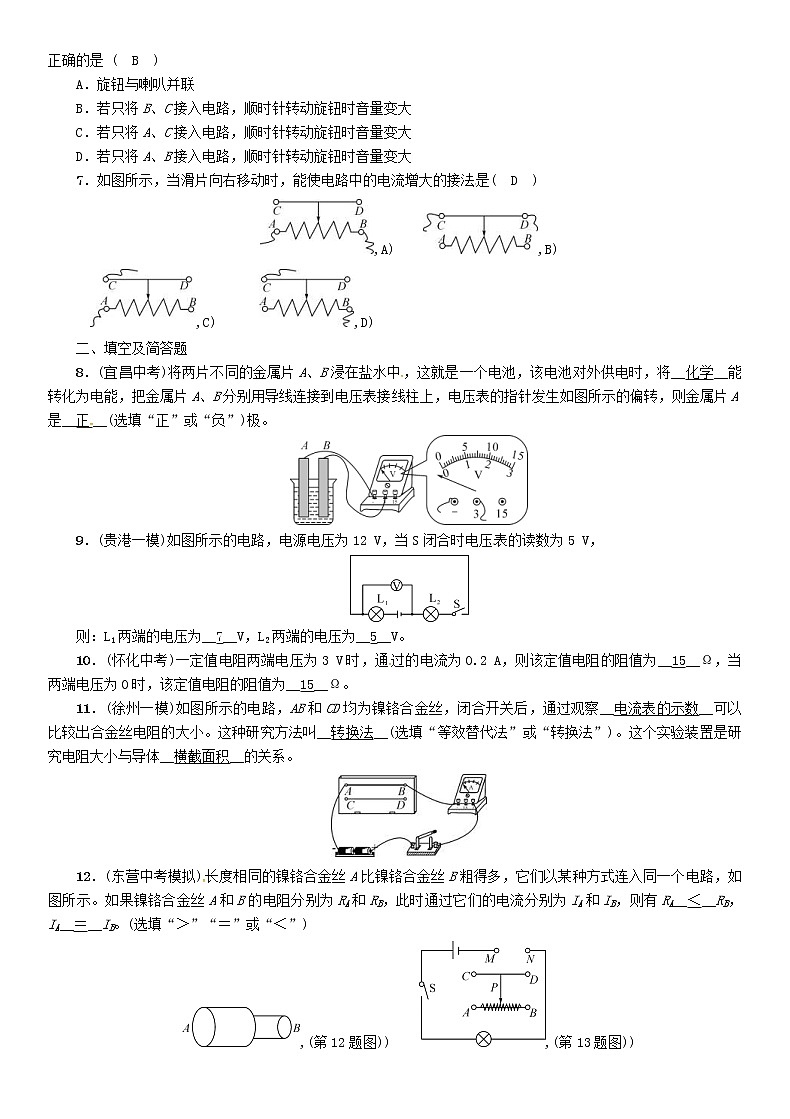

A、C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮滑片在弧形电阻丝上同向滑动。下列分析正确的是 ( B )
A．旋钮与喇叭并联
B．若只将B、C接入电路，顺时针转动旋钮时音量变大
C．若只将A、C接入电路，顺时针转动旋钮时音量变大
D．若只将A、B接入电路，顺时针转动旋钮时音量变大
7．如图所示，当滑片向右移动时，能使电路中的电流增大的接法是( D )
,A) ,B)
,C) ,D)
二、填空及简答题
8．(宜昌中考)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将__化学__能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是__正__(选填“正”或“负”)极。
9．(贵港一模)如图所示的电路，电源电压为12 V，当S闭合时电压表的读数为5 V，
则：L1两端的电压为__7__V，L2两端的电压为__5__V。
10．(怀化中考)一定值电阻两端电压为3 V时，通过的电流为0.2 A，则该定值电阻的阻值为__15__Ω，当两端电压为0时，该定值电阻的阻值为__15__Ω。
11．(徐州一模)如图所示的电路，AB和CD均为镍铬合金丝，闭合开关后，通过观察__电流表的示数__可以比较出合金丝电阻的大小。这种研究方法叫__转换法__(选填“等效替代法”或“转换法”)。这个实验装置是研究电阻大小与导体__横截面积__的关系。
12．(东营中考模拟)长度相同的镍铬合金丝A比镍铬合金丝B粗得多，它们以某种方式连入同一个电路，如图所示。如果镍铬合金丝A和B的电阻分别为RA和RB，此时通过它们的电流分别为IA和IB，则有RA__＜__RB，IA__＝__IB。(选填“＞”“＝”或“＜”)
,(第12题图)) ,(第13题图))
13．滑动变阻器是通过改变__接入电路中电阻丝的长度__来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与__A__接线柱接在电路的M、N两端。
14．(安徽四模)如图甲所示的电路，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示。假如灯都正常发光，此时L2两端的电压是__9.6__V；假如是某灯发生了故障不能发光，而另一灯发出明亮刺眼的光，并很快熄灭，则故障是__灯泡L1短路或灯泡L2短路__。
三、实验探究题
15．(成都中考)在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路。
(1)在连接电路中，开关应该处于__断开__(选填“闭合”或“断开”)状态。
(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是__L2开路__(选填“L1开路”“L1短路”“L2开路”或“L2短路”)。
(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据。分析表中的数据，可得出的结论为：串联电路两端的电压__等于__串联电路中各部分电路两端的电压之和。
16.(昆明中考)在研究导体电阻与哪些因素有关的实验中，小明采用了如图所示的电路。闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗。小明在得出导体电阻与长度关系的同时，还得出“灯泡的亮度由电流大小决定”的结论。
(1)你认为小明关于灯泡的亮度由电流大小决定的结论是__错误__的。
(2)小丽用L1“6 V 3 W”和L2“6 V 2 W”的两个小灯泡及6 V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：
①将两个小灯泡串联，接到6 V的电路中，则通过两灯的电流__相等__；灯__L2__两端的电压较大；可观察到灯__L2__较亮。
②将两个小灯泡并联，接到6 V的电路中，则两灯两端的电压__相等__；通过灯__L1__的电流较大，可观察到灯__L1__较亮。
(3)由以上实验可以得出灯泡的亮度由__实际功率__决定。实验次数
L1两端的
电压/V
L2两端的
电压/V
串联总
电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
