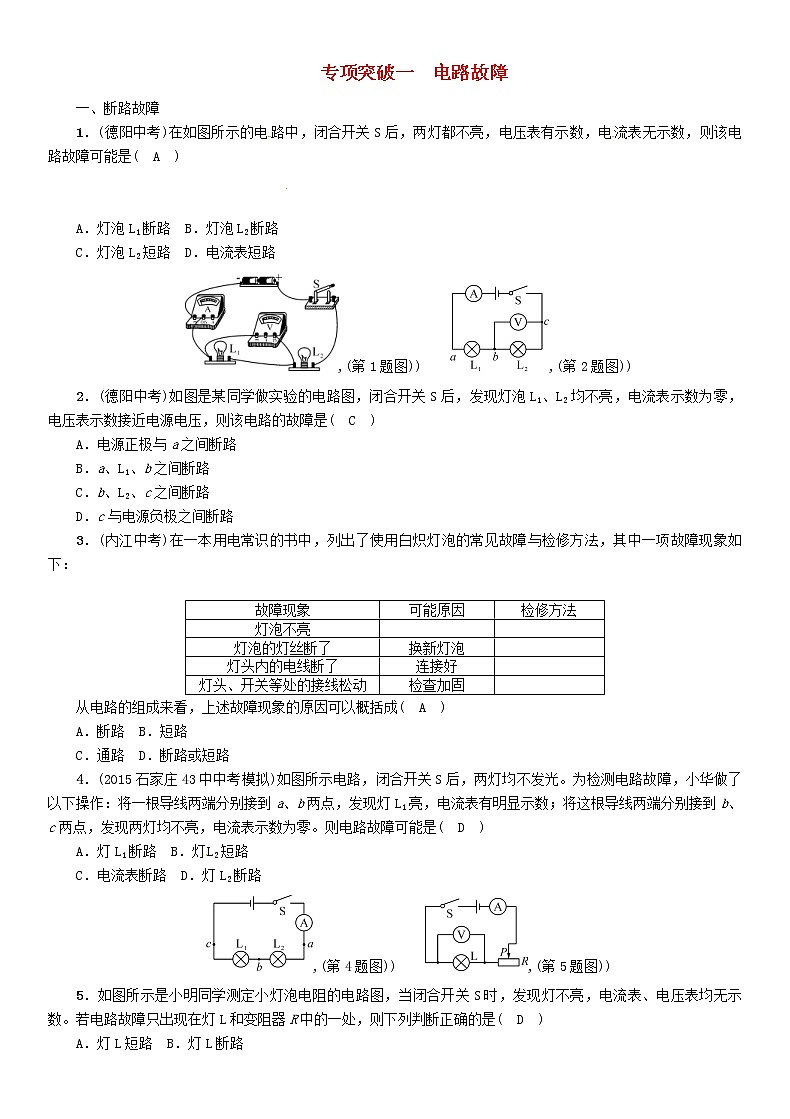

专项突破一　电路故障一、断路故障1．(德阳中考)在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是(　A　)　　　　　　　　　　　　　　　　 A．灯泡L1断路  B．灯泡L2断路C．灯泡L2短路  D．电流表短路,(第1题图))　　,(第2题图))2．(德阳中考)如图是某同学做实验的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路的故障是(　C　)A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路3．(内江中考)在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下： 故障现象可能原因检修方法灯泡不亮  灯泡的灯丝断了换新灯泡 灯头内的电线断了连接好 灯头、开关等处的接线松动检查加固 从电路的组成来看，上述故障现象的原因可以概括成(　A　)A．断路  B．短路C．通路  D．断路或短路4．(2015石家庄43中中考模拟)如图所示电路，闭合开关S后，两灯均不发光。为检测电路故障，小华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。则电路故障可能是(　D　)A．灯L1断路  B．灯L2短路C．电流表断路  D．灯L2断路,(第4题图))　　,(第5题图))5．如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是(　D　)A．灯L短路  B．灯L断路C．变阻器R短路  D．变阻器R断路6．(安徽中考)如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是(　B　)A．电源电压较低  B．L2发生了断路C．L2发生了短路  D．L2实际功率很小,(第6题图))　　,(第7题图))7．(菏泽中考)在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小，若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是(　B　)A．一定是灯L断路  B．一定是电阻R断路C．可能是灯L短路  D．可能是电阻R短路8．(吉林中考)如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是__并__联；过一会儿发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是__L2断路__。二、短路故障9．(连云港中考)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是(　C　)A．R1短路  B．R1断路C．R2短路  D．R2断路,(第9题图))　　,(第10题图))10．(徐州中考)在如图所示的电路中，电源电压恒为6 V。若开关闭合后，只有一盏灯泡发光，且电压表的示数为6 V，则产生这一现象的原因是(　B　)A．灯L1短路  B．灯L2短路C．灯L1断路  D．灯L2断路11．(威海中考)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数。则电路的故障情况可能是(　B　)A．灯L断路  B．灯L短路C．电阻R断路  D．电阻R短路,(第11题图))　　,(第12题图))12．(石家庄42中二模)在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是(　C　)A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数13．(沧州13中一模)如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是(　B　)A．L1断路  B．L1短路C．电压表断路  D．电压表短路三、综合故障分析14．(呼和浩特中考)(多选)如图所示，小宇同学在“测量小灯泡电功率”的实验中，将电压表并在了滑动变阻器两端，闭合开关，发现电路存在故障，并作如下分析，下列判断正确的是(　BD　)A．若灯不亮，电压表有示数，电路故障可能是灯泡断路B．若灯不亮，电流表有示数，电路故障可能是灯泡短路C．若灯不亮，两表都有示数，电路故障可能是滑动变阻器短路D．若灯不亮，电压表有示数，电路故障可能是滑动变阻器断路,(第14题图))　　,(第15题图))15．(成都中考)某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮。为了找到故障原因，小张用一根导线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是(　B　)A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路16．(镇江中考)如图所示，闭合开关后，无论怎样移动滑片P，小灯泡始终不亮，已知导线及各处连接完好。为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则(　D　) 两接线柱电压表示数A和B3 VA和D3 VA和F0 VA.只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障17．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到(假设故障只有一处)(　D　)A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光
