2022年福建省宁德市中考物理适应性试卷

这是一份2022年福建省宁德市中考物理适应性试卷，共32页。试卷主要包含了1×103J，2×103J/)，【答案】B，【答案】A，【答案】D等内容，欢迎下载使用。

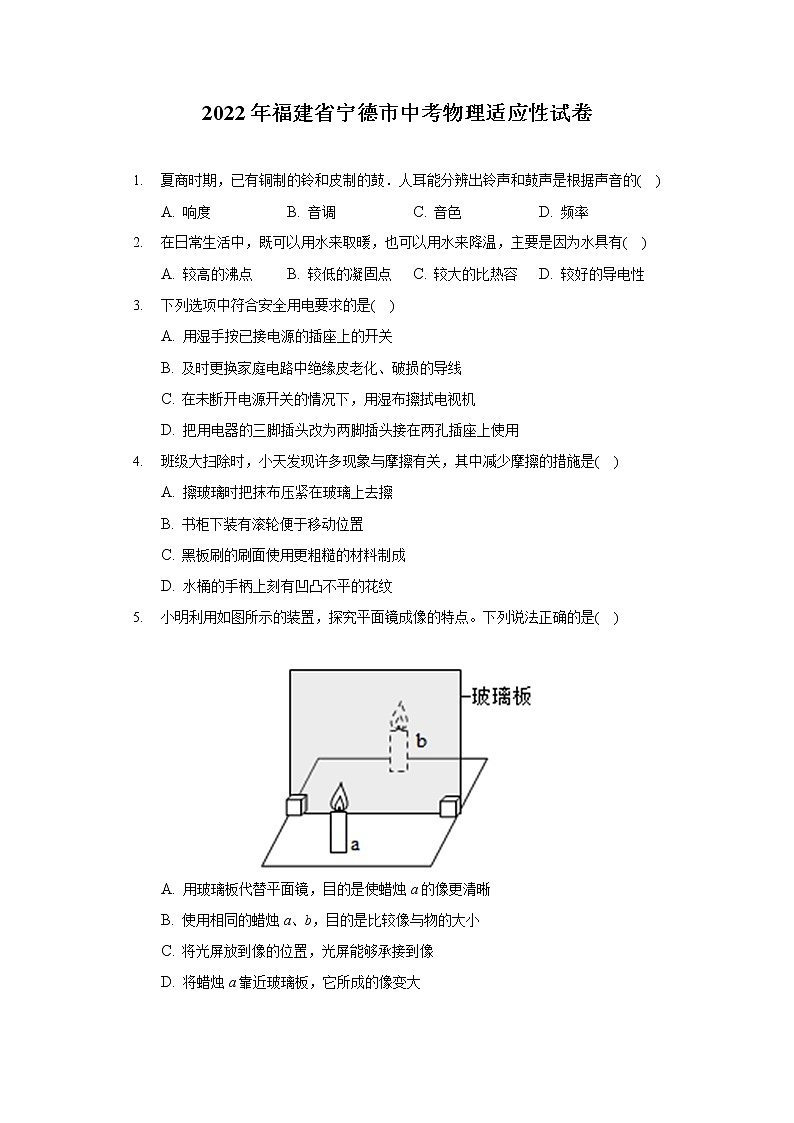

2022年福建省宁德市中考物理适应性试卷

1. 夏商时期，已有铜制的铃和皮制的鼓．人耳能分辨出铃声和鼓声是根据声音的( )
A. 响度 B. 音调 C. 音色 D. 频率
2. 在日常生活中，既可以用水来取暖，也可以用水来降温，主要是因为水具有( )
A. 较高的沸点 B. 较低的凝固点 C. 较大的比热容 D. 较好的导电性
3. 下列选项中符合安全用电要求的是( )
A. 用湿手按已接电源的插座上的开关
B. 及时更换家庭电路中绝缘皮老化、破损的导线
C. 在未断开电源开关的情况下，用湿布擦拭电视机
D. 把用电器的三脚插头改为两脚插头接在两孔插座上使用
4. 班级大扫除时，小天发现许多现象与摩擦有关，其中减少摩擦的措施是( )
A. 擦玻璃时把抹布压紧在玻璃上去擦
B. 书柜下装有滚轮便于移动位置
C. 黑板刷的刷面使用更粗糙的材料制成
D. 水桶的手柄上刻有凹凸不平的花纹
5. 小明利用如图所示的装置，探究平面镜成像的特点。下列说法正确的是( )

A. 用玻璃板代替平面镜，目的是使蜡烛a的像更清晰
B. 使用相同的蜡烛a、b，目的是比较像与物的大小
C. 将光屏放到像的位置，光屏能够承接到像
D. 将蜡烛a靠近玻璃板，它所成的像变大

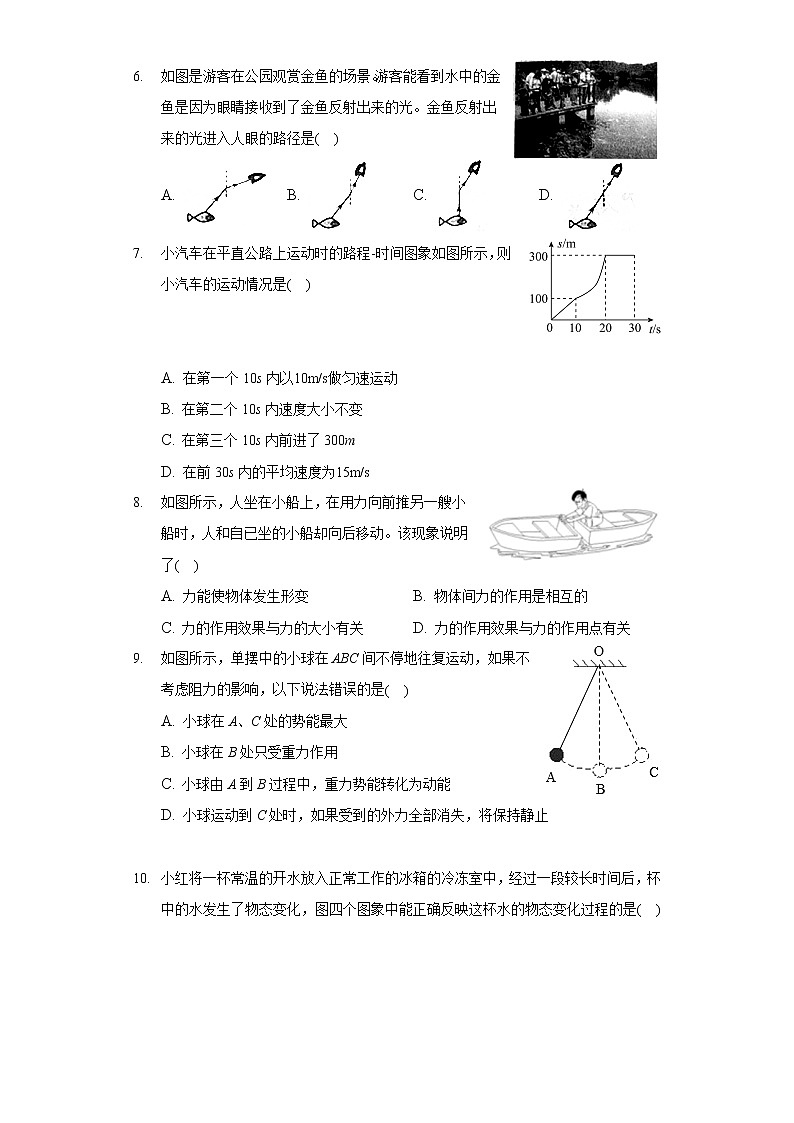

6. 如图是游客在公园观赏金鱼的场景。游客能看到水中的金鱼是因为眼睛接收到了金鱼反射出来的光。金鱼反射出来的光进入人眼的路径是( )
A. B. C. D.
7. 小汽车在平直公路上运动时的路程-时间图象如图所示，则小汽车的运动情况是( )


A. 在第一个10s内以10m/s做匀速运动
B. 在第二个10s内速度大小不变
C. 在第三个10s内前进了300m
D. 在前30s内的平均速度为15m/s
8. 如图所示，人坐在小船上，在用力向前推另一艘小船时，人和自已坐的小船却向后移动。该现象说明了( )
A. 力能使物体发生形变 B. 物体间力的作用是相互的
C. 力的作用效果与力的大小有关 D. 力的作用效果与力的作用点有关
9. 如图所示，单摆中的小球在ABC间不停地往复运动，如果不考虑阻力的影响，以下说法错误的是( )
A. 小球在A、C处的势能最大
B. 小球在B处只受重力作用
C. 小球由A到B过程中，重力势能转化为动能
D. 小球运动到C处时，如果受到的外力全部消失，将保持静止


10. 小红将一杯常温的开水放入正常工作的冰箱的冷冻室中，经过一段较长时间后，杯中的水发生了物态变化，图四个图象中能正确反映这杯水的物态变化过程的是( )
A. B.
C. D.
11. 如图所示的四个实验，能反映电动机工作原理的是( )
A. B.
C. D.
12. 家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是( )
A. B.
C. D.
13. 如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是( )
A. 电流表示数变小，电压表示数不变，灯泡亮度不变
B. 电流表示数变大，电压表示数不变，灯泡亮度不变
C. 电流表示数变大，电压表示数变小，灯泡亮度变暗
D. 电压表与电流表示数的比值变大
14. 如图所示，小叶同学用酒精灯对冰块加热，研究冰的熔化现象。图中，甲乙两条图线中的一条，是他依据实验数据绘制而成。已知，，。下列分析正确的是( )
A. 小叶绘制的是乙图线
B. 0∼1min内冰块吸收的热量为2.1×103J
C. 1∼3min内温度不变，说明冰块没有吸收热量
D. 如果酒精完全燃烧，酒精灯的加热效率可以达到100%
15. 如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是( )


A. 电流表示数变大，电压表示数变小
B. 电流表示数变小，电压表示数不变
C. 电压表示数与电流表示数的比值变小
D. 电压表示数与电流表示数的比值不变
16. 如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I−U关系图象，如图乙所示，最后小灯泡正常发光。下列说法中正确的是( )

A. 小灯泡的额定电压为3V
B. 滑动变阻器的最大阻值为9Ω
C. 该电路总功率变化范围为3W∼24W
D. 小灯泡正常发光1min，电流所做的功为24J
17. 十九大报告指出：绿水青山就是金山银山。近几年我市也响应号召，积极行动，极大改善了山区环境。在丰富多彩的赏花节中，游客徜徉在花海中闻到阵阵花香，这是分子______的结果；汗流满面的游客不时摇动手中的扇子，加快汗液______(填物态变化)，实现降温解热。
18. 如图所示，端午赛龙舟，选手们奋力挥桨划水使船快速前进。船桨属于______杠杆。岸上锣鼓喧天，加油呐喊声震耳欲聋。震耳欲聋指的是声音的______大。

19. 小军利用如图所示装置探究电阻产生的热量与电流大小的关系，当电路正常工作且通电时间一定时，电阻______产生的热量多；若通过R1的电流为1A，通电时间为10s时，阻值为10Ω的电阻R2产生的热量为______J。

20. 如图所示电路，电源电压为3V，R1、R2、R3阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。
21. 质量为1.4kg的干木柴完全燃烧，所放出的热量为______J，如果这些热量的50%被质量为50kg的水吸收，则水的温度将升高______℃。[已知：干木柴的热值为1.2×107J/kg，水的比热容为4.2×103J/(kg⋅℃)]
22. 如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为______，乙电表的示数为______。



23. 如图所示，足球静止在水平草地上，请画出足球受力的示意图。











24. 如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。








25. 福建的春季潮湿多雨，不少家庭需要借助暖风烘干机来烘干洗好的衣服。一台小型暖风烘干机如图所示，它是利用加热机芯产生热量，经过高速转动的叶片将热气导入干衣罩里，从而达到干衣效果的。在开始干衣阶段，我们发现烘干机出气孔上不断冒出“白气”。请你从物理学的角度解释：
(1)“白气”的形成原因；
(2)暖风烘干机的干衣原理。







26. 图甲是探究“水沸腾时温度变化的特点”的实验装置。

(1)组装实验装置时，应当先调整图甲中______(选填“A”或“B”)的高度。
(2)某小组用相同的装置先后做了两次实验，绘制出如图乙所示的a、b两条图线。由图可知：实验中水的沸点为______℃；沸腾过程中水的温度保持______；若两次实验所用水的质量分别为ma、mb则ma______mb.(选填“>”“=”或“8mA时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通：当电磁铁线圈中的电流I≤8mA时，继电器上方触点c接触，保温电路接通，热敏电阻R和工作电路中的三只电阻丝R1、R2、R3，均置于储水箱中，U2=220V，加热时的功率，保温时的功率，加热效率η=90%，R2=2R1，水的比热容，，水箱内最低温度为0℃。
(1)为使控制电路正常工作，保护电阻R0的阻值至少为多大？若R0为该值，试求热水器刚开始保温时水的温度。
(2)电阻丝R1、R2、R3的阻值分别为多少欧姆？
(3)该热水器在加热状态下，将44kg、20℃的水加热到50℃需要多少时间？









答案和解析

1.【答案】C

【解析】
【分析】
本题考查了音色的相关知识，属于基础知识的考查，相对较简单。
音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
【解答】
人能辨别出是铜制的铃和皮制的鼓，是因为音色是由发声体本身决定的一个特性；故人们根据声音的音色不同来辨别铃声和鼓声。
故选C。


2.【答案】C

【解析】解：在日常生活中，既可以用水来取暖，也可以用水来降温，利用水的比热容大的特点，把这些热迅速吸收，使温度不致升得太高，太快。
故选：C。
水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等。
考查了水的比热容的特点以及在生活中的应用，要求学生牢固掌握。

3.【答案】B

【解析】解：A、不纯净的水容易导电，用湿手按已接电源的插座上的开关，会发生触电事故，故A不符合安全用电要求；
B、电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故B符合安全用电要求；
C、湿布的水是导体，在未断开电源开关的情况下，用湿布擦拭电视机容易发生触电事故，故C不符合安全用电要求；
D、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合安全用电要求。
故选：B。
本题主要考查生活中的一些安全用电常识，应注意积累并严格遵守，牢记安全用电常识，并在生活中加以运用，有一定的现实意义。

4.【答案】B

【解析】解：
A、擦玻璃时把抹布压紧在玻璃上去擦，这是通过增大压力来增大摩擦的，故A错误；
B、书柜下装有滚轮便于移动位置，是通过变滑动为滚动来减小摩擦的，故B正确；
C、黑板刷的刷面使用更粗糙的材料制成，这是通过增加接触面的粗糙程度来增大摩擦的，故C错误；
D、水桶的手柄上刻有凹凸不平的花纹，这是通过增加接触面的粗糙程度来增大摩擦的，故D错误。
故选：B。
(1)增大摩擦力的方法：增大压力，增大接触面的粗糙程度。
(2)减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动。
此题考查的是摩擦力知识在生活中的应用，物理知识就是要应用于生活的，这也是我们学习物理的目的，是一道好题。

5.【答案】B

【解析】解：
A、用透明的玻璃板代替平面镜，在蜡烛a一侧能看到蜡烛a的像，同时还能看到蜡烛b，便于确定像的位置，故A错误；
B、选择大小相等的蜡烛a、b，是为了比较像与物的大小关系，故B正确；
C、因为光屏只能接收实像，不能接收虚像，所以移去蜡烛B，并在其所在位置上放一光屏，光屏不能接收到的烛焰的像，从而说明平面镜成的像是虚像，故C错误；
D、平面镜所成的像与物体大小相同，将蜡烛a靠近玻璃板，它所成的像不变，故D错误。
故选：B。
(1)探究平面镜成像实验中，要用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，便于比较物像大小关系；
(2)选择大小相等的蜡烛A、B便于比较像与物的大小关系；
(3)虚像不会出现在光屏上；
(4)像的大小始终与物体大小相同。
探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。

6.【答案】A

【解析】解：水中鱼反射出的光从水中斜射入空气中时发生折射，折射光线向远离法线的方向偏折，故A正确。
故选：A。
从鱼身上反射的光线由水中斜射入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了。
本题考查了光的折射现象，明确折射角和入射角的大小是解题的关键。

7.【答案】A

【解析】
【分析】
(1)在s−t图象中，过原点的斜线表示物体做匀速直线运动；平行于横轴的直线表示物体静止；
(2)根据图象读出汽车在各个时间段的路程和时间，根据速度公式计算各段的速度。
运用图象法解答问题的一般步骤：
①明确图象中横坐标和纵坐标表示的物理量分别是什么；
②注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；
③明确图象所表示的物理意义；
④根据图象对题目提出的问题作出判断，得到结论。
【解答】
由图象可知，
A.在第一个10s内汽车的s−t图象是一条过原点的斜线，表示汽车做匀速直线运动，其速度大小为v1=s1t1=100m10s=10m/s，故A正确；
B.在第二个10s内汽车的s−t图象是一条曲线，表示汽车做变速直线运动，故B错误；
C.在第三个10s内汽车的s−t图象是平行于横轴的直线，说明汽车静止，故C错误；
D.在前30s内汽车的平均速度为v=st=300m30s=10m/s，故D错误。
故选A。
8.【答案】B

【解析】解：把另一只小船推开的同时自己坐的小船则向相反的方向运动，说明物体间力的作用是相互的，故B正确，ACD错误。
故选：B。
物体间力的作用是相互的，两个力是作用力和反作用力。
深入理解物体间力的作用的相互性，是基础题。

9.【答案】B

【解析】解：
A、小球的质量不变，在A、C处的高度最高，重力势能最大，故A正确；
B、小球在B处受到重力和绳子的拉力的共同作用，故B错误；
C、小球由A到B过程中，不计阻力，机械能守恒，高度减小，速度增加，重力势能减小，动能变大，重力势能转化为动能，故C正确；
D、小球运动到C处时，处于静止状态，如果受到的外力全部消失，小球仍然会静止，故D正确。
故选：B。
(1)(3)根据影响动能、重力势能大小的因素分析；
(2)根据小球的运动状态分析受力情况；
(4)根据牛顿第一定律，物体不受力或者受平衡力时，一定处于静止或者匀速直线运动状态。
本题通过单摆运动考查力和运动的关系，属于基础知识的考查，较简单。

10.【答案】D

【解析】解：将一杯常温的开水放入正常工作的冰箱的冷冻室中，水的温度逐渐降低，经过一段较长时间后，水达到凝固温度0℃并逐渐凝
固；当水全部凝固后，冰的温度再次降低。由于A和B中图象温度升高，所以A和B都不正确；由于C图中的凝固点不是0℃，所以C
不正确。
故选：D。
本题主要考查对水的凝固点和晶体凝固图象的记忆。冰为晶体，水的凝固点为0℃。
本题的解题关键是先判断出水的温度变化，然后记住水的凝固点。

11.【答案】D

【解析】解：A、验电器的工作原理：同种电荷相互排斥，故A错误。
B、异名磁极相互吸引，故B错误。
C、闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流，这是发电机的工作原理，故C错误。
D、通电导体在磁场中受力而运动，这是电动机的工作原理图，故D正确。
故选：D。
电动机工作原理：通电导体在磁场中受力而运动，找出和电动机工作原理相同的即可。
本题考查了验电器的工作原理、磁极间的作用、电磁感应、通电导体在磁场中受力而运动等知识点，电动机和发电机的工作原理图出现的频率很高，一定要熟练掌握。

12.【答案】A

【解析】解：
A、由图知，S1闭合时只有电动机工作，吹冷风；再闭合S2时，加热器和电动机并联，两者都能工作，此时吹热风，故A符合题意；
B、由图知，S1闭合时只有加热器工作，两开关都闭合加热器和电动机同时工作，只有热风没有冷风，故B不合题意；
C、由图知，S1闭合时加热器与电动机串联，再闭合S2时，只有电动机工作，但电动机和加热器串联时两者相互影响，故C不合题意；
D、由图知，S1闭合时电动机和加热器都工作，当两开关都闭合时只有加热器工作，故D不合题意。
故选：A。
由题知，电吹风能吹冷风又能吹热风，即电路中电动机可以单独工作，也可以是电动机和电热丝同时工作。由此分析各选项解答即可。
电吹风吹出来的是热风，还是冷风关键是看电动机和电热丝的工作状态，即分析是哪部分连入电路，有电流经过的部分，才能工作。

13.【答案】B

【解析】解：C、原电路中，灯与变阻器并联，电流表测变阻器的电流，电压表测电源电压，故电压表示数不变；C错误；
AB、滑片P由滑动变阻器左端向右滑动到其中点的过程中，变阻器连入电路的电阻变小，由欧姆定律，电流表示数变大，根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，A错误、B正确；
D、由欧姆定律可知，电压表与电流表示数的比值(变阻器连入电路的电阻)变小，故D错误；
故选：B。
(1)原电路中，灯与变阻器并联，电流表测通过变阻器的电流，电压表测电源电压，据此分析电压表示和电流表的示数变化、灯的亮度变化；
(2)滑片P由滑动变阻器左端向右滑动到其中点的过程中，分析变阻器连入电路的电阻变化，由欧姆定律确定电流表示数变化，根据并联电路各支路互不影响，通过灯的电流不变确定灯的亮度变化；
(3)由欧姆定律分析电压表与电流表示数的比值的变化。
本题为电路变化综合题，考查并联电路的规律及欧姆定律的运用，关键是电路结构的分析。

14.【答案】A

【解析】解：A、由图可知，在0∼1min内，冰吸收热量，温度升高了5℃；冰化成水后，质量不变，根据题意可知，水的比热容是冰的比热容的2倍，根据Q=cm△t可知，水升高5℃所需的热量为冰升高5℃所需热量的2倍，即水升高5℃，所需的加热时间为2min，故乙图线是水的升温图象，故A正确；
B、冰吸收的热量为：，故B错误；
C、由图可知，冰在熔化的过程中，温度保持不变，为晶体，这个过程中，冰会吸收热量，故C错误；
D、如果酒精完全燃烧，酒精放出的热量不可能全部被水吸收，存在能量的散失，所以效率不可能达到100%，故D错误。
故选：A。
(1)用同一个酒精灯加热，在相同的时间内吸收的热量是相同的，根据Q=cm△t分析温度的变化，从而得出水的图象；
(2)利用Q=cm△t求出冰吸收的热量；
(3)冰是晶体，在熔化的过程中，吸收热量，温度不变；
(4)在加热的过程中，有热量的散失。
本题考查了冰的熔化图象，利用好Q=cm△t是解答本题的关键，难度不大，要掌握。

15.【答案】D

【解析】解：
由电路图可知，只闭合开关S1时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；
若再闭合开关S2时，R2被短路，电路为R1的简单电路，电压表测R1两端的电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变小，
由I=UR可知，电路中的电流变大，即电流表示数变大，故B错误；
电路中的电流变大，由U=IR可知，R1两端的电压变大，即电压表的示数变大，故A错误；
由R=UI可知，电压表示数与电流表示数的比值等于R1的阻值，则其比值不变，故C错误、D正确。
故选：D。
由电路图可知，只闭合开关S1时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；若再闭合开关S2时，R2被短路，电路为R1的简单电路，电压表测R1两端的电压，电流表测电路中的电流，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据欧姆定律结合R1的阻值判断电压表示数与电流表示数的比值变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键。

16.【答案】B

【解析】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
A.由题意可知，当滑片P位于最左端时，小灯泡正常发光，此时变阻器接入电路中的电阻为零，通过灯泡的电流最大，
由图乙可知，灯泡两端的电压为12V，即小灯泡的额定电压为12V，故A错误；
B.当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，
由图乙可知，灯泡两端的电压UL=3V，电路中的电流I=IL=1A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
UR=U−UL=12V−3V=9V，
由I=UR可得，滑动变阻器的最大阻值：
R=URI=9V1A=9Ω，故B正确；
C.当滑片P位于最左端时，电路为小灯泡的简单电路，电路中的电流最大，电路的总功率最大，
由图乙可知，通过灯泡的电流，则，
当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，电路的总功率最小，
由图乙可知，灯泡两端的电压UL=3V，电路中的电流I=IL=1A，则，
所以，该电路总功率变化范围为12W∼24W，故C错误；
D.小灯泡正常发光1min，由P=Wt可得，电流所做的功：
，故D错误。
故选：B。
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
(1)由题意可知，当滑片P位于最左端时，小灯泡正常发光，此时变阻器接入电路中的电阻为零，通过灯泡的电流最大，根据图乙读出灯泡两端的电压，即为小灯泡的额定电压；
(2)当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，根据图乙读出灯泡两端的电压和电路中的电流，根据串联电路的电压特点求出滑动变阻器两端的电压，再根据欧姆定律求出滑动变阻器的最大阻值；
(3)当滑片P位于最左端时，电路为小灯泡的简单电路，电路中的电流最大，电路的总功率最大，根据图乙读出通过灯泡的电流，利用P=UI求出其大小；当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，电路的总功率最小，根据图乙读出灯泡两端的电压和电路中的电流，根据P=UI求出其大小，然后得出该电路总功率变化范围；
(4)小灯泡正常发光1min，根据P=Wt求出电流所做的功。
本题考查了串联电路的特点和欧姆定律、电功率公式的综合应用，从图象中获取有用的信息是关键。

17.【答案】无规则运动  蒸发

【解析】解：由于分子在运动，所以走在湖边，常能闻到阵阵花香；夏天扇扇子会加快空气的流动，尽管不能降低气温，但是通过加快空气的流动从而加快皮肤表面汗水的蒸发，蒸发是一个吸热过程，即汗水的蒸发会吸收人身体的热量，所以人会觉得凉快。
故答案为：无规则运动；蒸发。
①闻到花香是扩散现象，是分子运动的结果。
②影响蒸发快慢的因素有温度、液体的表面积及液体表面空气流动的速度；扇扇子会加快空气流动的速度，加快人身上汗液的蒸发，汗液在蒸发过程中，会吸收人体的热量。
本题主要考查学生对热学知识的综合理解，是一道中档题，是中招的热点。

18.【答案】费力  响度

【解析】解：
(1)船桨和船沿接触的部分为支点，手施加的力是动力，水给船桨的力是阻力，动力臂小于阻力臂，根据杠杆平衡条件知，动力大于阻力，所以船桨是费力杠杆。
(2)“震耳欲聋”指的是声音的响度大。
故答案为：费力；响度。
(1)根据动力臂和阻力臂的大小关系判断省力杠杆还是费力杠杆。
(2)乐音的三种特性：响度、音调和音色。我们把人耳能感觉到的声音的强弱成为响度，其与物体振动幅度有关，振幅越大，响度越大；振幅越小，响度越小。
本题考查了杠杆分类、声音的三个特征的区别，属于基础题目。

19.【答案】R1  25

【解析】解：
(1)由图可知，R2与R3并联后与R1串联，
由并联电路的电流特点可知，I1=I2+I3，所以I1>I2，
而R1=R2=10Ω，
由Q=I2Rt可知，通电时间一定时，电阻R1产生的热量多；
(2)因为R2与R3并联，所以两者电压相等，电阻也相等，由I=UR知，通过R2和R3的电流相等，
所以I1=I2+I3=2I2=1A，
I2=0.5A，
所以通电10s时R2产生的热量：
Q=I22R2t=(0.5A)2×10Ω×10s=25J。
故答案为：R1；25。
(1)由图知，R2与R3并联后与R1串联，由并联电路的电流特点和Q=I2Rt判断R1与R2产生热量的多少；
(2)先由并联电路特点计算R2的电流大小，再根据Q=I2Rt求通电10s时R2产生的热量。
本题考查了并联电路特点和焦耳定律的应用，正确分析电路，灵活运用公式是解题的关键。

20.【答案】3；  0.6

【解析】解：(1)闭合开关S，三个电阻并联，电压表测电源电压，故电压表示数为3V；
(2)电流表测R2、R3并联的总电流，R2、R3阻值均为10Ω，故两电阻并联的电阻为：
R23=10Ω2=5Ω，
由欧姆定律，得电流表的示数：
I=UR23=3V5Ω=0.6A。
故答案为：3；0.6。
(1)闭合开关S，三个电阻并联，电压表测电源电压，据此确定电压表示数；
(2)电流表测R2、R3并联的总电流，由等值电阻并联的规律得出两电阻并联的电阻R23，由欧姆定律得出电流表的示数。
本题考查并联电路的规律及欧姆定律的运用，关键是电路结构的分析。

21.【答案】1.68×107  40

【解析】解：(1)干木柴放出的热量：，
(2)由得，
水吸收的热量：，
由得，
水升高温度：
。
故答案为：1.68×107；40。
(1)已知干木柴的热值和质量，根据Q=mq求出完全燃烧1.4kg的干木柴能放出的热量；
(2)利用效率公式计算水吸收的热量，再根据的变形式求出水升高温度。
本题利用了公式、和进行计算，关键是注意“升高到”和“升高”的区别，这个也是学生容易出错的地方。

22.【答案】1A 5V

【解析】解：
由于电压表内阻很大，在电路中可看作断路；电流表内阻很小，在电路中可看作一根导线；
若两电阻串联，根据电流的流向可知，乙应为电流表，甲应为电压表，则闭合开关后，则R1短路，电流表无示数，不符合题意；
则两电阻只能是并联，乙只能为电压表，乙测电源电压，示数为5V；
甲只能为电流表，甲测通过R1的电流，
根据并联电路电压的规律和欧姆定律，甲电流表的示数I=UR1=5V5Ω=1A。
故答案为：1A；5V。
假设两电阻是串联，分析出现的现象，确定是否符合题意，从而确定电路的连接；
分析电路的连接，根据并联电路的规律和欧姆定律求电流大小。
本题考串联、并联电路的特点及欧姆定律的运用，关键是正确判断电路的连接。

23.【答案】解：足球静止在水平草地上，处于平衡状态，受到重力G和支持力F是一对平衡力，大小相等、方向相反，从足球的球心O，分别沿竖直向下和竖直向上的方向画一条有向线段，注意两条线段的长度要相等，并分别标上符号G、F，如图所示：


【解析】物体静止在水平草地上，受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是竖直向上。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。

24.【答案】解：
过平面镜做A点的对称点A′，即A的像点，连接A′B交平面镜于一点，连接这个交点与B的连线，即为反射光线，连接A与交点的连线，即为折射光线(也是OB对应的入射光线)，如图所示：


【解析】光线由A点斜射入水中时发生光的折射，要使射到水底平面镜的光反射后射向水面B点，根据反射光线的延长线一定过像点，可选作A在平面镜中的像点，再连接像与B的连接可得反射光线，再画出经A点的折射光线(射向平面镜的入射光线)即可。
本题考查了平面镜成像特点作图以光的折射的作图，知道平面镜成像时，反射光线延长线一定过像点。

25.【答案】答：(1)烘干机出气孔上不断冒出“白气”，是水蒸气遇冷液化形成的。
(2)暖风烘干机通过加快衣服表面的空气流动、提高水的温度，加快水的蒸发。

【解析】(1)物质由液态变成气态的过程叫液化；
(2)加快水分蒸发的方法：加快液体表面的空气流动、提高液体温度、增大液体表面积。
本题考查汽化和液化现象，属于基础题。

26.【答案】B 98 不变
