这是一份2021年深圳市九年级23校联考物理一模试卷(含评分标准),文件包含2021年深圳市九年级23校联考物理试卷pdf、2021年深圳市九年级23校联考物理评分标准docx等2份试卷配套教学资源,其中试卷共11页, 欢迎下载使用。

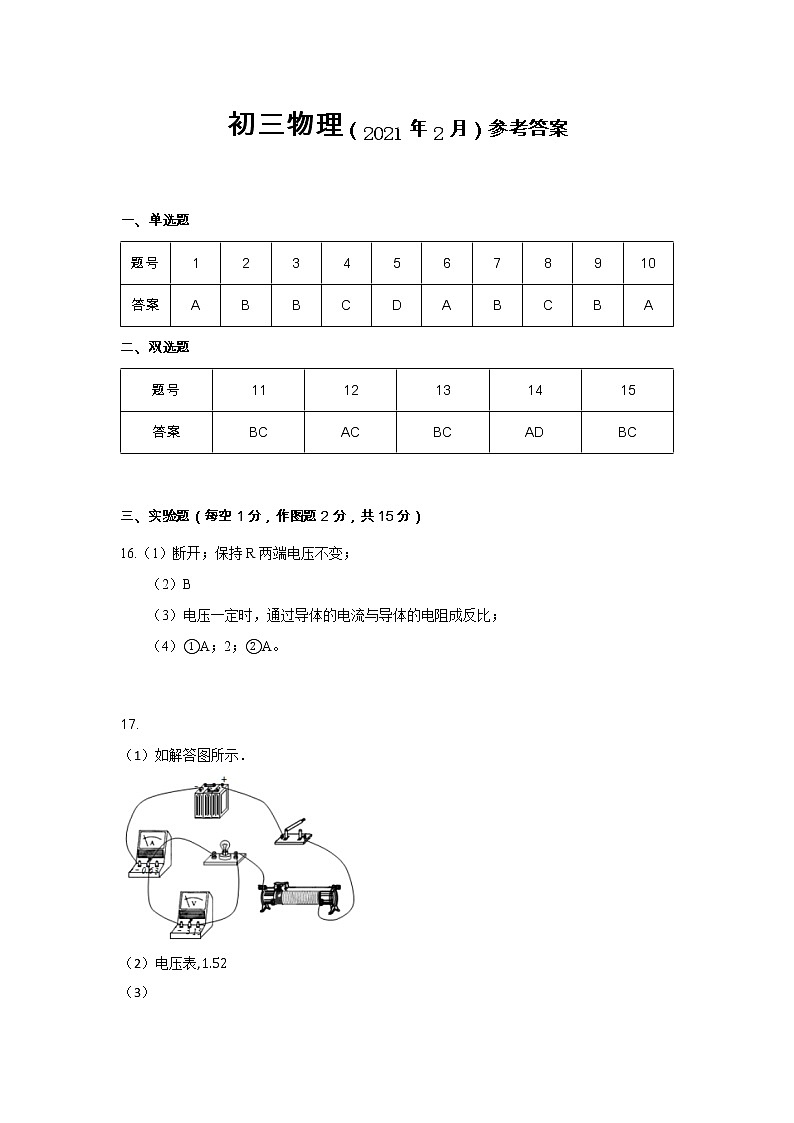

一、单选题
二、双选题
三、实验题(每空1分,作图题2分,共15分)
16.(1)断开;保持R两端电压不变;
(2)B
(3)电压一定时,通过导体的电流与导体的电阻成反比;
(4)①A;2;②A。
17.
(1)如解答图所示.
(2)电压表,1.52
(3)
①2 3.8,
②1
③3.8V×(U-3.8V)R0
四、计算题(18题7分,19题8分)
18.解:(1)由电路图可知,R0与R串联,电压表测量R0两端电压; …… …1分
则通过R0的电流:I0===0.8A; …… …1分
(2)因串联电路两端电压等于各部分电压之和,
所以气敏电阻R两端电压:UR=U﹣U0=12V﹣8V=4V, …… …1分
由I=可知,气敏电阻的阻值: …… …1分
R===5Ω; …… …1分
(3)当R=5Ω时,即==0.2Ω﹣1, …… …1分
由图象乙可知,此时空气质量指数为50。 …… …1分
答:(1)通过R0的电流为0.8A;
(2)气敏电阻R的阻值为5Ω;
(3)此时空气的质量指数为50。
19.
解:(1)S1、S3断开,S2闭合时,R1与R2串联 …… …1分
故串联电路中的电阻为R=R1+R2=10Ω+20Ω=30Ω …… …1分
电路中的电流:I=UR=3V30Ω=0.1A …… …1分
(2)S2断开,S1、S3闭合时,R1与R2并联 …… …1分
R1中的电流:I1=UR=3V10Ω=0.3A …… …1分
R2中的电流:I2=UR=3V20Ω=0.15A …… …1分
电路中的总电流为I=I1+I2=0.3A+15A =0.45A …… …1分
电路中的总功率:P总=UI=3V×0.45=1.35W …… …1分
答:(1)电路中的电流为0.1A
(2)电路的总功率为1.35W
五.综合分析题(每空1分,共5分)
20-A
磁;(2)增强;增强;C;(3)1.08×105;
20-B
(1)低;(2)不能;有;没有;(3)36。题号
1
2
3
4
5
6
7
8
9
10
答案
A
B
B
C
D
A
B
C
B
A
题号
11
12
13
14
15
答案
BC
AC
BC
AD
BC
