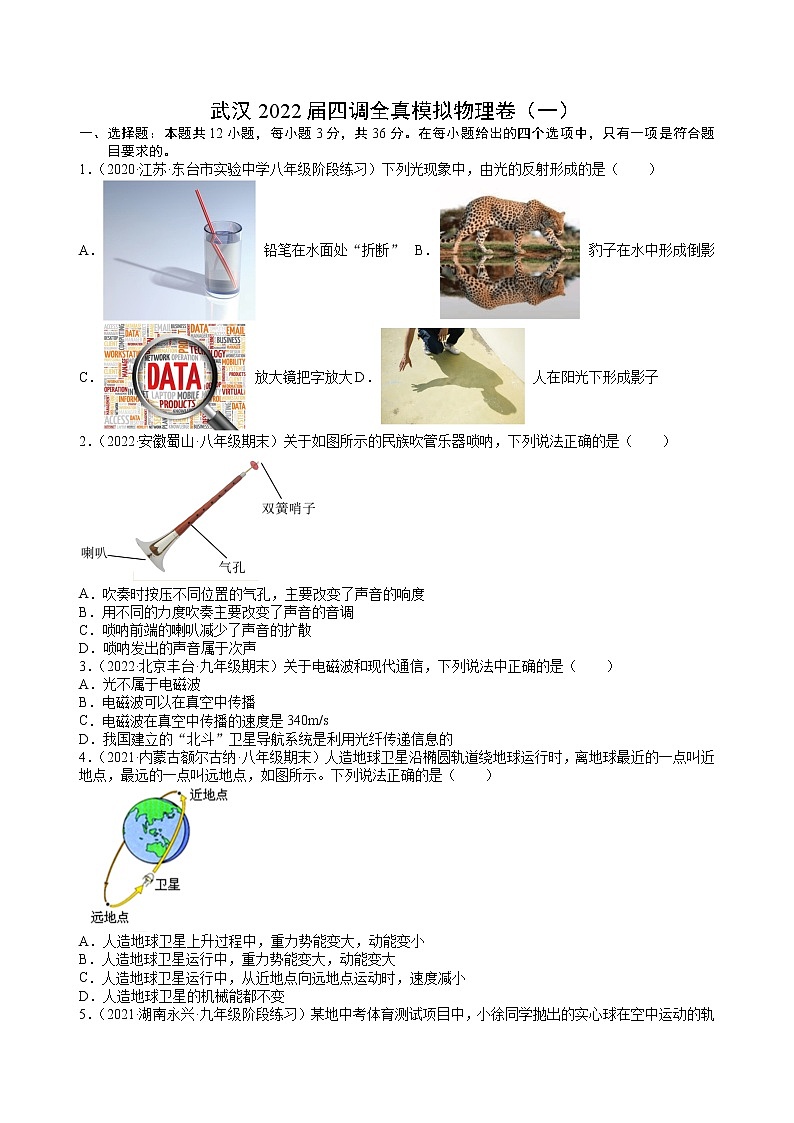

武汉2022届四调全真模拟物理卷（一）
一、选择题：本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2020·江苏·东台市实验中学八年级阶段练习）下列光现象中，由光的反射形成的是（　　）
A． 铅笔在水面处“折断” B． 豹子在水中形成倒影
C． 放大镜把字放大 D． 人在阳光下形成影子
2．（2022·安徽蜀山·八年级期末）关于如图所示的民族吹管乐器唢呐，下列说法正确的是（　　）

A．吹奏时按压不同位置的气孔，主要改变了声音的响度
B．用不同的力度吹奏主要改变了声音的音调
C．唢呐前端的喇叭减少了声音的扩散
D．唢呐发出的声音属于次声
3．（2022·北京丰台·九年级期末）关于电磁波和现代通信，下列说法中正确的是（　　）
A．光不属于电磁波
B．电磁波可以在真空中传播
C．电磁波在真空中传播的速度是340m/s
D．我国建立的“北斗”卫星导航系统是利用光纤传递信息的
4．（2021·内蒙古额尔古纳·八年级期末）人造地球卫星沿椭圆轨道绕地球运行时，离地球最近的一点叫近地点，最远的一点叫远地点，如图所示。下列说法正确的是（　　）

A．人造地球卫星上升过程中，重力势能变大，动能变小
B．人造地球卫星运行中，重力势能变大，动能变大
C．人造地球卫星运行中，从近地点向远地点运动时，速度减小
D．人造地球卫星的机械能都不变

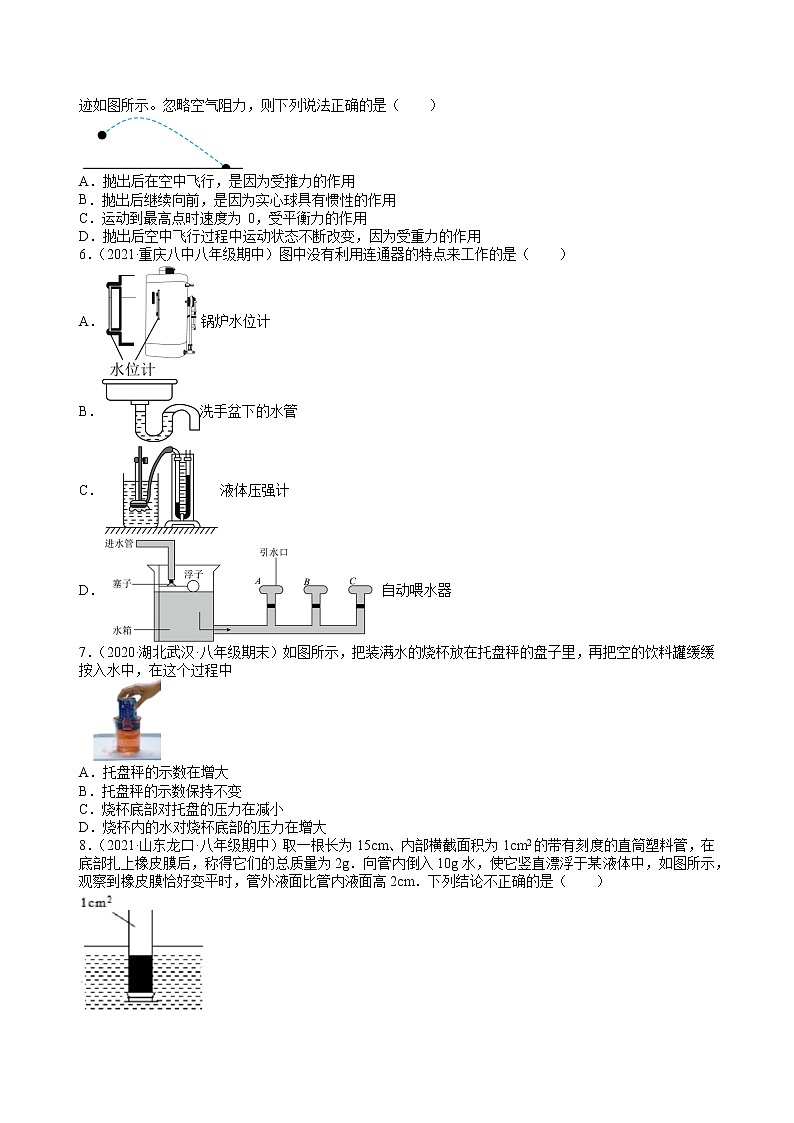

5．（2021·湖南永兴·九年级阶段练习）某地中考体育测试项目中，小徐同学抛出的实心球在空中运动的轨迹如图所示。忽略空气阻力，则下列说法正确的是（　　）

A．抛出后在空中飞行，是因为受推力的作用
B．抛出后继续向前，是因为实心球具有惯性的作用
C．运动到最高点时速度为 0，受平衡力的作用
D．抛出后空中飞行过程中运动状态不断改变，因为受重力的作用
6．（2021·重庆八中八年级期中）图中没有利用连通器的特点来工作的是（　　）
A．锅炉水位计
B．洗手盆下的水管
C．液体压强计
D． 自动喂水器
7．（2020·湖北武汉·八年级期末）如图所示，把装满水的烧杯放在托盘秤的盘子里，再把空的饮料罐缓缓按入水中，在这个过程中

A．托盘秤的示数在增大
B．托盘秤的示数保持不变
C．烧杯底部对托盘的压力在减小
D．烧杯内的水对烧杯底部的压力在增大
8．（2021·山东龙口·八年级期中）取一根长为15cm、内部横截面积为1cm2的带有刻度的直筒塑料管，在底部扎上橡皮膜后，称得它们的总质量为2g．向管内倒入10g水，使它竖直漂浮于某液体中，如图所示，观察到橡皮膜恰好变平时，管外液面比管内液面高2cm．下列结论不正确的是（ ）

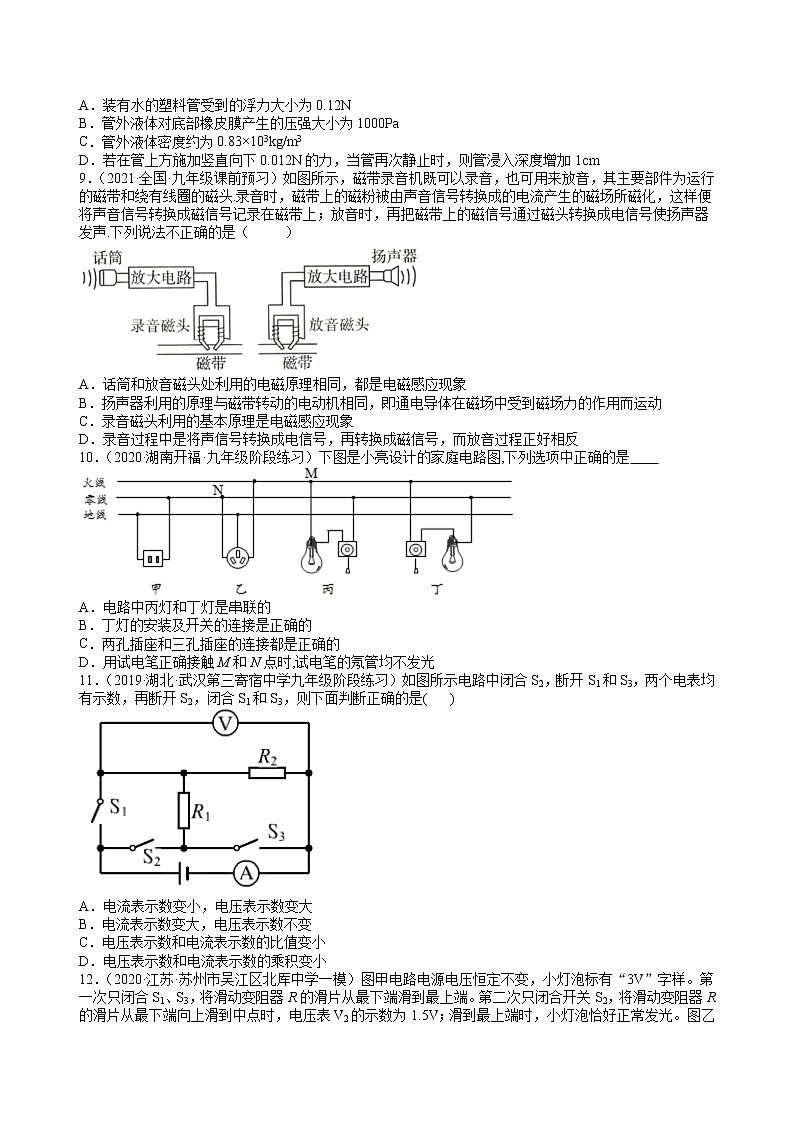

A．装有水的塑料管受到的浮力大小为0.12N
B．管外液体对底部橡皮膜产生的压强大小为1000Pa
C．管外液体密度约为0.83×103kg/m3
D．若在管上方施加竖直向下0.012N的力，当管再次静止时，则管浸入深度增加1cm
9．（2021·全国·九年级课前预习）如图所示，磁带录音机既可以录音，也可用来放音，其主要部件为运行的磁带和绕有线圈的磁头.录音时，磁带上的磁粉被由声音信号转换成的电流产生的磁场所磁化，这样便将声音信号转换成磁信号记录在磁带上；放音时，再把磁带上的磁信号通过磁头转换成电信号使扬声器发声.下列说法不正确的是（ ）

A．话筒和放音磁头处利用的电磁原理相同，都是电磁感应现象
B．扬声器利用的原理与磁带转动的电动机相同，即通电导体在磁场中受到磁场力的作用而运动
C．录音磁头利用的基本原理是电磁感应现象
D．录音过程中是将声信号转换成电信号，再转换成磁信号，而放音过程正好相反
10．（2020·湖南开福·九年级阶段练习）下图是小亮设计的家庭电路图,下列选项中正确的是

A．电路中丙灯和丁灯是串联的
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时,试电笔的氖管均不发光
11．（2019·湖北·武汉第三寄宿中学九年级阶段练习）如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( )

A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电压表示数和电流表示数的比值变小
D．电压表示数和电流表示数的乘积变小
12．（2020·江苏·苏州市吴江区北厍中学一模）图甲电路电源电压恒定不变，小灯泡标有“3V”字样。第一次只闭合S1、S3，将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V；滑到最上端时，小灯泡恰好正常发光。图乙是两次实验中电流表A的示数与电压表V1、V2示数的关系图象，则下列判断不正确的是（　　）


A．小灯泡的额定功率为0.75W
B．定值电阻R0的阻值为12Ω
C．滑动变阻器R的最大阻值为15Ω
D．第一次移动滑片时电路消耗的最小功率为0.36W

第II卷（非选择题）
请点击修改第II卷的文字说明

二、填空题
13．（2019·湖北武汉·一模）武汉东湖绿道是国内首条城区内级旅游景区绿道。
（1）春天到了，绿道上花香四溢，能闻到花香说明分子在_____________。
（2）在一段长的绿道上，某位游客前半程骑行的平均速度是，后半程骑行的平均速度是。这位游客通过这段绿道所用的时间是____________，全程的平均速度是_____________。
14．（2019·陕西榆林·八年级期中）如图所示，盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子．篮子里有剩饭、剩菜，再把一个纱布袋罩在篮子上，就做成了一个简易冰箱．纱布袋口的边缘要浸入水里，这是利用水在___________时___________来降低温度．把这个简易冰箱放在通风的地方，里面的饭菜可以保持更长的时间不变质，这是因为______________．

15．（2020·重庆巴蜀中学九年级开学考试）某同学用如图甲所示的实验装置，比较不同物质的比热容和探究水沸腾时温度变化的特点。将分别盛有100g水和100g食用油的两个试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连，计算机上显示的实验图线如图乙所示。由图乙可知：加热2min水吸收的热量______（选填“大于”、“等于”或“小于”）食用油吸收的热量；食用油的比热容为______ J/（kg⋅℃）。实验发现，加热至20分钟时全部蒸发，则水沸腾过程至少吸热______ J。


三、实验题
16．（2022·辽宁本溪·八年级期末）如图甲所示为沈阳机场登机口安装的“人脸识别”系统，实现一秒辨身份。小平利用“F”字样的LED光源（“F”高）、光屏（贴有网格纸）如图乙所示，焦距的凸透镜和光具座等器材，对凸透镜成倒立、缩小、实像时的规律，做了如下探究：


（1）组装器材时，为了使像成在光屏中央，除了将光源、凸透镜和光屏依次放在光具座上，还应调整它们的中心大致在______；
（2）将光源、凸透镜、光屏固定在如图丙所示的位置，为了使光屏上出现了清晰的像，他应适当把光屏向______（填“左”或“右”）调整，此时光屏上出现了清晰的像，该像是______（填“放大”、“等大”或“缩小”）的。当光源向右移动到距透镜______开始，将不再是人脸识别系统的成像特点；
（3）下表是探究过程中得到的数据和测量的结果，表格中括号内应填入的内容是______。
次数
物距/
物高/

像高/
成像情况
1
50.0
10
12.5
2.5
倒立、实像
2
40.0
10
13.3
3.33
3
30.0
10
15.0
5
通过3次实验数据可以得出：当物体靠近凸透镜时，凸透镜所成的像将______，像距将______（以上两空均填“变大”、“变小”或“不变”）；
（4）他又在第3次实验的基础上，将原透镜换成焦距是的凸透镜，若想在光屏上再次得到清晰的像，应在凸透镜和蜡烛之间放置一个度数合适的______（填“近视”或“远视”）眼镜。
17．（2021·重庆实验外国语学校八年级期中）在探究“压力的作用效果与哪些因素有关”的实验中，小文和小超利用小桌、海绵、砝码、木板，设计了如图甲、乙两个实验。

（1）小文和小超是根据海绵________来比较压力的作用效果的；
（2）根据图甲、乙两个实验得出的结论是：____________；
（3）后来小文又把小桌放到木板土，并把砝码放在小桌上，如图丙，发现小桌对木板的压力效果不够明显。于是通过对比图乙、丙两个实验，得出“受力面积相同时，压力越小，压力的作用效果越明显”的结论，你认为他的结论合理吗？________（选填“合理”、“不合理”），并请说明你认为合理或者不合理的原因是：____________；
（4）如果图丙中小桌对木板的压强是p，把相同的砝码也放一个在乙图的小桌上，则此时小桌对海绵的压强p乙_______p。（选填“小于”、“等于”或“大于”）。
18．（2021·重庆一中一模）小天同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“50Ω 1A”的滑动变阻器R’、开关、导线和定值电阻R（5Ω，10Ω，15Ω，20Ω，25Ω）。

（1）请你根据如图甲所示，用笔画线代替导线，将如图乙中的实物电路连接完整。（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）___________
（2）连接完电路后，闭合开关，发现电流表的指针无偏转，电压表的指针有明显的偏转，原因可能是电阻R___________。（选填“短路”或“断路”）。
（3）排除故障后，他先探究电流与电压的关系。闭合开关，移动滑片依次得到 4 组数据，其中第 4 次实验中电流表的指针如图丙所示，其示数为___________A。他记录的数据如下表一所示，分析数据可以得到结论：电阻一定时，通过导体的电流与导体两端的电压成___________比。

表一 电流与电压的关系
实验序号
1
2
3
4
电流 I/A
0.20
0.28
0.36

电压 U/V
1.0
1.4
1.8
2.0
（4）他继续探究电流与电阻的关系，先将电源电压调到合适的值，分别换上多个电阻进行探究，得到如图所示的电流 I 随电阻 R 变化的图像。由图像可以得出结论：在电压一定时，通过导体的电流与导体的电阻成___________。
（5）在（4）的实验过程中，若将5Ω的电阻接入电路中，闭合开关调节滑片至适当位置，滑动变阻器连入电路的阻值为R1；接着换成10Ω的电阻接入电路，闭合开关后，再调节滑片至适当位置，使电压表示数为 V，此时滑动变阻器连入电路的阻值为R，则R1：R=___________
（6）若不改变电路和更换实验器材且电路安全的前提下，为了能够利用上述的5个定值电阻得到如图14所示的数据完成实验，则电源电压的可调范围应控制在___________V至___________V之间。

四、计算题
19．（2016·广西河池·中考真题）小华到商厦看到载货电梯后，对其结构和工作原理产生了浓厚的兴趣，他通过查阅资料了解到，电梯是通过电动机带动钢丝绳，利用滑轮组来提升货物，其机械部分结构如图甲所示，某次工作电梯在25s内将质量为500 kg的重物匀速提升15m，电动机对钢丝绳的拉力为F＝3×103N，为了安全，电梯设置有超载自动报警系统，其控制电路工作原理如图乙所示，已知电源电压U＝8V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图丙所示，求：
(1)提升物体的有用功率；
(2)滑轮组的机械效率；
(3)当电流表示数达到20 mA时，电梯会发出超载警报声，该电梯承载的物重应小于多少N？


































答案解析

一、选择题：本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2020·江苏·东台市实验中学八年级阶段练习）下列光现象中，由光的反射形成的是（　　）
A． 铅笔在水面处“折断” B． 豹子在水中形成倒影
C． 放大镜把字放大 D． 人在阳光下形成影子
【答案】B
【详解】
A．铅笔在水面处“折断”，是由于光从水中射向空气再进入人的眼睛时，光线的传播方向发生改变而形成的虚像，是由光的折射形成的，故A不符合题意；

B．平静的水面相当于平面镜，豹子在水中的倒影是平面镜成像，是由光的反射形成的，故B符合题意；
C．放大镜把字放大，是凸透镜成像规律的应用，是由光的折射形成的，故C不符合题意；
D．人在阳光下形成影子，是由光的直线传播形成的，故D不符合题意。
故选B。
2．（2022·安徽蜀山·八年级期末）关于如图所示的民族吹管乐器唢呐，下列说法正确的是（　　）

A．吹奏时按压不同位置的气孔，主要改变了声音的响度
B．用不同的力度吹奏主要改变了声音的音调
C．唢呐前端的喇叭减少了声音的扩散
D．唢呐发出的声音属于次声
【答案】C
【详解】
A．吹奏时按压不同位置的气孔，则发声的空气柱长度不同，振动频率不同，因此主要改变声音的音调，故A错误；
B．用不同的力度吹奏，发声体的振幅不同，从而发出声音的响度不同，故B错误；
C．唢呐前端的喇叭主要是为了减少声音的分散，增大声音的响度，故C正确；
D．唢呐发出的声音在人耳的听觉范围之内，不属于次声，故D错误。
故选C。
3．（2022·北京丰台·九年级期末）关于电磁波和现代通信，下列说法中正确的是（　　）
A．光不属于电磁波
B．电磁波可以在真空中传播
C．电磁波在真空中传播的速度是340m/s
D．我国建立的“北斗”卫星导航系统是利用光纤传递信息的
【答案】B
【详解】
A．电磁波由于波长、频率不同，有不同的种类，光是电磁波中的一种，故A错误；
BC．电磁波不仅可以在介质中传播，也可以在真空中传播，其在真空中的传播速度是3.0×108m/s，故B正确，C错误；
D．我国建立的“北斗”卫星导航系统是通过电磁波传递信息的，是无线通信，光纤传递信息需要光缆，故D错误。
故选B。
4．（2021·内蒙古额尔古纳·八年级期末）人造地球卫星沿椭圆轨道绕地球运行时，离地球最近的一点叫近地点，最远的一点叫远地点，如图所示。下列说法正确的是（　　）

A．人造地球卫星上升过程中，重力势能变大，动能变小
B．人造地球卫星运行中，重力势能变大，动能变大
C．人造地球卫星运行中，从近地点向远地点运动时，速度减小
D．人造地球卫星的机械能都不变
【答案】C
【详解】
A．人造地球卫星上升过程中，从远地点到近地点，高度降低，故重力势能减小，速度变大，故动能变大，故A错误；
B．人造地球卫星运行中，从远地点到近地点，重力势能转化为动能，从近地点到远地点，动能转化为重力势能，人造地球卫星运行中，重力势能和动能之间相互转化，故B错误；
C．人造地球卫星运行中，从近地点向远地点运动时，动能转化为重力势能，速度减小，故C正确；
D．若考虑空气阻力，人造地球卫星的机械能是在变化的，故D错误。
故选C。
5．（2021·湖南永兴·九年级阶段练习）某地中考体育测试项目中，小徐同学抛出的实心球在空中运动的轨迹如图所示。忽略空气阻力，则下列说法正确的是（　　）

A．抛出后在空中飞行，是因为受推力的作用
B．抛出后继续向前，是因为实心球具有惯性的作用
C．运动到最高点时速度为 0，受平衡力的作用
D．抛出后空中飞行过程中运动状态不断改变，因为受重力的作用
【答案】D
【详解】
A．被抛出的实心球不再受到手的推力作用，实心球继续向前运动，是因为实心球具有惯性，仍要保持原来的运动状态，故A错误；
B．抛出后继续向前，是因为实心球具有惯性，仍要保持原来的运动状态，惯性不是力，不能说受到惯性的作用，故B错误；
C．实心球运动到最高点时，具有向前运动的速度，速度不为零；此时只球受重力作用，受非平衡力的作用，故C错误；
D．抛出后空中飞行过程中运动状态不断改变，是因为受重力的作用，是重力改变了它的运动状态，故D正确。
故选D。
6．（2021·重庆八中八年级期中）图中没有利用连通器的特点来工作的是（　　）
A．锅炉水位计
B．洗手盆下的水管
C．液体压强计
D． 自动喂水器
【答案】C
【详解】
A．从图中可以看到，锅炉水位计左右两端都是开口的，下端连通，是利用连通器的特点来工作的，故A不符合题意；
B．从图中可以看到，洗手盆下的水管，左右两端都是开口的，下端连通，是利用连通器的特点来工作的，故B不符合题意；
C．从图中可以看到，液体压强计，右端是开口的，左端一直连接到橡皮膜，是闭合的，左端没有开口，下端连通，不是利用连通器的特点来工作的，故C符合题意；
D．从图中可以看到，自动喂水器，左端是开口的，右端A、B、C三处是开口的，下端连通，是利用连通器的特点来工作的，故D不符合题意。
故选C。
7．（2020·湖北武汉·八年级期末）如图所示，把装满水的烧杯放在托盘秤的盘子里，再把空的饮料罐缓缓按入水中，在这个过程中

A．托盘秤的示数在增大
B．托盘秤的示数保持不变
C．烧杯底部对托盘的压力在减小
D．烧杯内的水对烧杯底部的压力在增大
【答案】A
【详解】
AB．把空的饮料罐缓缓按入水中，饮料罐排开水的体积增大，浮力增大，饮料罐对水的压力增大，托盘秤的示数在增大，故A正确，B错误．
C．将空的饮料罐缓缓按入水中，饮料罐所受浮力等于饮料罐排开水的重力．烧杯底部对托盘的压力等于水的重力与饮料罐所受浮力之和，故烧杯底部对托盘的压力在不变，故C错误．
D．烧杯内水的深度不变，根据p=ρgh可知，水对烧杯底的压强不变．由F=pS，烧杯内的水对烧杯底部的压力不变，故D错误．
8．（2021·山东龙口·八年级期中）取一根长为15cm、内部横截面积为1cm2的带有刻度的直筒塑料管，在底部扎上橡皮膜后，称得它们的总质量为2g．向管内倒入10g水，使它竖直漂浮于某液体中，如图所示，观察到橡皮膜恰好变平时，管外液面比管内液面高2cm．下列结论不正确的是（ ）

A．装有水的塑料管受到的浮力大小为0.12N
B．管外液体对底部橡皮膜产生的压强大小为1000Pa
C．管外液体密度约为0.83×103kg/m3
D．若在管上方施加竖直向下0.012N的力，当管再次静止时，则管浸入深度增加1cm
【答案】D
【详解】
A．因为漂浮，所以浮力等于重力为：
；
B．橡皮膜恰好变平时管内外作用在橡皮膜上的压强相等，管内水产生的压强为：

即管外液体对底部橡皮膜产生的压强大小为1000Pa；
C．管内水面高度为：

管外液体到橡皮膜深度为
0.1m+0.02m=0.12m
管外液体密度约为：
；
D．管浸入深度增加1cm时，排开液体体积增加：
V=sh=10-4m2×0.01m=10-6 m3
则增加的浮力为：

即所需压力为0.0083N．
9．（2021·全国·九年级课前预习）如图所示，磁带录音机既可以录音，也可用来放音，其主要部件为运行的磁带和绕有线圈的磁头.录音时，磁带上的磁粉被由声音信号转换成的电流产生的磁场所磁化，这样便将声音信号转换成磁信号记录在磁带上；放音时，再把磁带上的磁信号通过磁头转换成电信号使扬声器发声.下列说法不正确的是（ ）

A．话筒和放音磁头处利用的电磁原理相同，都是电磁感应现象
B．扬声器利用的原理与磁带转动的电动机相同，即通电导体在磁场中受到磁场力的作用而运动
C．录音磁头利用的基本原理是电磁感应现象
D．录音过程中是将声信号转换成电信号，再转换成磁信号，而放音过程正好相反
【答案】C
【详解】
A． 话筒和放音的主要原理磁生电，所以是电磁感应现象，故A正确，不符合题意；
B． 扬声器利用的原理与磁带转动的电动机相同，即：通电导体在磁场中受到磁场力作用而运动，故B正确，不符合题意；
C． 录音的主要原理是电生磁，是电流的磁效应．故C错误，符合题意；
D．录音时，声音信号转化为电信号，通过磁头写在磁带上；放音的主要原理磁生电，故录音和放音是相反的过程，故D正确，不符合题意．
10．（2020·湖南开福·九年级阶段练习）下图是小亮设计的家庭电路图,下列选项中正确的是

A．电路中丙灯和丁灯是串联的
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时,试电笔的氖管均不发光
【答案】B
【详解】
A．电路中丙灯和丁灯是独立工作、互不影响的，所以它们是并联的，故A错误；
B．火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全，故B正确；
C．对于两孔插座是：左零右火；据图可知，两孔插座接到了零线和地线之间；三孔插座的左孔接的是零线，上孔接的是地线，右孔接的是火线，故两孔插座连接错误，三孔插座的连接正确，故C错误；
D．图中M点位于火线上，所以试电笔接触M点，氖管发光，N点与零线连接，所以试电笔接触N点，氖管不发光，故D错误。
11．（2019·湖北·武汉第三寄宿中学九年级阶段练习）如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( )

A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电压表示数和电流表示数的比值变小
D．电压表示数和电流表示数的乘积变小
【答案】C
【详解】
AB．由题中的电路图可知，闭合S2、断开S1和S3时，两电阻串联，电压表测两端的电压，电流表测电路中的电流；再断开S2同时闭合S1和S3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB项错误；
C．由欧姆定律可知，电压表示数和电流表示数的比值原来等于的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C项正确；
D．当闭合S2，断开S1和S3时，电压表示数和电流表示数的乘积表示消耗的电功率；断开S2，闭合S1和S3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D项错误；
12．（2020·江苏·苏州市吴江区北厍中学一模）图甲电路电源电压恒定不变，小灯泡标有“3V”字样。第一次只闭合S1、S3，将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V；滑到最上端时，小灯泡恰好正常发光。图乙是两次实验中电流表A的示数与电压表V1、V2示数的关系图象，则下列判断不正确的是（　　）


A．小灯泡的额定功率为0.75W
B．定值电阻R0的阻值为12Ω
C．滑动变阻器R的最大阻值为15Ω
D．第一次移动滑片时电路消耗的最小功率为0.36W
【答案】B
【详解】
A．电压表V1测量电源电压，一直不变，故与电压轴垂直的直线是电压表V1的示数，那么曲线是电压表V2的示数，第一次只闭合S1、S3，R0与滑动变阻器串联，将滑动变阻器R的滑片从最下端滑到最上端，V2没有接入，故没有示数；第二次只闭合开关S2，小灯泡与滑动变阻器串联，电压表V2测量的小灯泡的电压，当滑到最上端时，小灯泡恰好正常发光，此时只有小灯泡接入，小灯泡的电压即为电源电压，而此时小灯泡正常发光，故此时电压表的示数为3V，电源电压为3V，根据图乙可知，电流表的示数为0.25A，则小灯泡的额定功率为

故A正确，A不符合题意；
B．根据电压表V1的图像可知，电路中最大电流为0.3A，第一次只闭合S1、S3，R0与滑动变阻器串联，将滑动变阻器R的滑片从最下端滑到最上端，滑动变阻器的阻值慢慢变小，电流慢慢变大，当滑动变阻器的阻值为零时，只有定值电阻接入电路，故此时定值电阻的阻值为

故B错误，B符合题意；
C．第二次只闭合开关S2，小灯泡与滑动变阻器串联，电压表V2测量的小灯泡的电压，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V，此时电流为0.2A，电源的电压为3V，则滑动变阻器的阻值两端的电压为1.5V，此时滑动变阻器的阻值为

则滑动变阻器全部接入时的阻值为

故C正确，C不符合题意；
D．第一次移动滑片时，定值电阻与滑动变阻器串联，当滑动变阻器串联时，总电阻最大，电流最小，此时电路消耗的的总功率最小，故最小的电功率为

故D正确，D不符合题意。
故选B。

第II卷（非选择题）
请点击修改第II卷的文字说明

二、填空题
13．（2019·湖北武汉·一模）武汉东湖绿道是国内首条城区内级旅游景区绿道。
（1）春天到了，绿道上花香四溢，能闻到花香说明分子在_____________。
（2）在一段长的绿道上，某位游客前半程骑行的平均速度是，后半程骑行的平均速度是。这位游客通过这段绿道所用的时间是____________，全程的平均速度是_____________。
【答案】不停地做无规则运动 4.8
【解析】
【详解】
（1）能闻到花香说明花香分子在不停地做无规则运动；
（2）根据可得，游客前半程所用时间：；
游客后半程所用时间：，
则这位游客通过这段绿道所用的总时间：t＝t1+t2＝2000s+3000s＝5000s，
所以全程的平均速度：。
14．（2019·陕西榆林·八年级期中）如图所示，盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子．篮子里有剩饭、剩菜，再把一个纱布袋罩在篮子上，就做成了一个简易冰箱．纱布袋口的边缘要浸入水里，这是利用水在___________时___________来降低温度．把这个简易冰箱放在通风的地方，里面的饭菜可以保持更长的时间不变质，这是因为______________．

【答案】蒸发 吸热 增加液体上方表面流速可以加快蒸发
【详解】
把一个纱布袋罩在篮子上，并使纱布袋口的边缘浸入水里，这样增大了液体的表面积，加快水的蒸发，蒸发吸热，使食物温度降低；把这个简易冰箱放在通风的地方，里面的饭菜可以保持更长的时间不变质，这是因为加快了液面上方空气的流速可以加快蒸发．
15．（2020·重庆巴蜀中学九年级开学考试）某同学用如图甲所示的实验装置，比较不同物质的比热容和探究水沸腾时温度变化的特点。将分别盛有100g水和100g食用油的两个试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连，计算机上显示的实验图线如图乙所示。由图乙可知：加热2min水吸收的热量______（选填“大于”、“等于”或“小于”）食用油吸收的热量；食用油的比热容为______ J/（kg⋅℃）。实验发现，加热至20分钟时全部蒸发，则水沸腾过程至少吸热______ J。

【答案】等于
【详解】
[1]为了便于比较水和食用油吸热能力的强弱，实验除让两个试管内的水和食用油初温相同外，实验前还必须控制水和食用油的质量和初温相同，同时打开红外加热器开关的目的是使水和食用油吸收的热量相同，故加热2min水吸收的热量等于食用油吸收的热量。
[2]由图乙知，水和食用油均升高相同的温度，水吸收的热量是食用油吸收热量的2倍，即

则

可得

[3]由图乙可知，加热4min，水的温度由20℃升高到100℃，则水吸收的热量

加热20分钟水全部蒸发，至少吸收的热量


三、实验题
16．（2022·辽宁本溪·八年级期末）如图甲所示为沈阳机场登机口安装的“人脸识别”系统，实现一秒辨身份。小平利用“F”字样的LED光源（“F”高）、光屏（贴有网格纸）如图乙所示，焦距的凸透镜和光具座等器材，对凸透镜成倒立、缩小、实像时的规律，做了如下探究：


（1）组装器材时，为了使像成在光屏中央，除了将光源、凸透镜和光屏依次放在光具座上，还应调整它们的中心大致在______；
（2）将光源、凸透镜、光屏固定在如图丙所示的位置，为了使光屏上出现了清晰的像，他应适当把光屏向______（填“左”或“右”）调整，此时光屏上出现了清晰的像，该像是______（填“放大”、“等大”或“缩小”）的。当光源向右移动到距透镜______开始，将不再是人脸识别系统的成像特点；
（3）下表是探究过程中得到的数据和测量的结果，表格中括号内应填入的内容是______。
次数
物距/
物高/

像高/
成像情况
1
50.0
10
12.5
2.5
倒立、实像
2
40.0
10
13.3
3.33
3
30.0
10
15.0
5
通过3次实验数据可以得出：当物体靠近凸透镜时，凸透镜所成的像将______，像距将______（以上两空均填“变大”、“变小”或“不变”）；
（4）他又在第3次实验的基础上，将原透镜换成焦距是的凸透镜，若想在光屏上再次得到清晰的像，应在凸透镜和蜡烛之间放置一个度数合适的______（填“近视”或“远视”）眼镜。
【答案】同一高度 左 缩小 20 像距/ 变大 变大 远视
【详解】
（1）[1]通过光心的光，经凸透镜折射后传播方向不发生改变，如图所以光源、凸透镜、光屏，三者的中心大致在同一高度，这样才能使像成在光屏中。
（2）[2][3]由丙图知

由题意知

故

由凸透镜成像规律知

由丙图中光屏位置知，光屏应向左移；该像应是倒立缩小实像。
[4]人脸识别系统的成倒立缩小实像，根据凸透镜成像规律，当物距小于2倍焦距时，不在成倒立缩小实像，所以当光源向右移动到距透镜20开始，将不再是人脸识别系统的成像特点。
（3）[5]为了研究成像性质应记录物距、物高、像距、像高等，故表格中括号内应填入的内容是像距/。
[6][7]分析表中的3次实验数据记录可知，当物距减小时像高变大即像变大，像距变大。
（4）[8]在第3次实验的基础上，将原透镜换成焦距是的凸透镜，即透镜折光能力变弱了，像距变大了，而光屏不动，故应放远视镜减少像距才能在光屏上再次得到清晰的像。
17．（2021·重庆实验外国语学校八年级期中）在探究“压力的作用效果与哪些因素有关”的实验中，小文和小超利用小桌、海绵、砝码、木板，设计了如图甲、乙两个实验。

（1）小文和小超是根据海绵________来比较压力的作用效果的；
（2）根据图甲、乙两个实验得出的结论是：____________；
（3）后来小文又把小桌放到木板土，并把砝码放在小桌上，如图丙，发现小桌对木板的压力效果不够明显。于是通过对比图乙、丙两个实验，得出“受力面积相同时，压力越小，压力的作用效果越明显”的结论，你认为他的结论合理吗？________（选填“合理”、“不合理”），并请说明你认为合理或者不合理的原因是：____________；
（4）如果图丙中小桌对木板的压强是p，把相同的砝码也放一个在乙图的小桌上，则此时小桌对海绵的压强p乙_______p。（选填“小于”、“等于”或“大于”）。
【答案】凹陷程度 压力一定时，受力面积越小，压力作用效果越明显 不合理 没有控制接触面材料相同 等于
【详解】
（1）[1]小桌压在海绵上，海绵的凹陷程度越明显，则压力作用效果越大，即小文和小超是根据海绵凹陷程度来比较压力的作用效果的。
（2）[2]通过甲、乙两个实验可知，压力的大小相同时，乙图中受力面积较小，海绵的形变较大，所以压力一定时，受力面积越小，压力作用效果越明显。
（3）[3][4]他的结论不合理；对比乙丙可知：受力面积相同，压力不相同、接触面材料不同，一种材料是海绵，另一种材料是木材，形变大小不同，变量不唯一，因为没有控制接触面材料相同，不能得出“受力面积相同时，压力越小，压力的作用效果越明显”的结论。
（4）[5]从图丙可以看到，小桌对木板的压力大小等于小桌自身的重力和砝码的重力之和，即

小桌与木板的接触面积是S；当把相同的砝码也放一个在乙图的小桌上，则此时小桌对海绵的压力大小等于小桌自身的重力和砝码的重力之和，即

由上述可知，小桌与海绵的接触面积还是S；根据可知，乙、丙两图的压强，大小相等，即。
18．（2021·重庆一中一模）小天同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“50Ω 1A”的滑动变阻器R’、开关、导线和定值电阻R（5Ω，10Ω，15Ω，20Ω，25Ω）。

（1）请你根据如图甲所示，用笔画线代替导线，将如图乙中的实物电路连接完整。（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）___________
（2）连接完电路后，闭合开关，发现电流表的指针无偏转，电压表的指针有明显的偏转，原因可能是电阻R___________。（选填“短路”或“断路”）。
（3）排除故障后，他先探究电流与电压的关系。闭合开关，移动滑片依次得到 4 组数据，其中第 4 次实验中电流表的指针如图丙所示，其示数为___________A。他记录的数据如下表一所示，分析数据可以得到结论：电阻一定时，通过导体的电流与导体两端的电压成___________比。

表一 电流与电压的关系
实验序号
1
2
3
4
电流 I/A
0.20
0.28
0.36

电压 U/V
1.0
1.4
1.8
2.0
（4）他继续探究电流与电阻的关系，先将电源电压调到合适的值，分别换上多个电阻进行探究，得到如图所示的电流 I 随电阻 R 变化的图像。由图像可以得出结论：在电压一定时，通过导体的电流与导体的电阻成___________。
（5）在（4）的实验过程中，若将5Ω的电阻接入电路中，闭合开关调节滑片至适当位置，滑动变阻器连入电路的阻值为R1；接着换成10Ω的电阻接入电路，闭合开关后，再调节滑片至适当位置，使电压表示数为 V，此时滑动变阻器连入电路的阻值为R，则R1：R=___________
（6）若不改变电路和更换实验器材且电路安全的前提下，为了能够利用上述的5个定值电阻得到如图14所示的数据完成实验，则电源电压的可调范围应控制在___________V至___________V之间。
【答案】 断路 0.44 正 反 1：2 3 9
【详解】
（1）[1] 滑动变阻器需要串联，向右移动滑片时，电路中的电流变小，即向右移动时，接入滑动变阻器的阻值变大，故左侧的下端接入电路，故用一根导线将滑动变阻器的下端与电阻的右端的接线柱相连，故如下图所示：

（2）[2]发现电流表的指针无偏转，说明电路中存在断路，电压表的指针有明显的偏转，说明电压表所在的电路是通的，故是电压表所测量的电阻断路。
（3）[3][4]电流表的指针如图丙所示，分度值为0.2A，故读数为0.44A；如下表一所示，分析数据，当电阻一定时，电压变大，电流变大，故电流与电压成正比。
（4）[5]如图I—R曲线图，是一条弯曲的曲线，即当电阻增大时，电流变小，电流与电阻的乘积是一个定值，故电流与电阻成反比。
（5）[6] 在（4）的实验过程中，即探究电流与电阻的关系，故需要控制电压相同，接着换成10Ω的电阻接入电路，闭合开关后，再调节滑片至适当位置，使电压表示数为 V，此时滑动变阻器连入电路的阻值为R,则此时的电流为

故电源电压为

若将5Ω的电阻接入电路中，闭合开关调节滑片至适当位置，滑动变阻器连入电路的阻值为R1，由于是探究电流与电阻的关系，故电压表的示数相同，为V，故此时的电流为

则电源电压为

经整理可知

故R1：R的比值为2：1。
（6）[7][8]当所选的定值电阻阻值最小时，阻值为5Ω，则定值电阻两端的电压为3V，根据I—R 曲线可知，此时的电流为0.6A，最小的是滑动变阻器不接入，故此时电源电压最小，最小值为3V；为了能够利用上述的5个定值电阻得到如图14所示的数据完成实验，即所有的电阻都成完成实验，如图表格所示，控制的不变的电压为

当所选的电阻的阻值最大时为25Ω，此时的电流为

此时滑动变阻器全部接入时，总电阻最大，电压最大，故最大的示数为

故最大的电源电压为9V。

四、计算题
19．（2016·广西河池·中考真题）小华到商厦看到载货电梯后，对其结构和工作原理产生了浓厚的兴趣，他通过查阅资料了解到，电梯是通过电动机带动钢丝绳，利用滑轮组来提升货物，其机械部分结构如图甲所示，某次工作电梯在25s内将质量为500 kg的重物匀速提升15m，电动机对钢丝绳的拉力为F＝3×103N，为了安全，电梯设置有超载自动报警系统，其控制电路工作原理如图乙所示，已知电源电压U＝8V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图丙所示，求：
(1)提升物体的有用功率；
(2)滑轮组的机械效率；
(3)当电流表示数达到20 mA时，电梯会发出超载警报声，该电梯承载的物重应小于多少N？

【答案】(1) 3×103W； (2) 55.6%； (3) 8000N
【详解】
(1)电动机做的有用功
W有＝Gh＝mgh＝500kg×10N/kg×15m＝7.5×104J
提升物体的有用功率为

(2)由图可知，n＝3，则拉力端移动的距离
s＝3h＝3×15m＝45m
拉力做的总功
W总＝Fs＝3×103N×45m＝1.35×105J
滑轮组的机械效率

(3)当电流为20mA时，电路中的总电阻为

因为电阻R1和压敏电阻R2串联，所以压敏电阻的阻值为
R2＝R﹣R1＝400Ω﹣100Ω＝300Ω
根据丙图可知，当压敏电阻R2的阻值为300Ω时，电阻式压力传感器受到的压力为8000N；所以当电流表示数达到20mA时，电梯会发出超载警报声，该电梯承载的物重应小于8000N。
答：(1)提升物体的有用功率为3×103W；
(2)滑轮组的机械效率是55.6%；
(3)当电流表示数达到20 mA时，电梯会发出超载警报声，该电梯承载的物重应小于8000N
