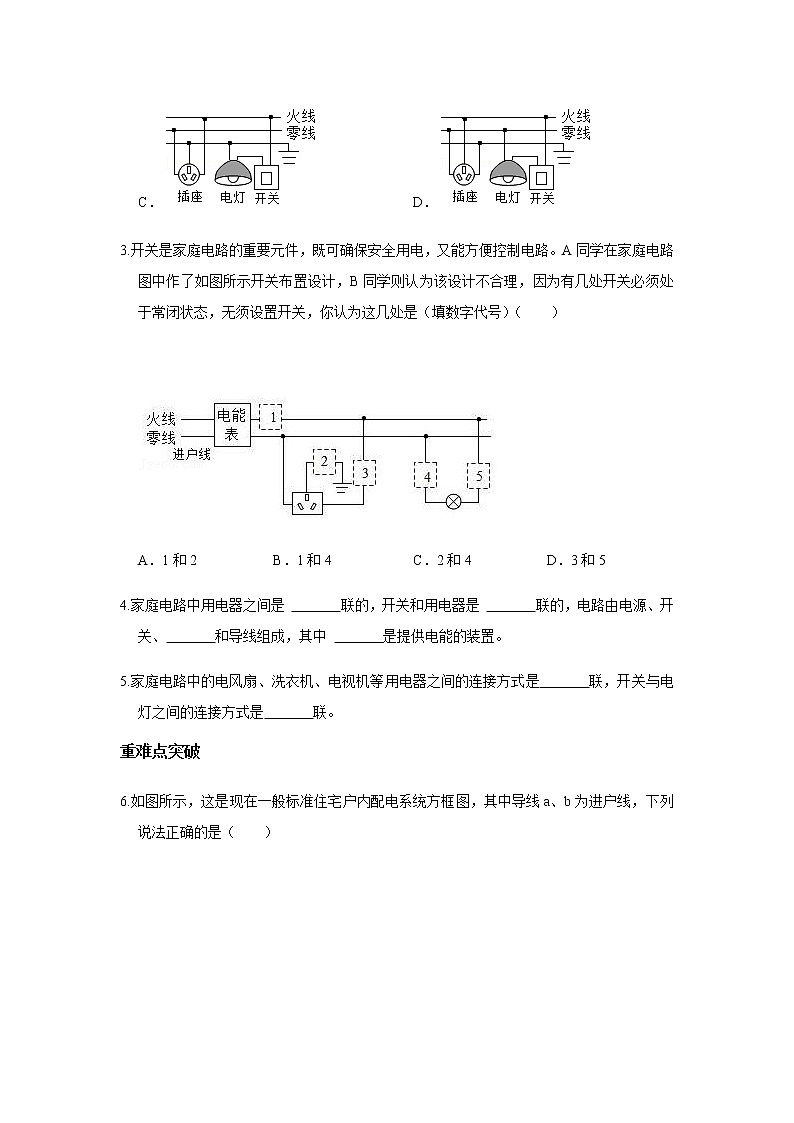

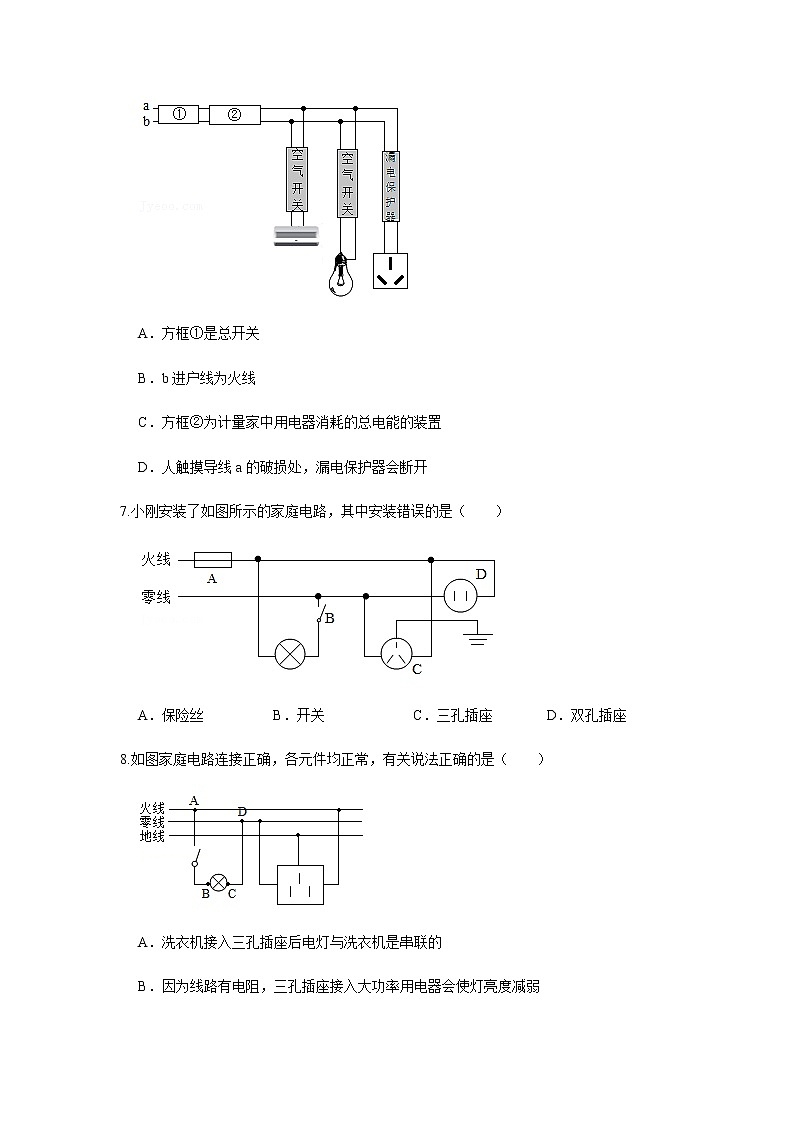

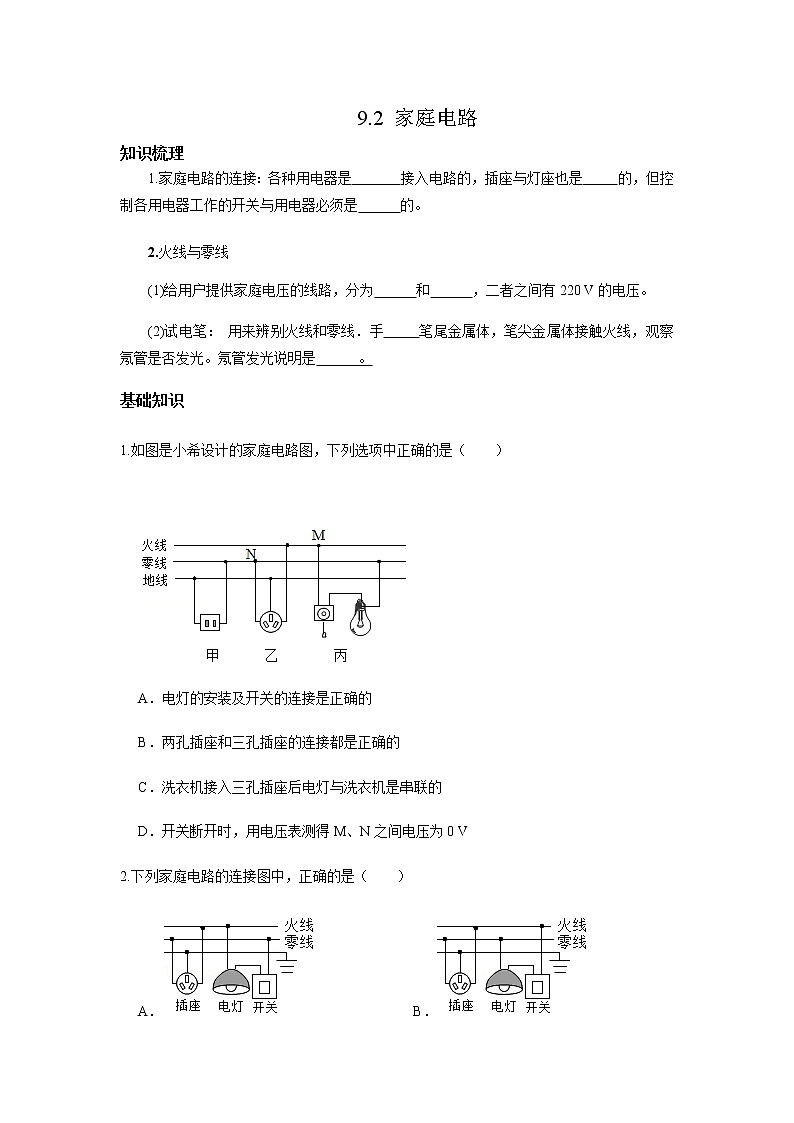

9.2 家庭电路 知识梳理1.家庭电路的连接：各种用电器是       接入电路的，插座与灯座也是     的，但控制各用电器工作的开关与用电器必须是      的。2.火线与零线(1)给用户提供家庭电压的线路，分为      和      ，二者之间有220 V的电压。(2)试电笔： 用来辨别火线和零线．手     笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。氖管发光说明是      。基础知识1.如图是小希设计的家庭电路图，下列选项中正确的是（　　） A．电灯的安装及开关的连接是正确的 B．两孔插座和三孔插座的连接都是正确的 C．洗衣机接入三孔插座后电灯与洗衣机是串联的 D．开关断开时，用电压表测得M、N之间电压为0 V2.下列家庭电路的连接图中，正确的是（　　）A． B． C． D．3.开关是家庭电路的重要元件，既可确保安全用电，又能方便控制电路。A同学在家庭电路图中作了如图所示开关布置设计，B同学则认为该设计不合理，因为有几处开关必须处于常闭状态，无须设置开关，你认为这几处是（填数字代号）（　　） A．1和2 B．1和4 C．2和4 D．3和54.家庭电路中用电器之间是 　   　联的，开关和用电器是 　   　联的，电路由电源、开关、　   　和导线组成，其中 　   　是提供电能的装置。5.家庭电路中的电风扇、洗衣机、电视机等用电器之间的连接方式是　   　联，开关与电灯之间的连接方式是　   　联。重难点突破6.如图所示，这是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（　　）A．方框①是总开关 B．b进户线为火线 C．方框②为计量家中用电器消耗的总电能的装置 D．人触摸导线a的破损处，漏电保护器会断开7.小刚安装了如图所示的家庭电路，其中安装错误的是（　　）A．保险丝 B．开关 C．三孔插座 D．双孔插座8.如图家庭电路连接正确，各元件均正常，有关说法正确的是（　　）A．洗衣机接入三孔插座后电灯与洗衣机是串联的 B．因为线路有电阻，三孔插座接入大功率用电器会使灯亮度减弱 C．闭合开关时，B点或C点都能使验电笔氖灯发亮 D．家庭电路所有用电器工作时电路电阻最大9.家庭电路中的开关和被控制的用电器是 　   　联的，家庭消耗的电能是用 　   　表来测量的。10.家庭电路中电视机和电灯的连接方式是 　   　（选填“串联”或“并联”）的，控制电灯的开关应接在 　   　（选填“零”或“火”）线上，1度电可供“220 V  40 W”的灯泡正常工作 　   　h。能力提升11.如图是常见的家庭电路。从图中发现：电灯与插座 　   　（选填“串联”或“并联”）。开关安装在 　   　（选填“火线”或“零线”）上。三孔插座的上方孔必须与 　   　（选填“火线”或“零线”或“地线”）接通。12.如图所示的家庭电路，请填写图中各部分的名称：①　   　，②　   　，③　   　，④　   　，⑤　   　。   参考答案与解析知识梳理1.并联  并联   串联 2.(1)  火线   零线 (2) 接触  火线。基础知识1.【解答】解：A.家庭电路中灯泡的接法：火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全。由图知，电灯的安装及开关的连接是正确的，故A正确；B.对于两孔插座的接法是左零右火，由图可知，两孔插座接到了零线和地线之间；图中三孔插座的左孔接零线、上孔接地线、右孔接火线，所以两孔插座的连接错误，三孔插座的连接正确，故B错误；C.洗衣机接入三孔插座后，电灯与洗衣机是独立工作、互不影响的，所以它们是并联的，故C错误；D.家庭电路中的电压为220 V，开关断开时，用电压表测得M、N之间电压为220 V，故D错误。故选：A。2.【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，AC中灯泡接法错误，BD中灯泡接法正确；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，D中三孔插座接法错误；故ACD错误，B正确。故选：B。3.【解答】解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。综上所述，无需设置的是2、4。故选：C。4.【解答】解：家庭电路中用电器工作时互不影响，是并联的；开关与被控制的用电器是串联的；电路的基本组成有电源、开关、用电器、导线，其中电源是提供电能的装置。故答案为：并；串；用电器；电源。5.【解答】解：家庭电路的电压是220 V，用电器额定电压是220 V，电风扇、洗衣机、电视机等用电器只有并联在电路中才能正常工作。开关和电灯之间是串联的，如果并联，开关闭合后将会造成电路短路。故答案为：并；串。重难点突破6.【解答】解：A.根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序，即在方框①位置应安装电能表，方框②为总开关；故A错误；B.家庭电路中，两条进户线分别为火线和零线，灯泡的开关要控制火线，则a为火线，b是零线；故B错误；C.家庭电路中发生短路或总功率过大时，电路中电流过大，空气开关断开；人触摸导线c的破损处，不会造成电流过大，所以空气开关不会断开，故C错误；D.人触摸导线a的破损处，电流直接由人体流入大地，即发生漏电，通过火线与零线的电流相差较大，漏电保护器会自动断开，起到保护作用，故D正确。故选：D。7.【解答】解：A.为了用电安全，保险丝要接到火线上，故A正确；B.火线首先进开关，再入灯泡，与灯串联，开关接法错误，故B错误；C.三孔插座左孔接零线，右孔接火线，上孔接地线，接法正确，故C正确；D.双孔插座，左孔接零线，右孔接火线，故D正确；故选：B。8.【解答】解：A.洗衣机接入三孔插座后，电灯与洗衣机是并联的，工作时互不影响，故A错误；B.线路有电阻，线路电阻与插入插座的用电器串联在电源上，用电器的电功率越大，由P＝UI可知电路中的电流越大，由U＝IR可知线路电阻分得的电压越大，用电器两端的电压越小，灯的亮度越弱，故B正确；C.闭合开关时，测电笔接触B时，测电笔接触火线，氖管发光；接触C点时，接触零线，氖管不发光，故C错误；D.家庭电路用电器是并联的，由于在并联电路中电阻越并越小，所以当所有用电器工作时，电路电阻最小，故D错误。故选：B。9.【解答】解：家庭电路中，开关和被控制的用电器为串联连接；用电器工作时，消耗电能，家庭消耗的电能是用电能表来测量的。故答案为：串；电能。10【解答】解：家庭电路中电视机和电灯的连接方式是并联的，工作时互不影响；控制电灯的开关应接在火线上，这样在断开开关时，电灯处不带电，可保证用电安全。由公式P＝得，灯泡正常工作的时间：t＝＝＝＝25 h。故答案为：并联；火；25。能力提升11.【解答】解：在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，所以电灯与插座之间是并联的；家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生；三孔插座的左孔接零线，右孔接火线，上孔接地线。故答案为：并联；火线；地线。12.【解答】解：分析上图不难看出：①是电能表；②是总开关；③是保险盒；④是两孔插座；⑤用电器。故答案为：电能表；总开关；保险盒；两孔插座；用电器。
