江苏省2021-2022学年第一学期初三物理期末专题复习：图表信息（含答案）

这是一份江苏省2021-2022学年第一学期初三物理期末专题复习：图表信息（含答案），共10页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
(考试时间:90分钟 满分:100分)
一、选择题(每小题2分，每题只有一个选项符合题意，共24分)
1.如图甲所示，长lm的粗细均匀的光滑金属杆可绕O点转动，杆上有一光滑滑环，用竖直向上的测力计拉着滑环缓慢向右移动，使杆保持水平状态，测力计示数F与滑环离开O点的距离s的关系如图乙所示，则杆重( )
A. 500 N B. 100 N C. 50 N D. 10 N
2.用图示装置探究杠杆的平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A固定，改变测力计与水平方向的夹角θ，动力臂l也随之改变，所作出的“F - θ;图像和“F-l”图像中正确的是( )
3.如图所示是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是( )
A. t4时刻物体内能为零 B. t2 , t3时刻物体内能相等
C. t2时刻物体内能比t3时刻小 D. t1时刻物体分子动能比t2时刻大
(第3题) (第5题)
4.小明竖直向上抛出一个小球，小球离手后在空中运动.如图线中，能反映小球动能Ek随时间t变化关系的是( )

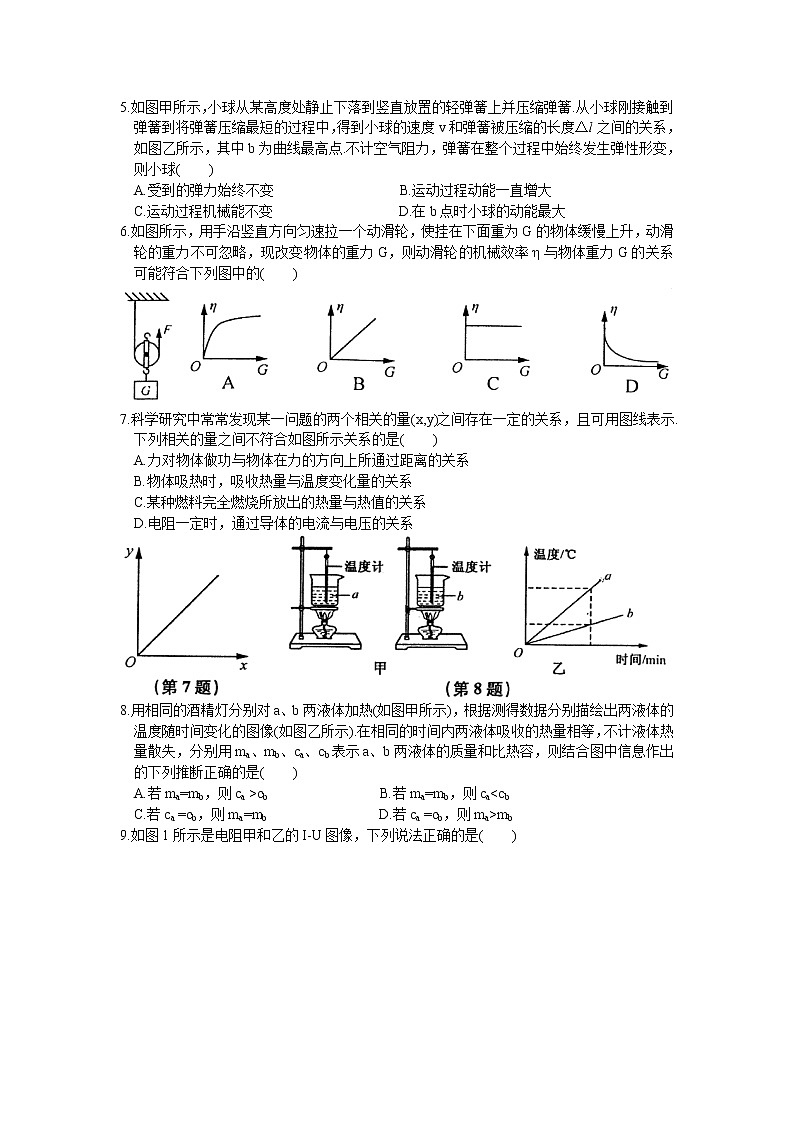

5.如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧.从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点.不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球( )
A.受到的弹力始终不变 B.运动过程动能一直增大
C.运动过程机械能不变 D.在b点时小球的动能最大
6.如图所示，用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为G的物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G，则动滑轮的机械效率η与物体重力G的关系可能符合下列图中的( )
7.科学研究中常常发现某一问题的两个相关的量(x,y)之间存在一定的关系，且可用图线表示.下列相关的量之间不符合如图所示关系的是( )
A.力对物体做功与物体在力的方向上所通过距离的关系
B.物体吸热时，吸收热量与温度变化量的关系
C.某种燃料完全燃烧所放出的热量与热值的关系
D.电阻一定时，通过导体的电流与电压的关系
8.用相同的酒精灯分别对a、b两液体加热(如图甲所示)，根据测得数据分别描绘出两液体的温度随时间变化的图像(如图乙所示).在相同的时间内两液体吸收的热量相等，不计液体热量散失，分别用ma、mb、ca、cb表示a、b两液体的质量和比热容，则结合图中信息作出的下列推断正确的是( )
A.若ma=mb，则ca >cb B.若ma=mb，则camb

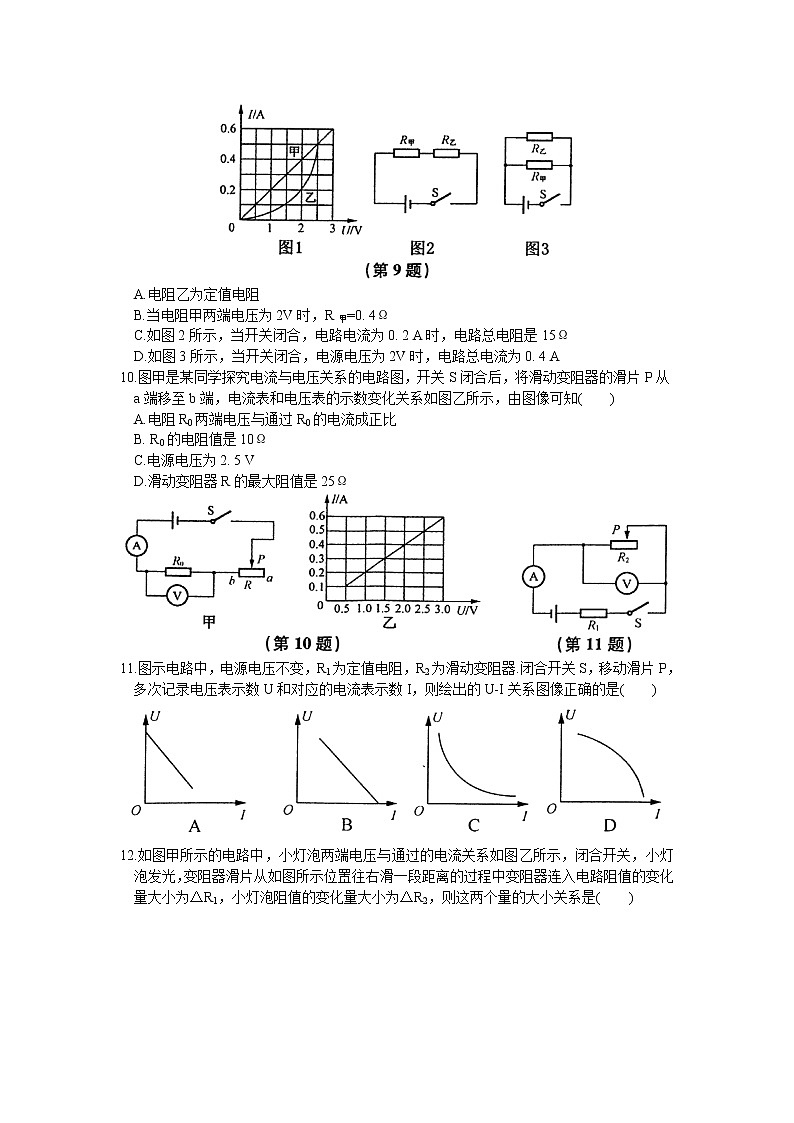

9.如图1所示是电阻甲和乙的I-U图像，下列说法正确的是( )
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲=0. 4Ω
C.如图2所示，当开关闭合，电路电流为0. 2 A时，电路总电阻是15Ω
D.如图3所示，当开关闭合，电源电压为2V时，电路总电流为0. 4 A
10.图甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可知( )
A.电阻R0两端电压与通过R0的电流成正比
B. R0的电阻值是10Ω
C.电源电压为2. 5 V
D.滑动变阻器R的最大阻值是25Ω
11.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器.闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图像正确的是( )
12.如图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，变阻器滑片从如图所示位置往右滑一段距离的过程中变阻器连入电路阻值的变化量大小为△R1，小灯泡阻值的变化量大小为△R2，则这两个量的大小关系是( )
A. △R1=△R2 B. △R1>△R2 C. △R1c乙 ).
(2)将如图2中的器材连线完整.要求:两灯串联，电压表只测L1灯两端的电压.
24.(9分)为了将放置在水平地面上重G=100 N的重物提升到高处，小明同学设计了图甲所示的滑轮组装置.当小明用图乙所示随时间变化的竖直向下拉力F拉绳时，重物的速度v和上升的高度h随时间t变化的关系图像分别如图丙和丁所示.不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向.求:
(1)在2-3 s内，滑轮组的机械效率η.
(2)在1-2s内，拉力F的平均功率P.
25.(10分)如图所示是某压力测力计的电路原理示意图.图中电源电压为7. 5 V并保持不变;定值电阻R0的规格是“400Ω15 mA”，起保护电路的作用;G是由灵敏电流表改装成的指针式测力显示器(电阻忽略不计);R是一种新型
电子元件，在压力不超过600 N的前提下，
其阻值随压力大小的变化规律如表格中数
据所示.
(1)分析表格数据可知:电子元件的阻值R随压力F变化的关系式是R= .
(2)该测力计的量程是多少?
(3)若要增大该测力计的量程，请说出两种改进方法.
26.(10分)某同学在“研究杠杆平衡条件”的实验中，进行了如下实验操作:
a.把杠杆的中点支在支架上;
b.把钩码挂在杠杆的两边，改变钩码的位置使杠杆在水平位置平衡;
c.记下两边的钩码的重，用尺量出它们的力臂，记下实验数据;
d.改变力和力臂数值，做三次实验;
e.求出各次实验的动力乘以动力臂和阻力乘以阻力臂数值.
(1)该同学在操作过程中漏掉了一个重要步骤，请补上这个重要的步骤:
.
(2)如果实验中所用钩码的质量都相等，如图所示，如果在甲图杠杆的B点处应该挂
个钩码，才能使杠杆在水平位置平衡;平衡后若再给两边分别加挂上同样的重物，则杠杆将 (选填“仍平衡”“左端下沉”或“右端下沉”).
(3)如果在图乙中杠杆的C点处改用弹簧测力计拉，为了使杠杆在水平位置平衡时弹簧测力计的示数最小，则应沿 方向拉弹簧测力计.
(4)如图丙所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个“拉力一距离传感器”竖直作用在杆上，并能使杆始终保持水平平衡.该传感器显示其拉力F与作用点到O点距离x的变化关系如图丙中图像所示.可知该金属杆重
N.
27.(12分)小敏用如图甲所示的电路研究通过导体的电流与导体电阻的关系，电源电压恒为6V.改变电阻R的阻值，调节滑动变阻器滑片，保持电阻R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中.
(1)在实验过程中，移动变阻器滑片时，眼睛应注视 .
A.变阻器滑片 B.电压表示数 C.电流表示数
(2)在丙图中，用笔画线代替导线，将电路连接完整.
(3)实验中，他所选择的变阻器是 .
A. 10Ω 0. 5 A B. 20Ω 1 A C. 50Ω 2A
(4)乙图中阴影部分面积表示的物理量是 .
(5)在实验过程中，如果出现了电流表示数为0，但电压表示数为2V，电路发生的故障可能是 .
参考答案
一、选择题
1. B 2. D 3. D 4. C 5. D 6. A 7. C 8. B
9. C 10. D 11. B 12. B
二、填空题
13.大于 5：3
14.小于 1.575×105
15.做了功 D 弹性势能
16. 6×106 0～2 min 63%
17.变小 变小 保护电路
18.右 左 C
19.20 0.2
20. 10 12
21.F1×l1=0.3 N·m
三、解答题
22.(1)3.6×105 800
(2)略(使用交流电源符号)
23.(1)

(2)

24.(1) 83.3%
(2) 187.5 W
25.(1) 300-0.4 F
(2) 0～500 N
(3)方法一:换R0，增大R0的阻值;
方法二:换电源，减小电源电压
26.(1)调节平衡螺母，使杠杆在水平位置平衡
(2) 4 左端下沉
(3)竖直向上
(4) 10
27.(1) B
(2)略
(3) C
(4)电阻R两端的电压
(5)电流表短路
