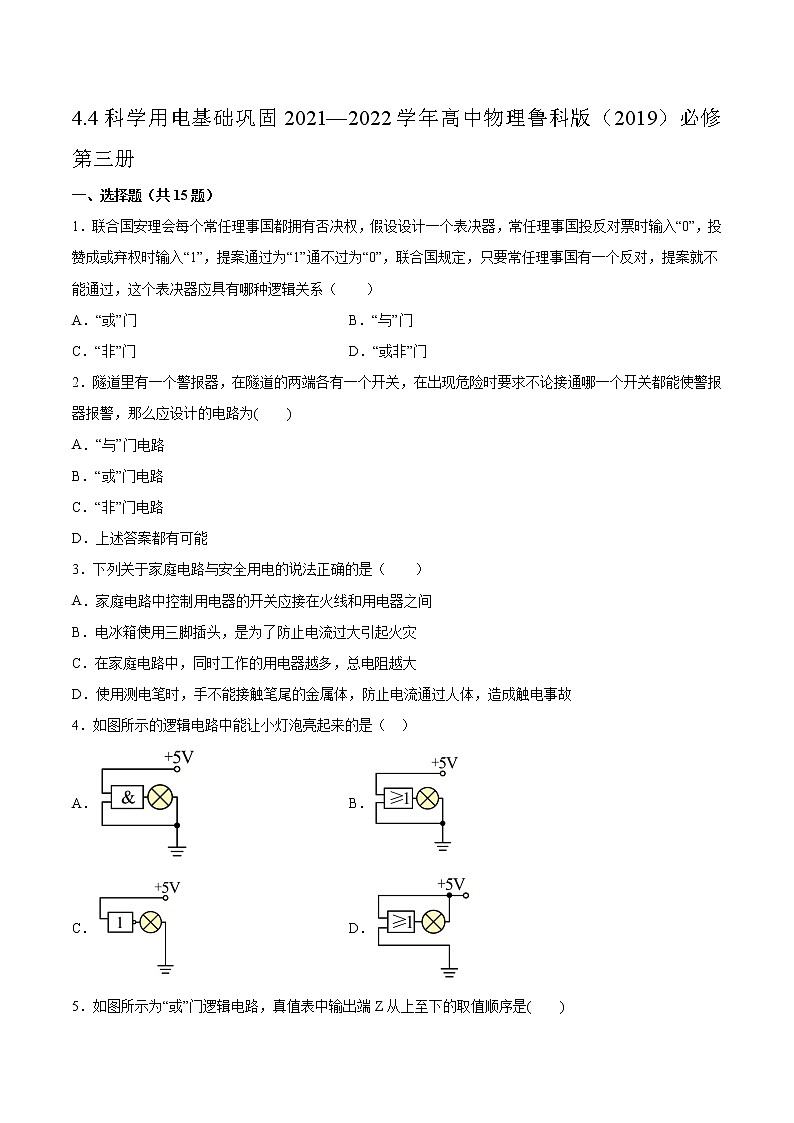

4.4科学用电基础巩固2021—2022学年高中物理鲁科版（2019）必修第三册

一、选择题（共15题）

1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”通不过为“0”，联合国规定，只要常任理事国有一个反对，提案就不能通过，这个表决器应具有哪种逻辑关系（　　）

A．“或”门 B．“与”门

C．“非”门 D．“或非”门

2．隧道里有一个警报器，在隧道的两端各有一个开关，在出现危险时要求不论接通哪一个开关都能使警报器报警，那么应设计的电路为(　　)

A．“与”门电路

B．“或”门电路

C．“非”门电路

D．上述答案都有可能

3．下列关于家庭电路与安全用电的说法正确的是（　　）

A．家庭电路中控制用电器的开关应接在火线和用电器之间

B．电冰箱使用三脚插头，是为了防止电流过大引起火灾

C．在家庭电路中，同时工作的用电器越多，总电阻越大

D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故

4．如图所示的逻辑电路中能让小灯泡亮起来的是（  ）

A． B．

C． D．

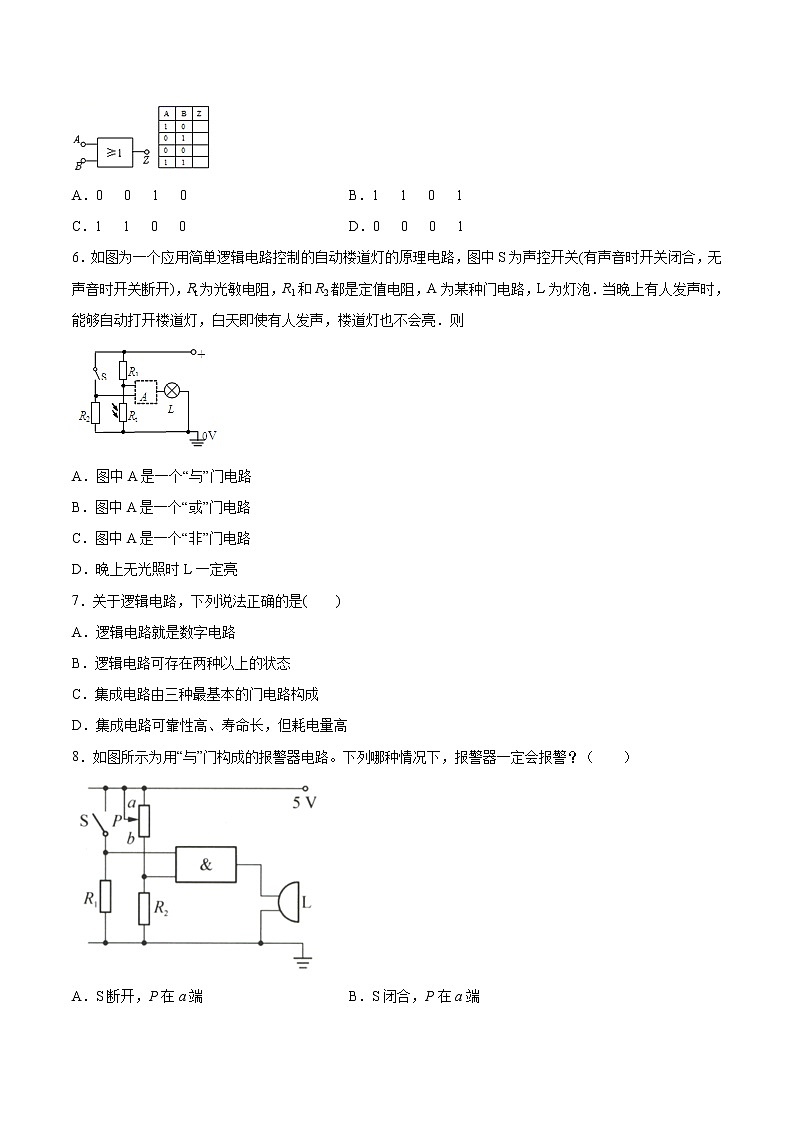

5．如图所示为“或”门逻辑电路，真值表中输出端Z从上至下的取值顺序是(    )

A．0   0   1   0 B．1   1   0   1

C．1   1   0   0 D．0   0   0   1

6．如图为一个应用简单逻辑电路控制的自动楼道灯的原理电路，图中S为声控开关(有声音时开关闭合，无声音时开关断开)，Rt为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为灯泡．当晚上有人发声时，能够自动打开楼道灯，白天即使有人发声，楼道灯也不会亮．则

A．图中A是一个“与”门电路

B．图中A是一个“或”门电路

C．图中A是一个“非”门电路

D．晚上无光照时L一定亮

7．关于逻辑电路，下列说法正确的是(　　)

A．逻辑电路就是数字电路

B．逻辑电路可存在两种以上的状态

C．集成电路由三种最基本的门电路构成

D．集成电路可靠性高、寿命长，但耗电量高

8．如图所示为用“与”门构成的报警器电路。下列哪种情况下，报警器一定会报警？（　　）

A．S断开，P在a端 B．S闭合，P在a端

C．S断开，P在b端 D．S闭合，P在b端

9．下列说法正确的是（　　）

A．元电荷是指电子或者质子本身

B．库仑提出了电荷周围存在由它产生的电场

C．安培提出了电荷周围存在着由它产生的电场

D．从榆林到西安可以乘坐汽车到达也可以乘坐火车到达，体现了“或”的逻辑关系。

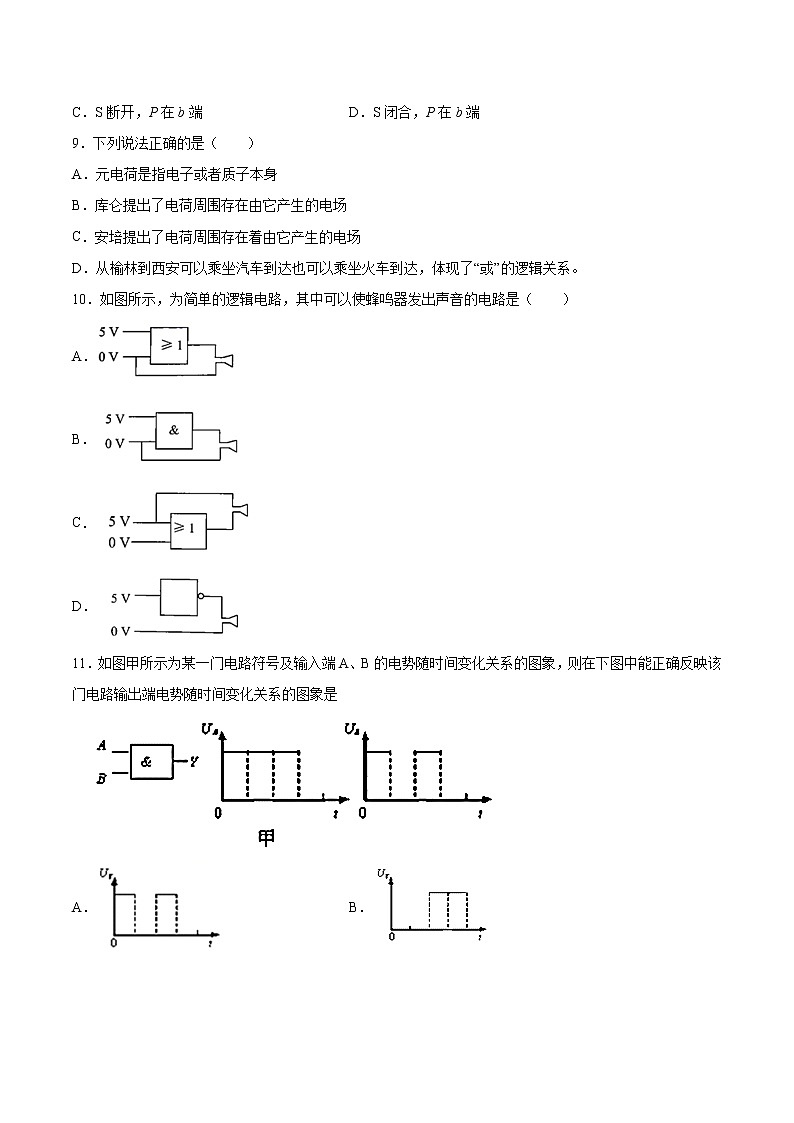

10．如图所示，为简单的逻辑电路，其中可以使蜂鸣器发出声音的电路是（　　）

A．

B．

C．

D．

11．如图甲所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则在下图中能正确反映该门电路输出端电势随时间变化关系的图象是

A． B．

C． D．

12．全自动洗衣机的控制器一般选择（　　）

A．与门控制方式 B．或门控制方式

C．非门控制方式 D．与非门控制方式

13．许多楼道的灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没反应．它的控制电路是几种传感器的信号通过一个门电路后进入执行电路，这个门电路是（   ）

A．非门电路 B．或门电路 C．与门电路 D．以上答案都不是

14．某同学使用热敏电阻来控制蜂鸣器，在发生火警时蜂鸣器报警。已知该热敏电阻在常温下电阻值约为，温度越高，阻值越小，当温度高于时阻值低于，下列电路设计中最符合要求的是（　　）

A． B．

C． D．

15．在登录你的电子邮箱的过程中，要有两个条件，一个是用户名，另一个是用户名所对应的密码，要成功登录，他们体现下列哪种逻辑关系（　　）

A．“与”门

B．“或”门

C．“非”门

D．“或非”门

二、填空题（共4题）

16．如图甲所示，电源电动势E=3V，内电阻r=1Ω，外电阻R=5Ω，电路中的电表均为理想电表．则当开关S闭合时，电流表的读数为_____A，电压表的读数为_____V；处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫做逻辑电路，如图乙所示为“____”逻辑电路．

17．如图所示电路称为______（选填 “与”、“或”、“非”）门电路，若把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则在真值表中X为______，Z为______。

18．如甲图所示，平行板电容器水平放置，质量为m、带电量为+q的油滴恰能静止于板间的P点（重力加速度为g，平行板间电场可视为匀强电场），由此可知电容器的上极板带_________（选填“正”或“负”）电，板间电场的场强大小E=_________；如乙图所示，两个开关A、B串联，控制同一个灯泡L，在这个电路中，只有两个开关同时闭合，灯L才亮，这种关系叫做“_______”逻辑关系（选填“与”、“或”或“非”）。

19．在测定金属电阻率的试验中，某同学连接电路如图所示．闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：

①若电流表示数为零、电压表示数为E，则发生故障的是_____________（填“待测金属丝”“滑动变阻器”或“电键”）．

②若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至______档（填“欧姆×100”“直流电压10V”或者“直流电流2.5”）,再将_________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．若只有滑动变阻器断路，则多用电表的示数依次是_________、____、______．

三、综合题（共4题）

20．家庭用电中主要可采取哪些措施达到节约用电的目的？上网查查，再与同学交流。

21．为汽车发动机的冷却风扇设计一个控制电路，要求当发动机温度过高时，风扇自动开启，且只有在点火开关闭合时风扇才开启工作。请在图中，用正确的符号组成符合要求的电路。

22．某同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。

(1)如图（a）所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10A  250V字样，其中的“10A”表示什么意思？

(2)他仔细观察三只插脚，如图（b）所示，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头，也是这种情况。这样设计有什么好处？

23．某同学设计了一个楼道应急灯的控制电路，如图所示，当电网停电时，应急灯自动打开，来电时，应急灯自动熄灭，图中、为分压电阻，以使门电路获得合适的电压，J是应急灯开关控制继电器（图中未画出应急灯电路），请在虚线框内画出需要的门电路符号。

参考答案

1．B

2．B

3．A

4．B

5．B

6．A

7．A

8．D

9．D

10．A

11．A

12．A

13．C

14．B

15．A

16．0.5    2.5    非

17．与    0    1

18．负        与

19．①待测金属丝    ②直流电压10V；    红    0、    E、    E

20．

家用电器不要让它长时间处于待机状态，一来浪费电，二来会减短家用电器使用寿命。包括电视机，空调，音响，微波炉等等。空调，调节到适宜的温度，夏天过低冬天过暖自然就更费电。有时候你觉得温度达不到你的要求，注意定期清洗空调的过滤网，调节空调的风向。电热水器，温度尽量控制在适度。冬天高一些，夏天可以调节低一些。这样可以省电。夏天调节在42度就够洗澡了（也许还可以再低一些）。冬天52度左右，来客人人多了就再调节高一些。电冰箱，减少开关电冰箱的次数和每次打开的时间。最关键的是要合理摆放冰箱内的食物。要保持冰箱内空气的循环，不要摆得过于拥挤。如果冰箱内过于空，也会浪费电的。等待冷冻的食物，可以从冷冻室移到冷藏室解冻，这样可以同时释放一些冷气给冷藏室。电脑，在不使用的时候就关掉。或者至少可以关掉显示器。或买一个液晶的，可以节约不少电。尽量购买有开关的插座，这样方便切断电源。

21．A为热敏电阻，B为可变电阻，C为点为开关，D为电阻，门电路为“与”门。

22．(1)允许通过的最大电流为10A；(2)使电流通过导线导入大地，人也不会触电。

23．
