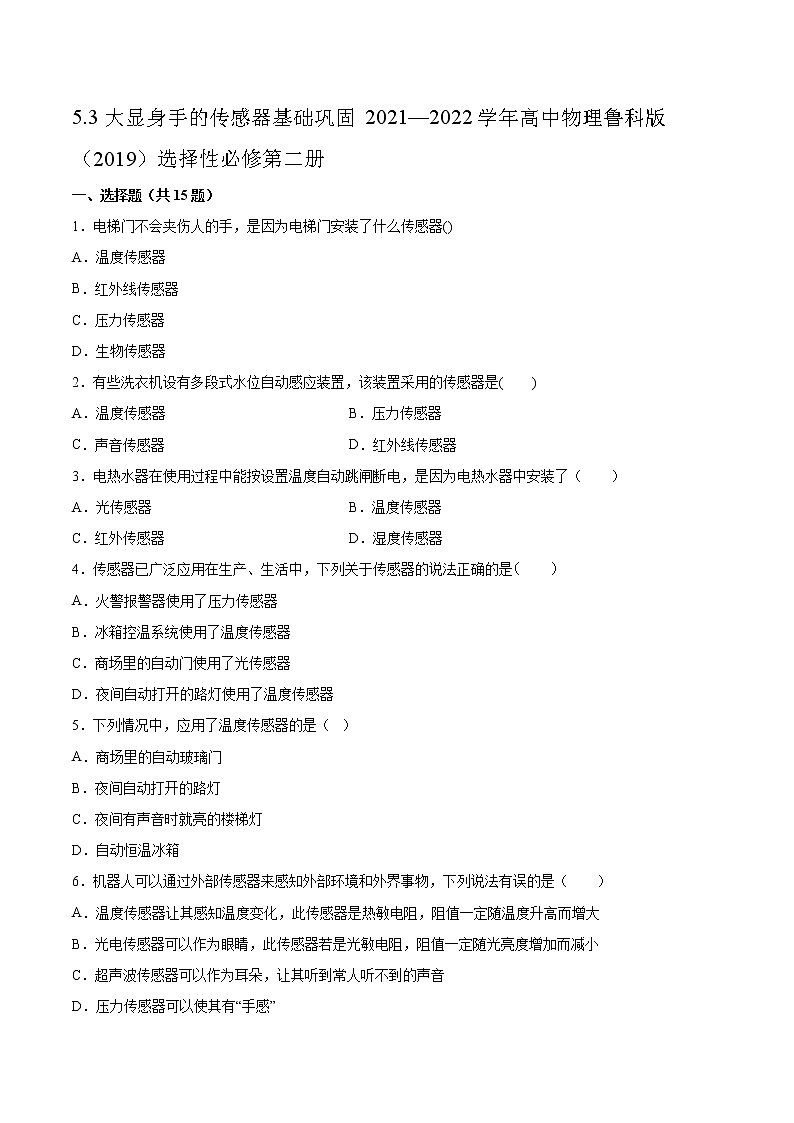

5.3大显身手的传感器基础巩固2021—2022学年高中物理鲁科版（2019）选择性必修第二册一、选择题（共15题）1．电梯门不会夹伤人的手，是因为电梯门安装了什么传感器()A．温度传感器B．红外线传感器C．压力传感器D．生物传感器2．有些洗衣机设有多段式水位自动感应装置，该装置采用的传感器是(　　)A．温度传感器 B．压力传感器C．声音传感器 D．红外线传感器3．电热水器在使用过程中能按设置温度自动跳闸断电，是因为电热水器中安装了（        ）A．光传感器 B．温度传感器C．红外传感器 D．湿度传感器4．传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是　　A．火警报警器使用了压力传感器B．冰箱控温系统使用了温度传感器C．商场里的自动门使用了光传感器D．夜间自动打开的路灯使用了温度传感器5．下列情况中，应用了温度传感器的是（   ）A．商场里的自动玻璃门B．夜间自动打开的路灯C．夜间有声音时就亮的楼梯灯D．自动恒温冰箱6．机器人可以通过外部传感器来感知外部环境和外界事物，下列说法有误的是（　　）A．温度传感器让其感知温度变化，此传感器是热敏电阻，阻值一定随温度升高而增大B．光电传感器可以作为眼睛，此传感器若是光敏电阻，阻值一定随光亮度增加而减小C．超声波传感器可以作为耳朵，让其听到常人听不到的声音D．压力传感器可以使其有“手感”

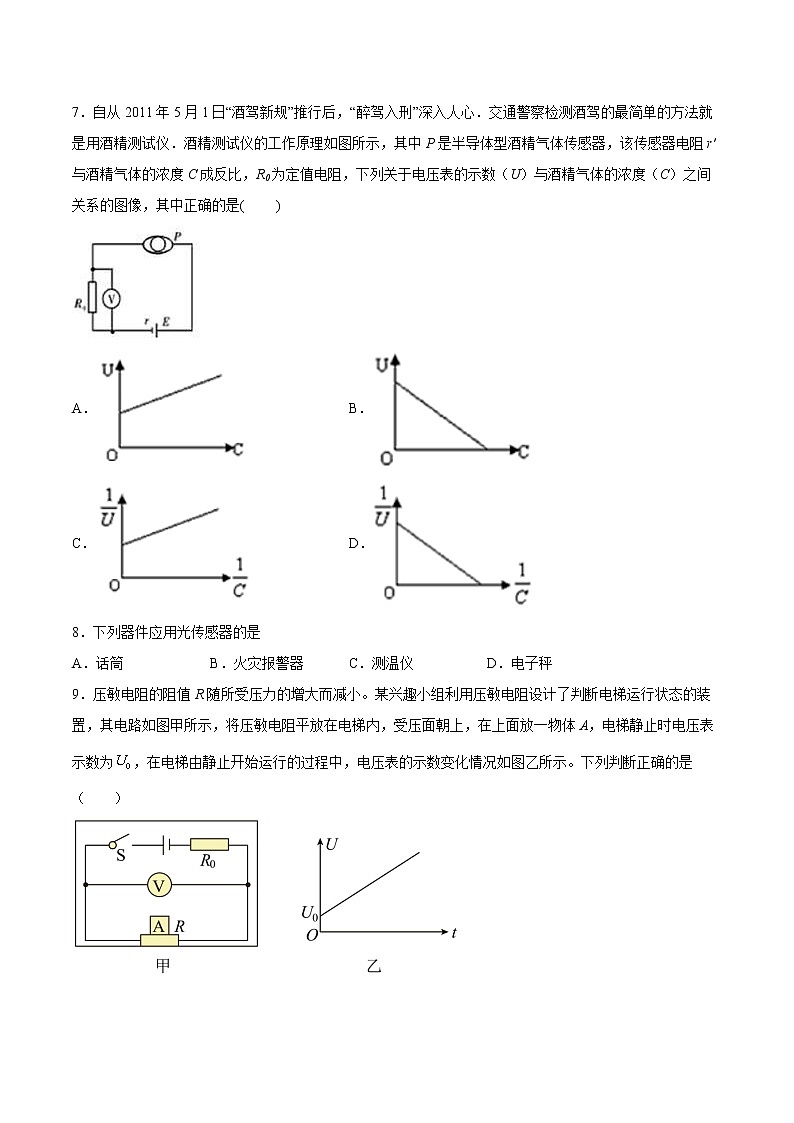

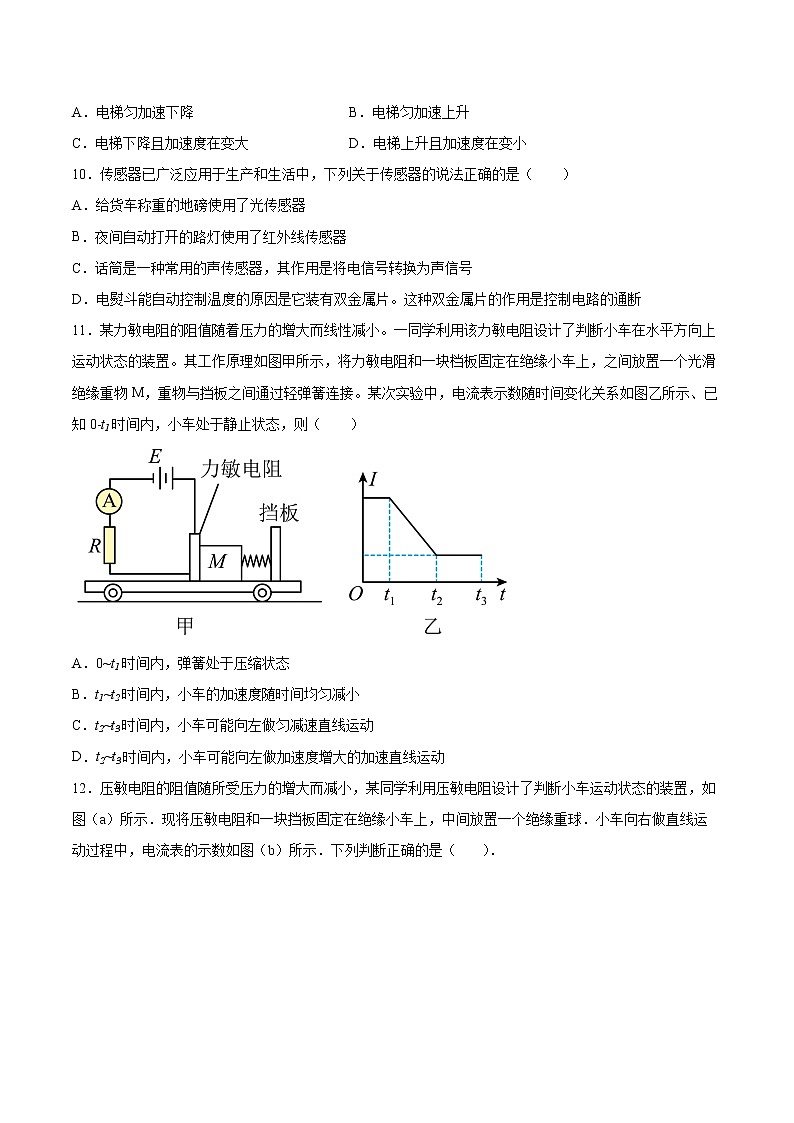

7．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是(　 　)A． B．C． D．8．下列器件应用光传感器的是A．话筒 B．火灾报警器 C．测温仪 D．电子秤9．压敏电阻的阻值R随所受压力的增大而减小。某兴趣小组利用压敏电阻设计了判断电梯运行状态的装置，其电路如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A，电梯静止时电压表示数为，在电梯由静止开始运行的过程中，电压表的示数变化情况如图乙所示。下列判断正确的是（　　） A．电梯匀加速下降 B．电梯匀加速上升C．电梯下降且加速度在变大 D．电梯上升且加速度在变小10．传感器已广泛应用于生产和生活中，下列关于传感器的说法正确的是（　　）A．给货车称重的地磅使用了光传感器B．夜间自动打开的路灯使用了红外线传感器C．话筒是一种常用的声传感器，其作用是将电信号转换为声信号D．电熨斗能自动控制温度的原因是它装有双金属片。这种双金属片的作用是控制电路的通断11．某力敏电阻的阻值随着压力的增大而线性减小。一同学利用该力敏电阻设计了判断小车在水平方向上运动状态的装置。其工作原理如图甲所示，将力敏电阻和一块档板固定在绝缘小车上，之间放置一个光滑绝缘重物M，重物与挡板之间通过轻弹簧连接。某次实验中，电流表示数随时间变化关系如图乙所示、已知0-t1时间内，小车处于静止状态，则（　　）A．0~t1时间内，弹簧处于压缩状态B．t1~t2时间内，小车的加速度随时间均匀减小C．t2~t3时间内，小车可能向左做匀减速直线运动D．t2~t3时间内，小车可能向左做加速度增大的加速直线运动12．压敏电阻的阻值随所受压力的增大而减小，某同学利用压敏电阻设计了判断小车运动状态的装置，如图（a）所示．现将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表的示数如图（b）所示．下列判断正确的是（       ）．A．在时间至内，小车做匀速直线运动B．在时间至内，小车做匀加速直线运动C．在时间至内，小车做匀速直线运动D．在时间至内，小车做匀加速直线运动13．为了节能和环保，一些公共场所用光敏电阻来自动控制照明系统的开关，如图甲所示，其中电源电动势，内阻不计，定值电阻，电阻是光敏电阻，阻值大小随光的强弱变化而变化，二者对应关系截图如表所示，物理学中用照度描述光的强弱，光越强，照度越大，是照度的单位。是电磁开关，内部结构如图乙所示，当电磁铁中通过的电流大于时，电磁铁吸合铁片，下列说法正确的是（　　）照度/0.20.40.60.81.01.2电阻/754028232018A．光敏电阻的阻值大小随照度的增大而均匀减小B．电磁开关利用了互感现象C．当照度小于时，照明系统自动开启D．增加电磁铁线圈匝数，照明系统平均每天的工作时间边长14．如图是某电子秤的原理图，人只要站在踏板上，仪表G就能显示人的体重，踏板下面的传感器R实质是一个阻值可随压力大小而变化的电阻，显示体重的仪表G实质是理想电流表，如果不计踏板的质量，电阻R随人的体重G变化的函数关系式为R＝a－kG(a、k是常量，G和R的单位分别是N和Ω)．下列说法正确的是A．传感器R不是力电传感器B．如果要增加电子秤的量程，滑动变阻器R′接入电路中的电阻应调大C．如果要增加电子秤的灵敏度，滑动变阻器R′接入电路中的电阻应调大D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘的零刻度处15．家用电饭锅使用的传感器类型是：（     ）A．温度传感器 B．红外传感器C．声音传感器 D．湿度传感器二、填空题（共4题）16．电饭煲的工作原理如图所示，可分为两部分，即控 制部分：由S2、R1和黄灯组成，工作（加热）部分；有发热 电阻 R3、R2和红灯组成，S1是一个磁钢限温开关，手动闭合， 当此开关的温度达到居里点（103℃）时，自动断开，且不能自 动复位，S2是一个双金属片自动开关，当温度达到70℃—80℃ 时，自动断开，低于70℃时，自动闭合，红灯、黄灯是指示灯， 通过其电流必须较小，所以 R1、R2起_____作用，R3是发热 电阻．接通电源并按下 S1后，黄灯熄而红灯亮，R3发热，当温度达到70℃—80℃时，S2断开，当温度达到103℃时饭熟，S1断开，，当温度降到70℃以下时， S2闭合，电饭煲处于保温状态，由以上描述可知 R2____R3（填﹤或﹦或﹥），若用电饭煲烧水时， S1_______（填“会”或“不会”）自动断开．17．传感器是一种把非电学量转换电学量的元件，常见的传感器有压力传感器、温度传感器、声音传感器和光敏电阻传感器．电饭锅中用到了 _______传感器，超市里的电子秤中用到了__________传感器．18．信息化时代的生活，许多地方都需要传感器。例如，要用光和声来控制楼道电灯的开关，就要用到_____传感器。为防止火灾的发生，在宾馆房间的天花板上大多有一个小盒子，当房间失火时它能感知出现的烟雾，通过电路发出警报。这个小盒子就是_____传感器。19．如图甲所示是大型机械厂里用来称重的电子吊秤，其中实现称重的关键元件是拉力传感器。其工作原理是：挂钩上挂上重物，传感器中拉力敏感电阻丝在拉力作用下发生形变，其长度和横截面积都发生变化，拉力敏感电阻丝的电阻也随着发生变化，再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成将所称物体重量变换为电信号的过程。(1)小明找到一根拉力敏感电阻丝RL，其阻值随拉力变化的图像如图乙所示，再按图丙所示电路制作了一个简易“吊秤”，电路中电源电动势E约15V，内阻约2Ω；灵敏毫安表量程为10mA，内阻约5Ω；R是电阻箱，最大阻值是9999Ω；RL接在A、B两接线柱之间，通过光滑绝缘滑环可将重物吊起，接通电路完成下列操作：a.滑环下不吊重物时，调节电阻箱，当电流表为某一合适示数I时，读出电阻箱的读数R1；b.滑环下吊上待测重物，测出电阻丝与竖直方向的夹角为θ；c.调节电阻箱，使电流表的示数仍为I，读出此时电阻箱的读数R2，则拉力敏感电阻丝的电阻增加量为_______；(2)设R－F图像的斜率为k，则待测重物的重力G的表达式为G＝_______（用以上测得的物理量表示），若测得θ=（sin=0.8，cos=0.6），R1、R2分别为1052Ω和1030Ω，则待测重物的重力G=_______N（结果保留三位有效数字）。三、综合题（共4题）20．一般说来，物体在温度升高时膨胀，温度降低时收缩，这一现象称为热胀冷缩．在相同的条件下，气体的热胀冷缩最显著，液体次之，固体最不显著．固体、液体、气体的这种性质都可以被利用．有一些电冰箱中的自动温度控制装置，就是根据气体热胀冷缩的性质制成的．如图是它的结构示意图，其中金属盒是用薄的弹性钢片制作，表面有一些环状波纹，内部密封有一定量的气体．结合图片尝试分析它的控温原理．21．加速度计是测定物体加速度的仪器，在现代科技中，它已成为导弹、飞机、潜艇或宇宙飞船制导系统的信息源，如图所示为应变式加速度计，当系统加速时，加速度计中的敏感元件也处于加速状态，敏感元件由弹簧连接并架在光滑支架上，支架与待测系统固定在一起，敏感元件下端滑动臂可在滑动变阻器R上自由滑动，静止时位于滑动变阻器中央，当系统加速时，敏感元件发生位移，并转化成电信号输出，已知敏感元件的质量为m，两侧弹簧的劲度系数为k，电源电动势为E，内阻不计，滑动变阻器的总阻值为R，有效长度为L，静态时输出电压为U0，问如何用输出信号的电压U来表示待测系统的加速度。22．请用仪器：热敏电阻，学生电源，继电器，滑动变阻器，开关，导线等设计一个由温度控制小灯泡发亮的电路．23．如图所示,图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路,继电器的电阻为100Ω．当线圈的电流大于或等于10mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E=3.0V．内阻可以不计．图中的“电源”是恒温箱加热器的电源．问：(1)应该把恒温箱内的加热器接在A、B端间还是C、D端？     (2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为多大？
参考答案：1．C2．B3．B4．B5．D6．A7．C8．B9．C10．D11．AD12．D13．C14．B15．A16．     限流                  大于     不会17．     温度     压力18．     声光     光19．               13220．当电冰箱内的温度高于设定温度时，金属盒内的气体膨胀，使金属盒的两个侧面凸起来，透过连杆带动控制连杆，动触点向右移动，与两静触点接触，接通工作电路，压缩机工作，电冰箱内温度降低．当温度降低至设定温度以下，金属盒内气体体积减小，金属盒的两个侧面凹进去，通过连杆带动控制连杆，动触点向左移动，导致动触点与静触点分离，切断工作电路，压缩机停止工作．如此反复，保持电冰箱内的温度不高于设定温度．   21．22．23．(1)A、B   (2)
