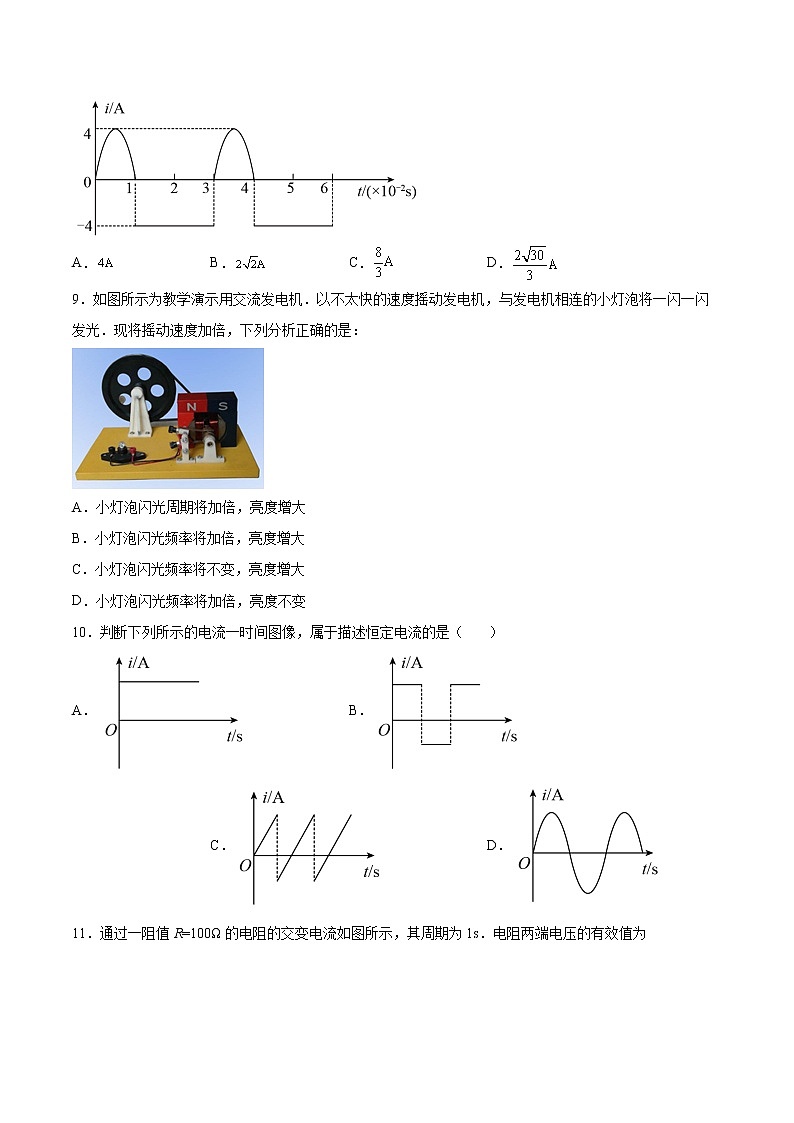

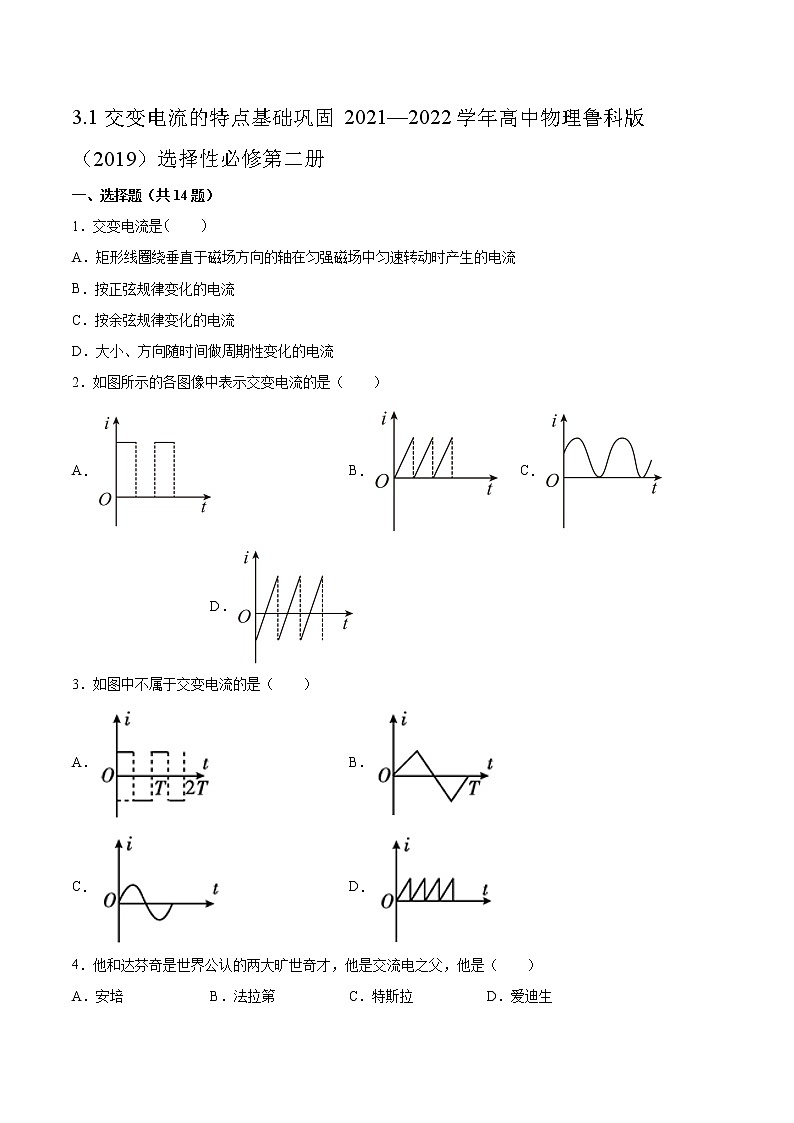

3.1交变电流的特点基础巩固2021—2022学年高中物理鲁科版（2019）选择性必修第二册一、选择题（共14题）1．交变电流是　　A．矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动时产生的电流B．按正弦规律变化的电流C．按余弦规律变化的电流D．大小、方向随时间做周期性变化的电流2．如图所示的各图像中表示交变电流的是（　　）A． B． C． D．3．如图中不属于交变电流的是（　　）A． B．C． D．4．他和达芬奇是世界公认的两大旷世奇才，他是交流电之父，他是（　　）A．安培 B．法拉第 C．特斯拉 D．爱迪生5．如图甲所示，螺线管竖直置于靠近水平桌面的上方，质量为m的闭合金属圆环平放在桌面上，螺线管的中轴线与圆环相交。现在螺线管中通入如图乙所示的正弦交变电流，规定图甲中标出的电流方向为正方向。圆环始终静止，下列说法正确的是（　　）A．内，从上向下看圆环中感应电流方向为顺时针B．内，圆环中的感应电动势逐渐减小C．内，圆环对桌面的压力大于mgD．内，圆环对桌面的摩擦力方向向左6．家庭电路的交变电流图象为如图所示中的(　　)A． B． C． D．7．如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（　　）A． B．C． D．8．一交变电流的图像如图所示，则该交变电流的有效值为（　　）A． B． C． D．9．如图所示为教学演示用交流发电机．以不太快的速度摇动发电机，与发电机相连的小灯泡将一闪一闪发光．现将摇动速度加倍，下列分析正确的是：A．小灯泡闪光周期将加倍，亮度增大B．小灯泡闪光频率将加倍，亮度增大C．小灯泡闪光频率将不变，亮度增大D．小灯泡闪光频率将加倍，亮度不变10．判断下列所示的电流一时间图像，属于描述恒定电流的是（       ）A． B． C． D．11．通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s．电阻两端电压的有效值为A．12V B．4V C．15V D．8V12．一个边长为6cm的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为磁感应强度B随时间t的变化关系如图所示，则线框中感应电流的有效值为　　A． B． C． D．13．某实验装置如图所示，在铁芯P上绕着两个线圈A和B。在线圈A中通入电流i与时间t的关系如图A、B、C、D所示，那么在t1~t2这段时间内，可以观察到线圈B中产生交变电流的是（　　）A． B．C． D．14．下列各图中不属于交变电流的是（       ）A． B． C． D．二、填空题（共4题）15．用测电笔辨别火线和零线时，应用手接触_____，笔尖接触电线，______表明接触的是零线。16．判断下列图像表示的电流属于直流还是交流(    )A． B． C． D．17．为了防止静电的危害，富兰克林通过一系列实验，发现了_______放电现象，并且在1753年发明了避雷针．电荷的_____形成电流；大小和____随时间发生周期性变化的电流叫交流电．18． （1）如图所示电路，已知电源的电动势E＝3V，内阻r=1Ω，外电阻R＝5Ω．若电键S闭合，则理想电流表示数为______A．（2）我国居民照明电路使用的是______（选填“交变电流”或“恒定电流” ），电压为______V（选填“220”或“380” ）．三、综合题（共4题）19．一个标有“220V 60W的灯泡能接220V的交流电源上吗?一个耐压值为220V的电容呢?为什么?20．我国交变电流的周期和频率各是多少?家用交变电流电压的有效值、最大值又是多少?21．家用电子调光灯的调光功能是用电子线路将输入的正弦式交流电压的波形截去一部分来实现的,由截去部分的多少来调节电压,从而实现灯光的可调,比过去用变压器调压方便且体积小.某电子调光灯经调整后电压波形如图所示,求灯泡两端的电压的有效值？22．如图是一种利用电磁原理制作的充气泵的结构示意图，其工作原理类似于打点计时器。当电磁铁通入电流时，可吸引或排斥上部的小磁铁，从而带动弹性金属片对橡皮碗下面的气室施加力的作用，达到对外充气的效果。回答下列问题：（1）当电流从电磁铁的接线柱a流入时，发现吸引小磁铁向下运动，则电磁铁的上端为什么极？小磁铁的下端为什么极？（2）这种充气泵应该用直流电还是交流电？简单分析其原因；（3）为增强磁场，电磁铁的铁芯绕在磁性材料上，而磁性材料可分为硬磁性材料和软磁性材料，这种电磁铁的铁芯应该采用哪种磁性材料？为什么？
参考答案：1．D2．D3．D4．C5．C6．A7．C8．D9．B10．A11．B12．B13．D14．A15．     笔尾金属体     氖管不发光16．AB是直流电，CD是交流电。17．     尖端     定向移动     方向18．     0.5     交变电流     22019．一个标有“220V 60W的灯泡，额定电压有效值为220V，则能接220V的交流电源上；因交流电的最大值为311V，则耐压值为220V的电容不能接到该电源上。20．0.02s；50Hz；220V；311V21．22．（1）电磁铁上端为极，小磁铁下端为极；(2)交流电。用交流电可以让电磁铁上端的磁极交替变化，从而让气室不断从外吸气，对目标充气。如果用直流电，小磁铁要么被吸引，要么被排斥远离，无法连续充气。(3)采用软磁性材料。软磁性材料撤去磁场后没有明显的剩磁，可以实现连续充气。
