粤教版 (2019)第一节 导体的伏安特性曲线课后练习题

这是一份粤教版 (2019)第一节 导体的伏安特性曲线课后练习题，共6页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

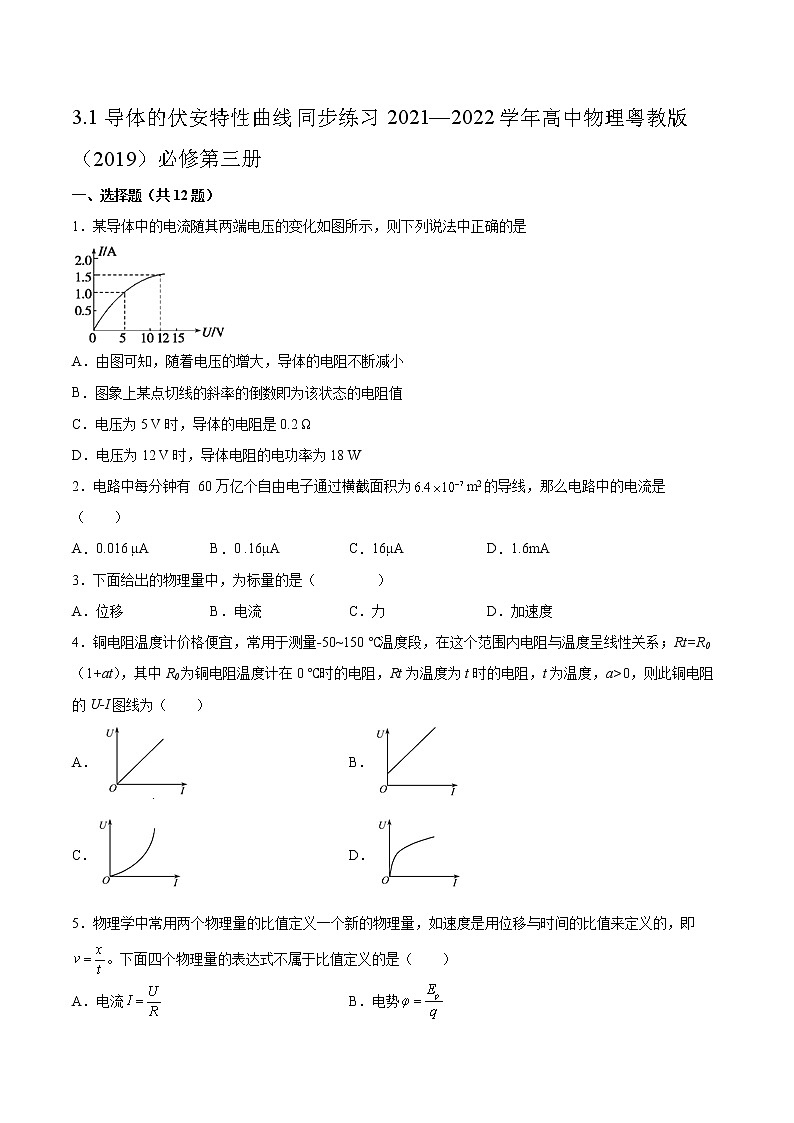

3.1导体的伏安特性曲线同步练习2021—2022学年高中物理粤教版（2019）必修第三册一、选择题（共12题）1．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是A．由图可知，随着电压的增大，导体的电阻不断减小B．图象上某点切线的斜率的倒数即为该状态的电阻值C．电压为5 V时，导体的电阻是0.2 ΩD．电压为12 V时，导体电阻的电功率为18 W2．电路中每分钟有 60万亿个自由电子通过横截面积为m2的导线，那么电路中的电流是（　　）A．0.016 µA B．0 .16µA C．16µA D．1.6mA3．下面给出的物理量中，为标量的是（                 ）A．位移 B．电流 C．力 D．加速度4．铜电阻温度计价格便宜，常用于测量-50~150 ℃温度段，在这个范围内电阻与温度呈线性关系；Rt=R0（1+at），其中R0为铜电阻温度计在0 ℃时的电阻，Rt为温度为t时的电阻，t为温度，a>0，则此铜电阻的U-I图线为（　　）A． B．C． D．5．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即。下面四个物理量的表达式不属于比值定义的是（　　）A．电流 B．电势C．电容 D．电流6．如图所示为电阻A、B的图线，将两电阻并联后接入电路，两电阻两端的电压从0增大到的过程中，下列说法正确的是（　　）A．相同时间内，通过电阻B的电量大于通过电阻A的电量B．电阻A的阻值先小于电阻B的阻值，后大于电阻B的阻值C．通过两电阻的电流之差先增大后减小D．电压为时，电阻A的阻值比电阻B的阻值大7．如图为Maxwell1超级电容器，其标有“3V，3000F”。它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。关于此电容器下列说法正确的是（　　）A．在3V电压下才能正常工作B．充电时把电能转化为化学能和内能C．工作电压是3V时，电容才是3000FD．加额定电压时所储存的电荷量是手机锂电池“4.2V，4000mAh最大放电量的倍8．手电筒中的干电池的电动势为1.5V，用它给某小灯泡供电时，电流为0.3A，在某次接通开关的10s时间内，下列说法正确的是（　　）A．干电池把化学能转化为电能的本领比电动势为2V的蓄电池强B．电路中每通过1C的电荷量，电源把4.5J的化学能转化为电能C．干电池在10s内将4.5J的化学能转化为电能D．该干电池外接电阻越大，输出功率越大9．据信息产业部在7月底公布的最新统计，今年上半年，国产品牌手机的国内市场占有率比去年猛升16.21%，达到55.28%的份额。如图所示的是某品牌手机电池上的文字说明，由此可知该电池的电动势和所储存的最大电能是（ ）ZTE锂离子电池 GB/T 18287－2000 型号：Li3706T42P3h614062 标称电压：3.7 V 充电限制电压：4.2 V 额定容量：600 mA·h A．4.2 V 9.07×103JB．3.7 V 9.07×103JC．4.2 V 7.99×103JD．3.7 V 7.99×103J10．第26届国际计量大会重新定义了电流单位安（A），当元电荷e以单位C（即A·s）表示时，将其数值取为C来定义安（培）。则在新的定义下流过金属导体电流为1A时，单位时间内通过导体横截面的电子个数为（　　）A． B．C． D．11．近年来春游自拍套装受追捧，如图所示，它包含的移动电源解决了人们拍照时经常发生的电量不足问题。下列关于电源的说法错误的是（　　）A．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B．在电源外部，电流是从电源的正极流向负极C．有电源，电路中一定有持续的电流D．电源是将其他形式的能转化为电能的装置12．如图所示，为某一金属导体的伏安特性曲线，由图象可知（　　）A．该导体的电阻随电压的升高而不变B．该导体的电阻随电压的升高而减小C．导体两端电压为2V时，电阻为0.5ΩD．导体两端电压为2V时，电阻为1Ω二、填空题（共4题）13．电源内部，非静电力把正电荷从______极移到______极，因此带正电的极板是电源的______极，带负电的极板是电源的______极.14．如图是某导体的伏安特性曲线，由图可知，此导体的电阻是________Ω。15．电路中有一段导体，给它加上3V的电压时，通过它的电流为2mA，可知这段导体的电阻为______Ω；如果给它两端加2V的电压，则通过它的电流为______mA；如果在它两端不加电压，它的电阻为______Ω。16．某兴趣小组为探究传感器中热敏电阻的温度属性（阻值与温度之间的关系），进行了如下操作：①按图连接实物电路，并将热敏电阻置于热水中；②闭合开关S，测量水的温度t，并迅速读出此时电压表和电流表的示数U、I；③每隔1分钟重复第②步；④最后，在坐标纸上描绘出热敏电阻的阻值与温度之间的关系图象。（1）所测电阻值的表达式________，该测量值________（填“大于”“小于”或“等于”）真实值。（2）第②步操作完成后，再进行第③步时，________（填“需要”或“不需要”）断开开关S。三、综合题（共3题）17．导线中的电流是、导线的横截面积为。那么（1）在内，有多少个电子通过导线的横截面（电子电量）？（2）自由电子的平均移动速率是多大（设导体每立方米内有个自由电子）？18．某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在平面直角坐标系中描点，得到了图中、、、四个点。请比较这四个电阻的大小。19．某金属导体两端所加电压为8 V时，10 s内通过某一横截面的电荷量为0.16 C，求：(1)导体的电阻；(2)若导体两端电压为10 V，求通过导体的电流.  参考答案： 1．D2．B3．B4．C5．A6．C7．D8．C9．D10．C11．C12．D13．     负     正     正     负14．2515．     1500     1.33     150016．          小于     需要17．(1) 6.25×1010个；(2) 7.4×10-13m/s18．19．(1)500 Ω；(2)0.02 A；
