高中物理粤教版 (2019)必修 第三册第四节 练习使用多用电表课后测评

4.4练习使用多用电表同步练习2021—2022学年高中物理粤教版（2019）必修第三册

一、选择题（共15题）

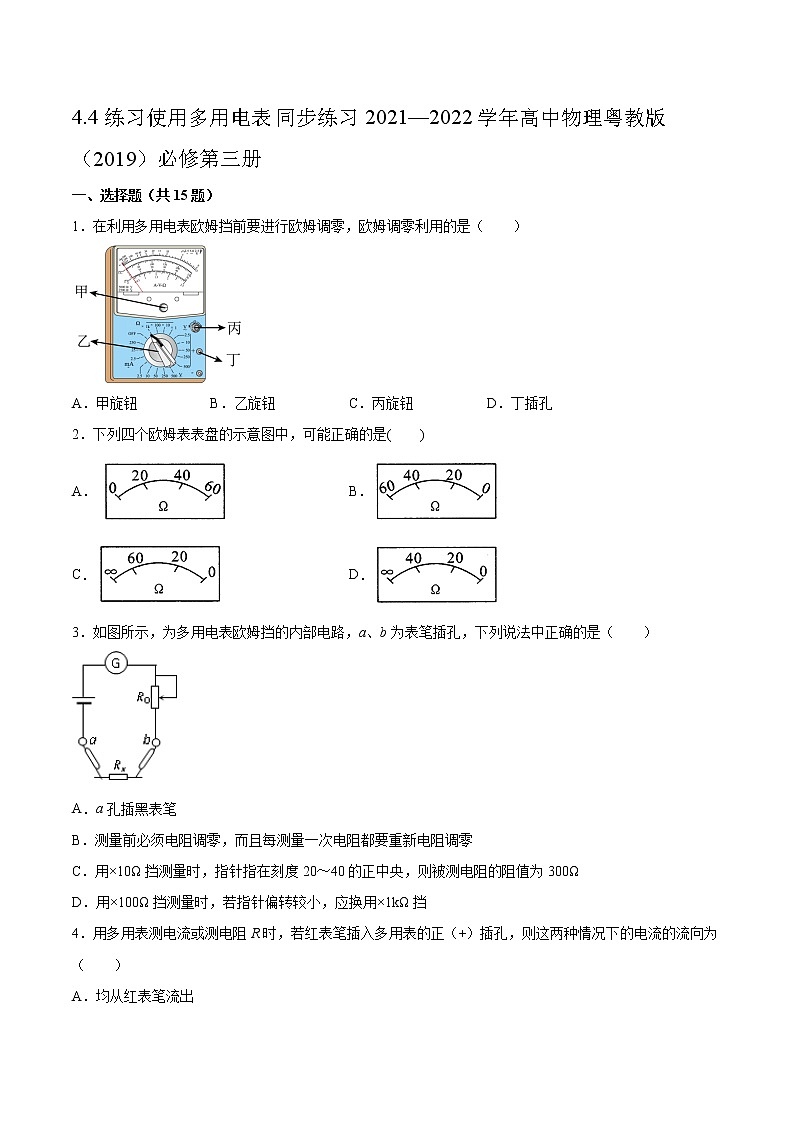

1．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（　　）

A．甲旋钮 B．乙旋钮 C．丙旋钮 D．丁插孔

2．下列四个欧姆表表盘的示意图中，可能正确的是(　　)

A． B．

C． D．

3．如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是（　　）

A．a孔插黑表笔

B．测量前必须电阻调零，而且每测量一次电阻都要重新电阻调零

C．用×10Ω挡测量时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω

D．用×100Ω挡测量时，若指针偏转较小，应换用×1kΩ挡

4．用多用表测电流或测电阻R时，若红表笔插入多用表的正（+）插孔，则这两种情况下的电流的流向为（　　）

A．均从红表笔流出

B．均从红表笔流入

C．前者从红表笔流入，后者从红表笔流出

D．前者从红表笔流出，后者从红表笔流入

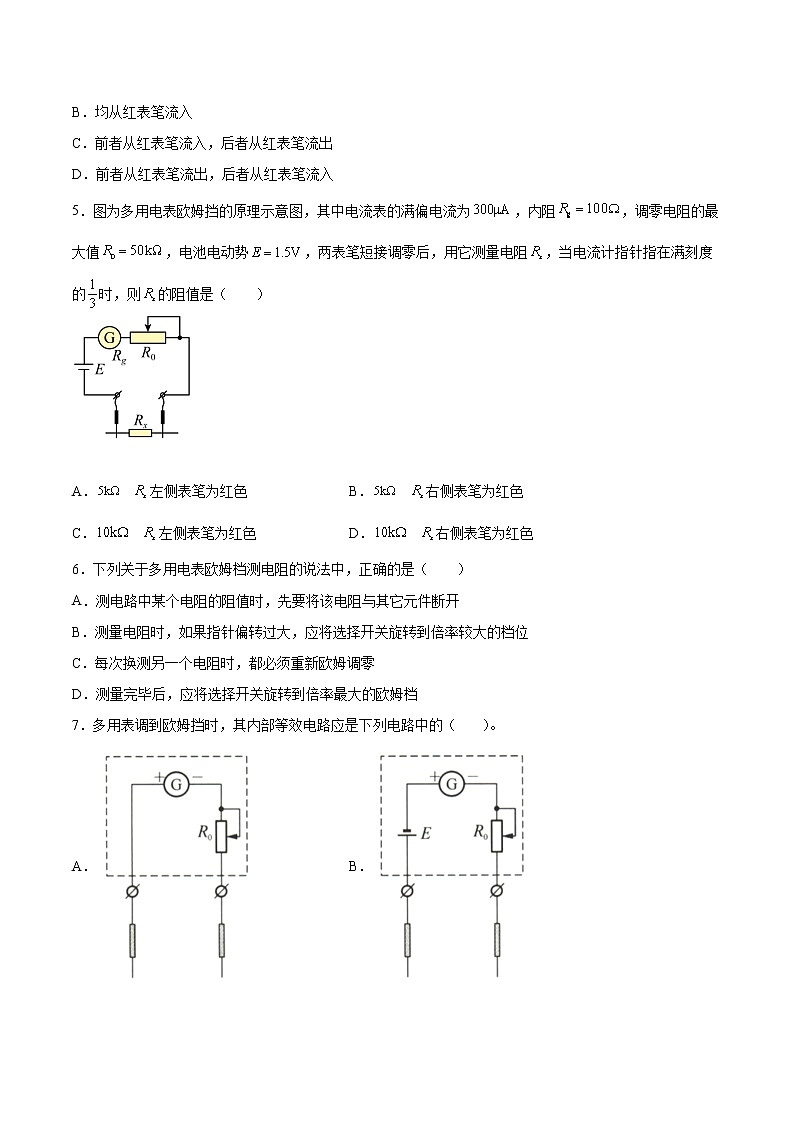

5．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻的最大值，电池电动势，两表笔短接调零后，用它测量电阻，当电流计指针指在满刻度的时，则的阻值是（　　）

A．   左侧表笔为红色 B．   右侧表笔为红色

C．   左侧表笔为红色 D．   右侧表笔为红色

6．下列关于多用电表欧姆档测电阻的说法中，正确的是（　　）

A．测电路中某个电阻的阻值时，先要将该电阻与其它元件断开

B．测量电阻时，如果指针偏转过大，应将选择开关旋转到倍率较大的档位

C．每次换测另一个电阻时，都必须重新欧姆调零

D．测量完毕后，应将选择开关旋转到倍率最大的欧姆档

7．多用表调到欧姆挡时，其内部等效电路应是下列电路中的（       ）。

A． B．

C． D．

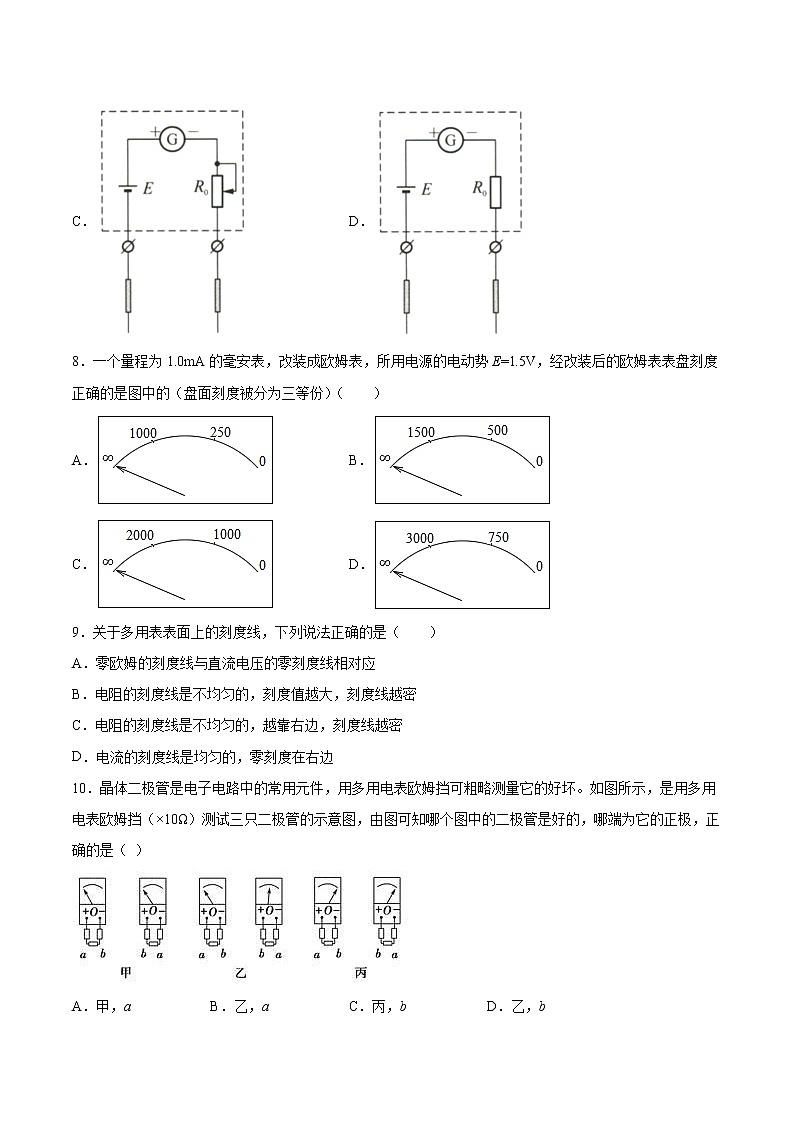

8．一个量程为1.0mA的毫安表，改装成欧姆表，所用电源的电动势E=1.5V，经改装后的欧姆表表盘刻度正确的是图中的（盘面刻度被分为三等份）（　　）

A． B．

C． D．

9．关于多用表表面上的刻度线，下列说法正确的是（　　）

A．零欧姆的刻度线与直流电压的零刻度线相对应

B．电阻的刻度线是不均匀的，刻度值越大，刻度线越密

C．电阻的刻度线是不均匀的，越靠右边，刻度线越密

D．电流的刻度线是均匀的，零刻度在右边

10．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（ ）

A．甲，a B．乙，a C．丙，b D．乙，b

11．如图所示为一个多量程多用电表的简化电路图．单刀多掷开关可以与不同接点连接．下列说法正确的是（       ）

A．当接或时为直流电流档，接时量程较小

B．当接或时为直流电压档，接时量程较大

C．当接或时为直流电流档，接时量程较大

D．当接或时为直流电压档，接时量程较小

12．关于多用电表及其使用操作，下列说法正确的是（　　）

A．电阻刻度左侧密右侧疏

B．测量不同电阻，每次都必须重新调零再进行测量

C．测直流电流时，电流从红表笔流入从黑表笔流出，测电阻时恰好相反

D．用“×10”倍率挡测电阻，指针偏转角度很小，应换成“×1”倍率挡调零后测量

13．使用多用电表欧姆挡测电阻时，下列说法错误的是（　　）

A．测量前必须进行欧姆调零，且每一次换挡后都要重新调零

B．测量大电阻时，为了使测量精确，应用两手将表笔和待测电阻两端捏紧

C．测量电路中的电阻时，要将待测电阻与其他元件断开

D．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高挡

14．如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零。用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（　　）

A．3R B．6R C．9R D．12R

15．用多用电表测量一个定值电阻的阻值。经过规范操作后，指针位置及选择开关所选欧姆档倍率分别如图甲、乙所示，则此定值电阻的阻值为（　　）

A．12Ω B．120Ω C．140Ω D．5.6Ω

二、填空题（共4题）

16．某实验小组练习使用多用电表。一同学选择×10倍率，用正确的操作步骤测量时，发现指针偏转到刻度盘右侧较远处，为了较准确地进行测量，应该选择_________（填“×1k”“×100”或“×1”）倍率，并重新欧姆调零，正确操作测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是_____Ω。

17．当使用3V量程时，图中电压表针示数为______V；螺旋测微器的状态如图所示，则正确测量值应为______mm。

18．（1）用螺旋测微器测量某圆柱体的直径，测量结果如图甲所示，该工件的直径为__________ mm。

（2）如图乙是用多用电表欧姆挡“ × 10”挡位测量某电阻阻值，则其阻值为__________Ω。

19．（1）如图甲、乙所示的两把游标卡尺读数依次为________mm、________mm。

（2）使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是________mm。

（3）在“练习使用多用电表”的实验中，请回答下列问题：

①甲同学先用多用电表的欧姆挡“×100”测量标有“220V   100W”的白炽灯的电阻时发现指针偏转角度过大，为了减小测量误差，下列选项中合理的操作顺序为________（填写选项前的字母）。

A．将选择开关旋转到“×1k”的位置       B．将选择开关旋转到“×10”的位置

C．用两表笔与白炽灯连接好并读数       D．将两表笔短接，进行欧姆调零

②甲同学按正确的实验操作，指针停在如图甲所示的位置，则此白炽灯电阻的测量值为________Ω。

③乙同学发现该多用电表“直流50V”挡损坏了，但“直流10V”挡能正常使用。打开电表外壳发现电路板上的电阻R2被烧坏了，如图乙所示。若表头A的满偏电流为1mA，则应用________kΩ的电阻替换R2就可以修好“直流50V”挡。

三、综合题（共4题）

20．用多用表进行了两次测量，指针的位置分别如图中a和b所示。若多用表的选择开关处在以下表格中所指的挡位，a和b的相应读数是多少？请填在表中。

21．小明同学想用满偏电流为Ig=1mA，电阻Rg=100Ω的表头G改装成欧姆表。他还选用了如下器材：电源：电动势为E=1.5V，内阻r=0.5Ω；定值电阻：R0=1kΩ；滑动变阻器R：最大值为Rm=1kΩ；红表笔和黑表笔各一支。

（1）请用小明选择的器材帮他设计改装欧姆表的电路图（用题中所给器材符号表示）。

（2）用此欧姆表进行欧姆调零时，滑动变阻器R的阻值是多少？

（3）用此欧姆表测电阻时，表头的电流为0.6mA，则测得的电阻Rx是多少？

22．如图所示的电路为欧姆表内部电路图，电源电动势E=1.5V，内阻r=0.5Ω，电流表满偏电流Ig=10mA，电流表电阻7.5Ω，A、B为接线柱。

(1)用一根导线把A、B连起来此时应该把R1 调节为多少才可以是电流表满偏？

(2)在将R1调至电表满偏后，保持R1不变，在A、B间接入一个电阻R2，电流表的示数为5mA，R2的阻值是多少？

(3)如果把任意电阻R接在A、B之间，电流表读数I与R有什么关系？

23．多用电表测量未知电阻阻值的电路如图甲所示，电源的电动势为E，R0为调零电阻.某次将待测电阻用电阻箱代替时，电路中电流I与电阻箱的阻值Rx的关系图像如图乙所示，求电流为0.3mA时，待测电阻的大小R。

参考答案：

1．C

2．C

3．D

4．B

5．C

6．A

7．C

8．D

9．B

10．B

11．D

12．A

13．B

14．C

15．B

16．     ×1     12.0/12

17．     1.70     4.713

18．     6.860     100

19．     17.5     23.35     2.140     BDC     120     40

20．5.5V，20.0V；11.1mA，40.0A；500Ω，32Ω

21．（1）；（2）；（3）

22．(1)R1 =142Ω； (2) R2=150Ω ；(3)

23．25 kΩ
