2021学年第2章 光3 凸透镜成像背景图ppt课件
展开
这是一份2021学年第2章 光3 凸透镜成像背景图ppt课件，共28页。PPT课件主要包含了二凸透镜成像的规律，三实像和虚像，四照相机和投影仪，使像成在光屏中央等内容，欢迎下载使用。

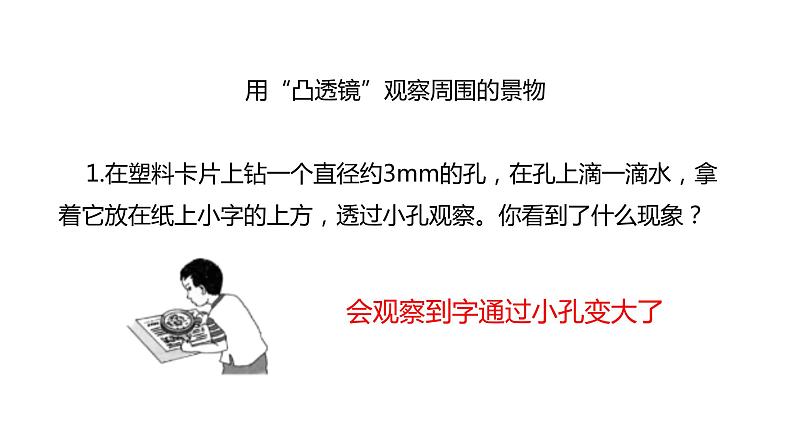

用“凸透镜”观察周围的景物 1.在塑料卡片上钻一个直径约3mm的孔，在孔上滴一滴水，拿着它放在纸上小字的上方，透过小孔观察。你看到了什么现象？
会观察到字通过小孔变大了

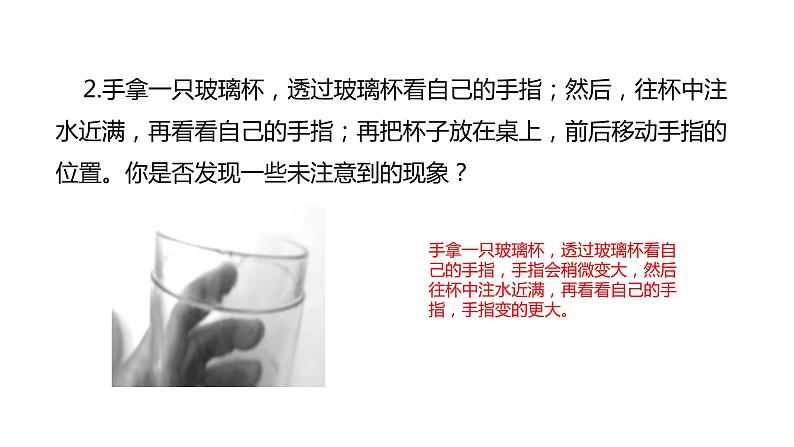

2.手拿一只玻璃杯，透过玻璃杯看自己的手指；然后，往杯中注水近满，再看看自己的手指；再把杯子放在桌上，前后移动手指的位置。你是否发现一些未注意到的现象？
手拿一只玻璃杯，透过玻璃杯看自己的手指，手指会稍微变大，然后往杯中注水近满，再看看自己的手指，手指变的更大。

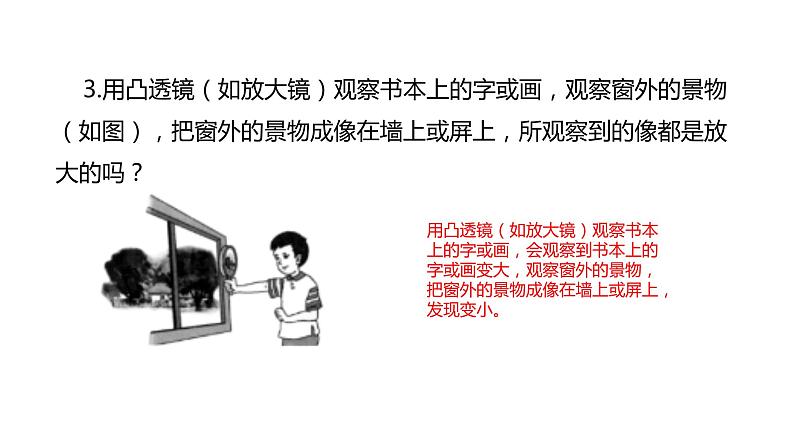

3.用凸透镜（如放大镜）观察书本上的字或画，观察窗外的景物（如图），把窗外的景物成像在墙上或屏上，所观察到的像都是放大的吗？
用凸透镜（如放大镜）观察书本上的字或画，会观察到书本上的字或画变大，观察窗外的景物，把窗外的景物成像在墙上或屏上，发现变小。

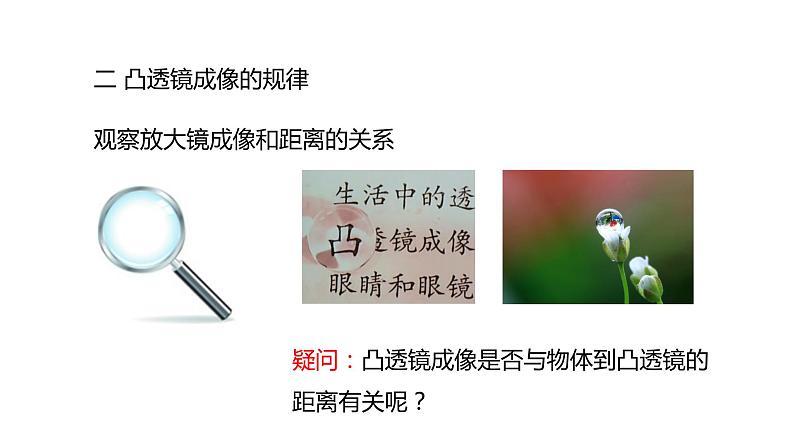

观察放大镜成像和距离的关系
疑问：凸透镜成像是否与物体到凸透镜的距离有关呢？

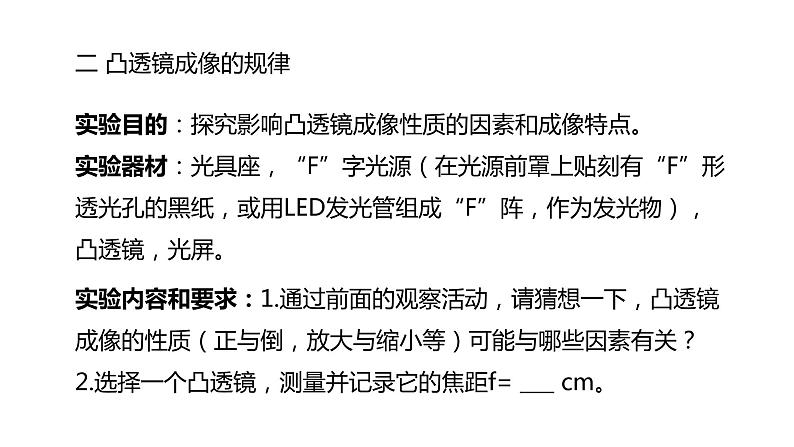

实验目的：探究影响凸透镜成像性质的因素和成像特点。实验器材：光具座，“F”字光源（在光源前罩上贴刻有“F”形透光孔的黑纸，或用LED发光管组成“F”阵，作为发光物），凸透镜，光屏。
实验内容和要求：1.通过前面的观察活动，请猜想一下，凸透镜成像的性质（正与倒，放大与缩小等）可能与哪些因素有关？2.选择一个凸透镜，测量并记录它的焦距f= cm。

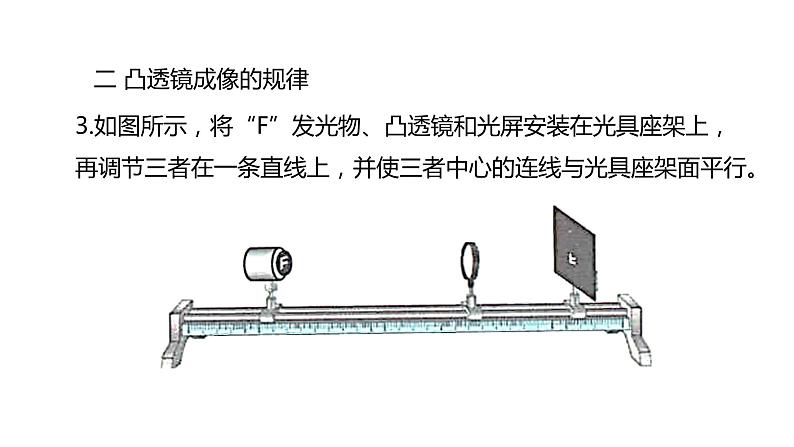

3.如图所示，将“F”发光物、凸透镜和光屏安装在光具座架上，再调节三者在一条直线上，并使三者中心的连线与光具座架面平行。

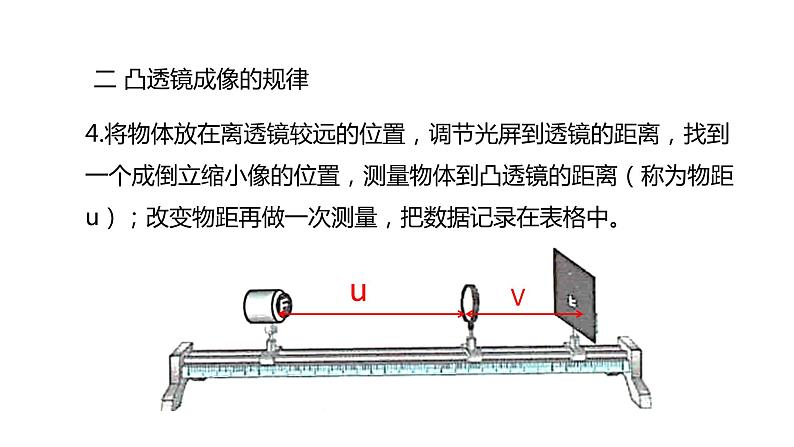

4.将物体放在离透镜较远的位置，调节光屏到透镜的距离，找到一个成倒立缩小像的位置，测量物体到凸透镜的距离（称为物距u）；改变物距再做一次测量，把数据记录在表格中。
5.在上述步骤后，将物体移近透镜至物距为2f处，调节光屏的位置，找到像与物体等大的位置。此时的像是正立还是倒立的？物距与像距（像到透镜的距离）有什么关系？6.继续将物体向透镜方向移近几厘米，找到一个成倒立放大像的位置，测量出物距。改变物距再做一次测量，将数据记录在表格中。
7.用眼透过凸透镜直接观察物体，找到正立的像时，测量并记录物距 cm，此时你看到的像的大小是 （“放大”、“缩小”或“等大”）。这个像能成在光屏上吗？
疑问：凸透镜成像是否与凸透镜的焦距有关呢？
8.换不同焦距的凸透镜再做一次实验。
在实验中，当物距大于一倍焦距时，我们可以在位于凸透镜另一侧的屏上接收到物体的像，这个能够用光屏接收到的像叫做实像。
在实验中，物距小于一倍焦距时,屏上就接收不到它的像了,可以用眼透过凸透镜在与物体的同侧看到它的像，这个能够看到但不能够用屏接收的像叫做虚像。
1. 成实像时，物近，像远，像变大；物远，像近，像变小。
2. 成虚像时，物近，像近，像变小；物远，像远，像变大。
9.如果凸透镜被遮挡一部分，还能成像吗？光屏上会出现影子吗？
可以成像，但是像会变暗，不会出现影子。
10.如果实验过程中，在光屏上有清晰的像，若把光屏拿开，像还存在吗？
像还存在，眼睛在一定范围内才能看到。
11.在实验中，你能发现实像和虚像的分界点在什么位置吗？
焦点是实像和虚像的分界点
12.在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
二倍焦距是缩小像和放大像的分界点
照相机的镜头是凸透镜，它的焦距比较短，通常所要照的景物都在2f以外，所以通过它的镜头能在暗箱内的胶片上成缩小的像。当景物在胶片上成像时，胶片上的感光物质发生化学变化，胶片上各点物质的化学变化与所受光的强度和颜色有关，因此胶片上就记录下了所照景物的信息。由于照相机的发明和照相技术的发展使我们得以留下许多生动、珍贵的资料，丰富了我们的文化生活，而且促进了科学探究的发展。
投影仪常用于教学和学术讲座。它也是利用凸透镜成像的，它与照相机的不同点在于它能成放大的像。它的物是投影片上的图形或文字，物距略大于焦距f，当投影片被机箱内的光源照亮时，投影片上的图形或文字通过镜头（凸透镜）成放大的像，并通过平面镜改变光的传播方向，使图像成在光屏上。
1．照相机是根据什么原理工作的？
3．放大镜是根据什么原理工作的？
2．投影仪是根据什么原理工作的？
照相机是根据物体距凸透镜大于2倍焦距的原理制成的（u＞2f），成倒立缩小的实像。
幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的（f
4.某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律.组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度，目的是什么？
5.某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律.（1）如果凸透镜焦距为10cm，当透镜到蜡烛的距离为15cm时，移动光屏，在光屏上得到_______、_______的 像。
（2）当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到（ ） A.烛焰像的下半部分 B.烛焰像的上半部分 C.完整的像，像的亮度变暗 D.完整的像，像的亮度不变
6.一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( )
解析： 凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f2f。所以成倒立缩小的实像。
凸透镜成像规律1.当物距u>2f 时，成倒立、缩小的实像，像距在一倍和2倍焦距之间，像物异侧 照相机2.当u=2f时，成倒立、等大的实像 3.当物距f＜u＜2f 时，成倒立、放大的实像 ，像距大于2倍焦距 物像异侧 投影仪（幻灯机）4.当u=f时，不成像，用来获取平行光5.当物距u＜f 时， 成正立、放大的虚像 物像同侧 放大镜
用“凸透镜”观察周围的景物 1.在塑料卡片上钻一个直径约3mm的孔，在孔上滴一滴水，拿着它放在纸上小字的上方，透过小孔观察。你看到了什么现象？
会观察到字通过小孔变大了
2.手拿一只玻璃杯，透过玻璃杯看自己的手指；然后，往杯中注水近满，再看看自己的手指；再把杯子放在桌上，前后移动手指的位置。你是否发现一些未注意到的现象？
手拿一只玻璃杯，透过玻璃杯看自己的手指，手指会稍微变大，然后往杯中注水近满，再看看自己的手指，手指变的更大。
3.用凸透镜（如放大镜）观察书本上的字或画，观察窗外的景物（如图），把窗外的景物成像在墙上或屏上，所观察到的像都是放大的吗？
用凸透镜（如放大镜）观察书本上的字或画，会观察到书本上的字或画变大，观察窗外的景物，把窗外的景物成像在墙上或屏上，发现变小。
观察放大镜成像和距离的关系
疑问：凸透镜成像是否与物体到凸透镜的距离有关呢？
实验目的：探究影响凸透镜成像性质的因素和成像特点。实验器材：光具座，“F”字光源（在光源前罩上贴刻有“F”形透光孔的黑纸，或用LED发光管组成“F”阵，作为发光物），凸透镜，光屏。
实验内容和要求：1.通过前面的观察活动，请猜想一下，凸透镜成像的性质（正与倒，放大与缩小等）可能与哪些因素有关？2.选择一个凸透镜，测量并记录它的焦距f= cm。
3.如图所示，将“F”发光物、凸透镜和光屏安装在光具座架上，再调节三者在一条直线上，并使三者中心的连线与光具座架面平行。
4.将物体放在离透镜较远的位置，调节光屏到透镜的距离，找到一个成倒立缩小像的位置，测量物体到凸透镜的距离（称为物距u）；改变物距再做一次测量，把数据记录在表格中。
5.在上述步骤后，将物体移近透镜至物距为2f处，调节光屏的位置，找到像与物体等大的位置。此时的像是正立还是倒立的？物距与像距（像到透镜的距离）有什么关系？6.继续将物体向透镜方向移近几厘米，找到一个成倒立放大像的位置，测量出物距。改变物距再做一次测量，将数据记录在表格中。
7.用眼透过凸透镜直接观察物体，找到正立的像时，测量并记录物距 cm，此时你看到的像的大小是 （“放大”、“缩小”或“等大”）。这个像能成在光屏上吗？
疑问：凸透镜成像是否与凸透镜的焦距有关呢？
8.换不同焦距的凸透镜再做一次实验。
在实验中，当物距大于一倍焦距时，我们可以在位于凸透镜另一侧的屏上接收到物体的像，这个能够用光屏接收到的像叫做实像。
在实验中，物距小于一倍焦距时,屏上就接收不到它的像了,可以用眼透过凸透镜在与物体的同侧看到它的像，这个能够看到但不能够用屏接收的像叫做虚像。
1. 成实像时，物近，像远，像变大；物远，像近，像变小。
2. 成虚像时，物近，像近，像变小；物远，像远，像变大。
9.如果凸透镜被遮挡一部分，还能成像吗？光屏上会出现影子吗？
可以成像，但是像会变暗，不会出现影子。
10.如果实验过程中，在光屏上有清晰的像，若把光屏拿开，像还存在吗？
像还存在，眼睛在一定范围内才能看到。
11.在实验中，你能发现实像和虚像的分界点在什么位置吗？
焦点是实像和虚像的分界点
12.在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
二倍焦距是缩小像和放大像的分界点
照相机的镜头是凸透镜，它的焦距比较短，通常所要照的景物都在2f以外，所以通过它的镜头能在暗箱内的胶片上成缩小的像。当景物在胶片上成像时，胶片上的感光物质发生化学变化，胶片上各点物质的化学变化与所受光的强度和颜色有关，因此胶片上就记录下了所照景物的信息。由于照相机的发明和照相技术的发展使我们得以留下许多生动、珍贵的资料，丰富了我们的文化生活，而且促进了科学探究的发展。
投影仪常用于教学和学术讲座。它也是利用凸透镜成像的，它与照相机的不同点在于它能成放大的像。它的物是投影片上的图形或文字，物距略大于焦距f，当投影片被机箱内的光源照亮时，投影片上的图形或文字通过镜头（凸透镜）成放大的像，并通过平面镜改变光的传播方向，使图像成在光屏上。
1．照相机是根据什么原理工作的？
3．放大镜是根据什么原理工作的？
2．投影仪是根据什么原理工作的？
照相机是根据物体距凸透镜大于2倍焦距的原理制成的（u＞2f），成倒立缩小的实像。
幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的（f
4.某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律.组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度，目的是什么？
5.某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律.（1）如果凸透镜焦距为10cm，当透镜到蜡烛的距离为15cm时，移动光屏，在光屏上得到_______、_______的 像。
（2）当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到（ ） A.烛焰像的下半部分 B.烛焰像的上半部分 C.完整的像，像的亮度变暗 D.完整的像，像的亮度不变
6.一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( )
解析： 凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f
凸透镜成像规律1.当物距u>2f 时，成倒立、缩小的实像，像距在一倍和2倍焦距之间，像物异侧 照相机2.当u=2f时，成倒立、等大的实像 3.当物距f＜u＜2f 时，成倒立、放大的实像 ，像距大于2倍焦距 物像异侧 投影仪（幻灯机）4.当u=f时，不成像，用来获取平行光5.当物距u＜f 时， 成正立、放大的虚像 物像同侧 放大镜
