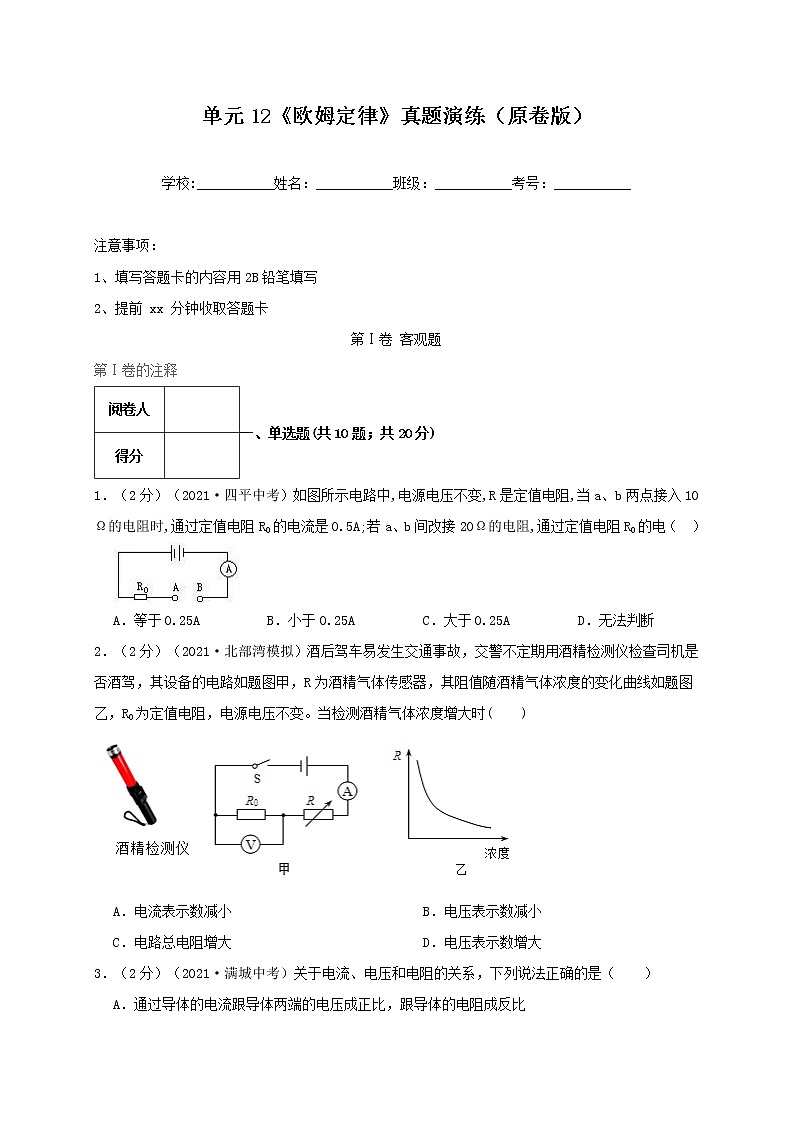

单元12《欧姆定律》真题演练（原卷版） 学校:___________姓名：___________班级：___________考号：___________
注意事项：
1、填写答题卡的内容用2B铅笔填写
2、提前 xx 分钟收取答题卡第Ⅰ卷 客观题第Ⅰ卷的注释阅卷人 一、单选题(共10题；共20分)得分 1．（2分）（2021·四平中考）如图所示电路中,电源电压不变,R是定值电阻,当a、b两点接入10Ω的电阻时,通过定值电阻R0的电流是0.5A;若a、b间改接20Ω的电阻,通过定值电阻R0的电（　）A．等于0.25A B．小于0.25A C．大于0.25A D．无法判断2．（2分）（2021·北部湾模拟）酒后驾车易发生交通事故，交警不定期用酒精检测仪检查司机是否酒驾，其设备的电路如题图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如题图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时(　　)
 A．电流表示数减小 B．电压表示数减小C．电路总电阻增大 D．电压表示数增大3．（2分）（2021·满城中考）关于电流、电压和电阻的关系，下列说法正确的是（　　）  A．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻为零D．通过导体的电流越大，这段导体的电阻一定越小4．（2分）（2021·沧县模拟）已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（　　）  A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：35．（2分）（2021·新吴模拟）在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（　　）  A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大D．将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小6．（2分）（2021·玄武模拟）如图所示，电源电压恒为4.5V，电阻R1为10Ω，滑动变阻器R2的最大阻值为20Ω，两个电压表的量程均为0~3V，电流表的量程为0~0.6A。在保证电路安全的情况下，下列说法正确的是（　　）  A．电压表V2的示数变化范围为0~3VB．电阻R1的电功率的变化范围为0.205W~0.9WC．滑动变阻器R2的阻值的取值范围为5~15ΩD．电流表A的示数变化范围为0.15~0.3A7．（2分）如图示电路中，E为电压恒定、输出功率P0可调的电源，R为特殊电阻，新型灯泡L的电阻与通过的电流I成反比。下列描述电路中的电流I、电阻R、R消耗的电功率P、电阻R两端的电压U随输出功率P0变化关系的图线中，不正确的是（　　）  A． B．C． D．8．（2分）（2021·朝阳模拟）现有额定电压均为6V的A、B、C三盏小灯泡，它们的U—I关系图像如图所示。下列说法中正确的是（　　）  A．若将三盏灯串联在电压为12V的电路中，则C灯最亮B．若将三盏灯串联，当A灯正常发光时，C灯的功率为1WC．若将三盏灯串联在电压为18V的电路中，则三盏灯均可安全工作D．若将三盏灯并联在电压为6V的电路中，电路消耗的总功率为14.8W9．（2分）（2021·海淀中考）如图所示，电源两端电压保持不变，R0为阻值已知的定值电阻， Rx的阻值未知。当只闭合开关S和S1时，电流表示数为I1；当只闭合开关S和S2时，电流表示数为I2。下列说法中正确的是（　　）  A．通过电阻Rx的电流大小为I1B．电阻 C．电源两端电压为（I2- I1）R0D．上述两种电路状态中，R0的电功率变化了（I1- I2）2R010．（2分）（2021·盐都中考）在探究电流与电阻的关系时，小华同学在测得通过5Ω电阻的电流后，将电阻换为10Ω，但实验时发现：无论怎么移动滑动变阻器，都不能使10Ω电阻两端的电压和第一次相同，出现此现象的原因可能是（　　）A．滑动变阻器的最大阻值太大B．电源电压太低C．小华所控制的定值电阻两端的电压偏低D．小华所控制的定值电阻两端的电压偏高 阅卷人 二、填空题(共9题；共21分)得分 11．（3分）（2021·唐山中考）滑动变阻器是靠改变电阻丝在电路中的　     　，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的　     　大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变　     　。12．（2分）（2021·通榆中考）一个10Ω的电阻，当它两端电压为6V，通过它的电流为　     　A；当它两端电压为12V时，它的阻值为　     　Ω。13．（4分）（2021·江汉中考）如图所示的电路中，滑动变阻器铭牌上标有“20Ω 0.5A”字样，其中“20Ω”表示滑动变阻器的 　         　是20Ω，“0.5A”表示滑动变阻器 　                   　是0.5A。闭合开关前，应将滑动变阻器的滑片移至最 　     　（填“左”或“右”）端。并画出对应的电路图。　     　14．（1分）（2021·马鞍山中考）用一根长 、横截面积为 的铜质导线，电阻约为 ，跟 电源的两极直接连接起来，那么通过导线的电流约为　         　A。   15．（2分）（2021·大东中考）一根粗细均匀的铜导线，电阻为10Ω，若把它截为长度相同的两段，每段的电阻为R1，则R1＝　     　Ω；若将原来的导线对折拧成一条使用，其电阻为R2，则R2＝　     　Ω。16．（3分）（2021·南京中考）现有一热敏电阻，其阻值R随温度t的升高面减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框　     　（填数字）内，另一虚线框内定值电阻阻值为　     　kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为　     　℃。环境温度t/℃5102030405060热敏电阻R/kΩ6.04.42.81.81.10.80.717．（3分）（2021·陕西模拟）如图所示，电路中电源电压U及定值电阻R0的阻值均不变。闭合开关S，电压表示数为4V；第二次使用阻值是R阻值两倍的定值电阻代替R，电压表示数为3V；第三次使用阻值比第二次大4Ω的定值电阻代替R，电压表示数为2V。则电源电压为　     　V，定值电阻R0的阻值为　     　Ω，第三次电路中的电流为　     　A。18．（2分）（2021·长春中考）有甲、乙两只灯泡，甲标有“6V 3W”字样，乙标有“6V6W”字样，若将两灯泡并联，则　     　灯更亮；若把它们串联起来，为保证电路安全则该串联电路两端允许加的最高电压为　     　V（不考虑温度对灯泡电阻的影响）。 19．（1分）（2021·黄浦模拟）在图所示的电路中，电源电压为 保持不变， 、 的阻值均为 ，若电阻 或 中的某一个发生故障，闭合开关S，至少有一个电表指针发生偏转。请根据以上信息，写出闭合开关S后各电表的示数及其对应的故障　                                                                                                                                                                   　。   第Ⅱ卷 主观题第Ⅱ卷的注释阅卷人 三、实验探究题(共2题；共12分)得分 20．（5分）（2021·昌平中考）小梦想设计一个实验证明：在一个串联电路中，某个电阻的阻值增大，这个电阻两端的电压也增大。实验桌上有如下器材：符合实验要求的电源、已调零的电压表、电阻箱（电路符号 ）、定值电阻R0、开关各一个，导线若干。请你利用上述实验器材，帮助小梦完成实验设计。请你设计实验电路图并写出主要实验步骤，画出实验数据记录表格。  21．（7分）（2021·深圳模拟）小宁用如图甲所示的电路研究电流随电压变化的情况。其中电源电压为U， 是热敏电阻，其阻值与温度有关，二者关系为 （ ）。  （1）（1分）本实验要保持 阻值不变，也就是保持 的　     　不变。  （2）（1分）使用电流表和电压表前，要检查其指针是否对准　     　刻度线；接入电路的电流表，应使电流从其　     　（选填“ + ”或“ - ”）接线柱流入。（3）（1分）图乙是某次测量时电压表的示数，其读数为　     　，如果要使电压表示数变大，应将滑动变阻器滑片P向　     　端（选填“a”或“b”）移动；图丙是小底根据实验数据画出的 图，经分析可得出结论：　                                                 　。  （4）（1分）接下来，小宸按如下步骤操作，尝试把电流表改装成温度表。①将滑动变阻器滑片P移到b端，用开关S2替换电压表（电路如图丁所示）。闭合S1、S2，调节滑片P使电流表满偏后，保持滑片P位置不再移动，设此时电路总电阻为R，断开S1、S2。②往容器中倒入适量100℃的开水，观察温度计，温度计示数每下降5℃（水温不再降低时，加入冰块直到水温降到0℃），就闭合S1，并记录此时温度 和对应的电流I，然后断开S1。请用给定的字母写出电流与温度的关系式I =　        　。 阅卷人 四、计算题(共3题；共40分)得分 22．（10分）（2021·攀枝花中考）如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V  2W”字样。滑动变阻器的滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：（1）（5分）灯泡正常发光时的电流；（2）（5分）滑动变阻器的总电阻。     23．（10分）（2021·闵行模拟）如图所示的电路，R2的阻值为20欧，滑动变阻器R1上标有“2A”字样，两电流表量程均为0~3A。闭合开关S，电流表A1、A的示数分别为0.8A、1.2A。（1）（5分）求R2两端电压U2。（2）（5分）更换电源，用10Ω和30Ω的定值电阻先后替换R2，闭合开关S，在电路安全工作的情况下，移动滑片P，某个电流表示数的最大变化量分别为0.8A和1.6A，其中一次变阻器的电流达不到2A。（a）试分析变阻器的电流达不到2A的原因。（b）求变阻器的最大阻值R1max。     24．（20分）（2021·荔湾中考）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。则在电路安全工作的前提下，请计算出：（1）（5分）当电流表的示数为100mA时，求R接入电路中的阻值。 （2）（5分）当湿度RH=60%时，求电压表示数。 （3）（5分）当湿度RH=60%时，加湿器消耗的总功率； （4）（5分）当电压表示数为6V时，求湿度RH的值。
