高中物理鲁科版 (2019)选择性必修 第二册第1节 交变电流的特点精练

这是一份高中物理鲁科版 (2019)选择性必修 第二册第1节 交变电流的特点精练，共8页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

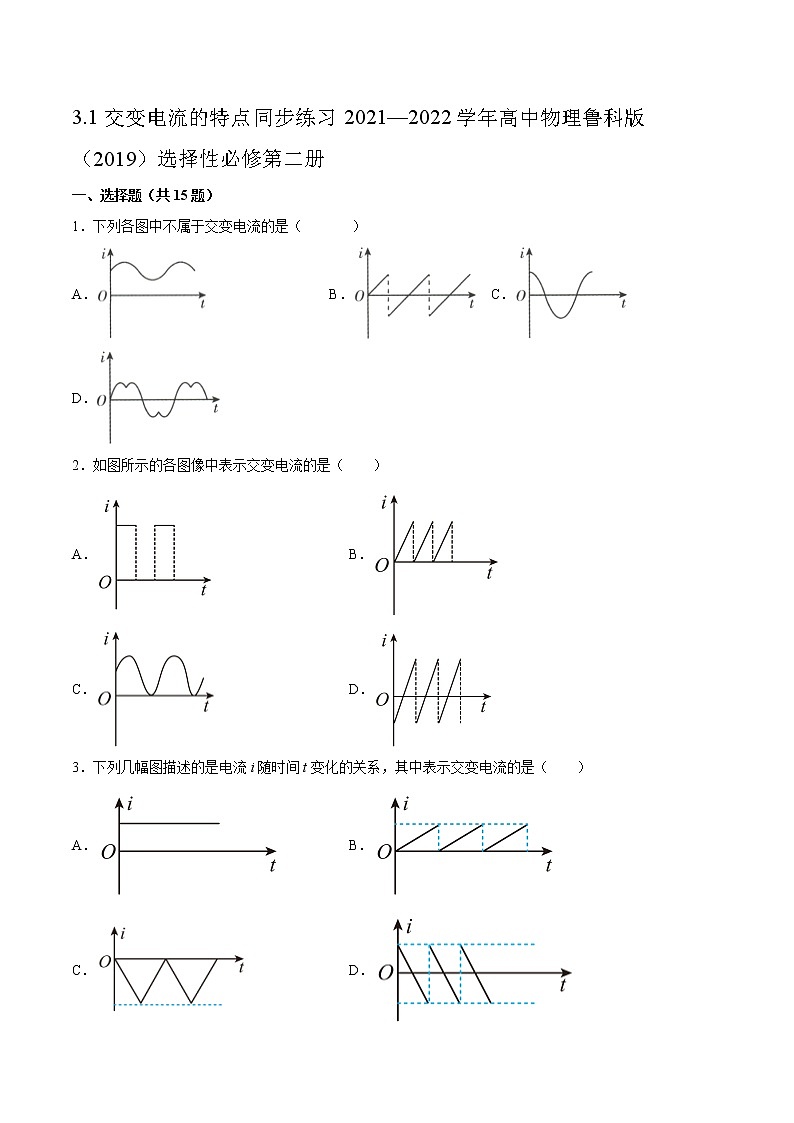

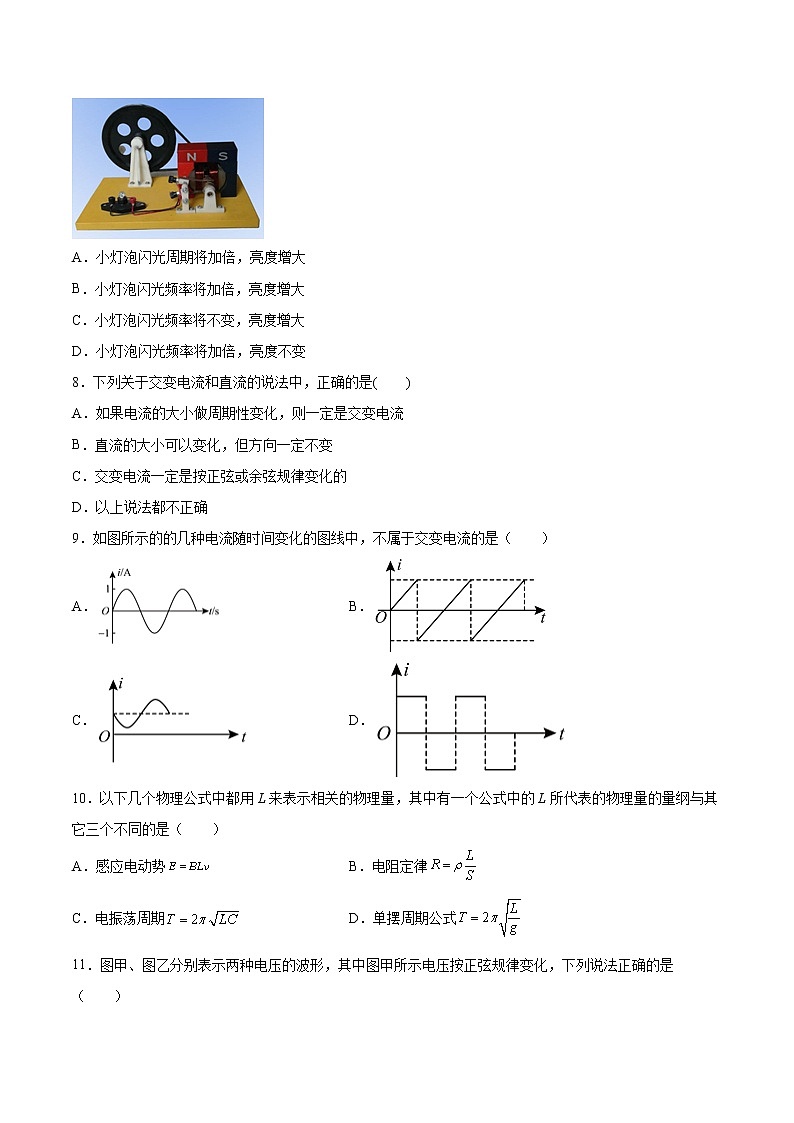

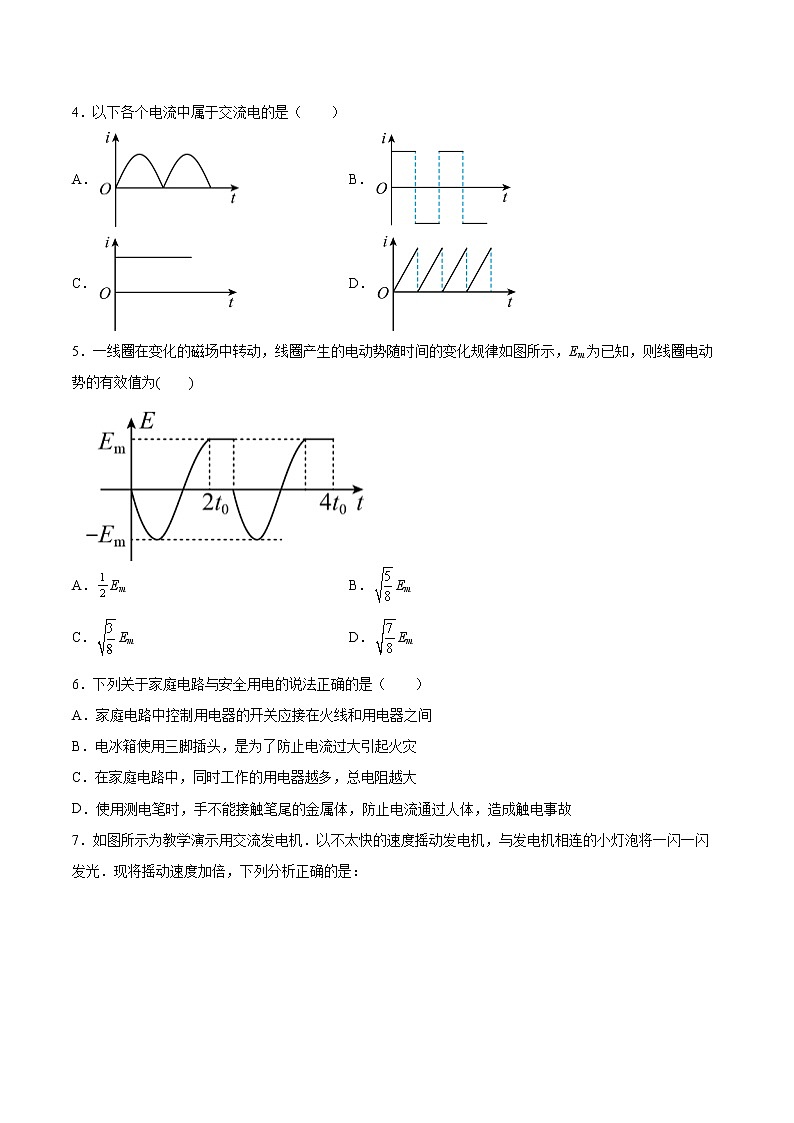

3.1交变电流的特点同步练习2021—2022学年高中物理鲁科版（2019）选择性必修第二册一、选择题（共15题）1．下列各图中不属于交变电流的是（       ）A．                  B．  C．                  D．2．如图所示的各图像中表示交变电流的是（　　）A． B． C． D．3．下列几幅图描述的是电流i随时间t变化的关系，其中表示交变电流的是（　　）A． B．C． D．4．以下各个电流中属于交流电的是（　　）A． B．C． D．5．一线圈在变化的磁场中转动，线圈产生的电动势随时间的变化规律如图所示，Em为已知，则线圈电动势的有效值为(　　)A．Em B．EmC．Em D．Em6．下列关于家庭电路与安全用电的说法正确的是（　　）A．家庭电路中控制用电器的开关应接在火线和用电器之间B．电冰箱使用三脚插头，是为了防止电流过大引起火灾C．在家庭电路中，同时工作的用电器越多，总电阻越大D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故7．如图所示为教学演示用交流发电机．以不太快的速度摇动发电机，与发电机相连的小灯泡将一闪一闪发光．现将摇动速度加倍，下列分析正确的是：A．小灯泡闪光周期将加倍，亮度增大B．小灯泡闪光频率将加倍，亮度增大C．小灯泡闪光频率将不变，亮度增大D．小灯泡闪光频率将加倍，亮度不变8．下列关于交变电流和直流的说法中，正确的是(　　)A．如果电流的大小做周期性变化，则一定是交变电流B．直流的大小可以变化，但方向一定不变C．交变电流一定是按正弦或余弦规律变化的D．以上说法都不正确9．如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（　　）A． B．C． D．10．以下几个物理公式中都用L来表示相关的物理量，其中有一个公式中的L所代表的物理量的量纲与其它三个不同的是（　　）A．感应电动势 B．电阻定律C．电振荡周期 D．单摆周期公式11．图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是（　　）A．图甲表示交流电，图乙表示直流电B．两种电压的有效值都是220VC．图甲所示电压的瞬时值表达式为（V）D．图甲所示电压经原、副线圈匝数比为10：1的理想变压器变压后，功率比为1：112．下图所示的e-t图像中不属于交变电流的是(　　)A．B．C．D．13．下列四幅图像表示的电流中不是交变电流的一项是（　　）A． B．C． D．14．电动车的电源电压基本是稳定的48V、60V、72V，电动车是怎么实现变功率运行的呢？一位电子爱好者查询资料后发现了其中的奥秘：转动电动车转把时，电源并不是一直给电机供电的，而是由一种控制芯片采用不同的间断方式给电机供电，这样电动车就实现了以不同的功率运行。如图所示是控制芯片给电机的两种不同供电方式，曲线部分视为正弦波的太周期，假设供电电压不变，图甲、图乙中电压的有效值之比为（ ）A． B． C． D．15．图中A、B、C是三相交流电源的三根相线，O是中线，电源的相电压为220V，L1、L2、L3是三个“220V，60W”的灯泡，开关K1断开，K2、K3闭合，由于某种原因，电源中线在图中O′处断了，那么L2和L3两灯泡将（　　）A．立刻熄灭 B．变得比原来亮一些 C．变得比原来暗一些 D．保持亮度不变二、填空题（共4题）16．判断下列图像表示的电流属于直流还是交流(    )A． B． C． D．17．直流：_________不随时间变化的电流称为直流。18．交变电流：大小和方向随时间做_________变化的电流叫作交变电流，简称_________。19．（选做题3） （1）如图所示电路，已知电源的电动势E＝3V，内阻r=1Ω，外电阻R＝5Ω．若电键S闭合，则理想电流表示数为______A．（2）我国居民照明电路使用的是______（选填“交变电流”或“恒定电流” ），电压为______V（选填“220”或“380” ）．三、综合题（共4题）20．阻值相等的甲、乙两电阻分别接到图（a）和（b）所示的方波交变电压、正弦式交变电压电路中，两种电压的周期和峰值都相等。求两电阻的电功率之比。21．一个标有“220V 60W的灯泡能接220V的交流电源上吗?一个耐压值为220V的电容呢?为什么?22．家用电子调光灯的调光功能是用电子线路将输入的正弦式交流电压的波形截去一部分来实现的,由截去部分的多少来调节电压,从而实现灯光的可调,比过去用变压器调压方便且体积小.某电子调光灯经调整后电压波形如图所示,求灯泡两端的电压的有效值？23．我国交变电流的周期和频率各是多少?家用交变电流电压的有效值、最大值又是多少?
参考答案：1．A2．D3．D4．B5．B6．A7．B8．B9．C10．C11．D12．D13．C14．C15．C16．AB是直流电，CD是交流电。17．方向18．     周期性     交流19．     0.5     交变电流     22020．2：121．一个标有“220V 60W的灯泡，额定电压有效值为220V，则能接220V的交流电源上；因交流电的最大值为311V，则耐压值为220V的电容不能接到该电源上。22．23．0.02s；50Hz；220V；311V
