易错点12 交变电流—备战2022年高考物理一轮复习易错题

这是一份易错点12 交变电流—备战2022年高考物理一轮复习易错题，共15页。

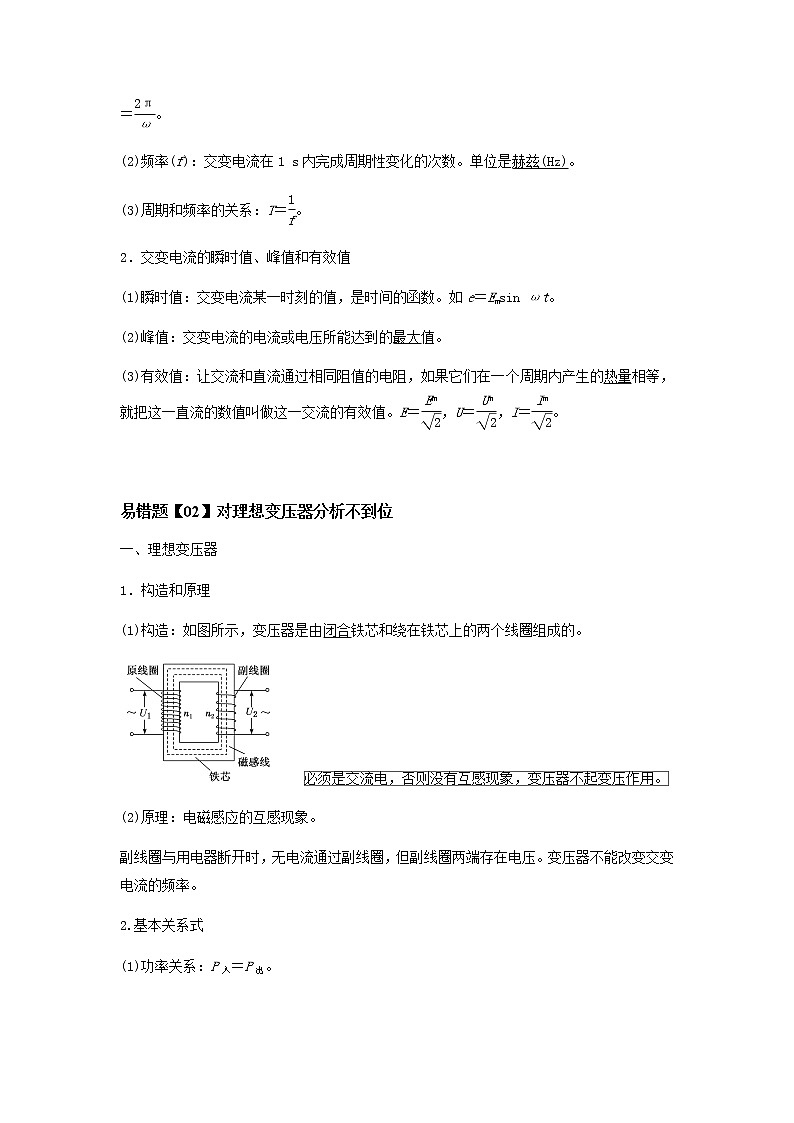

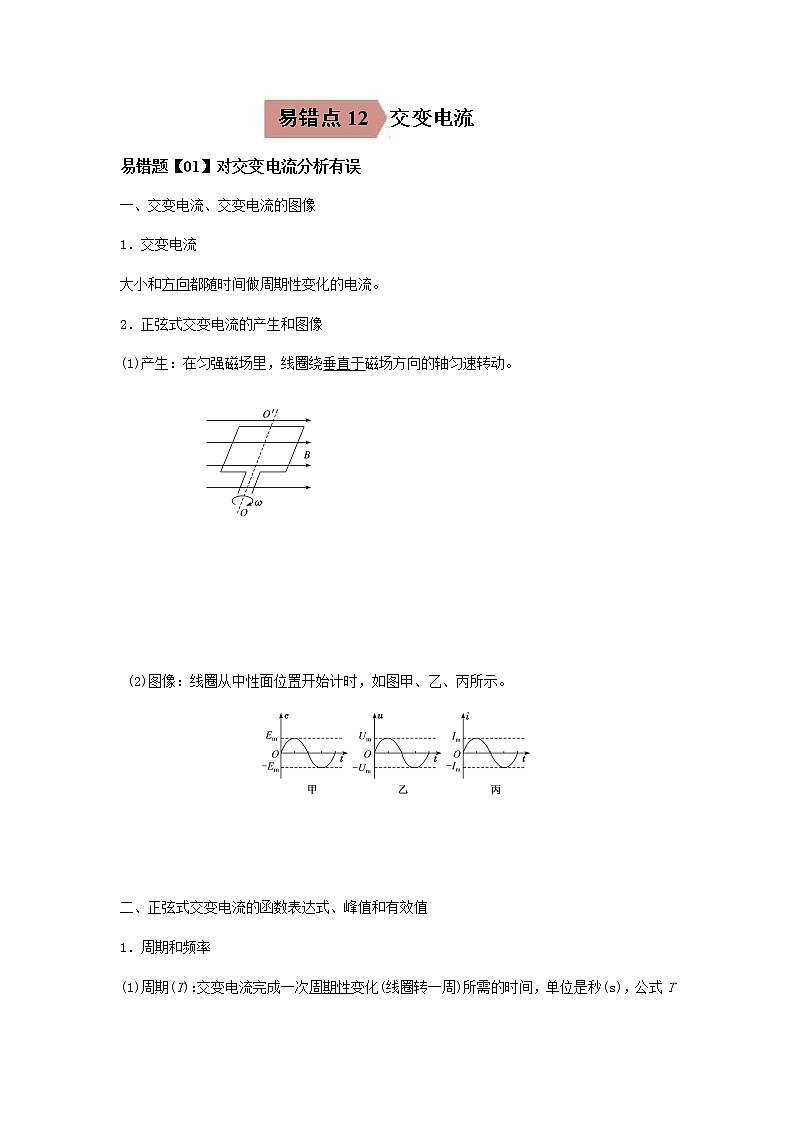

易错点12  交变电流易错题【01】对交变电流分析有误一、交变电流、交变电流的图像1．交变电流大小和方向都随时间做周期性变化的电流。2．正弦式交变电流的产生和图像(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。       (2)图像：线圈从中性面位置开始计时，如图甲、乙、丙所示。  二、正弦式交变电流的函数表达式、峰值和有效值1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝。(2)频率(f)：交变电流在1 s内完成周期性变化的次数。单位是赫兹(Hz)。(3)周期和频率的关系：T＝。2．交变电流的瞬时值、峰值和有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数。如e＝Emsin ωt。(2)峰值：交变电流的电流或电压所能达到的最大值。(3)有效值：让交流和直流通过相同阻值的电阻，如果它们在一个周期内产生的热量相等，就把这一直流的数值叫做这一交流的有效值。E＝，U＝，I＝。 易错题【02】对理想变压器分析不到位一、理想变压器1．构造和原理(1)构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。　　(2)原理：电磁感应的互感现象。副线圈与用电器断开时，无电流通过副线圈，但副线圈两端存在电压。变压器不能改变交变电流的频率。2.基本关系式(1)功率关系：P入＝P出。(2)电压关系：＝。有多个副线圈时＝＝＝…。(3)电流关系：只有一个副线圈时＝。由能量守恒推出有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋UnIn。易错题【03】对远距离输电分析不到位一、远距离输电 1．功率关系：P1＝P2，P3＝P4，P2＝ΔP＋P3。2．电压、电流关系：＝＝，＝＝，U2＝ΔU＋U3，I2＝I线＝I3。3.输电电流：I线＝＝＝。4．电压损失：ΔU＝U2－U3＝I2R线。5．功率损失：ΔP＝P2－P3＝I22R线＝。[深化理解]1．在分析变压器问题时，一定要注意原、副线圈中各量的决定关系：U1决定U2，I2决定I1，P2决定P1。2．分析和计算输电线上的电压损失和功率损失时要用U损＝I线R线，P损＝I线2R线＝，注意P损≠。            01   对交变电流理解不到位1、如图所示，KLMN是一个竖直的矩形导线框，全部处于磁感应强度为B的水平方向的匀强磁场中，线框面积为S，MN边水平，线框绕某竖直固定轴以角速度ω匀速转动。在MN边与磁场方向的夹角达到30°的时刻(图示位置)，导线框中产生的瞬时电动势e的大小和线框此时电流的方向分别为(已知线框按俯视的逆时针方向转动)(　　)A.BSω，电流方向为KNMLK B.BSω，电流方向为KNMLKC.BSω，电流方向为KLMNK D.BSω，电流方向为KLMNK【警示】本题容易出错的主要原因是对交变电流理解有误。【解析】 MN边与磁场方向成30°时，感应电动势为e＝Emcos ωt＝BSωcos 30°＝BSω。由右手定则可知电流方向为KNMLK。【答案】B【叮嘱】解题的关键要对交变电流的产生条件分析正确1．如图为某正弦式交变电流的图像，则该电流的瞬时值表达式为(　　)A．i＝10sin(100πt)A   B．i＝10sin(10πt)AC．i＝20sin(50πt)A D．i＝20sin(100πt)A【答案】D【解析】由题图可知T＝0.02 s，则ω＝＝100π rad/s。当t＝0.002 5 s时，i＝14.14 A，代入i＝Imsin ωt得Im＝20 A。所以电流的瞬时值表达式为i＝20sin(100πt)A。2．一个矩形线圈在匀强磁场中转动产生的电动势e＝200·sin 100πt(V)，下列说法正确的是(　　)A．该交变电流的频率是100 HzB．当t＝0时，线圈平面恰好与中性面垂直C．当t＝ s时，e达到峰值D．该交变电流的电动势的有效值为200 V【答案】C【解析】由交变电流的电动势瞬时值表达式e＝nBSω·sin ωt可知，交变电流的频率f＝＝ Hz＝50 Hz，选项A错误。在t＝0时，电动势瞬时值为0，线圈平面恰好在中性面处，选项B错误。当t＝ s时，e达到峰值Em＝200 V，选项C正确。该交变电流的电动势的有效值E＝＝200 V，选项D错误。            02   对理想变压器分析不到位1、如图所示为一理想变压器，其原、副线圈匝数之比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R组成闭合电路。当直导线MN在匀强磁场中沿导轨向左匀速切割磁感线时，电流表 的示数是10 mA，那么电流表 的示数是(　　)A．40 mA　　　　　　　　 B．0C．10 mA D．2.5 mA【解析】由于直导线MN匀速运动，则MN切割磁场产生的电流恒定，线圈中产生的磁通量也是恒定的，所以不会引起副线圈的磁通量变化，所以副线圈中不会有感应电流产生，即电流表A2的示数为0，选项B正确。【答案】B1．如图所示，P是电压互感器，Q是电流互感器，如果两个互感器的变压比和变流比都是50，电压表的示数为220 V，电流表的示数为3 A，则输电线路中的电压和电流分别是(　　)A．11 000 V,150 A   B．1 100 V,15 AC．4.4 V,16.7 A D．4.4 V,0.06 A【答案】A【解析】由两个互感器的变压比和变流比可知输电线路中的电压为U＝220×50 V＝11 000 V，电流为I＝3×50 A＝150 A，故A正确。2．如图所示的电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A，则下列说法正确的是(　　)A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动【答案】D【解析】电压表V1的示数和a、b间电压的有效值相同，滑片滑动时V1示数不变，选项A错误；电压表V2测量的电压为副线圈两端的电压，原、副线圈匝数不变，输入电压不变，故V2示数不变，V3示数为V2示数减去R0两端电压，两线圈中电流增大，易知R0两端电压升高，故V3示数减小，选项B错误；理想变压器满足U1I1＝U2I2，则U1ΔI1＝U2ΔI2，因ΔI2>ΔI1，故U2<U1，变压器为降压变压器，选项C错误；因I2增大，故知R减小，变阻器滑片是沿c→d的方向滑动，选项D正确。            03  对远距离输电分析不到位1、如图所示，理想变压器原、副线圈接有额定电压均为20 V的灯泡a和b。当输入u＝220sin(100πt)V的交变电压时，两灯泡均能正常发光。设灯泡不会被烧坏，下列说法正确的是(　　)A．原、副线圈匝数比为11∶1B．原、副线圈中电流的频率比为11∶1C．当滑动变阻器的滑片向下滑少许时，灯泡b变亮D．当滑动变阻器的滑片向下滑少许时，灯泡a变亮【问诊】　两灯均正常发光，则原线圈输入的电压为：U1＝U－U灯＝(220－20)V＝200 V，副线圈电压：U2＝U灯＝20 V，根据理想变压器变压比得＝＝＝，故A错误；变压器不改变交流电的频率，即频率比为1∶1，故B错误；当滑动变阻器的滑片向下滑少许时，阻值减小，副线圈电流变大，根据＝，可知原线圈电流变大，灯泡a分担的电压变大，原线圈输入的电压变小，副线圈输出电压变小，所以灯泡a变亮，b变暗，故C错误，D正确。【答案】D1．(多选)如图所示，电路中的变压器为理想变压器，S为单刀双掷开关，U1为加在原线圈两端的交变电压，I1、I2分别为原、副线圈中的电流。下列说法中正确的是(　　)A．保持U1不变，S由b切换到a，则R上消耗的功率减小B．保持U1不变，S由a切换到b，则I2减小C．保持U1不变，S由b切换到a，则I1增大D．保持U1不变，S由a切换到b，则变压器的输入功率增大【答案】BC【解析】保持U1不变，S由b切换到a时，副线圈匝数增多，则输出电压U2增大，电流I2增大，R消耗的功率增大，由变压器功率关系可知，其输入功率也增大，故I1增大；S由a切换到b时，副线圈匝数减少，则输出电压U2减小，输出电流I2减小，所以根据P2＝I2U2，P2减小；又因P1＝P2，所以变压器输入功率减小。由以上分析可知，正确选项为B、C。2．有一理想变压器，副线圈所接电路如图所示，灯L1、L2为规格相同的两只小灯泡。当S断开时，灯L1正常发光。S闭合后，下列说法正确的是(　　)A．电阻R消耗的电功率增大B．灯L1、L2都能正常发光C．原线圈的输入功率减小D．原、副线圈的电流比减小【答案】A【解析】当S闭开后，由变压器电压与匝数比关系：＝，可知副线圈电压U2不变，而电路的电阻减小，所以副线圈的电流增大，由P＝I2R知R消耗的功率增大，故A正确；副线圈的电流增大，所以电阻R的电压增大，而副线圈电压U2不变，所以灯泡两端的电压减小，灯L1、L2都不能正常发光，故B错误；由于副线圈中负载电阻减小，消耗的功率为P＝，故消耗的功率增大，又因为输入功率等于输出功率，故原线圈的输入功率增大，所以C错误；变压器原、副线圈的匝数不变，由电流与匝数关系＝，知原、副线圈中电流之比不变，故D错误。错1、(多选)如图所示，图线a是线圈在匀强磁场中匀速转动时所产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示。以下关于这两个正弦交流电的说法正确的是(　　)A．在图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3∶2C．交流电a的瞬时值表达式为u＝10sin(5πt)VD．交流电b的最大值为 V2、(多选)1831年，法拉第在一次会议上展示了他发明的圆盘发电机(图甲)，它是利用电磁感应的原理制成的，是人类历史上第一台发电机。图乙是这个圆盘发电机的结构示意图：铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘良好接触，使铜盘转动，电阻R中就有电流通过。若所加磁场为匀强磁场，回路的总电阻恒定，从左往右看，铜盘沿顺时针方向匀速转动，下列说法正确的是(　　)A．铜片D的电势高于铜片C的电势B．电阻R中有正弦式交变电流流过C．铜盘转动的角速度增大1倍，流过电阻R的电流也随之增大1倍D．保持铜盘不动，磁场变为方向垂直于铜盘的交变磁场，则铜盘中有电流产生3、电阻R1、R2与交流电源按照图甲所示方式连接，R1＝10 Ω，R2＝20 Ω。合上开关S后，通过电阻R2的正弦式交变电流i随时间t变化的情况如图乙所示。则(　　)A．通过R1的电流有效值是1.2 AB．R1两端的电压有效值是6 VC．通过R2的电流有效值是1.2 AD．R2两端的电压最大值是6 V4、如图所示，表示一交流电的电流随时间而变化的图像，此交流电的有效值是(　　)A．5 A   B．3.5 AC．3.5 A D．5 A5、如图所示，理想变压器的原线圈接在u＝220·sin 100πt(V)的交流电源上，副线圈接有R＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表。下列说法正确的是(　　)A．原线圈的输入功率为220 WB．电流表的读数为1 AC．电压表的读数为110 VD．副线圈输出交流电的周期为50 s6、(多选）如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光。下列说法正确的是(　　)A．原、副线圈匝数比为9∶1B．原、副线圈匝数比为1∶9C．此时a和b的电功率之比为9∶1D．此时a和b的电功率之比为1∶97、如图所示的电路中，理想变压器原、副线圈的匝数比n1∶n2＝22∶5，电阻R1＝R2＝25 Ω，D为理想二极管，原线圈接u＝220sin(100πt)V的交流电，则(　　)A．交流电的频率为100 HzB．通过R2的电流为1 AC．通过R2的电流为 AD．变压器的输入功率为200 W8、如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则(　　)A．小灯泡变亮B．小灯泡变暗C．原、副线圈两端电压的比值不变D．通过原、副线圈电流的比值不变9、如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝Umsin ωt的交流电源。若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为(　　)A.　　　　　　　　 B.C．422r D．422r10、(多选)小型水力发电站的发电机有稳定的输出电压，该电压先通过发电站附近的升压变压器升压，然后通过输电线路把电能输送到远处用户附近的降压变压器，经降压变压器降低电压后再输送至各用户，如图所示。设变压器都是理想变压器，那么在用电高峰期，随着用电器增多，用户消耗的电功率增加，下列说法正确的是(　　)A．发电机的输出电流变小B．高压输电线路的功率损失变大C．降压变压器副线圈两端的电压变小D．升压变压器副线圈两端的电压变大                            答案和解析 BCD在题图中t＝0时刻，感应电动势为零，穿过线圈的磁通量最大，A错误；a的周期为0.4 s，b的周期为0.6 s，转速与周期成反比，所以转速之比为3∶2，B正确；交流电的瞬时值表达式为u＝Umsin ωt，所以a的瞬时值表达式为u＝10sinV＝10sin(5πt)V，C正确；由Um＝NBSω，可知角速度变为原来的，则最大值变为原来的，交流电b的最大值为 V，D正确。 ACD根据右手定则可知，铜片D的电势比C的高，A正确；若所加的磁场为匀强磁场，铜盘匀速转动，则产生的感应电动势E＝BL＝BL·＝BωL2，不随时间变化，则电阻R中流过的是恒定电流，B错误；由上式可知，若铜盘转动的角速度增大1倍，感应电动势增大1倍，流过电阻R的电流也随着增大1倍，C正确；保持铜盘不动，磁场变为垂直于铜盘的交变磁场，则通过铜盘的磁通量发生变化，铜盘中会产生感应电动势，铜盘中有电流产生，D正确。3.B首先从交流电图像中找出交变电流的最大值即通过R2的电流最大值为0.6 A，由正弦式交变电流最大值与有效值的关系Im＝I可知其有效值为0.6 A，由于R1与R2串联，所以通过R1的电流有效值也是0.6 A，选项A、C错误；R1两端电压有效值为U1＝IR1＝6 V，选项B正确；R2两端电压最大值为U2m＝ImR2＝0.6×20 V＝12 V，选项D错误。4.D　交流电的有效值是根据其热效应定义的，它是从电流产生焦耳热相等的角度出发，使交流电与恒定电流等效。设交流电的有效值为I，令该交变电流通过一阻值为R的纯电阻，在一个周期内有：I2RT＝I12R＋I22R。所以该交流电的有效值为I＝ ＝5 A。D项正确。5.　B由交流电压的表达式可知，原线圈两端所加的电压最大值为220 V，故有效值为U1＝220 V，由＝，故副线圈电压的有效值为U2＝110 V，故输出功率P2＝＝220 W，再由输入功率等于输出功率知，P1＝P2＝220 W，A项错误；根据欧姆定律知，I2＝＝2 A，由＝，得I1＝1 A，故电流表读数为1 A，所以B项正确；电压表的读数为有效值，即U2＝110 V，C项错误；由交流电压的表达式可知，ω＝100π rad/s，又T＝，解得T＝0.02 s，所以D项错误。6.AD设灯泡的额定电压为U0，输入电压为灯泡额定电压的10倍时灯泡正常发光，则变压器原线圈的电压为9U0，变压器原、副线圈的匝数比为9∶1，选项A正确，B错误；由9U0Ia＝U0Ib得，流过b灯泡的电流是流过a灯泡电流的9倍，根据P＝UI，a、b灯泡的电功率之比为1∶9，选项C错误，D正确。7.C由原线圈交流电瞬时值表达式可知，交变电流的频率f＝＝＝50 Hz，A项错误；由理想变压器变压规律＝可知，输出电压U2＝50 V，由理想二极管单向导电性可知，交变电流每个周期只有一半时间有电流通过R2，由交变电流的热效应可知，·＝·T，解得U＝U2＝25 V，由欧姆定律可知，通过R2的电流为 A，B项错误，C项正确；电阻R2的功率P2＝UI＝50 W，而电阻R1的电功率P1＝＝100 W，由理想变压器输入功率等于输出功率可知，变压器的输入功率为P＝P1＋P2＝150 W，D项错误。8、B由于家庭电路上理想变压器为降压变压器，故n1＞n2，当原、副线圈减少相同的匝数时，其变压比变大，根据＝，U1一定，U2变小，故小灯泡变暗，选项A错误，B正确；由＝知，原、副线圈电压的比值变大，选项C错误；根据＝，则通过原、副线圈电流的比值变小，选项D错误。9.C升压变压器T的原线圈两端电压的有效值为U1＝；由变压关系可得＝，则U2＝；因为输送电功率为P，输电线中的电流为I2＝＝，则输电线上损失的电功率为ΔP＝I22(2r)＝，故选项C正确。10.BC用电高峰期用电器增多，降压变压器的输出电流增大，由变压器原副线圈电流关系可知输电线上的电流I增大，发电机的输出电流变大，选项A错误；输电线路上损失的功率P损＝I2r，r为输电线路电阻，故P损变大，选项B正确；升压变压器副线圈的输出电压U2只与输入电压U1及原、副线圈匝数比有关，即升压变压器副线圈两端的电压不变，选项D错误；降压变压器原线圈两端的电压U3＝U2－U损，U损＝Ir，I增大，U损增大，故U3减小，由理想变压器原副线圈的电压关系可知降压变压器副线圈两端的电压变小，选项C正确。
