押题精选09    电场

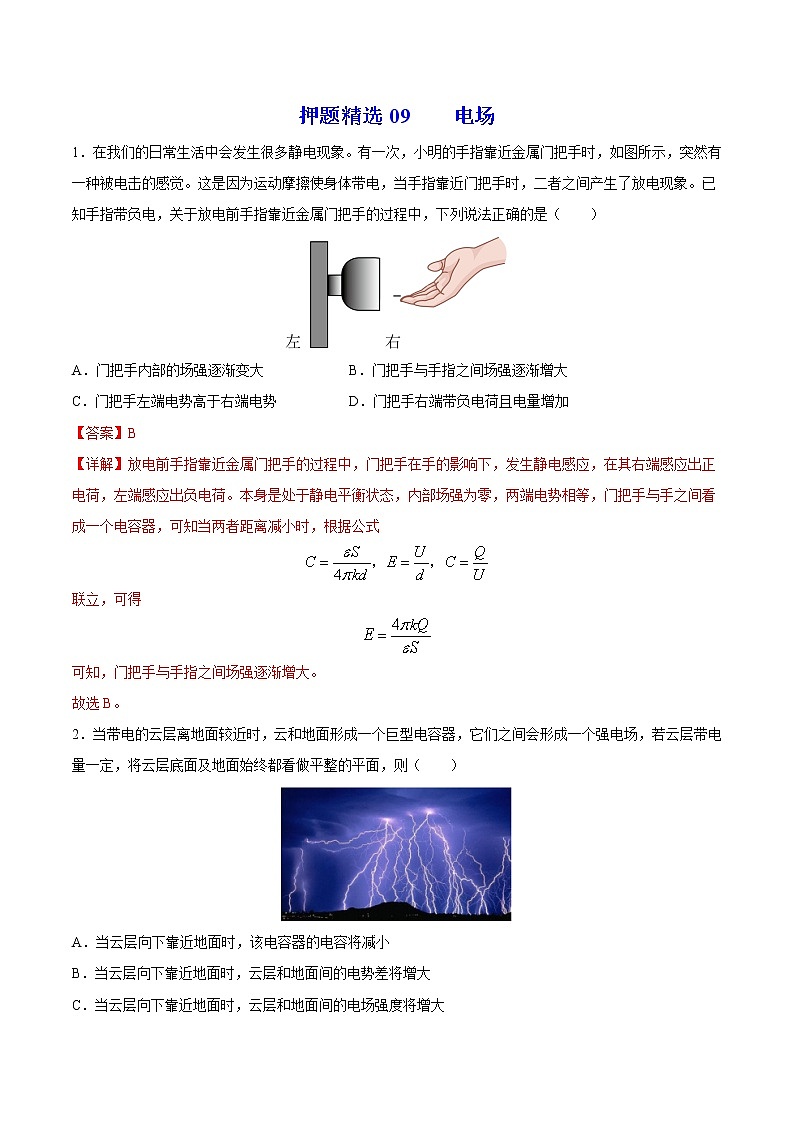

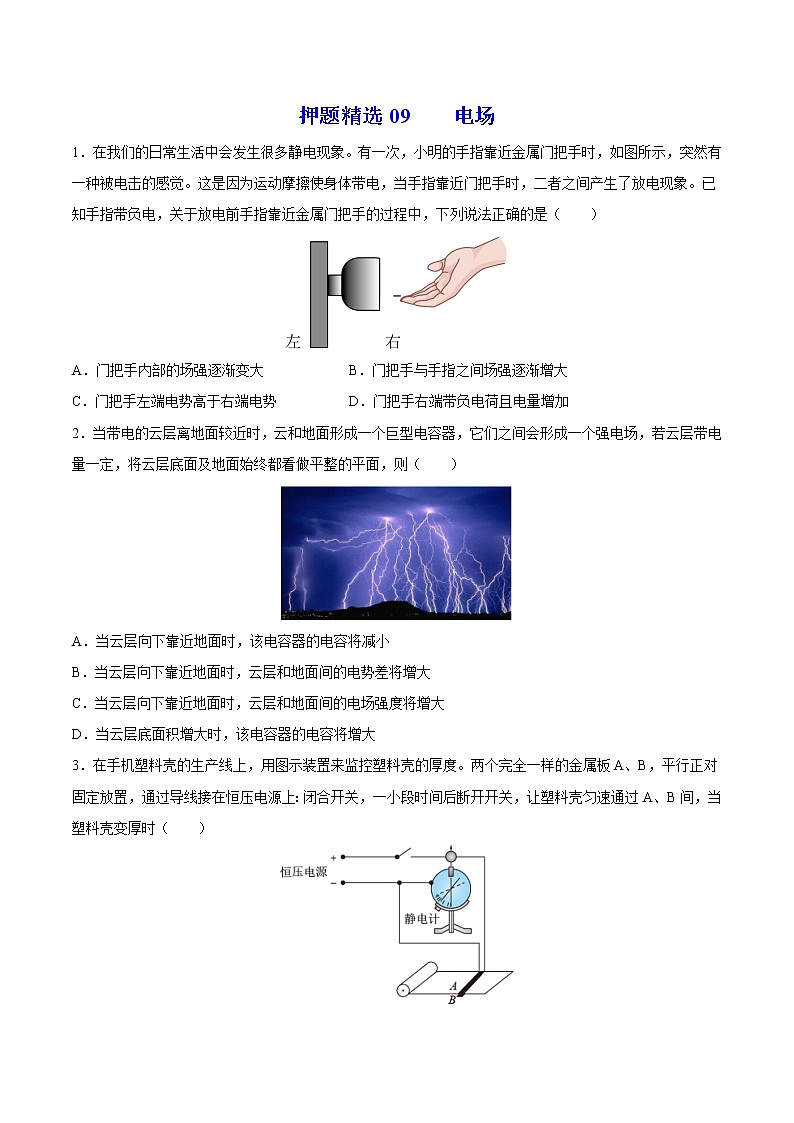

1．在我们的日常生活中会发生很多静电现象。有一次，小明的手指靠近金属门把手时，如图所示，突然有一种被电击的感觉。这是因为运动摩擦使身体带电，当手指靠近门把手时，二者之间产生了放电现象。已知手指带负电，关于放电前手指靠近金属门把手的过程中，下列说法正确的是（　　）

A．门把手内部的场强逐渐变大 B．门把手与手指之间场强逐渐增大

C．门把手左端电势高于右端电势 D．门把手右端带负电荷且电量增加

2．当带电的云层离地面较近时，云和地面形成一个巨型电容器，它们之间会形成一个强电场，若云层带电量一定，将云层底面及地面始终都看做平整的平面，则（　　）

A．当云层向下靠近地面时，该电容器的电容将减小

B．当云层向下靠近地面时，云层和地面间的电势差将增大

C．当云层向下靠近地面时，云层和地面间的电场强度将增大

D．当云层底面积增大时，该电容器的电容将增大

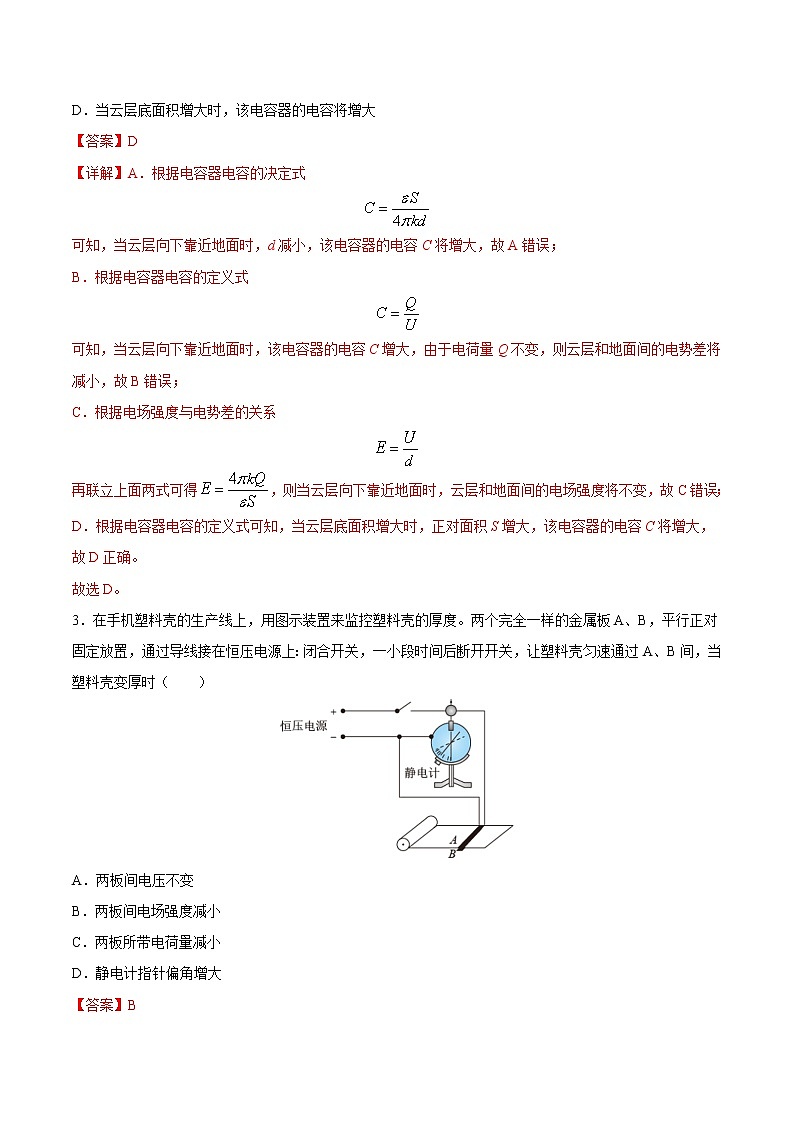

3．在手机塑料壳的生产线上，用图示装置来监控塑料壳的厚度。两个完全一样的金属板A、B，平行正对固定放置，通过导线接在恒压电源上：闭合开关，一小段时间后断开开关，让塑料壳匀速通过A、B间，当塑料壳变厚时（　　）

A．两板间电压不变

B．两板间电场强度减小

C．两板所带电荷量减小

D．静电计指针偏角增大

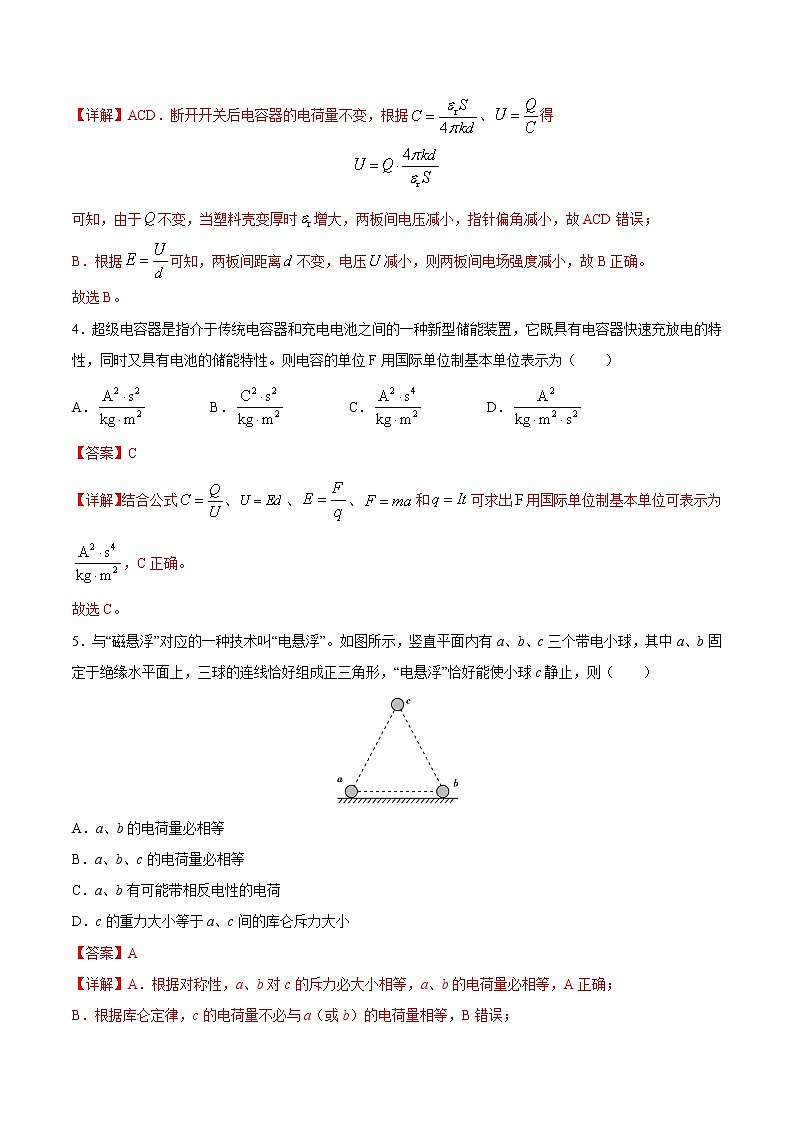

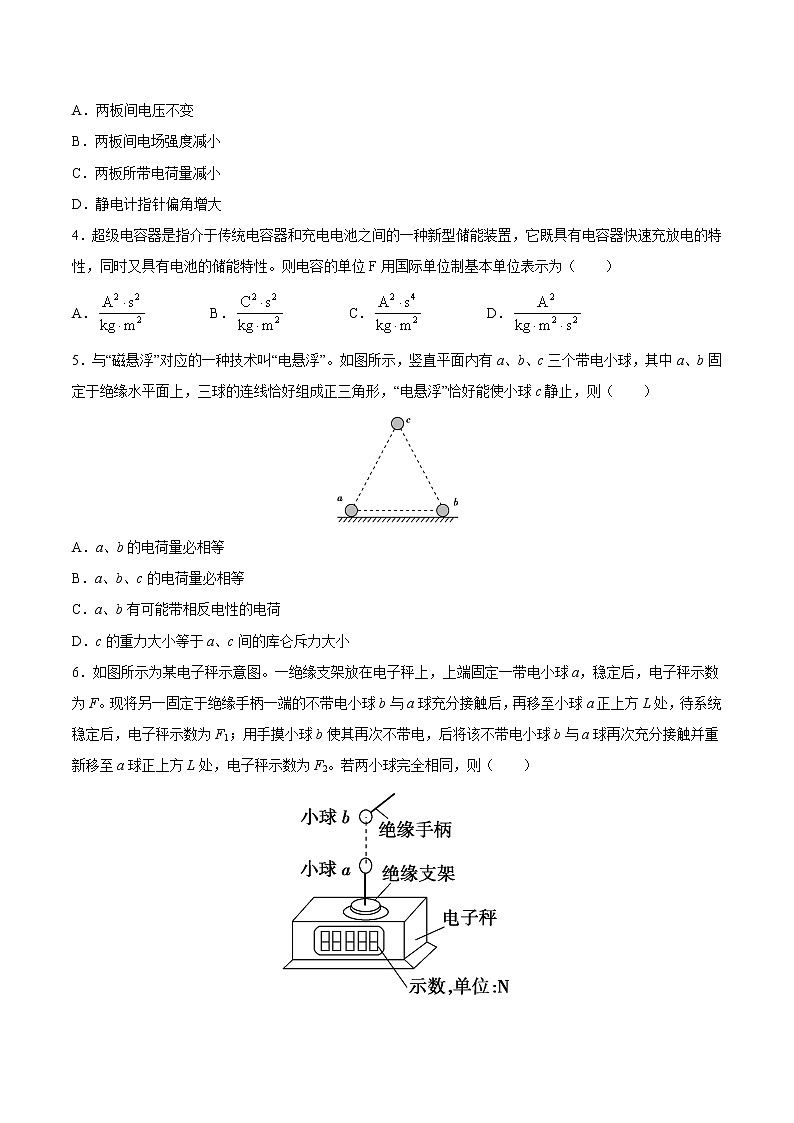

4．超级电容器是指介于传统电容器和充电电池之间的一种新型储能装置，它既具有电容器快速充放电的特性，同时又具有电池的储能特性。则电容的单位F用国际单位制基本单位表示为（　　）

A． B． C． D．

5．与“磁悬浮”对应的一种技术叫“电悬浮”。如图所示，竖直平面内有a、b、c三个带电小球，其中a、b固定于绝缘水平面上，三球的连线恰好组成正三角形，“电悬浮”恰好能使小球c静止，则（　　）

A．a、b的电荷量必相等

B．a、b、c的电荷量必相等

C．a、b有可能带相反电性的电荷

D．c的重力大小等于a、c间的库仑斥力大小

6．如图所示为某电子秤示意图。一绝缘支架放在电子秤上，上端固定一带电小球a，稳定后，电子秤示数为F。现将另一固定于绝缘手柄一端的不带电小球b与a球充分接触后，再移至小球a正上方L处，待系统稳定后，电子秤示数为F1；用手摸小球b使其再次不带电，后将该不带电小球b与a球再次充分接触并重新移至a球正上方L处，电子秤示数为F2。若两小球完全相同，则（　　）

A．F1<F2

B．F1=4F2

C．若小球a带负电，L增大，则F1增大

D．若小球a带正电，L减小，则F2增大

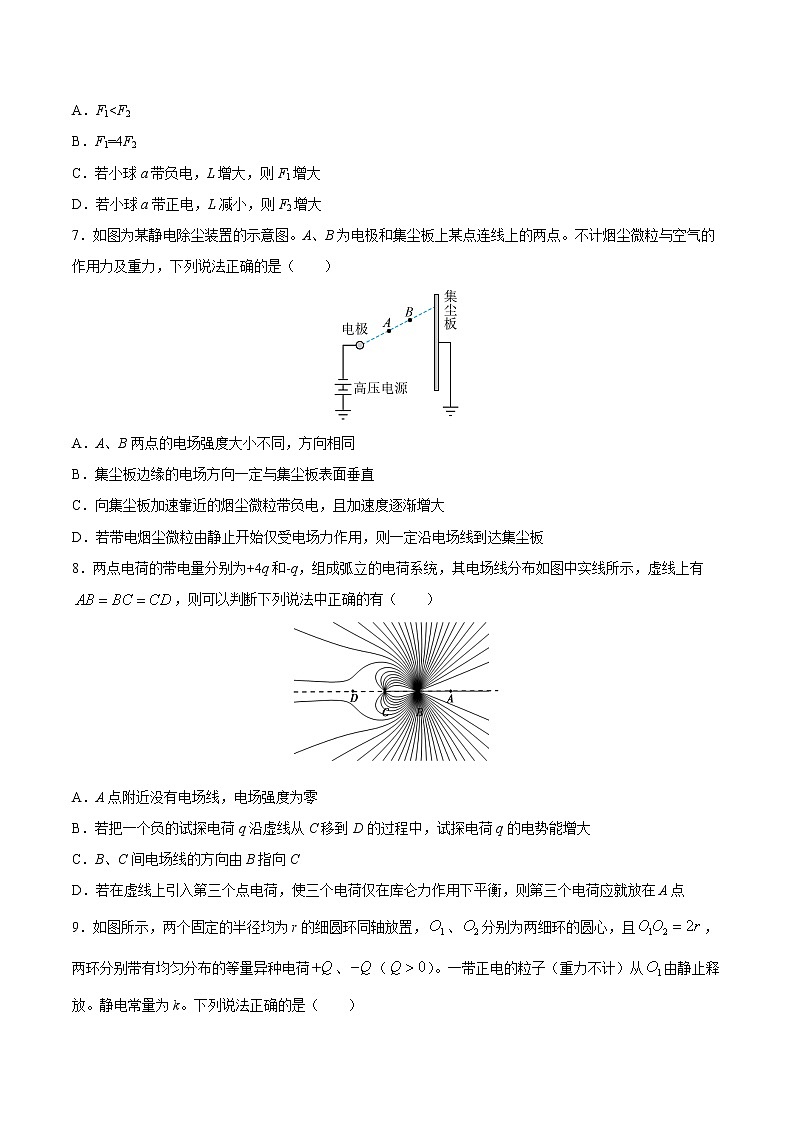

7．如图为某静电除尘装置的示意图。A、B为电极和集尘板上某点连线上的两点。不计烟尘微粒与空气的作用力及重力，下列说法正确的是（　　）

A．A、B两点的电场强度大小不同，方向相同

B．集尘板边缘的电场方向一定与集尘板表面垂直

C．向集尘板加速靠近的烟尘微粒带负电，且加速度逐渐增大

D．若带电烟尘微粒由静止开始仅受电场力作用，则一定沿电场线到达集尘板

8．两点电荷的带电量分别为+4q和-q，组成弧立的电荷系统，其电场线分布如图中实线所示，虚线上有，则可以判断下列说法中正确的有（　　）

A．A点附近没有电场线，电场强度为零

B．若把一个负的试探电荷q沿虚线从C移到D的过程中，试探电荷q的电势能增大

C．B、C间电场线的方向由B指向C

D．若在虚线上引入第三个点电荷，使三个电荷仅在库仑力作用下平衡，则第三个电荷应就放在A点

9．如图所示，两个固定的半径均为r的细圆环同轴放置，、分别为两细环的圆心，且，两环分别带有均匀分布的等量异种电荷、（）。一带正电的粒子（重力不计）从由静止释放。静电常量为k。下列说法正确的是（　　）

A．中点处的电场强度为 B．中点处的电场强度为

C．粒子在中点处动能最大 D．粒子在处动能最大

10．两个完全相同的正四棱锥叠放在一起，构成如图所示的形状，其中b点固定点电荷+Q，d点固定点电荷-Q，O点为两棱锥公共正方形底面abcd的中心，且，规定无穷远处的电势为零，则下列说法正确的是（　　）

A．c点的电势比e点的电势高

B．a、c两点的电场强度不同

C．负电荷沿棱由e→c→f移动的过程中，电场力一直做正功

D．若将+Q由b点移到e点，则O点的电势不变

11．匀强电场中有一与电场垂直的平面，面积为S，该电场的电场强度随时间的变化率为，静电力常量为k，则对应物理量的单位是（　　）

A．欧姆 B．伏特 C．安培 D．特斯拉

12．如图所示为某静电纺纱工艺示意图，虚线为电场线，、、为电场中三点，、在中间水平虚线上的等势点到的距离相等，为中间水平虚线的中点，电场线关于水平虚线的垂直平分线对称，一电子从点经过运动到点，下列说法正确的是（　　）

A．电子在三点的电势能大小

B．三点的电场强度大小

C．电场力对电子做的功

D．电子可仅受电场力做题述运动

13．内陆盐矿中开采的氯化钠称为岩盐．如图所示，岩盐晶体结构中相邻的四个离子处于正方形的四个顶点，O点为正方形中心，A、B为两边中点，取无穷远处电势为零，关于这四个离子形成的电场，下列说法正确的是（　　）

A．O点电场场强不为零

B．O点电势不为零

C．A、B两点电场强度相等

D．A、B两点电势相等

14．空间存在着平行纸面的匀强电场，但电场的具体方向未知，现在纸面内建立直角坐标系xOy，用仪器沿Ox、Oy两个方向探测该静电场中各点电势，得到各点电势φ与横、纵坐标的函数关系如图所示。关于该电场的电场强度E，下列说法正确的是（　　）

A．E = 3 V/m，方向沿x轴正方向 B．E = 5 V/m，方向指向第一象限

C．E = 400 V/m 方向沿y轴负方向 D．E = 500 V/m，方向指间第三象限

15．某半导体PN结中存在电场，取电场强度E的方向为x轴正方向，其E-x关系如图所示，ON=OP，OA=OB。取O点的电势为零，则（　　）

A．A、B的电势相等

B．从N到O的过程中，电势一直增大

C．电子从N移到P的过程中，电势能先增大后减小

D．电子从N移到O和从O移到P的过程中，电场力做功相等

16．一个带负电的粒子从处由静止释放，仅受电场力作用，沿x轴正方向运动，加速度a随位置变化的关系如图所示，可以得出（　　）

A．在和处，电场强度相同

B．从到过程中，电势先升高后降低

C．粒子经和处速度等大反向

D．粒子在处电势能最大

17．我国的特高压直流输电是中国在高端制造领域领先世界的一张“名片”，特别适合远距离输电，若直流高压线掉到地上时，它就会向大地输入电流，并且以高压线与大地接触的那个位置为圆心，形成一簇如图所示的等差等势线同心圆，、、、是等势线上的四点，当人走在地面上时，如果形成跨步电压就会导致两脚有电势差而发生触电事故，则（　　）

A．电势的大小为 B．场强的大小为

C．人从沿着圆弧走到会发生触电 D．间距离等于2倍间距离

18．空间中存在一沿轴方向的静电场，如图所示为该静电场中各点的电势关于坐标的变化规律，且图像关于轴对称，现将一带正电的粒子由处以水平向右的初速度释放，使其仅在电场力的作用下运动。则下列说法正确的是（　　）

A．该粒子由到的过程中，速度一直增大

B．到的过程中粒子所受的电场力一直减小

C．该粒子由到的过程中，电场力一直做正功，粒子的电势能一直减小

D．如果将某一负粒子由处由静止释放，则该粒子刚好能在轴上间做往复运动

19．反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似。已知静电场的方向平行于轴，其电势随的分布如图所示。一质量，电荷量的带负电的粒子从点由静止开始，仅在电场力作用下在轴上往返运动。则（　　）

A．轴原点左侧电场强度和右侧电场强度的大小之比

B．粒子沿轴正方向从运动到0和从0运动到运动过程中所受电场力的冲量相同

C．该粒子运动的周期

D．该粒子运动过程中的最大动能为

20．电子束焊机是一种高精密的焊接设备，它利用高速运动的电子束流轰击工件使动能转化为热能进行焊接加工。在曲面K与A之间加上高压U后，K与A之间的电场线如图所示，A到曲面各点的距离均为d，电子由静止被加速后轰击工件，电子的电量大小为e，不考虑电子重力，则下列说法正确的是（　　）

A．待焊接的工件应放置在K极 B．A、K之间的电场强度大小为

C．电子在加速运动过程中加速度逐渐增大 D．电子经高压U加速后电势能增大了

21．1913年，密立根用油滴实验测得了电子电量的精确数值。如图所示，当油滴喷出时，因与喷雾器摩擦而带负电，油滴通过小孔进入平行板电容器AB之间，调节两板间的电压，让油滴缓慢匀速下落，并测定油滴直径等相关物理量，可推算出该油滴的电荷量，不计油滴间相互作用。下列相关说法正确的是（　　）

A．油滴由于失去正电荷而带负电

B．若仅增大AB间电压，油滴将加速下落

C．若仅增大AB间距离，油滴将减速下落

D．若在AB间同时悬停着两颗油滴，则直径大的带电量一定大

22．在“DIS描绘电场等势线”的实验中，关于电源和导电纸，下列说法正确的是（　　）

A．应选用6V的交流电源导电纸有导电物质的一面朝上

B．应选用6V的直流电源导电纸有导电物质的一面朝上

C．应选用6V的交流电源导电纸有导电物质的一面朝下

D．应选用6V的直流电源导电纸有导电物质的一面朝下

23．如图所示的传感器，甲、乙为平行板电容器的上、下两个固定极板，分别接在恒压直流电源的两极上，当纸张从平行板间穿过时，可监控纸张的厚度。若电流计指针偏向a端，电容器放电；若电流计指针偏向b端，电容器充电。某次纸张从平行板间穿过时，发现电流计指针偏向b端，则（　　）

A．平行板电容器的电容不变 B．平行板电容器的电容变小

C．甲、乙两板间纸张厚度变小 D．甲、乙两板间纸张厚度变大

24．一位同学用底面半径为的圆桶形塑料瓶制作了一种电容式传感器，用来测定瓶内溶液深度的变化。如图所示，瓶的外壁涂有一层导电涂层和瓶内导电溶液构成电容器的两极，它们通过探针和导线与电源、电流计、开关相连，中间层的塑料为绝缘电介质，其厚度为，相对介电常数为。若发现在某一小段时间内有大小为的电流从下向上流过电流计，电源电压恒定为，则下列说法正确的是（　　）

A．瓶内液面升高了 B．瓶内液面升高了

C．瓶内液面降低了 D．瓶内液面降低了

25．喷墨打印机的结构原理如图所示，其中墨盒可以发出半径为的墨汁微粒。此微粒经过带电室时被带上负电，带电的多少由计算机按字体笔画高低位置输入信号加以控制。带电后的微粒以一定的初速度进入偏转电场，经过偏转电场发生偏转后，打到纸上，显示出字体。无信号输入时，墨汁微粒不带电，沿直线通过偏转电场而注入回流槽流回墨盒。设偏转极板长，两板间的距离，偏转板的右端到纸的距离。若一个墨汁微粒的质量为，所带电荷量为，以的初速度垂直于电场方向进入偏转电场，打到纸上的点距原射入方向的距离是（不计空气阻力和墨汁微粒的重力，可以认为偏转电场只局限在平行板电容器内部，忽略边缘电场的不均匀性）（　　）

A．墨汁从进入偏转电场到打在纸上，做类平抛运动

B．两偏转板间的电压是

C．两偏转板间的电压是

D．为了使纸上的字体放大10％，可以把偏转电压降低10％

26．如图所示，真空中的M，N为两个等大的均匀带电圆环，其圆心分别为A，C，带电量分别为，将它们平行放置，A，C连线垂直于圆环平面，B为AC的中点，现有质量为m带电量为的微粒重力不计从左方沿A，C连线方向射入，到A点时速度，到B点时速度，取无穷远处为电势零点，点电荷的电势公式为，式中k为静电力常量，Q为点电荷的电量，r为到点电荷的距离。下列判断可能正确的是（　　）

A．微粒从B至C做加速运动，且

B．微粒越过C点后先做加速运动，后做减速运动

C．微粒将以B为中心做往返运动

D．微粒在整个运动过程中的最终速度为

27．2020年2月，中国科学家通过冷冻电镜捕捉到新冠病毒表面S蛋白与人体细胞表面ACE2蛋白的结合过程，首次揭开了新冠病毒入侵人体的神秘面纱。电子显微镜是冷冻电镜中的关键部分，它与光学显微镜相比具有更高的分辨率，其原因是电子的物质波波长远小于可见光波长。在电子显微镜中，电子束相当于光束，通过由电场或磁场构成的电子透镜实现会聚和发散作用。其中的一种电子透镜由两个金属圆环M、N组成，其结构如图甲所示，图乙为图甲的截面示意图。显微镜工作时，两圆环的电势，图乙中虚线表示两圆环之间的等势面（相邻等势面间电势差相等）。现有一束电子经电压U加速后，沿着平行于两金属圆环轴线的方向进入金属圆环M。根据题目信息和所学知识，下列推断正确的是

A．电子比可见光的波动性强，衍射更为明显

B．增大电子的加速电压U，可提升该显微镜的分辨率

C．该电子透镜对入射的电子束能起到发散作用

D．电子在穿越电子透镜的过程中速度不断减小

28．图甲为均匀带电圆环，为其圆心，图乙为均匀带电圆环，为其圆心，两圆环半径相同，单位长度的带电荷量、电性相同，处的电场强度大小为，电势为。已知在真空中电荷量为的点电荷产生的电场中，若取无穷远处为零电势点，则离该点电荷距离为的某点的电势为，则处的场强大小和电势分别为（　　）

A．， B．，

C．， D．，

29．据报道，2018年4月18日，某市一处髙压电线落地燃烧，幸好没有造成人员伤亡。高压电线落地可能导致行人跨步触电，如图所示，设人的两脚间最大跨步距离为d，电线触地点O流入大地的电流为I，大地的电阻率为，间的距离为R。电流在以O点为圆心、半径为r的半球面上均匀分布，其电流密度为，若电流密度乘以电阻率等于电场强度，该电场强度可以等效成把点电荷Q放在真空中O点处产生的电场强度。下列说法错误的是（　　）

A．两脚并拢跳离触地点是防跨步触电的一种有效方法等效

B．点电荷Q的电荷量为（k为静电力常量）

C．图中两脚间路步电压可能等于

D．当两脚间的距离处于最大跨步时，跨步电压可能为零

30．在光滑水平面上的O点系一绝缘细线，线的另一端系一带正电的小球。当沿细线方向加上一匀强电场后，小球处于平衡状态。若给小球一垂直于细线的很小的初速度v0，使小球在水平上开始运动，则小球的运动情况与下列情境中小球运动情况类似的是（各情境中，小球均由静止释放）（　　）

A． B．

C． D．
