初中物理第十二章 简单机械12.1 杠杆课文配套ppt课件

这是一份初中物理第十二章 简单机械12.1 杠杆课文配套ppt课件，共21页。PPT课件主要包含了学习目标，匀速转动，几分之一，阻力臂，动力臂，固定点，阻力作用线，动力作用线，阻碍杠杆转动的力，使杠杆转动的力等内容，欢迎下载使用。

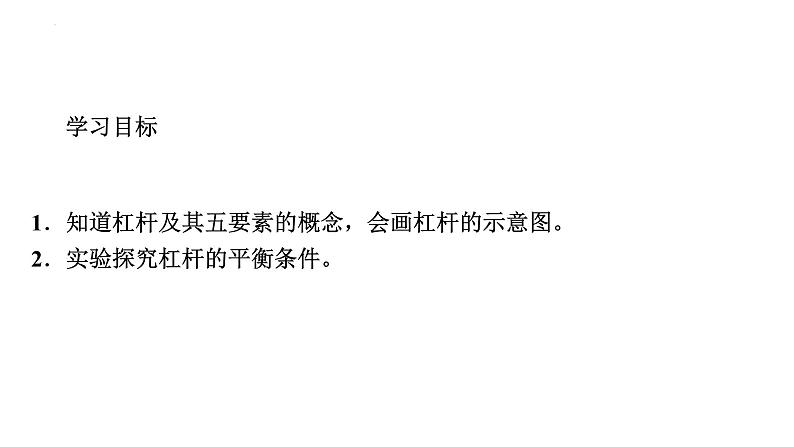

1．知道杠杆及其五要素的概念，会画杠杆的示意图。2．实验探究杠杆的平衡条件。

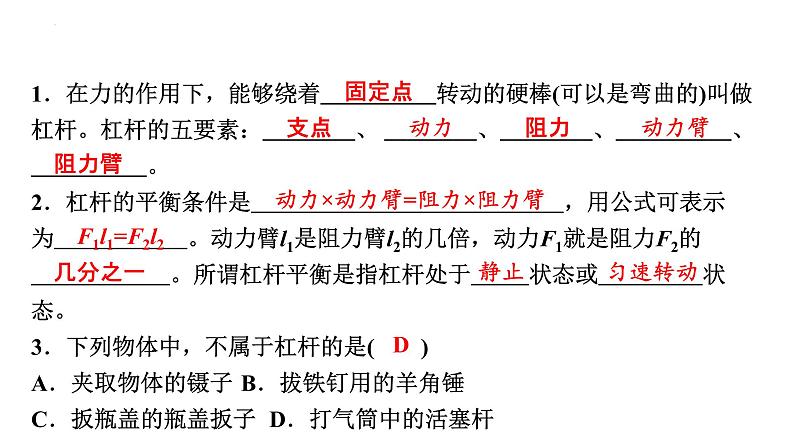

1．在力的作用下，能够绕着　 　转动的硬棒(可以是弯曲的)叫做杠杆。杠杆的五要素：　 　、 　 　、　 　、　 　、　 　。 2．杠杆的平衡条件是　 　，用公式可表示为　 　。动力臂l1是阻力臂l2的几倍，动力F1就是阻力F2的　 　。所谓杠杆平衡是指杠杆处于 状态或 状态。 3．下列物体中，不属于杠杆的是( )A．夹取物体的镊子B．拔铁钉用的羊角锤C．扳瓶盖的瓶盖扳子D．打气筒中的活塞杆
　F1l1=F2l2　
　动力×动力臂=阻力×阻力臂　

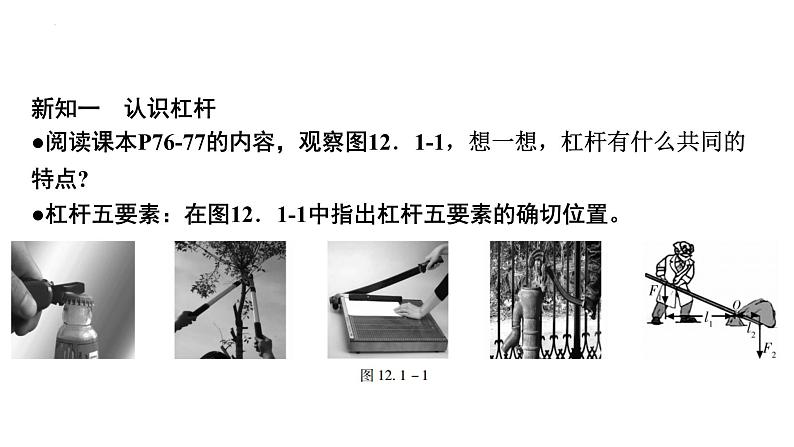

新知一　认识杠杆●阅读课本P76-77的内容，观察图12．1-1，想一想，杠杆有什么共同的特点?●杠杆五要素：在图12．1-1中指出杠杆五要素的确切位置。

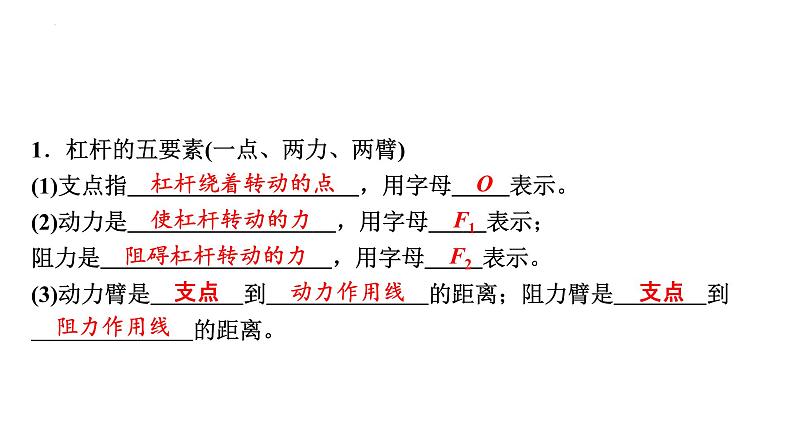

1．杠杆的五要素(一点、两力、两臂)(1)支点指　 　，用字母　 　表示。 (2)动力是　 　，用字母　 　表示；阻力是　 　，用字母　 表示。 (3)动力臂是　 　到　 　的距离；阻力臂是　 　到　 　的距离。

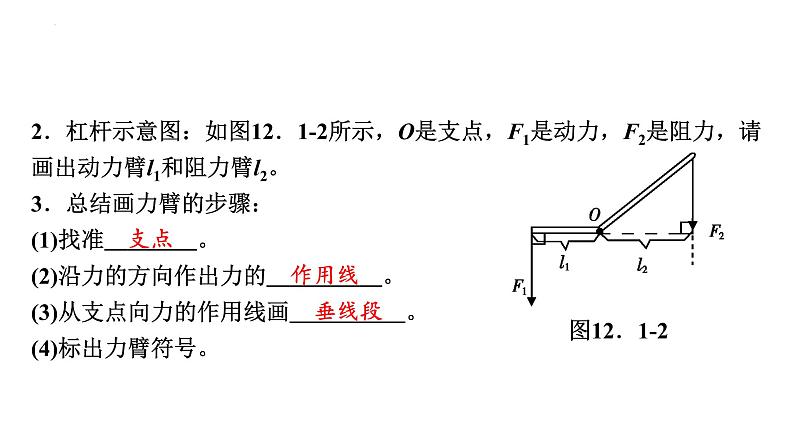

2．杠杆示意图：如图12．1-2所示，O是支点，F1是动力，F2是阻力，请画出动力臂l1和阻力臂l2。3．总结画力臂的步骤：(1)找准　 　。 (2)沿力的方向作出力的　 　。 (3)从支点向力的作用线画　 　。 (4)标出力臂符号。

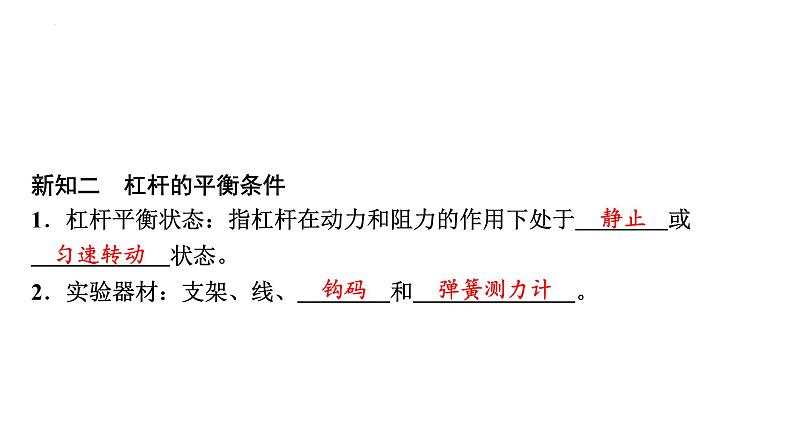

新知二　杠杆的平衡条件1．杠杆平衡状态：指杠杆在动力和阻力的作用下处于　 　或　 　状态。 2．实验器材：支架、线、　 　和　 　。

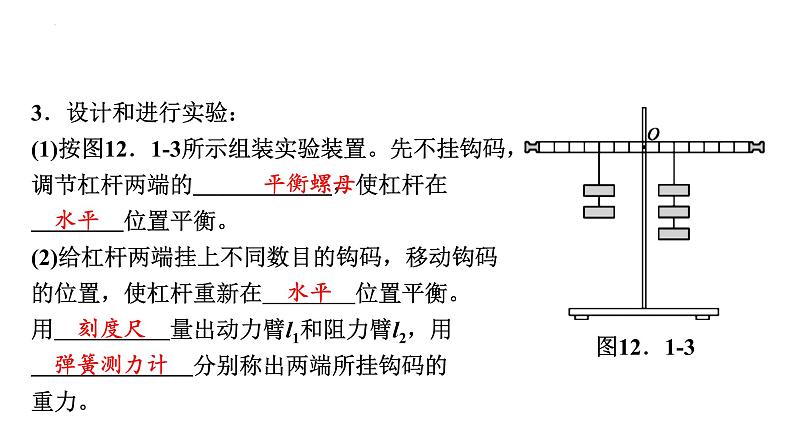

3．设计和进行实验：(1)按图12．1-3所示组装实验装置。先不挂钩码，调节杠杆两端的　 　，使杠杆在　 　位置平衡。 (2)给杠杆两端挂上不同数目的钩码，移动钩码的位置，使杠杆重新在　 　位置平衡。用　 　量出动力臂l1和阻力臂l2，用　 　分别称出两端所挂钩码的重力。
(3)改变钩码的数目，重做实验步骤(2)，并把数据记录在下表中。(略)
4．讨论交流：(1)杠杆平衡的条件是　 　。用字母公式来表示是　 。 (2)杠杆只能静止在水平位置吗?你能让杠杆在非水平位置平衡吗?试一试。不是。只要符合杠杆平衡条件，非水平位置时杠杆也能平衡。(3)本实验中，让杠杆在水平位置平衡有什么好处呢?便于在杠杆上直接读出力臂的大小。
知识点一　杠杆1．下列关于杠杆的说法中，正确的是( )A．杠杆只可以是直的B．杠杆一定有支点C．杠杆的支点可以不在杠杆上D．杠杆的长度等于动力臂与阻力臂之和
2．下列关于力臂的说法中正确的是( )A．力臂一定在杠杆上B．从支点到动力作用线的距离叫做动力臂C．阻力作用点到支点的距离叫做阻力臂D．力的作用线通过支点，这个力会破坏杠杆的平衡
3． 如图12．1-4所示是钢丝钳处于工作时的状态。图12．1-5中给出了四位同学在钢丝钳单侧钳柄及其相连部分上所画出的动力F1、动力臂l1、阻力F2的示意图，其中正确的是( )
4．两个小孩坐在跷跷板上，当跷跷板处于平衡时( )A．两个小孩的重力一定相等B．两个小孩到支点的距离一定相等C．轻的小孩离支点近一些D．重的小孩离支点近一些
5．如图12．1-6所示，质量可忽略的杠杆上所标的每一格长度都是相等的，O为支点，杠杆两边所挂的每一个钩码均相同，杠杆在水平位置平衡。在下列情况下，杠杆仍在水平位置保持平衡的是( )A．两边都减少一个钩码B．两边的钩码下各加挂一个相同的钩码C．左边钩码向右移一格，右边钩码同时向左移一格D．右边钩码下加挂一个相同的钩码，左边钩码同时向左移一格。
6．(2021·温州市)停放自行车时，若要从如图12．1-7四点中选择一点施加竖直向上的力，将后轮略微提起。其中最省力的点是( )A．A点B．B点C．C点D．D点
7．(2021·昆明市)如图12．1-8所示，将钉子敲入木板时，敲击钉子的力有时会偏离钉子的轴线方向，可能会导致它被敲弯。若偏离的方向是图中的箭头方向，那么在敲击过程中，l较　 　时钉子更容易弯曲，因为此时对应的力臂较　 　，使钉子弯曲的作用较大。
8．(2020·雅安市)如图12．1-9所示，杆秤秤砣的质量为0．2 kg，杆秤自身质量忽略不计。若杆秤水平静止时，被测物体和秤砣到秤纽的距离分别为0．05 m和0．2 m，则被测物体的质量为　 　kg，若秤砣有缺损，则测量值比被测物体的真实质量要　 　(选填“偏大”或“偏小”)。
9．(2020·遵义市)如图12．1-10是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图。
10．(2020·铜仁市)如图12．1-11所示，平衡杠杆AOB，O为支点，请作出物体M所受重力的示意图和动力F的力臂l。
