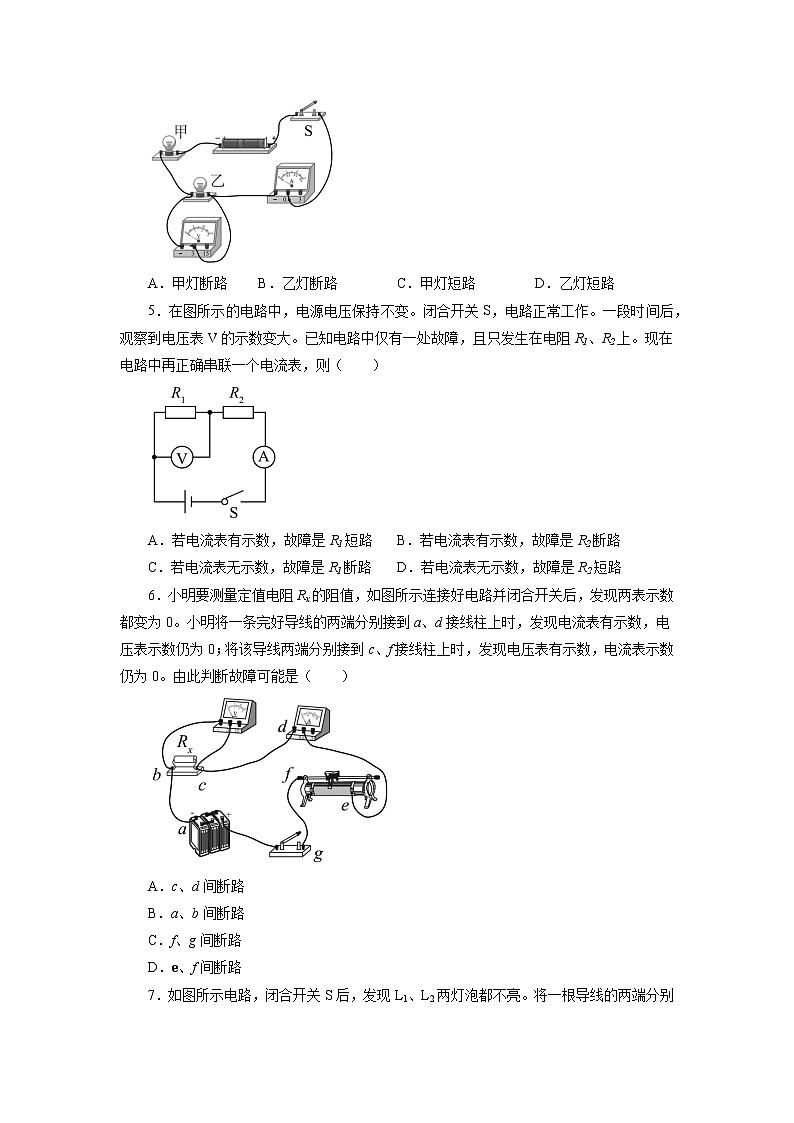

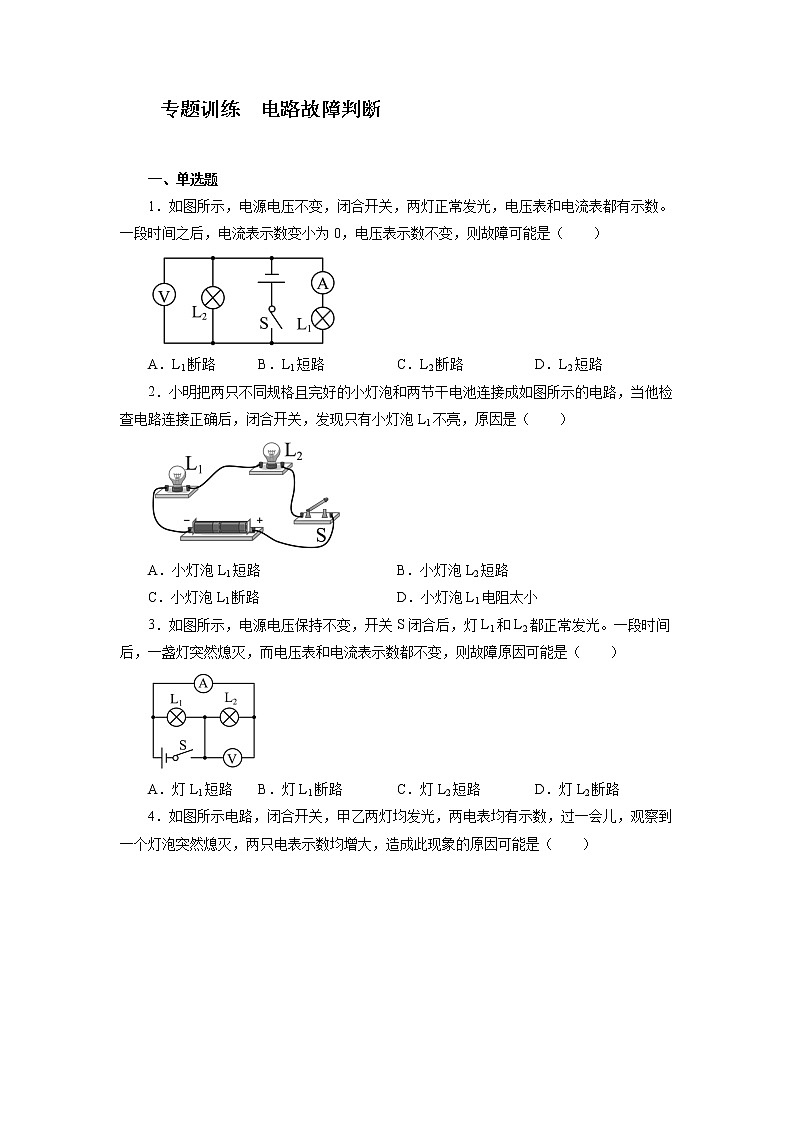

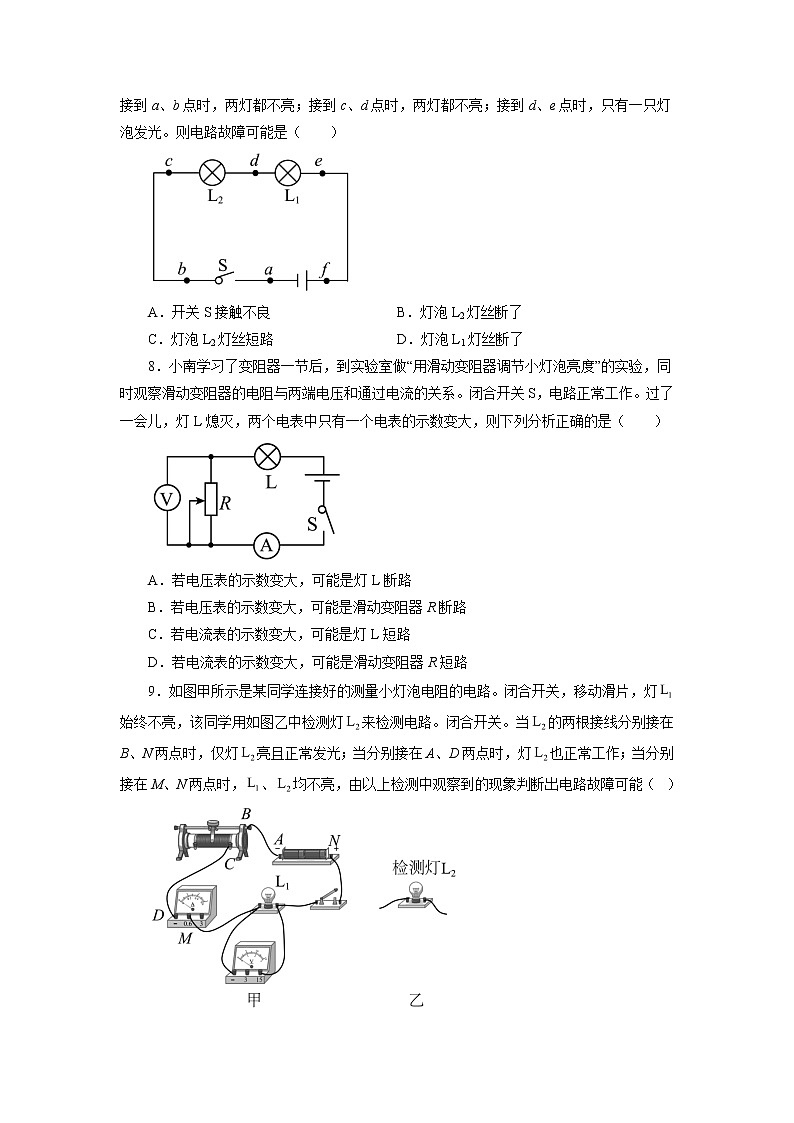

专题训练  电路故障判断 一、单选题1．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，电流表示数变小为0，电压表示数不变，则故障可能是（　　）A．L1断路 B．L1短路 C．L2断路 D．L2短路2．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（　　）A．小灯泡L1短路 B．小灯泡L2短路C．小灯泡L1断路 D．小灯泡L1电阻太小3．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（　　）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路4．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，观察到一个灯泡突然熄灭，两只电表示数均增大，造成此现象的原因可能是（　　）A．甲灯断路 B．乙灯断路 C．甲灯短路 D．乙灯短路5．在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（　　）A．若电流表有示数，故障是R1短路 B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路 D．若电流表无示数，故障是R2短路6．小明要测量定值电阻Rx的阻值，如图所示连接好电路并闭合开关后，发现两表示数都变为0。小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0。由此判断故障可能是（　　）A．c、d间断路B．a、b间断路C．f、g间断路D．e、f间断路7．如图所示电路，闭合开关S后，发现L1、L2两灯泡都不亮。将一根导线的两端分别接到a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发光。则电路故障可能是（　　）A．开关S接触不良 B．灯泡L2灯丝断了C．灯泡L2灯丝短路 D．灯泡L1灯丝断了8．小南学习了变阻器一节后，到实验室做“用滑动变阻器调节小灯泡亮度”的实验，同时观察滑动变阻器的电阻与两端电压和通过电流的关系。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列分析正确的是（　　）A．若电压表的示数变大，可能是灯L断路B．若电压表的示数变大，可能是滑动变阻器R断路C．若电流表的示数变大，可能是灯L短路D．若电流表的示数变大，可能是滑动变阻器R短路9．如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯始终不亮，该同学用如图乙中检测灯来检测电路。闭合开关。当的两根接线分别接在B、N两点时，仅灯亮且正常发光；当分别接在A、D两点时，灯也正常工作；当分别接在M、N两点时，、均不亮，由以上检测中观察到的现象判断出电路故障可能（   ）A．滑动变阳器短路 B．断路C．电流表短路 D．短路10．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现电路中只有一个电流表的示数变大，一只灯泡变亮，下列关于其故障及元件的工作状况说法正确的是（　　）A．可能是L1断路，V表示数变大，L2变亮B．可能是L2短路，A2表示数变大，L1变亮C．电压表短路，A1表示数变大，L2变亮D．可能是L1短路，A2表示数变大，L2变亮二、双选题11．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电压表无示数；若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（　　）A．灯L断路 B．灯L短路C．变阻器R断路 D．变阻器R短路12．在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（　　）A．灯L可能变亮 B．灯L可能短路C．R可能断路 D．灯L可能断路三、多选题13．在如图所示的电路中，电源电压保持不变。闭合电键S后，小灯泡发光，过了一会儿，灯泡熄灭，电压表示数接近电源电压，则下列判断中正确的是（　　）A．小灯泡L断路 B．小灯泡L短路 C．电阻R断路 D．电阻R短路14．如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.5A，电压表的读数为2.5V。当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.6A，电压表的读数为3V。则下列说法正确是（　　）A．电路中出现的故障是R2开路 B．电路中出现的故障是R1开路C．电源电压为3V D．R1的阻值为5Ω，R2的阻值为1Ω四、填空题15．在图所示的电路中，电源电压为U0且保持不变，灯L和电阻R的阻值均为R0。闭合开关S，灯L不发光，再闭合开关S1，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，请根据以上信息，写出电表的示数及对应的故障_______。16．在图所示的电路中，电源电压为保持不变，、的阻值均为 ，若电阻或中的某一个发生故障，闭合开关S，至少有一个电表指针发生偏转。请根据以上信息，写出闭合开关S后各电表的示数及其对应的故障 ________ 。17．如图所示电路，闭合开关，甲、乙两灯泡均发光，此时两表都有示数，电压表测量的是 ______ 灯泡两端的电压；过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是 ______ 灯出现了 ______ 故障。18．如图所示，当开关S闭合时，两灯均发光，滑片P向左移动时，电流表A的示数________（填“变大”、“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是_________。     参考答案1．A2．A3．B4．C5．C6．A7．D8．B9．D10．C11．BC12．BC13．BC14．BC15．①电压表的示数为U0，电流表的示数为，灯泡L短路；②电压表测量电源电压，电流表的示数为零，电阻R断路16．电压表示数为电源电压，电流表示数为时，短路；当电压表示数为电源电压，电流表示数为0时，断路；当电压表示数为0，电流表示数为时，短路。17．乙     甲     短路18．变大     L1断路
