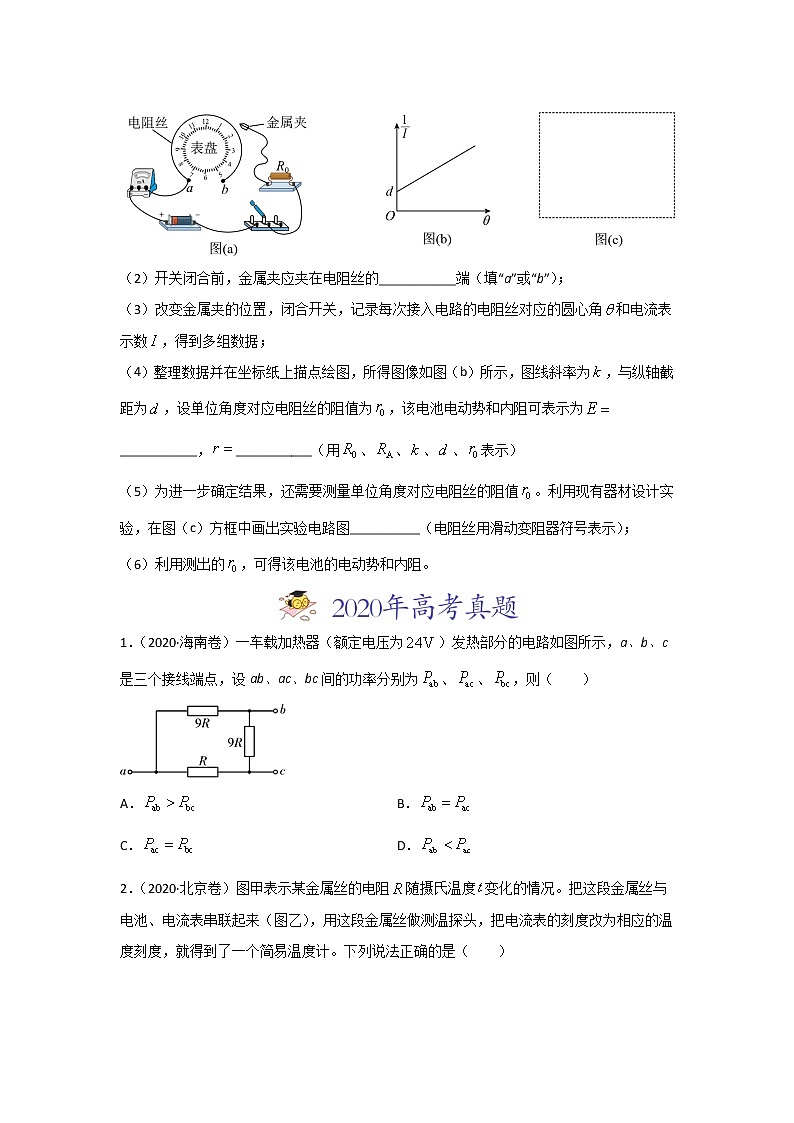

  专题09 稳恒电流  1．（2021·河北卷）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B，导轨间距最窄处为一狭缝，取狭缝所在处O点为坐标原点，狭缝右侧两导轨与x轴夹角均为，一电容为C的电容器与导轨左端相连，导轨上的金属棒与x轴垂直，在外力F作用下从O点开始以速度v向右匀速运动，忽略所有电阻，下列说法正确的是（　　）A．通过金属棒的电流为B．金属棒到达时，电容器极板上的电荷量为C．金属棒运动过程中，电容器的上极板带负电D．金属棒运动过程中，外力F做功的功率恒定2．（2021·湖南卷）某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻（阻值为）、一个电流表（内阻为）、一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下：（1）将器材如图（a）连接：（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角和电流表示数，得到多组数据；（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为，与纵轴截距为，设单位角度对应电阻丝的阻值为，该电池电动势和内阻可表示为___________，___________（用、、、、表示）（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值。利用现有器材设计实验，在图（c）方框中画出实验电路图__________（电阻丝用滑动变阻器符号表示）；（6）利用测出的，可得该电池的电动势和内阻。1．（2020·海南卷）一车载加热器（额定电压为）发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为、、，则（    ）A． B．C． D．2．（2020·北京卷）图甲表示某金属丝的电阻随摄氏温度变化的情况。把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计。下列说法正确的是（　　）A．应标在电流较大的刻度上，且温度与电流是线性关系B．应标在电流较大的刻度上，且温度与电流是非线性关系C．应标在电流较大的刻度上，且温度与电流是线性关系D．应标在电流较大的刻度上，且温度与电流是非线性关系3．（2020·浙江卷）如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴上，随轴以角速度匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是（　　）A．棒产生的电动势为B．微粒的电荷量与质量之比为C．电阻消耗的电功率为D．电容器所带的电荷量为4．（2020·浙江卷）如图所示，某小型水电站发电机的输出功率，发电机的电压，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为。已知输电线上损失的功率，假设两个变压器均是理想变压器，下列说法正确的是（　　）A．发电机输出的电流B．输电线上的电流C．降压变压器的匝数比D．用户得到的电流5．（2020·浙江卷）国际单位制中电荷量的单位符号是C，如果用国际单位制基本单位的符号来表示，正确的是（　　）A． B． C． D．6．（2020·全国卷）图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC。如果UC随时间t的变化如图（b）所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是（　　）A． B．C． D．7．（2020·浙江卷）小明在一根细橡胶管中灌满食盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。他将此盐水柱接到电源两端，电源电动势和内阻恒定。握住盐水柱两端将它水平均匀拉伸到原长的1.2倍，若忽略温度对电阻率的影响，则此盐水柱（    ）A．通过的电流增大B．两端的电压增大C．阻值增大为原来的1.2倍D．电功率增大为原来的1.44倍8．（2020·江苏卷）某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时（　　）A．车灯的电流变小 B．路端电压变小C．电路的总电流变小 D．电源的总功率变大9．（2020·浙江卷）如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。现有质量为、额定功率为的系留无人机从地面起飞沿竖直方向上升，经过到达高处后悬停并进行工作。已知直流电源供电电压为，若不计电缆的质量和电阻，忽略电缆对无人机的拉力，则（　　）A．空气对无人机的作用力始终大于或等于B．直流电源对无人机供电的额定电流为C．无人机上升过程中消耗的平均功率为D．无人机上升及悬停时均有部分功率用于对空气做功10．（2020·全国卷）已知一热敏电阻当温度从10℃升至60℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系。所用器材：电源E、开关S、滑动变阻器R（最大阻值为20 Ω）、电压表（可视为理想电表）和毫安表（内阻约为100 Ω）。(1)在答题卡上所给的器材符号之间画出连线，组成测量电路图________________。(2)实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值。若某次测量中电压表和毫安表的示数分别为5.5 V和3.0 mA，则此时热敏电阻的阻值为_____kΩ（保留2位有效数字）。实验中得到的该热敏电阻阻值R随温度t变化的曲线如图（a）所示。(3)将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2kΩ。由图（a）求得，此时室温为_____℃（保留3位有效数字）。(4)利用实验中的热敏电阻可以制作温控报警器，其电路的一部分如图（b）所示。图中，E为直流电源（电动势为10 V，内阻可忽略）；当图中的输出电压达到或超过6.0 V时，便触发报警器（图中未画出）报警。若要求开始报警时环境温度为50℃，则图中_________（填“R1”或“R2”）应使用热敏电阻，另一固定电阻的阻值应为_________kΩ（保留2位有效数字）。11．（2020·浙江卷）（1）小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω（2）在“测绘小灯泡的伏安特性曲线”实验中：①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。②合上开关后，测出9组Ⅰ、U值，在坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的图中画出此小灯泡的伏安特性曲线_____。③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。A．16.7Ω    B．12.4Ω    C．6.2Ω   1．（2019·江苏卷）如图所示的电路中，电阻R=2Ω。断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）A．1Ω B．2Ω C．3Ω D．4Ω2．（2019·浙江卷）电动机与小电珠串联接人电路，电动机正常工作时，小电珠的电阻为R1，两端电压为U1，流过的电流为I1；电动机的内电阻为R2，两端电压为U2，流过的电流为12．则A． B． C． D．3．（2019·全国卷）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
 （1）欧姆表设计将图（a）中的实物连线组成欧姆表．（____________）欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）．（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____．（3）校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω．
 4．（2019·全国卷）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电源．实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出．图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-t关系曲线．回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1=______mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻_____（填“变大”或“变小”），电压表V1示数_____（填“增大”或“减小”），此时应将R的滑片向_____（填“A”或“B”）端移动，以使V1示数仍为U1．（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为=_____×10-3V/℃（保留2位有效数字）．5．（2019·全国卷）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表．该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装．然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）．（1）根据图（a）和题给条件，将（b）中的实物连接．（__________）（2）当标准毫安表的示数为16.0mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是_______．（填正确答案标号）A．18 mA            A．21 mA C．25mA              D．28 mA（3）产生上述问题的原因可能是________．（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k=_______．
