小学科学5.里面是怎样连接的练习题
展开
这是一份小学科学5.里面是怎样连接的练习题，共8页。试卷主要包含了选择题，填空题，判断题，简答题，实验题等内容，欢迎下载使用。
2.5. 里面是怎样连接的 知识梳理+同步练习 在一个真正的电路中，各部件都是以不同的方式连接的。 我们可以用电路检测器检测一个打不开的接线盒，并推测它的内部是怎样连接 的。 每次在使用电路检测器检测电路前，我们都需要先将电路检测器的两个检测头 接触一下，以检测它能否正常工作。 通路：在闭合电路中，从电源正极流出，经过用电器，返回负极，形成完整的回路, 称之为通路。断路：整个电路在某处断开的状态。如果电能从一点流到另一点，两点之间一定有导线连接，这两点之间就构成一个 电的通路，否则就是断路。 用电路检测器检测接线盒，需要检测两次。 请根据下列接线盒的检测记录，想一想接线盒内部是怎样连接的？通路断路1-21-31-42-32-43-4 V V丁V 接线盒内部可能存在的所有连接方式:

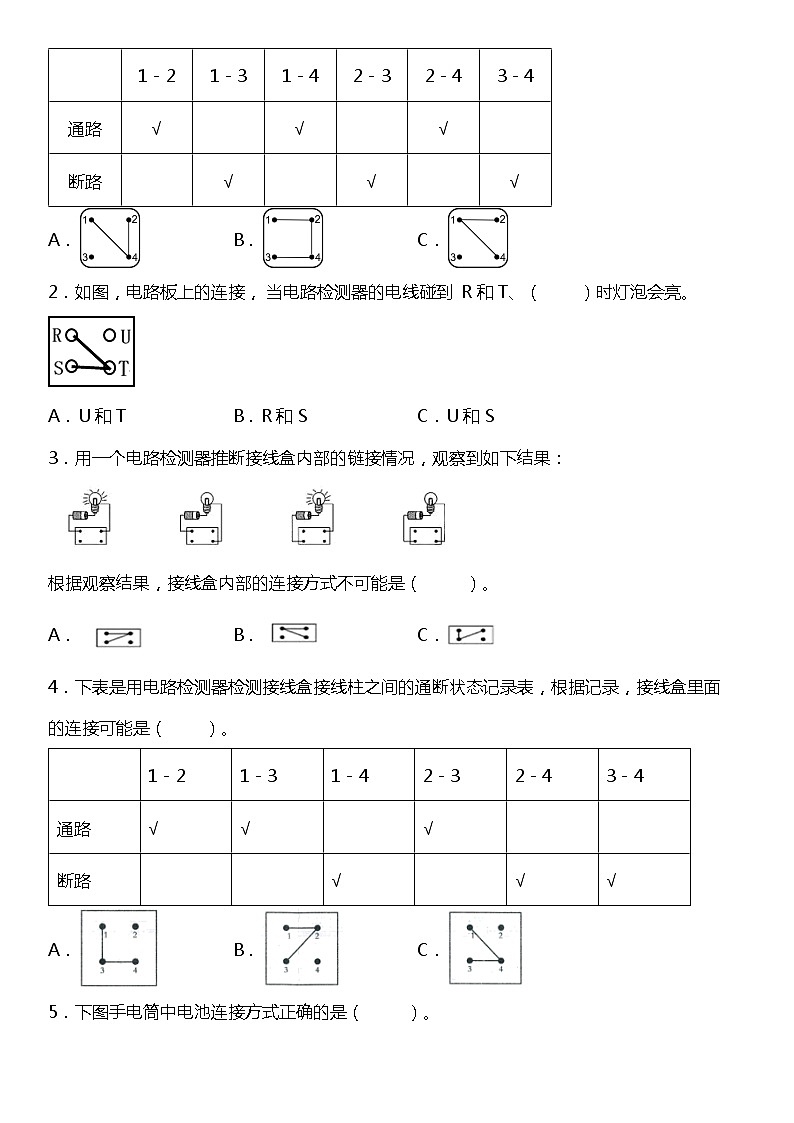

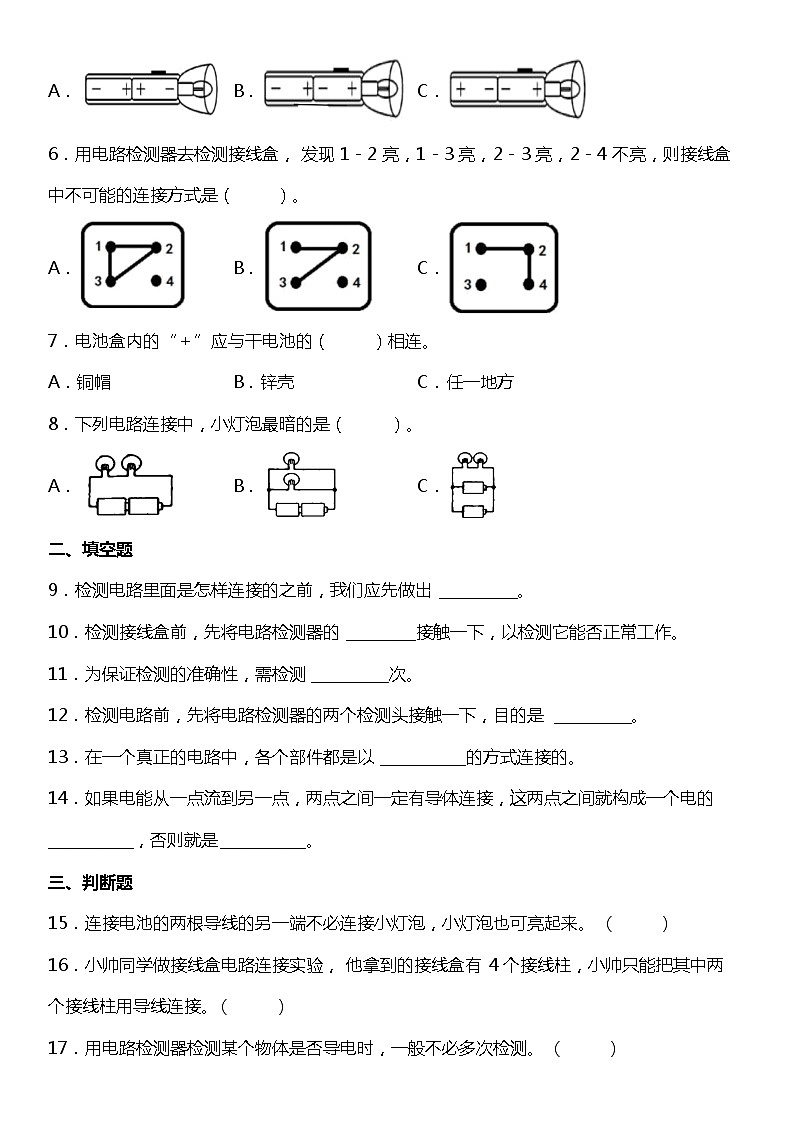

一、选择题1．用电路检测器检测接线盒内情况，结果如下表，接线盒内情况不可能是（ ）。 1－21－31－42－32－43－4通路√ √ √ 断路 √ √ √A． B． C．2．如图，电路板上的连接，当电路检测器的电线碰到R和T、（ ）时灯泡会亮。A．U和T B．R和S C．U和S3．用一个电路检测器推断接线盒内部的链接情况，观察到如下结果：根据观察结果，接线盒内部的连接方式不可能是（ ）。A． B． C．4．下表是用电路检测器检测接线盒接线柱之间的通断状态记录表，根据记录，接线盒里面的连接可能是（ ）。 1－21－31－42－32－43－4通路√√ √ 断路 √ √√A． B． C．5．下图手电筒中电池连接方式正确的是（ ）。A． B． C．6．用电路检测器去检测接线盒，发现1－2亮，1－3亮，2－3亮，2－4不亮，则接线盒中不可能的连接方式是（ ）。A． B． C．7．电池盒内的“＋”应与干电池的（ ）相连。A．铜帽 B．锌壳 C．任一地方8．下列电路连接中，小灯泡最暗的是（ ）。A． B． C．二、填空题9．检测电路里面是怎样连接的之前，我们应先做出__________。10．检测接线盒前，先将电路检测器的_________接触一下，以检测它能否正常工作。11．为保证检测的准确性，需检测__________次。12．检测电路前，先将电路检测器的两个检测头接触一下，目的是__________。13．在一个真正的电路中，各个部件都是以___________的方式连接的。14．如果电能从一点流到另一点，两点之间一定有导体连接，这两点之间就构成一个电的___________，否则就是___________。三、判断题15．连接电池的两根导线的另一端不必连接小灯泡，小灯泡也可亮起来。( )16．小帅同学做接线盒电路连接实验，他拿到的接线盒有4个接线柱，小帅只能把其中两个接线柱用导线连接。( )17．用电路检测器检测某个物体是否导电时，一般不必多次检测。( )18．为了了解一个打不开的接线盒中的电路连接情况，我们可以用电路检测器进行检测。( )19．将电路检测器的两个检测头直接接触，会造成电池短路。( )20．为了易于观察，暗盒外面的检测点不要太多。 ( )四、简答题21．有一个4个接线柱的接线盒，用电路检测器检测后把接线头之间的连接状态记录在下表中： 1—21—31—42—32—43—4通路 √√√断路√√√ 请你根据检测记录，推测里面的电路是怎么连接的，在下面的图中用线段代替导线表示你的推测结果。（有几种画几种） 22．有一个4个接线头的盒子，小明用电路检测器检测后把接线头之间的连接状态记录在表中。请你根据测试记录，推测里面的电路是怎么连接的，在图中用线表示你的推测结果。五、实验题乐乐同学在学习《电路》这一单元内容后，对电路产生了浓厚兴趣。星期六，他在家里对电路进行了再次探究。探究前他先准备了如下实验材料：干电池，电池盒，灯座和小灯泡，两端已剥去绝缘皮的导线若干。23．准备好材料后，他先连接了一个简易电路（如上图）。请在框中画出它的简易电路图。24．电路连接好后，乐乐发现小灯泡并没有发光。他猜测可能是小灯泡坏了，准备进行检测。（1）检测前，互相碰一下检测头__________和__________（填字母），看看检测器是否正常工作。（2）再分别用检测器的两个检测头接触小灯泡的两个连接点，__________和__________（填字母）相连，__________和__________（填字母）相连接，看看小灯泡是否发光。（3）如果想用这个电路检测器继续检测一节电池是否有电，说说你会采取怎样的方法。__________________25．用电路检测器检测图1的接线盒，检测记录如下表。接线柱1-21-31-42-32-43-4通路√√ √ 断路 √ √√图2、图3是小明的推测结果，你觉得对吗？请将你的判断在括号里用“√”或“×”表示，并在图4、图5中画出其他合理推测参考答案：1．B2．B3．B4．B5．B6．C7．A8．C9．推测10．两个检测头11．212．检查电路检测器是否正常13．不同14． 通路 断路15．×16．√17．×18．√19．×20．√21．22．23．24． A B A D B E 分别用检测器的两个检测头接触电池的正负极，看看小灯泡是否发光25．√、×、
