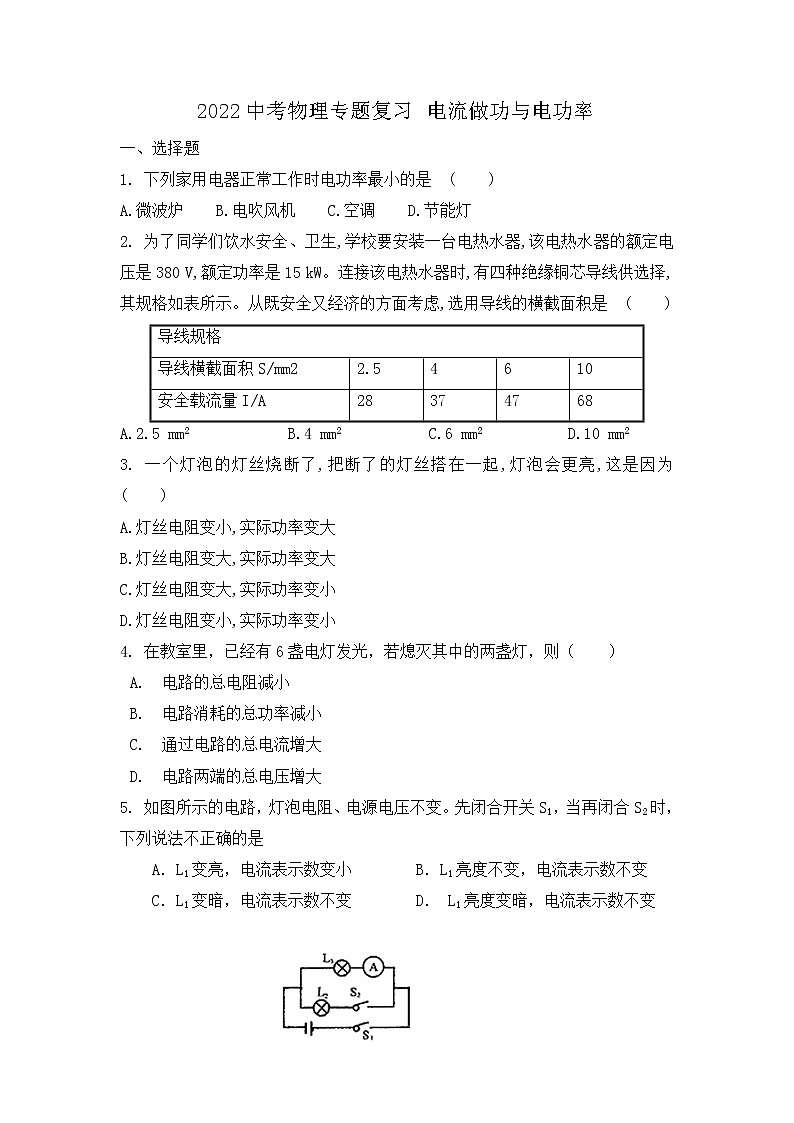

2022中考物理专题复习 电流做功与电功率一、选择题1. 下列家用电器正常工作时电功率最小的是　(　　)A.微波炉　　B.电吹风机　　C.空调　　D.节能灯2. 为了同学们饮水安全、卫生,学校要安装一台电热水器,该电热水器的额定电压是380 V,额定功率是15 kW。连接该电热水器时,有四种绝缘铜芯导线供选择,其规格如表所示。从既安全又经济的方面考虑,选用导线的横截面积是　(　　)导线规格导线横截面积S/mm22.54610安全载流量I/A28374768A.2.5 mm2    B.4 mm2           C.6 mm2    D.10 mm23. 一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮,这是因为　(　　)A.灯丝电阻变小,实际功率变大B.灯丝电阻变大,实际功率变大C.灯丝电阻变大,实际功率变小 D.灯丝电阻变小,实际功率变小4. 在教室里，已经有6盏电灯发光，若熄灭其中的两盏灯，则（　　）            A. 电路的总电阻减小             B. 电路消耗的总功率减小

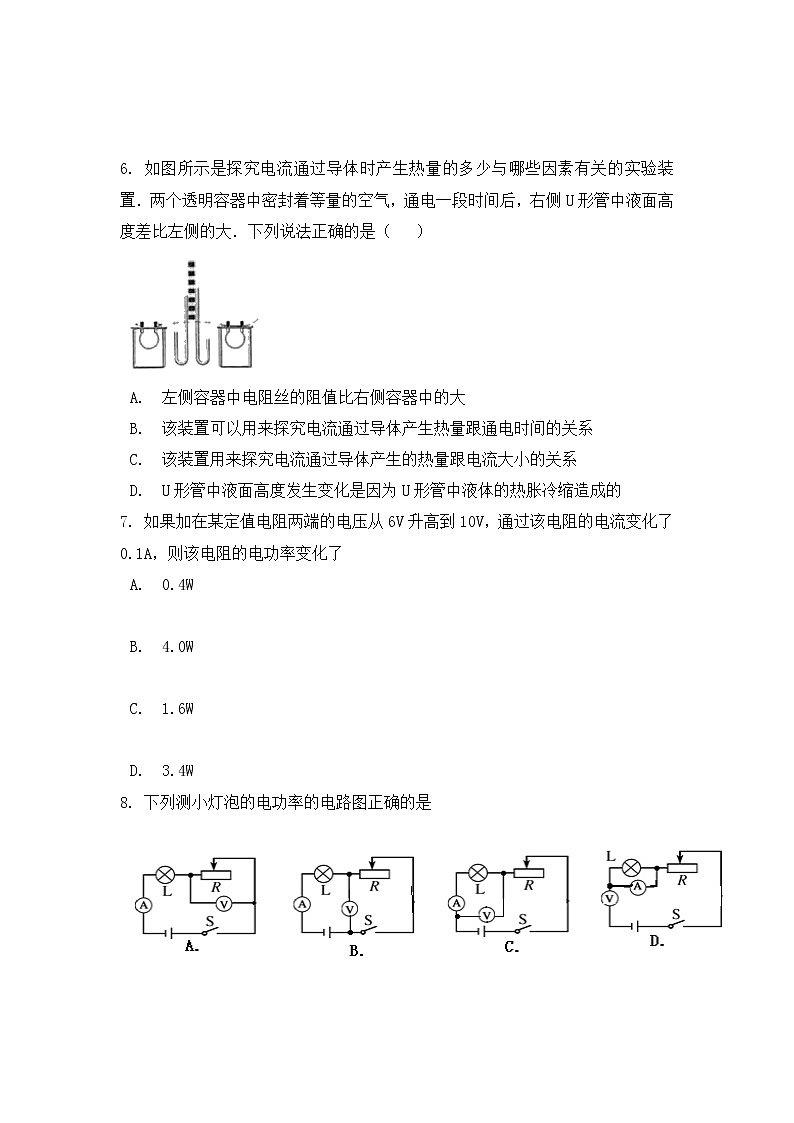

C. 通过电路的总电流增大      D. 电路两端的总电压增大5. 如图所示的电路，灯泡电阻、电源电压不变。先闭合开关S1，当再闭合S2时，下列说法不正确的是A．L1变亮，电流表示数变小        B．L1亮度不变，电流表示数不变C．L1变暗，电流表示数不变        D． L1亮度变暗，电流表示数不变    6. 如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（  ）A. 左侧容器中电阻丝的阻值比右侧容器中的大
B. 该装置可以用来探究电流通过导体产生热量跟通电时间的关系
C. 该装置用来探究电流通过导体产生的热量跟电流大小的关系

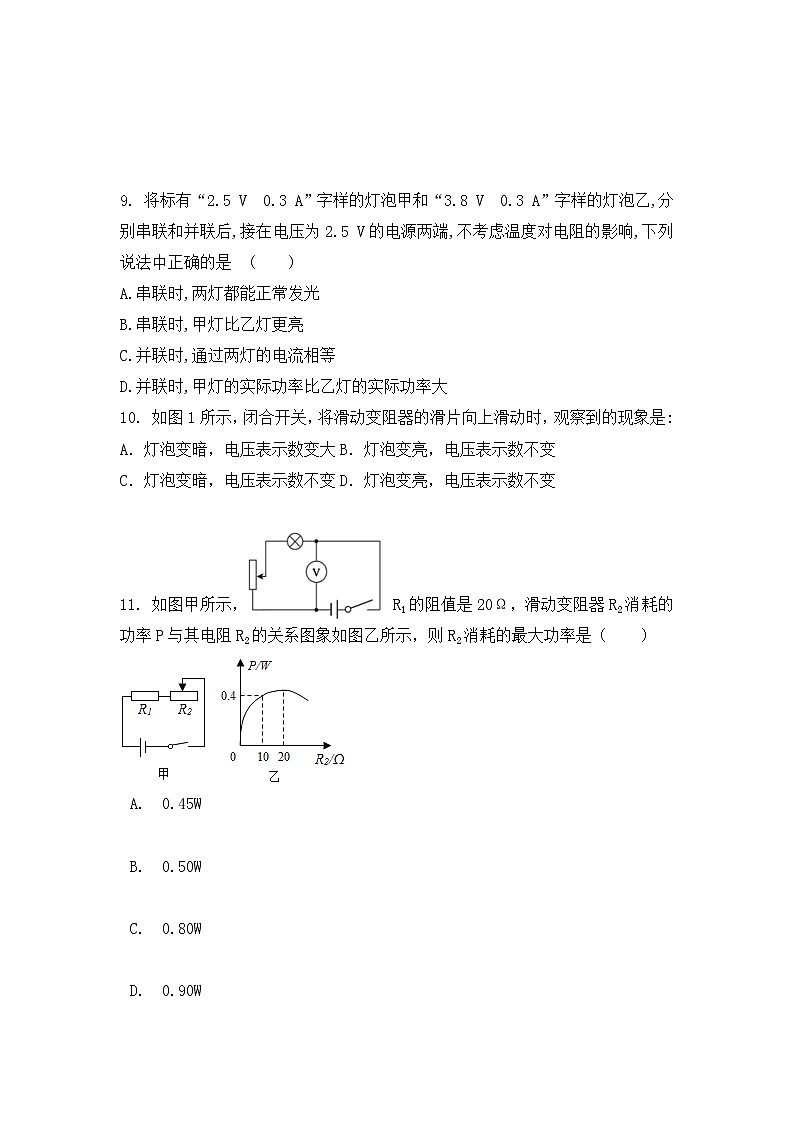

D. U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的7. 如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了A. 0.4W                                   B. 4.0W                                   C. 1.6W                                   D. 3.4W8. 下列测小灯泡的电功率的电路图正确的是    9. 将标有“2.5 V　0.3 A”字样的灯泡甲和“3.8 V　0.3 A”字样的灯泡乙,分别串联和并联后,接在电压为2.5 V的电源两端,不考虑温度对电阻的影响,下列说法中正确的是　(　　)A.串联时,两灯都能正常发光B.串联时,甲灯比乙灯更亮C.并联时,通过两灯的电流相等D.并联时,甲灯的实际功率比乙灯的实际功率大10. 如图1所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是:A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变
C．灯泡变暗，电压表示数不变D．灯泡变亮，电压表示数不变           11. 如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（　　）
 A. 0.45W                               B. 0.50W                               C. 0.80W                                 D. 0.90W12. 如图是用电阻R1和R2进行实验，绘制的图像，下列说正确的是A．电压相同时，R1的电功率大于R2     B．R1的电阻大于R2C．相同电流，相同时间内R1消耗的电能大于R2；D．相同的流，R1的电功率小于R2      二、填空题13. 如图所示,电源电压恒为12 V,闭合开关S,当滑动变阻器的阻值为10Ω时,电压表的示数为10 V,此时电动机正常工作,则滑动变阻器消耗的功率是________W;若电动机内部线圈的电阻为2Ω,则通电5 min电流通过电动机内部线圈产生的热量是________J。14. 若将分别标有“3V　3 W”“6 V　3 W”字样的两灯串联接入电路时,在长时间工作过程中,允许加在它们两端的最高电压是________V,标有“3 V　3 W”字样的灯实际消耗的电功率是________W。(灯丝电阻值不变)15. 如图所示，电源电压为6V，当小灯泡正常发光时，电压表的示数为2V，电流表的示数为0.5A，则小灯泡的额定功率是_________16. 如右图，电源电压为4.5V，灯泡上标有“3V  0.6W“的字样，闭合开关S，调节滑动变阻器的电阻，当电流表的示数为________A时，小灯泡恰好正常发光，此时变阻器接入电路的阻值是________Ω，变阻器消耗的功率是___________W．     三、做图与实验题17. 小红同学在“测量小灯泡电功率”的实验中,选取的实验器材有额定电压为2.5 V的小灯泡、电压恒为3 V 的电源、电流表、电压表、开关、导线若干,另有三种规格的滑动变阻器可供选择:R1(10 Ω　1 A)、R2(20 Ω　0.5 A)、R3(50 Ω　0.2 A)。按如图甲的电路图进行实验。    (1)请将乙图中的实物电路连接完整(要求:滑动变阻器的滑片向左移动时小灯泡变亮);(2)闭合开关,调节滑片位置,当小灯泡两端电压为2.5 V时,电流表示数如图丙，小灯泡的额定功率为　    　W; (3)下表是小红四次实验的数据,根据数据可知,小灯泡的实际功率随　       　而改变; 数据序号1234电压U/V2.51.71.30.5电流I/A 0.240.210.16电功率P/W 0.4080.2730.08 (4)  请你分析表中的实验数据,判断小红在实验中选用的滑动变阻器是　  　(选填“R1”“R2”或“R3”)。18. 测定一个额定电压为2.5V小灯泡的额定功率，按要求完成下面各题：
 （1）请将图中的电路元件连接成实验电路（连线不交叉）。（2）电路接通后，无论怎样调节滑动变阻器的滑片，小灯泡均不发光，电压表的示数约为3V，电流表的示数几乎为零。请说出一种导致这种现象的可能原因：________ 。（3）小灯泡正常发光时，电流表指针的位置如图所示，则通过小灯泡的电流是________ A，小灯泡的额定功率是________ W。19. 在“探究小灯泡的电功率”实验中，小灯泡标有“2.5V”的字样（1）请将图甲中的实物电路连接完整，要求滑动变阻器滑片向右滑时，电路中电流变小（导线不允许交叉）．（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表、电流表都有示数，造成这种现象的原因可能是________．（3）改变滑动变阻器滑片的位置，测得几组对应的电压与电流值，作出了图乙所示的U﹣I图象．从图象可知小灯泡的额定功率是________W，小灯泡的实际功率随实际电压的增大而________；从图象还可以发现通过小灯泡的电流与其两端电压不成正比，造成这种现象的原因是________．（4）实验结束后，老师给同学们一个10Ω的定值电阻R0和两只电流表，让他们测出标有“3.8V”字样的小灯泡正常发光时的电阻．电路图如丙所示，请你将实验过程补充完整；闭合开关，调节变阻器的滑片，使电流表A1的示数为________A，此时小灯泡正常发光，电流表A2的示数如图丁所示，则小灯泡正常发光时的电阻是________Ω（保留一位小数）．四、计算题20. 如图所示电路中，电源电压为6V，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V  1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响。求：(1)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电流表的读数是多少?   (2)闭合S1、S2, 断开S3, 移动滑动变阻器的滑片，使电压表的示数为2V，此时滑动变阻器接入电路中的电阻多大？ （3）若电源电压变为8V, 闭合S1、S3，断开S2，要保证所有电路元件都安全，滑动变阻器允许的电阻范围是多少？      21. 如图所示是某种电热饮水机的简化电路示意图。它有加热和保温两种工作状态(由机内温控开关S0自动控制),阅读该饮水机说明书可知:热水箱容积2 L,额定电压220 V,加热时的功率400 W,保温时的功率40 W。求:(1)饮水机处于保温状态时温控开关S0应处于什么状态?(2)R1和R2的电阻值各是多大?(3)该饮水机的正常工作时,加热效率为80%,若将装满水箱的水从20℃加热至100℃,需要多长时间?[c水=4.2×103J/(kg·℃),ρ水=1.0×103kg/m3,忽略温度对电阻的影响]
