2022年中考物理总复习----作图专题（无答案）

这是一份2022年中考物理总复习----作图专题（无答案），共6页。
中考人教版物理总复习----作图专题 1.如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。


 2.请根据给出的入射光线，画出经凹透镜后的折射光线，再画出折射光线经平面镜后的反射光线。 3.如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。
4.如图所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。

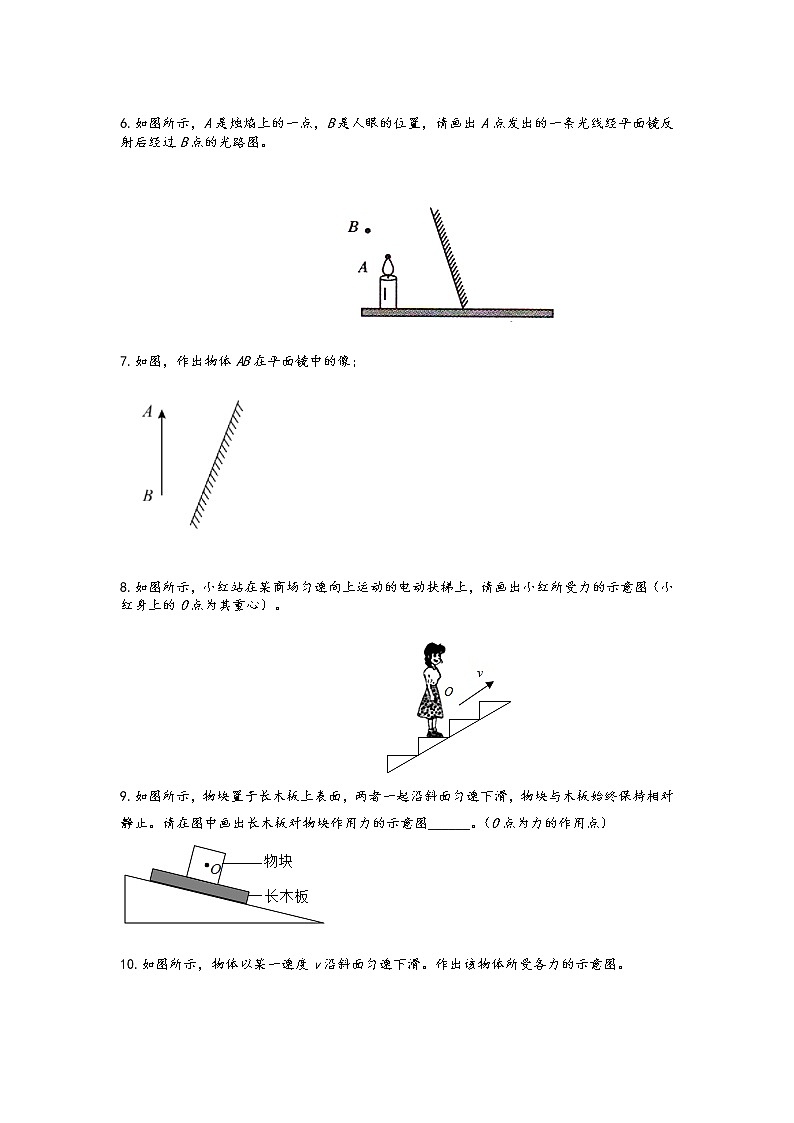

5.如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置 6.如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。

 7.如图，作出物体AB在平面镜中的像；  8.如图所示，小红站在某商场匀速向上运动的电动扶梯上，请画出小红所受力的示意图（小红身上的O点为其重心）。





 9.如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图______。（O点为力的作用点） 10.如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。




    11.图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图. 12.图所示，瓶子在手中保持静止，请画出瓶子在竖直方向的受力示意图。 13.请在图中画出小球的受力示意图（细线处于竖直方向）。14.在图中，画出杠杆平衡时施加在杠杆上的最小动力F1的作用点和方向，并画出所挂重物的绳子对杠杆拉力的力臂L2。 15.如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，L1为杠杆的动力臂，现杠杆处于水平位置平衡。
（1）作出杠杆动力F1的示意图；
（2）作出重物M对杠杆压力F2的示意图。

16.用滑轮组将放在水平地面上的重物G提起，在图中画出最省力的绳子绕法。




 17.请根据实物图，画出对应的电路图。 18.某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______19.请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。 20.如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。

 21.请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。



    22.请根据小磁针的南、北极指向，在图中括号内标出电源“+”或“-”极，并用箭头标出磁感线方向。


 23.请在图中标出通电螺线管的N极和静止的小磁针的N极。  24.如图所示，按小磁针的指向标出螺线管的“N”、“S”极和电源的“+”、“-”极。
