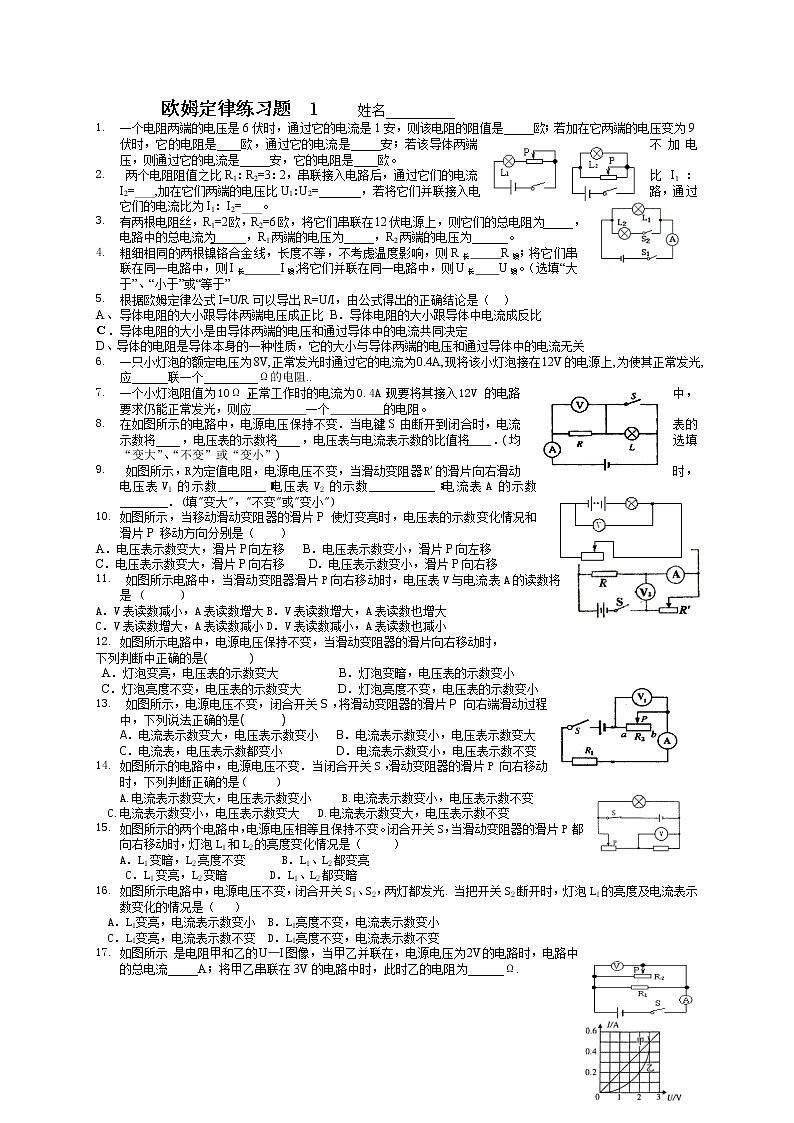

两个电阻阻值之比R1：R2=3：2，串联接入电路后，通过它们的电流比I1：I2=_____,加在它们两端的电压比U1：U2=_______，若将它们并联接入电路，通过它们的电流比为I1：I2=_____。
有两根电阻丝，R1=2欧，R2=6欧，将它们串联在12伏电源上，则它们的总电阻为_____，电路中的总电流为______，R1两端的电压为_____，R2两端的电压为______。
粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R长 R短；将它们串联在同一电路中，则I长 I短;将它们并联在同一电路中，则U长 U短。（选填“大于”、“小于”或“等于”
根据欧姆定律公式I=U/R可以导出R=U/I，由公式得出的正确结论是（ ）
导体电阻的大小跟导体两端电压成正比 B．导体电阻的大小跟导体中电流成反比
Ｃ．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定
D、导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体中的电流无关
一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻..
一个小灯泡阻值为10Ω，正常工作时的电流为0.4A，现要将其接入12V的电路中，要求仍能正常发光，则应 一个 的电阻。
在如图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，电流表的示数将____，电压表的示数将____，电压表与电流表示数的比值将____．(均选填“变大”、“不变”或“变小”)
如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数________；电压表V2的示数___________；电流表A的示数 ________．(填"变大"，"不变"或"变小")
如图所示，当移动滑动变阻器的滑片P使灯变亮时，电压表的示数变化情况和滑片P移动方向分别是（ ）
A．电压表示数变大，滑片P向左移 B．电压表示数变小，滑片P向左移
C．电压表示数变大，滑片P向右移 D．电压表示数变小，滑片P向右移
如图所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是 ( )
A．V表读数减小，A表读数增大B．V表读数增大，A表读数也增大
C．V表读数增大，A表读数减小D．V表读数减小，A表读数也减小
如图所示电路中，电源电压保持不变，当滑动变阻器的滑片向右移动时，
下列判断中正确的是( )
A．灯泡变亮，电压表的示数变大 B．灯泡变暗，电压表的示数变小
C．灯泡亮度不变，电压表的示数变大 D．灯泡亮度不变，电压表的示数变小
如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动过程中，下列说法正确的是( )
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表，电压表示数都变小 D．电流表示数变小，电压表示数不变
如图所示的电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是( )
A.电流表示数变大，电压表示数变小 B.电流表示数变小，电压表示数不变
C.电流表示数变小，电压表示数变大 D.电流表示数变大，电压表示数不变
如图所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（ ）
A．L1变暗，L2亮度不变 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1、L2都变暗
如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光. 当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（ ）
A．L1变亮，电流表示数变小 B．L1亮度不变，电流表示数变小
C．L1变亮，电流表示数不变 D．L1亮度不变，电流表示数不变
如图所示 是电阻甲和乙的U—I图像，当甲乙并联在，电源电压为2V的电路时，电路中的总电流_____A；将甲乙串联在3V的电路中时，此时乙的电阻为______Ω.

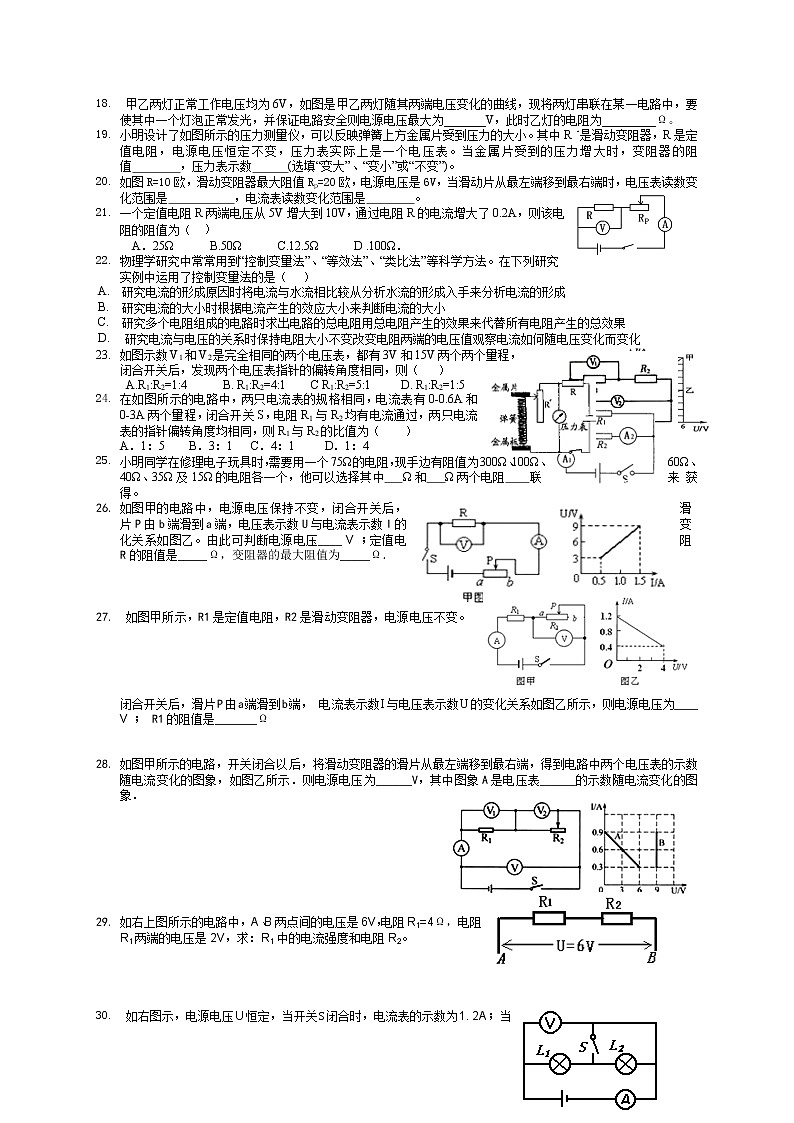

甲乙两灯正常工作电压均为6V，如图是甲乙两灯随其两端电压变化的曲线，现将两灯串联在某一电路中，要使其中一个灯泡正常发光，并保证电路安全则电源电压最大为_______V，此时乙灯的电阻为_________Ω。
小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值 ，压力表示数 (选填“变大”、“变小”或“不变”)。
如图R=10欧，滑动变阻器最大阻值Rp=20欧，电源电压是6V，当滑动片从最左端移到最右端时，电压表读数变化范围是 ，电流表读数变化范围是 。
一个定值电阻R两端电压从5V增大到10V，通过电阻R的电流增大了0.2A，则该电阻的阻值为（ ）
A．25Ω B.50Ω C.12.5Ω D .100Ω．
物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在下列研究实例中运用了控制变量法的是（ ）
研究电流的形成原因时将电流与水流相比较从分析水流的形成入手来分析电流的形成
研究电流的大小时根据电流产生的效应大小来判断电流的大小
研究多个电阻组成的电路时求出电路的总电阻用总电阻产生的效果来代替所有电阻产生的总效果
研究电流与电压的关系时保持电阻大小不变改变电阻两端的电压值观察电流如何随电压变化而变化
如图示数V1和V2是完全相同的两个电压表，都有3V和15V两个两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）
A.R1:R2=1:4 B. R1:R2=4:1 C R1:R2=5:1 D. R1:R2=1:5
在如图所示的电路中，两只电流表的规格相同，电流表有0-0.6A和 0-3A两个量程，闭合开关S，电阻R1与R2均有电流通过，两只电流表的指针偏转角度均相同，则R1与R2的比值为（ ）
A．1：5 B．3：1 C．4：1 D．1：4
小明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中 Ω和 Ω两个电阻 联来获得。
如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙。由此可判断电源电压____ V ；定值电阻R的阻值是_____Ω，变阻器的最大阻值为_____Ω．
如图甲所示，R1是定值电阻，R2是滑动变阻器，电源电压不变。闭合开关后，滑片P由a端滑到b端， 电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为____ V ； R1的阻值是_______Ω
如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图象，如图乙所示．则电源电压为______V，其中图象A是电压表______的示数随电流变化的图象．
如右上图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大？
如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？
如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.3A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1A。求：滑动变阻器R2的阻值是多少？
如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。当滑片P移至最左端时，电流表示数为0.6A。当滑片P移至最右端时，电流表和电压表的示数各是多少？
在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示.求电源电压和电阻R2的阻值。
如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S闭合时，安培表示数变化了0.6A，求电源电压和当Ｓ闭合时，安培表的示数为多少？
如图所示电路中，电源电压是12V且保持不变，R1＝R3＝4Ω，R2＝6Ω，试求：（1）当开关S1、S2断开时，电流表和电压表的示数各是多少？
（2）当开关S1、S2均闭合时，电流表和电压表的示数各是多少

如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。⑴、如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？电压表示数是多少⑵、如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？电压表示数是多少？
.学校课外活动小组为检测某传感器而设计了如图14所示的电路，传感器上标有“３Ｖ 0.3Ａ”的字样（传感器可看作一个电阻），滑动变阻器上标有“10Ω １Ａ”的字样，电流表量程为0～0.6Ａ，求：（１）该传感器的电阻是多少？（２）若电路各元件均完好，检测时，为了确保电路各部
分工的安全，Ａ、Ｂ之间所加的电源电压最大值是多少？
