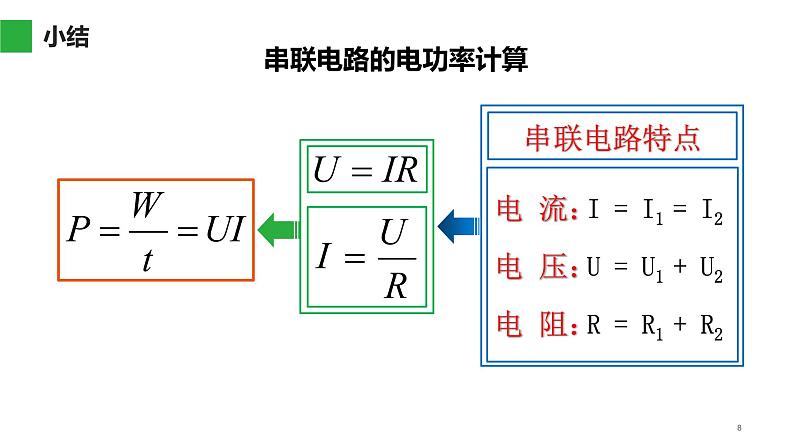

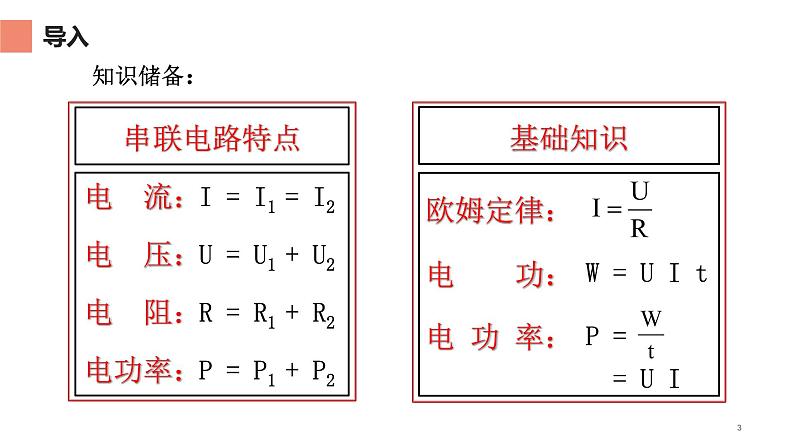

I = I1 = I2
U = U1 + U2
R = R1 + R2
P = P1 + P2

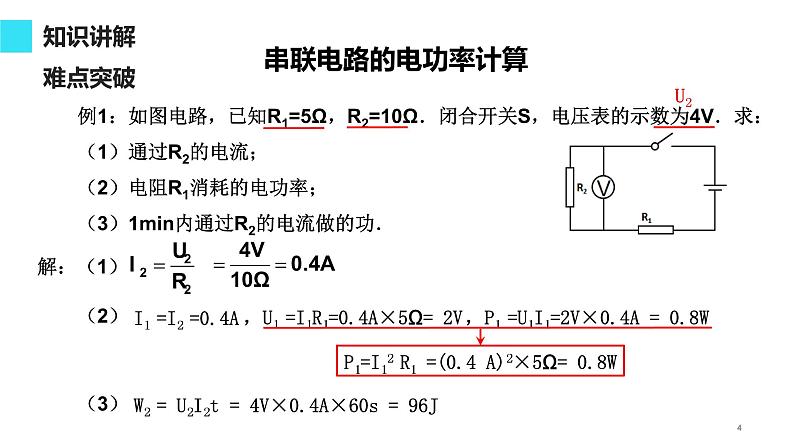

例1：如图电路，已知R1=5Ω，R2=10Ω．闭合开关S，电压表的示数为4V．求：（1）通过R2的电流；（2）电阻R1消耗的电功率；（3）1min内通过R2的电流做的功．
I1 =I2 =0.4A
，U1 =I1R1=0.4A×5Ω= 2V
，P1 =U1I1=2V×0.4A = 0.8W
P1=I12 R1 =(0.4 A)2×5Ω= 0.8W
W2 = U2I2t
= 4V×0.4A×60s = 96J
活动与探究（温馨提示：规范操作、注意安全）

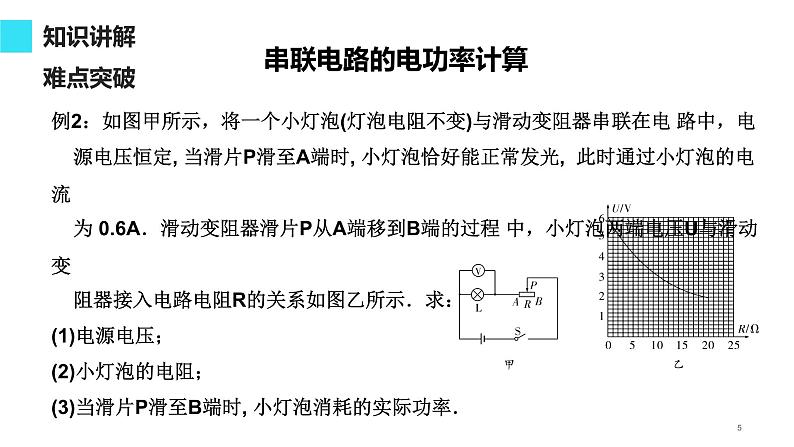

例2：如图甲所示，将一个小灯泡(灯泡电阻不变)与滑动变阻器串联在电 路中，电 源电压恒定, 当滑片P滑至A端时, 小灯泡恰好能正常发光, 此时通过小灯泡的电流 为 0.6A．滑动变阻器滑片P从A端移到B端的过程 中，小灯泡两端电压U与滑动变 阻器接入电路电阻R的关系如图乙所示．求：(1)电源电压；(2)小灯泡的电阻；(3)当滑片P滑至B端时, 小灯泡消耗的实际功率．
由题可知 , 当滑动变阻器滑片P滑至A端时, 接入阻值为0时, 电压表测电源电压, 示数为 6 V, 所以电源电压为6V
例2 如图甲所示，将一的小 灯泡(灯泡电 阻不变)与滑动变阻器串联在电路中， 电源电压恒定 ，当滑片P滑至A端时， 小灯泡恰好能正常发光, 此时通过小灯 泡的电流为 0.6A．滑动变阻器滑片P从 A端移到B端的过程中，电压表示数U与 滑动变阻器接入电路电阻 R的关系如图 乙所示．求： (1)电源电压； (2)小灯泡的电阻； (3)滑片滑至B端时 , 小灯泡的实际功率.
由题可知, 小灯泡正常发光时, 两端电压为6V, 通过它的电流为0.6A , 带入 ， 计算
由题可知 , 当滑动变阻器滑片P滑至B端时, 接入阻值最大 , 为20 Ω , 电压表测小灯泡电压 , 示数为 2V , 利用 计算出通过灯泡的电流，再带入P = UI即可得出小灯泡的实际功率
= 2V × 0.2A = 0.4W

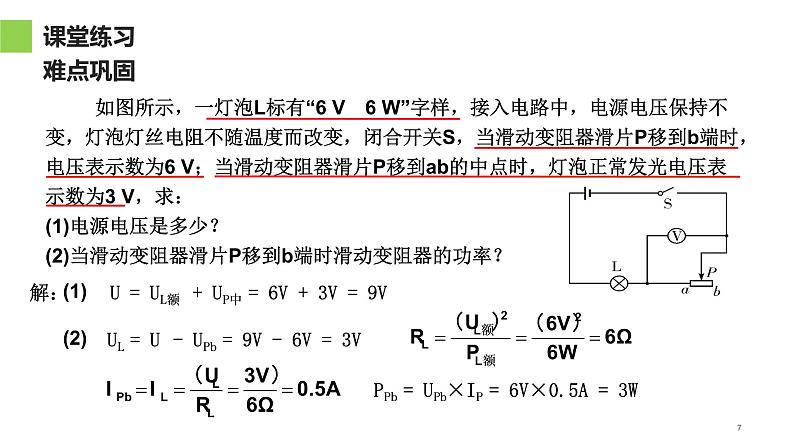

如图所示，一灯泡L标有“6 V　6 W”字样，接入电路中，电源电压保持不变，灯泡灯丝电阻不随温度而改变，闭合开关S，当滑动变阻器滑片P移到b端时，电压表示数为6 V；当滑动变阻器滑片P移到ab的中点时，灯泡正常发光电压表示数为3 V，求：(1)电源电压是多少？(2)当滑动变阻器滑片P移到b端时滑动变阻器的功率？
U = UL额 + UP中 = 6V + 3V = 9V
UL = U - UPb = 9V - 6V = 3V
PPb = UPb×IP = 6V×0.5A = 3W
课题：电功率难点名称：并联电路的电功率计算
九年级-全册-第十八章-第二节
I = I1 + I2
U = U1 = U2
例1：如图甲所示是通过小灯泡L和电阻R的电流随它们两端电压变化的图像，将 它们按如图乙所示接入电路中 ,闭合开关S时 ,小灯泡的实际功率为P1＝1 W．求：(1)电源电压U；(2)再闭合开关S1后电流表的读数I2；(3)再闭合开关S1后电路消耗的总功率P.
例1 如图甲所示是通过小灯泡L和电阻R 的电流随它们两端电压变化的图像， 将它们按如图乙所示接入电路中, 闭 合开关S时,小灯泡的实际功率为P1＝ 1W.求：(1)电源电压U；(2)再闭合开关S1后电流表的读数I2；(3)S、S1都闭合时电路消耗的总功率P.
闭合S时，灯泡两端电压等于电源电压，此时灯泡功率为1W，由图甲可知，此时灯泡两端电压为2V,通过灯泡的电流为0.5A，所以，电源电压U = 2V
(2)再闭合S1时，灯泡和电阻并联，根据并联电路特点可知，电阻两端电压为2V，由图甲可知通过电阻的电流为0.2A，再根据并联电路电流特点可知电流表示数，即干路电流I2=IL+IR=0.5A+0.2A=0.7A
(3)将电源电压2V和干路电流0.7A带入P=UI，就可以算出总功率 P=UI2=2V×0.7A=1.4W
例2：如图是中国家用电炖锅的内部电路，R1、R2为加热电阻，下表给出电炖锅在 不同挡位开关状态所对应的额定功率，其中“自动挡”功率未知,求(1)“自动挡”状态下的额定功率；(2)傍晚用电高峰，若实际电压为198 V，电炖锅在“保温挡”状态下实际功率．
例2 如图是中国家用电炖锅的内部电路， R1、R2为加热电阻，下表给出电炖锅 在不同挡位开关状态所对应的额定功 率，其中“自动挡”功率未知 (1)求“自动挡”状态下的额定功率； (2)傍晚用电高峰, 若实际电压为198V， 电炖锅在“保温挡”状态下实际功率.
由题可知，保温档R2单独工作，自动挡R1单独工作，快煮档R1R2并联，由并联电路电功率的特点可知，自动挡额定功率： P自=P快-P保=800W-200W=600W
保温档R2单独工作，额定功率200W，额定电压220V，根据电功率推导式的变形式可以计算出R2的电阻：
再根据推导式计算198V时保温状态实际功率：
如图甲是通过小灯泡L的电流跟其两端电压关系的图像．现将小灯泡L与电阻R连入图乙所示的电路中，闭合S、S 1 ，小灯泡的实际功率为1.8 W，电流表示数为0.9 A．下列结果错误的是(　　)A. 电源电压为6 VB. 电路消耗的总功率为5.4 WC. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω
练习 如图甲是通过小灯泡L的电流跟其 两端电压关系的图像．现将小灯泡L与 电阻R连入图乙所示的电路中，闭合S、 S1，小灯泡的实际功率为1.8 W，电流 表示数为0.9 A, 下列结果错误的是( ) A. 电源电压为6 V B. 电路消耗的总功率为5.4 W C. 通过电阻R的电流为0.6 A D. 电阻R的阻值为20 Ω
闭合S、 S1，R与L并联，电流表测干路中的电流，由图可知，当UL=6V，IL=0.3A时，灯泡的实际功率PL=ULIL=6V×0.3A=1.8W；根据并联电路电压特点可知, 电源电压为6V，故A正确； 电路消耗的总功率:P=UI=6V×0.9A=5.4W；故B正确； 由并联电路的电流特点可知，通过电阻R的电流IR=I-IL=0.9A-0.3A=0.6A，故C正确； 由并联电路特点可知，R两端电压UR=6V，再根据 ，可计算出R=10Ω，故D错误. 故选D.
