高中物理鲁科版 (2019)必修 第三册第1节 闭合电路欧姆定律课后练习题

这是一份高中物理鲁科版 (2019)必修 第三册第1节 闭合电路欧姆定律课后练习题，共10页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。

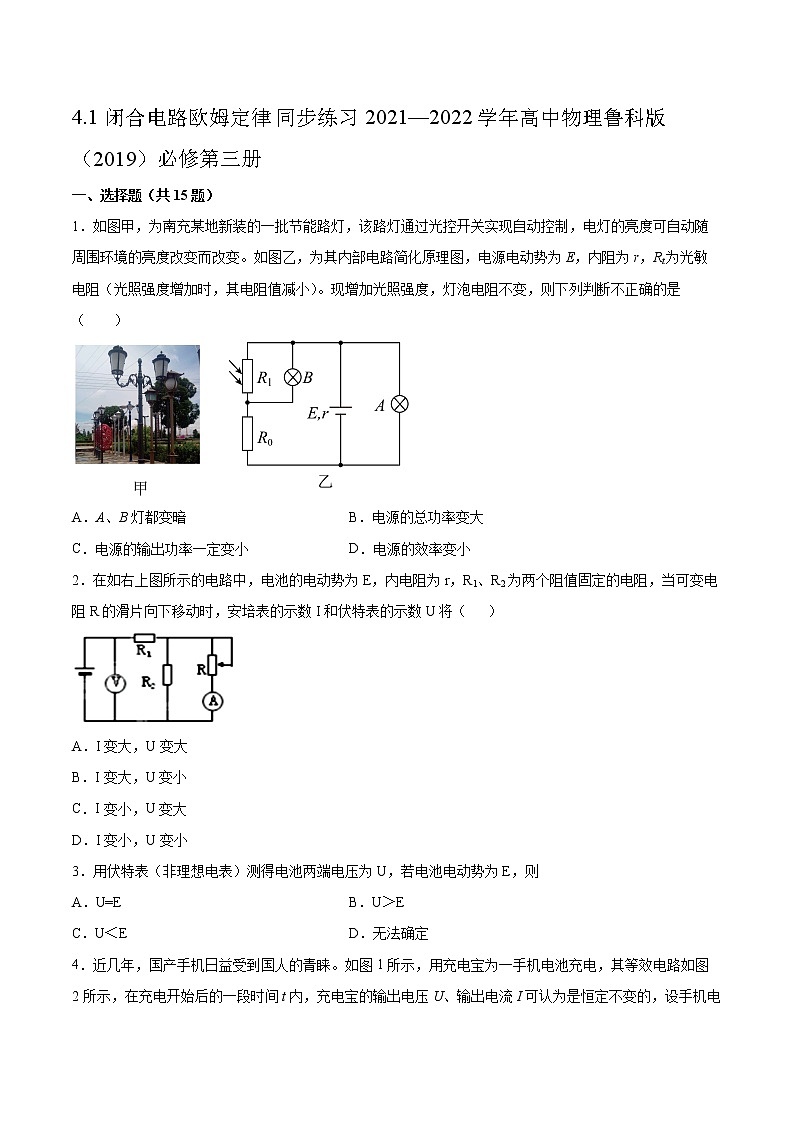

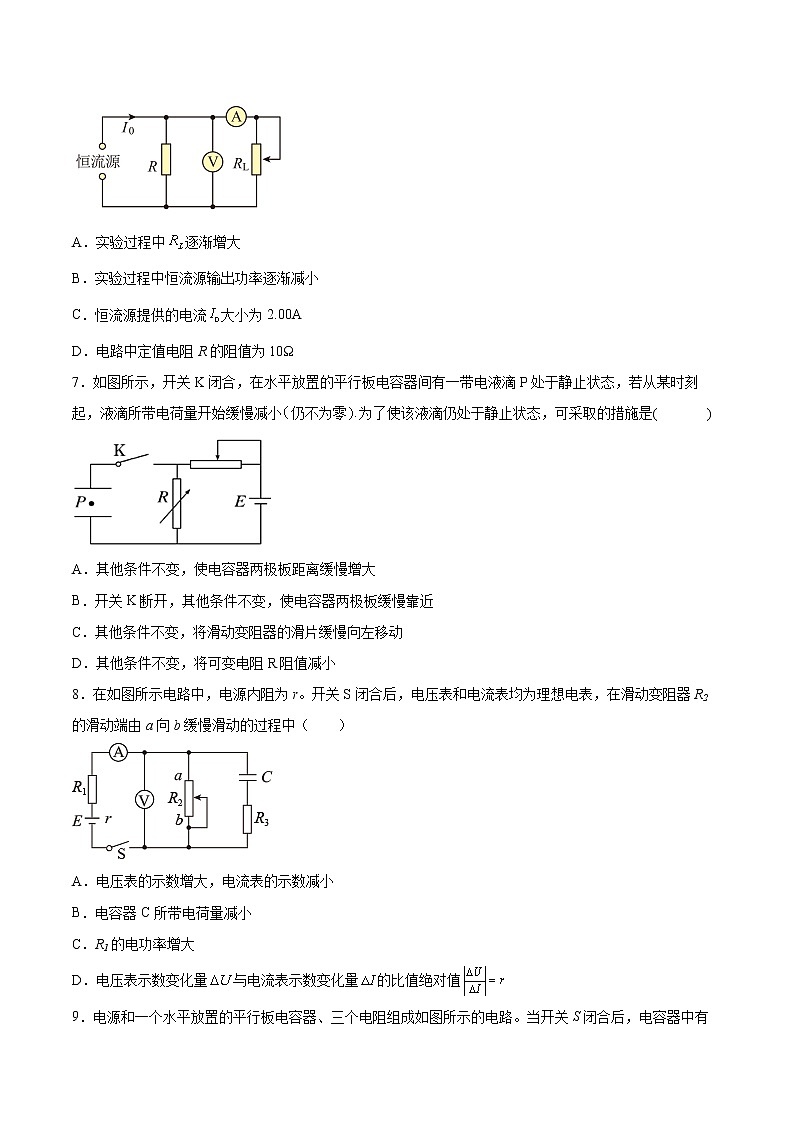

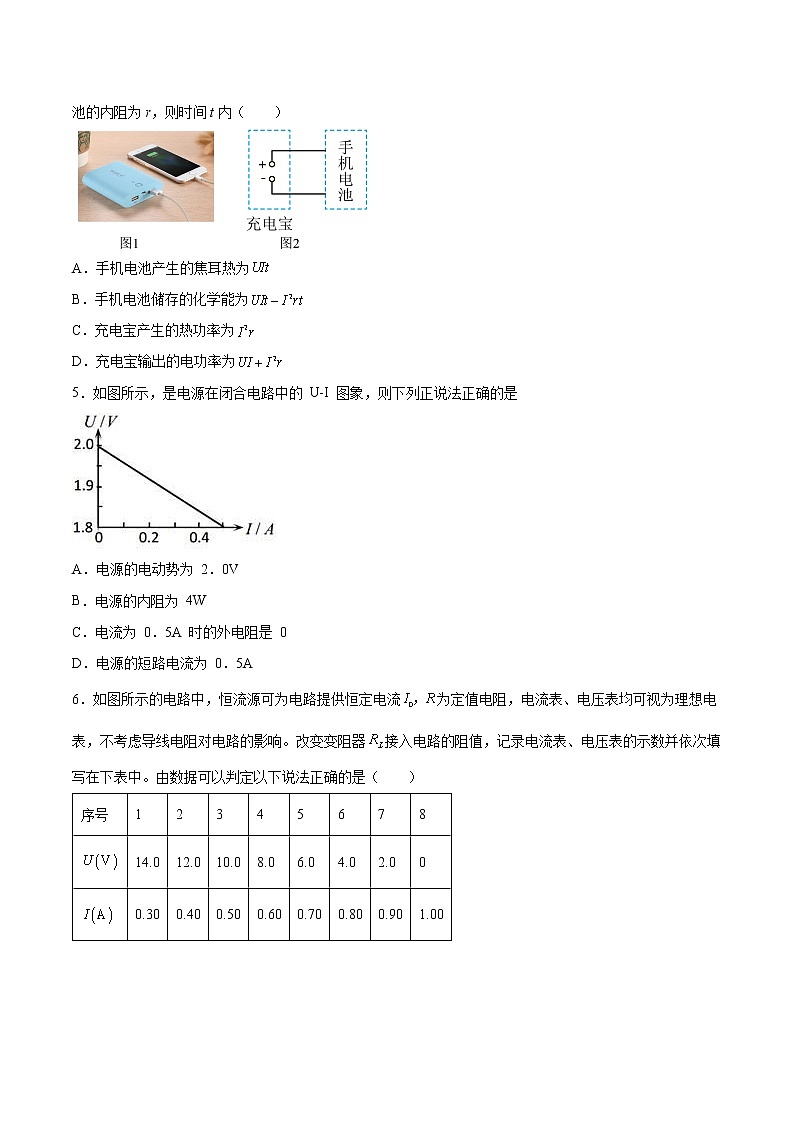

4.1闭合电路欧姆定律同步练习2021—2022学年高中物理鲁科版（2019）必修第三册一、选择题（共15题）1．如图甲，为南充某地新装的一批节能路灯，该路灯通过光控开关实现自动控制，电灯的亮度可自动随周围环境的亮度改变而改变。如图乙，为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，灯泡电阻不变，则下列判断不正确的是（　　）A．A、B灯都变暗 B．电源的总功率变大C．电源的输出功率一定变小 D．电源的效率变小2．在如右上图所示的电路中，电池的电动势为E，内电阻为r，R1、R2为两个阻值固定的电阻，当可变电阻R的滑片向下移动时，安培表的示数I和伏特表的示数U将（   ）A．I变大，U变大B．I变大，U变小C．I变小，U变大D．I变小，U变小3．用伏特表（非理想电表）测得电池两端电压为U，若电池电动势为E，则A．U=E B．U＞EC．U＜E D．无法确定4．近几年，国产手机日益受到国人的青睐。如图1所示，用充电宝为一手机电池充电，其等效电路如图2所示，在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为r，则时间t内（　　）A．手机电池产生的焦耳热为B．手机电池储存的化学能为C．充电宝产生的热功率为D．充电宝输出的电功率为5．如图所示，是电源在闭合电路中的 U-I 图象，则下列正说法正确的是A．电源的电动势为 2．0VB．电源的内阻为 4WC．电流为 0．5A 时的外电阻是 0D．电源的短路电流为 0．5A6．如图所示的电路中，恒流源可为电路提供恒定电流为定值电阻，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响。改变变阻器接入电路的阻值，记录电流表、电压表的示数并依次填写在下表中。由数据可以判定以下说法正确的是（　　）序号1234567814.012.010.08.06.04.02.000.300.400.500.600.700.800.901.00  A．实验过程中逐渐增大B．实验过程中恒流源输出功率逐渐减小C．恒流源提供的电流大小为2.00AD．电路中定值电阻R的阻值为10Ω7．如图所示，开关K闭合，在水平放置的平行板电容器间有一带电液滴P处于静止状态，若从某时刻起，液滴所带电荷量开始缓慢减小仍不为零为了使该液滴仍处于静止状态，可采取的措施是(       )A．其他条件不变，使电容器两极板距离缓慢增大B．开关K断开，其他条件不变，使电容器两极板缓慢靠近C．其他条件不变，将滑动变阻器的滑片缓慢向左移动D．其他条件不变，将可变电阻R阻值减小8．在如图所示电路中，电源内阻为r。开关S闭合后，电压表和电流表均为理想电表，在滑动变阻器R2的滑动端由a向b缓慢滑动的过程中（　　）A．电压表的示数增大，电流表的示数减小B．电容器C所带电荷量减小C．R1的电功率增大D．电压表示数变化量与电流表示数变化量的比值绝对值9．电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路。当开关S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以下判断正确的是 ( )A．液滴仍保持静止状态B．液滴将向下运动C．电容器上的带电量将减小D．电容器上的带电量将增大10．如图电源内阻为r，固定电阻R0=r，可变电阻Rx的总电阻值为2r，若变阻器触头P自最左端向最右滑动．则下列说法不正确的是（ ）A．电源输出功率由小变大B．Rx消耗功率由大变小C．R0消耗功率由小变大D．电源的效率由小变大11．如图所示的电路中，为理想二极管（具有单向导电性），一带正电油滴恰好在平行板电容器中央静止不动，电源内阻不计，则下列说法正确的是（　　）A．仅把电容器上极板稍竖直上移，油滴仍静止不动B．仅把电阻箱的阻值减小，油滴将下落C．仅把电容器上极板稍水平右移，油滴将下落D．仅把开关断开，油滴将下落12．如图电路，电源电动势为E，内阻为r，先将开关S1闭合，再将S2闭合，在这一过程中各电表示数的变化情况是（　　）A．A1、A2示数变大，V示数变大B．A1示数变大，A2示数变小，V示数变小C．A1示数变大，A2、V示数不变D．A1、A2示数变小，V示数变大13．电容器C1、C2和可变电阻器R1、R2以及电源E连接成如图所示的电路．当Rl的滑动触头在图示位置时，Cl、C2的电量相等．现要使Cl的电量大于C2的电量，应该A．增大R2B．减小R2C．将R1的滑动触头向A端移动D．将R1的滑动触头向B端移动14．在如图所示的电路中，电源电动势为，内阻为，、、为定值电阻，为电容器，开关、闭合，断开开关后（　　） A．有短暂电流通过电阻 B．电压表示数减小C．电流表示数变大 D．电容器下极板带负电15．如图所示的电路中，电池的电动势为是两个阻值固定的电阻．当可变电阻R的滑片向a点移动时，通过R1的电流I1和通过R2的电流I2将发生的变化是（ ）A． B．C． D．二、填空题（共4题）16．通常情况下，电阻的阻值会随温度的变化而改变，利用电阻的这种特性可以制成电阻温度计，从而用来测量较高的温度．如图所示，电流表量程为0～25mA，电源电动势为3V，内阻不计．R为滑动变阻器，电阻Rt作为温度计的测温传感器．当t≥0℃时，Rt的阻值随温度t的变化关系为Rt=20+0.5t（单位为Ω）．先把Rt放入0℃环境中，闭合电键S，调节滑动变阻器R，使电流表指针恰好满偏，然后把测温探头Rt放到某待测温度环境中，发现电流表的示数为15mA，该环境的温度为__________℃；当把测温探头Rt放到460℃温度环境中，电路消耗的电功率为__________W．17．如图所示,电源的电动势为E,内阻为r,两电阻R 1 ="10" Ω,R 2 ="8" Ω.当开关S接1时,电流表示数为0.2 A;则当S接2时,电流表示数的可能值范围是____________.18．如图为某实际电路的图线，、、各点均表示该电路中有一个确定的工作状态，过点的两条线与轴夹角，若该电源的电动势为，在工作点时，电源的路端电压为______，从工作点变到工作点时，电源的输出功率将_____（选填：增大、减小或不变）19．如图所示，是用高电阻放电法测电容的实验电路图。其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C。该实验的操作步骤如下：(1)按电路图接好实验电路；(2)接通电键S，调节电阻箱R的阻值，使微安表的指针接近满刻度。记下这时的电压表读数U0=6.2V和微安表读数I0=490μA；(3)断开电键S并同时开始计时，每隔5s或10s读一次微安表的读数i，将读数记录在预先设计的表格中；(4)根据表格中的12组数据，以t为横坐标，i为纵坐标，在坐标纸上描点（图中用“×”表示）。根据以上实验结果和图象，可以估算出当电容器两端电压为U0时该电容器所带的电荷量Q0约为_____C，从而算出该电容器的电容约为_____ F。三、综合题（共4题）20．在如图所示的电路中，电源的电动势，内阻，电流表满偏电流，电流表的电阻，、为接线柱．（1）用一条导线把、直接连起来，此时，应把可变电阻调节为多少才能使电流表恰好达到满偏电流．（2）调至满偏后保持的值不变，在、间接入一个的定值电阻，电流表的读数是多少．（3）调至满偏后保持的值不变，在、间接入一个未知的定值电阻，电流表的读数为，请写出随变化的数学表达式．21．如图所示，有内阻的电源电动势，标有“8V，12W”的灯泡L恰好能正常发光，测得此时流经电源的电流为2A，电动机M的电阻，求：（1）电源的内阻；（2）电源的总功率；（3）通过电动机的电流；（4）电动机的输出功率。‍22．在如图所示的电路中，电源电动势、内阻，电动机的电阻，电阻，电动机正常工作时，理想电压表的示数。（1）求电动机消耗的电功率；（2）求电源的输出功率；（3）若电动机以匀速竖直向上提升重物，取重力加速度大小，求该重物的质量。23．如图，黑箱面板上有三个接线柱1、2和3，黑箱内有一个由四个阻值相同的电阻构成的电路。用欧姆表测得1、2接线柱之间的电阻为，2、3接线柱之间的电阻为，1、3接线柱之间的电阻为。在虚线框中画出黑箱中的电阻连接方式。
参考答案：1．C2．B3．C4．B5．A6．B7．B8．A9．D10．A11．A12．B13．D14．A15．C16．     160     0.02617．18．          减小19．     8×10-3     1.3×10-320．（1）．（2）．（3）．21．（1）；（2）18W；（3）0.5A；（4）3.75W22．（1）；（2）；（3）23．
