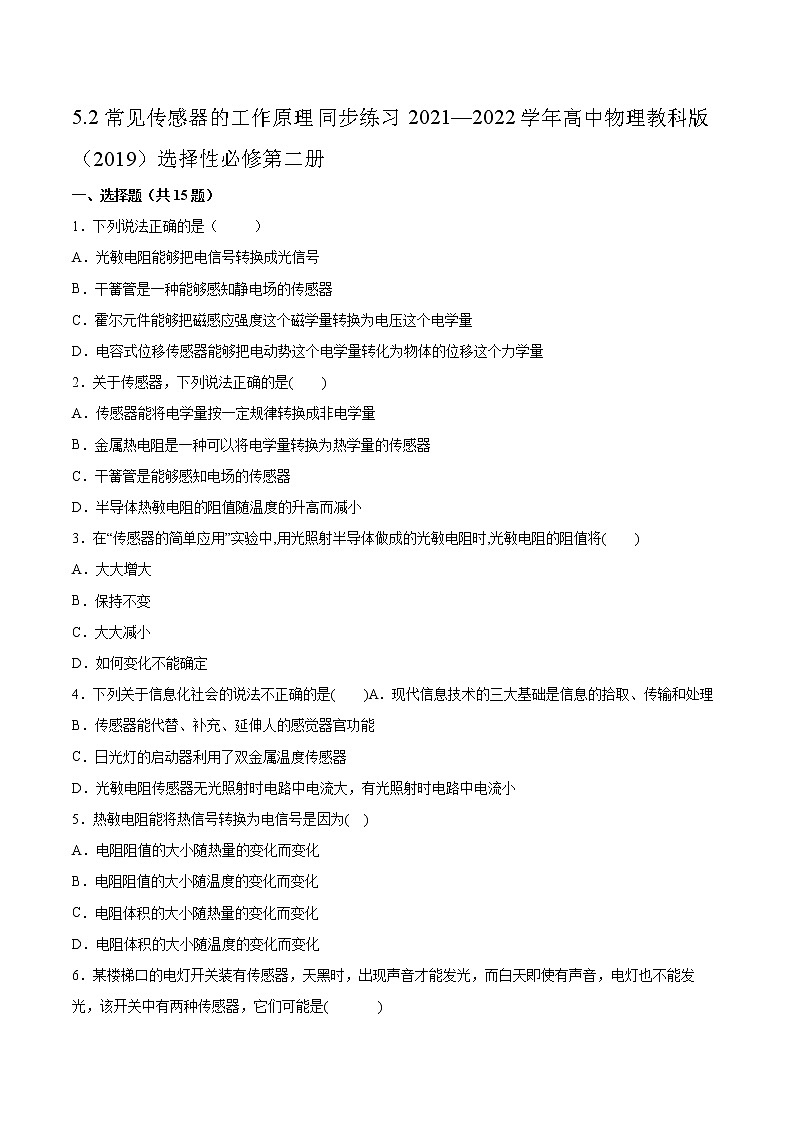

高中物理教科版 (2019)选择性必修 第二册第五章 传感器2 常见传感器的工作原理达标测试

这是一份高中物理教科版 (2019)选择性必修 第二册第五章 传感器2 常见传感器的工作原理达标测试，共8页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。
1．下列说法正确的是（ ）
A．光敏电阻能够把电信号转换成光信号
B．干簧管是一种能够感知静电场的传感器
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．电容式位移传感器能够把电动势这个电学量转化为物体的位移这个力学量
2．关于传感器，下列说法正确的是( )
A．传感器能将电学量按一定规律转换成非电学量
B．金属热电阻是一种可以将电学量转换为热学量的传感器
C．干簧管是能够感知电场的传感器
D．半导体热敏电阻的阻值随温度的升高而减小
3．在“传感器的简单应用”实验中,用光照射半导体做成的光敏电阻时,光敏电阻的阻值将( )
A．大大增大
B．保持不变
C．大大减小
D．如何变化不能确定
4．下列关于信息化社会的说法不正确的是( )A．现代信息技术的三大基础是信息的拾取、传输和处理
B．传感器能代替、补充、延伸人的感觉器官功能
C．日光灯的启动器利用了双金属温度传感器
D．光敏电阻传感器无光照射时电路中电流大，有光照射时电路中电流小
5．热敏电阻能将热信号转换为电信号是因为( )
A．电阻阻值的大小随热量的变化而变化
B．电阻阻值的大小随温度的变化而变化
C．电阻体积的大小随热量的变化而变化
D．电阻体积的大小随温度的变化而变化
6．某楼梯口的电灯开关装有传感器，天黑时，出现声音才能发光，而白天即使有声音，电灯也不能发光，该开关中有两种传感器，它们可能是( )
A．光敏电阻和驻极体话筒B．金属热电阻和光敏电阻
C．热敏电阻和霍尔元件D．热敏电阻和光敏电阻
7．如图所示，RT为负温度系数的热敏电阻，R为定值电阻，若往RT上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是( )
A．变大
B．变小
C．先变大后变小再不变
D．先变小后变大再不变
8．自行车速度计的工作原理主要依靠的就是安装在前轮上的一块磁铁，当磁铁运动到霍尔传感器附近时，就产生了霍尔电压，霍尔电压通过导线传入一个小型放大器中，放大器就能检测到霍尔电压，这样便可测出在某段时间内的脉冲数．当自行车以某个速度匀速直线行驶时，检测到单位时间内的脉冲数为N，已知磁铁和霍尔传感器到前轮轮轴的距离均为R1，前轮的半径为R2，脉冲的宽度为，峰值为Um，下列说法正确的是
A．车速越快，脉冲的峰值Um越大
B．车速越快，脉冲的宽度越大
C．车速为
D．车速为

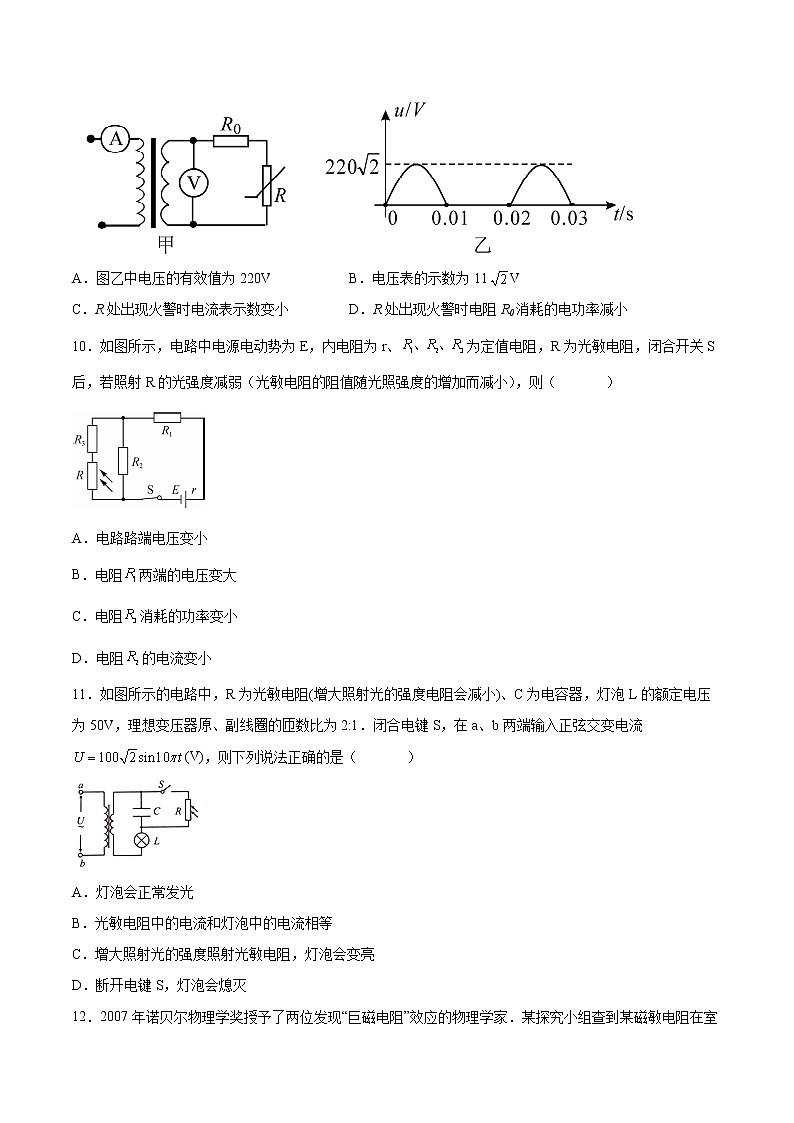

9．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，原线圈接入图乙所示的正弦脉冲电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小。下列说法中正确的是（ ）
A．图乙中电压的有效值为220VB．电压表的示数为11V
C．R处出现火警时电流表示数变小D．R处出现火警时电阻R0消耗的电功率减小
10．如图所示，电路中电源电动势为E，内电阻为r、为定值电阻，R为光敏电阻，闭合开关S后，若照射R的光强度减弱（光敏电阻的阻值随光照强度的增加而减小），则（ ）
A．电路路端电压变小
B．电阻两端的电压变大
C．电阻消耗的功率变小
D．电阻的电流变小
11．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流(V)，则下列说法正确的是（ ）
A．灯泡会正常发光
B．光敏电阻中的电流和灯泡中的电流相等
C．增大照射光的强度照射光敏电阻，灯泡会变亮
D．断开电键S，灯泡会熄灭
12．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是
A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大
B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大
C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小
D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小
13．传感器能够把非电学量转化为电学量，可以很方便地测量、传输、处理和控制。关于霍尔元件在传感器中的作用，下列说法中正确的是（ ）
A．能够将热信号转化为电信号
B．能够将光信号转化为电信号
C．能够将力信号转化为电信号
D．能够将磁信号转化为电信号
14．已知光敏电阻R的阻值随光照强度的增大而减小，现利用光敏电阻做为传感器设计了如图所示的电路，电源电动势为E、内阻为r。当在光照强度增大的情况下，下列判断正确的是（ ）
A．电压表和电流表示数都增大
B．电压表和电流表示数都减小
C．电压表示数增大，电流表示数减小
D．电压表示数减小，电流表示数增大
15．关于光敏电阻和热敏电阻，下列说法中正确的是（）
A．光敏电阻是用半导体材料制成的，其阻值随光照的增强而减小，随光照的减弱而增大
B．光敏电阻是能把光照强度这个光学量转换为电流这个电学量的传感器
C．热敏电阻是用金属铂制成的，它对温度感知很灵敏
D．热敏电阻是把电学量转换为热学量的传感器
二、填空题（共4题）
16．金属热电阻和热敏电阻
（1）金属热电阻：金属的电阻率随温度的_____而增大，利用这一特性，金属丝可以制作_____传感器，称为热电阻。
（2）热敏电阻：用_____材料制成，氧化锰制成的热敏电阻的阻值随温度的升高而_____。
17．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作；电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中，C是_____（选填“与门”、“或门”或“非门”），光敏电阻是_____（选填“A”或“B”）
18．如图所示，为定值电阻，为负温度系数热敏电阻，L为小灯泡、当温度降低时，两端的电压______，电流表的示数______，小灯泡的亮度变______。
19．当光照射到光敏电阻上时，光敏电阻的阻值_______（填“变大”、“不变”或“变小”）．半导体热敏电阻是利用半导体材料的电阻率随________变化而改变的特性制成的．
三、综合题（共4题）
20．下图是一个声光控节能灯座及其电路板，你能判断出电路板上哪个是光敏电阻，哪个是声敏电阻元件吗？
21．你在生活中还见到过哪些用传感器控制电路的例子？它们的工作原理是什么？请将你的观察结果与同学交流。
22．请设计测定铜或铁的电阻率与温度关系的实验。
23．小明同学想用一只半导体热敏电阻制作一支能测量水温的温度计。通过查阅资料，他获得该热敏电阻的特性曲线如图1所示。他要求所制作的温度计的测量范围是，且在水温是时，电压表指针偏转达到最大位置。根据特性曲线，他设计的水温温度计的电路如图2所示，图中的定值电阻，电压表的量程是，电源电压恒定。
（1）根据特性曲线，该热敏电阻在、、时，阻值分别为多大？
（2）通过计算说明，当水温是、时，电压表的指针分别指在什么位置？当电压表的指针指在和时，水温各是多少？
（3）小明需要将电压表的刻度盘改成直接显示温度的刻度盘。如果每画一条刻度线，那么温度刻度线是否均匀分布？请你帮小明画出显示温度的刻度线。已知电压表的指针从的偏转角是。
参考答案：
1．C
2．D
3．C
4．D
5．B
6．A
7．D
8．C
9．B
10．C
11．C
12．A
13．D
14．B
15．A
16． 升高 温度 半导体 减小
17． 或门 B
18． 减小 减小 亮
19． 变小 温度
20．
由图可知A为电容，B为声敏电阻元件，C为光敏电阻，D为芯片。
21．
光敏电阻：光敏电阻能够把光照强度这个非电学量转换为电阻这个电学量；热敏电阻和金属热电阻：热敏电阻和金属热电阻能够把温度这个热学量转换为电阻这个电学量；霍尔元件：霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量；应变式力传感器：应变片能够把物体形变这个力学量转换为电压这个电学量；干簧管：干簧管将磁场的变化转换成电路的通断。
22．
将金属用薄膜包裹并与多用电表串联，放入温度不同的水中，测出其电阻值随温度变化的几组值，用游标卡尺和螺旋测微器测出金属长度及直径，结合电阻定律得出电阻率与温度的关系。
23．（1）；（2）1.0V；3.0V；；；
（3）由于
结合图1可知，温度刻度线不均匀。由解析（2）的方法计算出每隔时的电压表示数，绘图如下：
