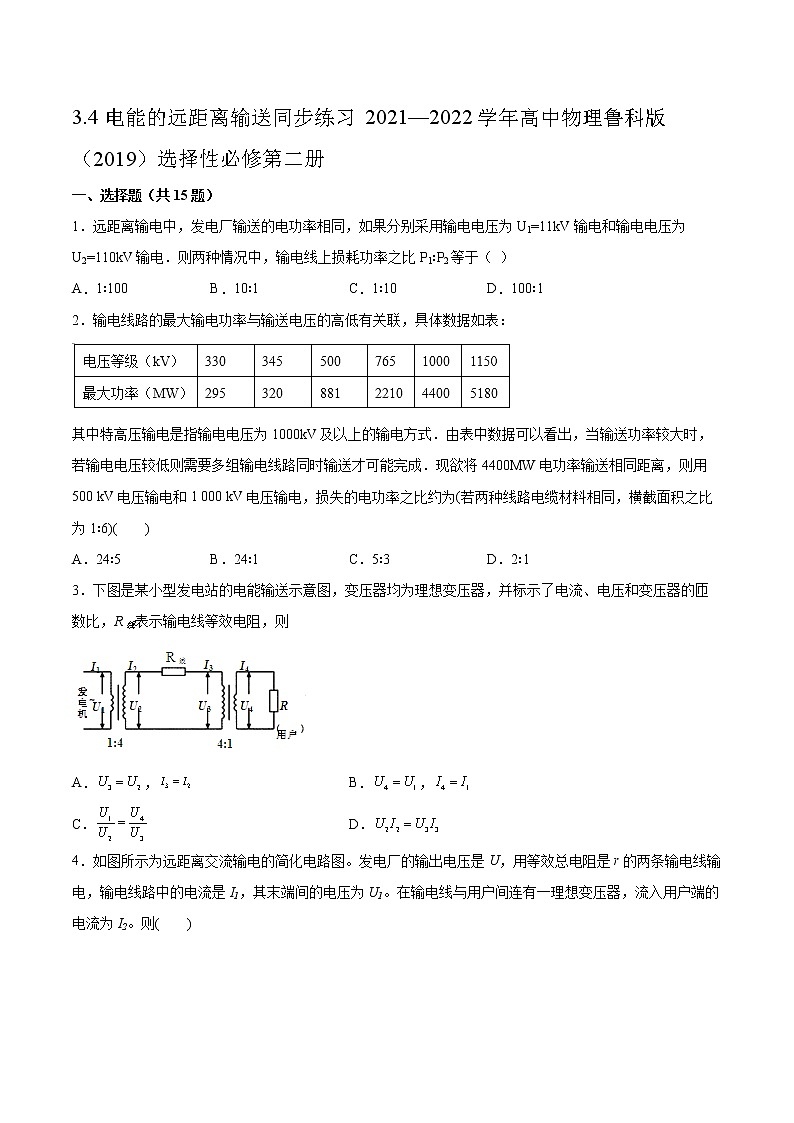

    3.4电能的远距离输送同步练习2021—2022学年高中物理鲁科版(2019)选择性必修第二册第1页

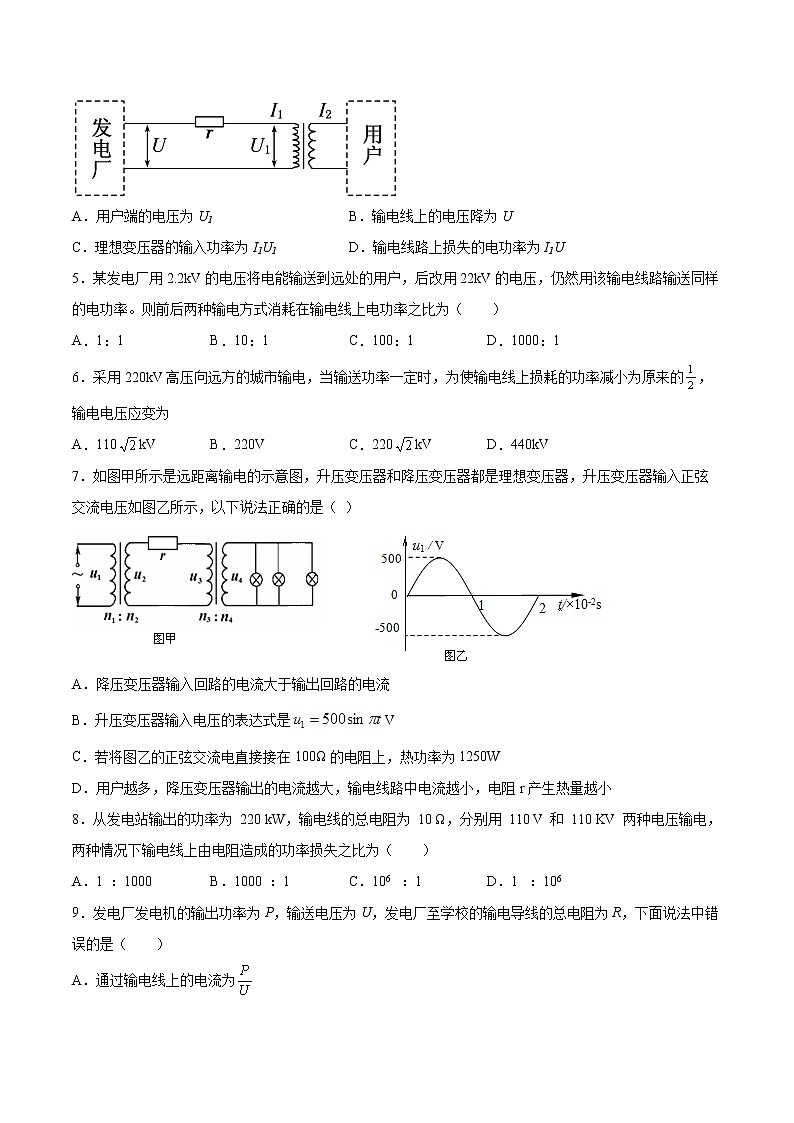

    3.4电能的远距离输送同步练习2021—2022学年高中物理鲁科版(2019)选择性必修第二册第2页

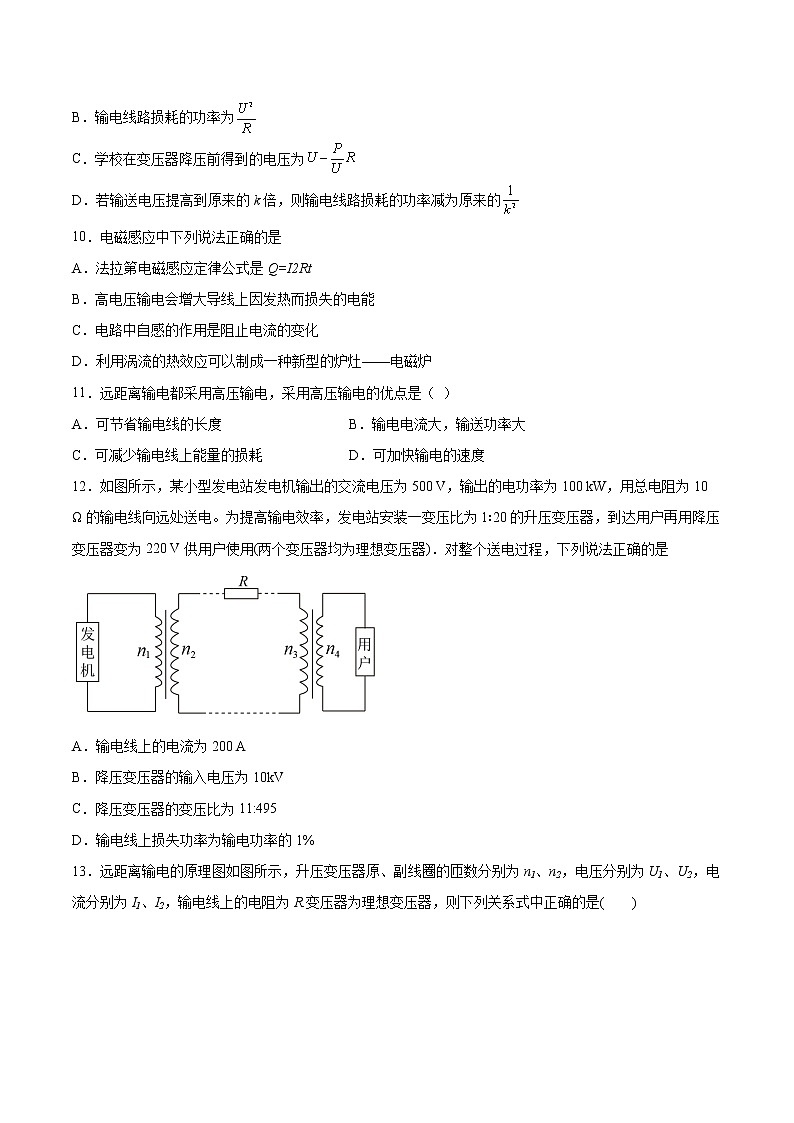

    3.4电能的远距离输送同步练习2021—2022学年高中物理鲁科版(2019)选择性必修第二册第3页
    还剩4页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2021学年第4节 电能的远距离输送同步训练题

    展开

    这是一份2021学年第4节 电能的远距离输送同步训练题,共7页。试卷主要包含了选择题,填空题,综合题等内容,欢迎下载使用。
    3.4电能的远距离输送同步练习2021—2022学年高中物理鲁科版(2019)选择性必修第二册一、选择15题)1.远距离输电中,发电厂输送的电功率相同,如果分别采用输电电压为U1=11kV输电和输电电压为U2=110kV输电.则两种情况中,输电线上损耗功率之比P1∶P2等于( )A1∶100 B10∶1 C1∶10 D100∶12.输电线路的最大输电功率与输送电压的高低有关联,具体数据如表:其中特高压输电是指输电电压为1000kV及以上的输电方式.由表中数据可以看出,当输送功率较大时,若输电电压较低则需要多组输电线路同时输送才可能完成.现欲将4400MW电功率输送相同距离,则用500 kV电压输电和1 000 kV电压输电,损失的电功率之比约为(若两种线路电缆材料相同,横截面积之比为1∶6)(  )A24∶5 B24∶1 C5∶3 D2∶13.下图是某小型发电站的电能输送示意图,变压器均为理想变压器,并标示了电流、电压和变压器的匝数比,R线表示输电线等效电阻,则A BC D4.如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U,用等效总电阻是r的两条输电线输电,输电线路中的电流是I1,其末端间的电压为U1。在输电线与用户间连有一理想变压器,流入用户端的电流为I2。则(  )A.用户端的电压为U1 B.输电线上的电压降为UC.理想变压器的输入功率为I1U1 D.输电线路上损失的电功率为I1U5.某发电厂用2.2kV的电压将电能输送到远处的用户,后改用22kV的电压,仍然用该输电线路输送同样的电功率。则前后两种输电方式消耗在输电线上电功率之比为(  )A11 B101 C1001 D100016.采用220kV高压向远方的城市输电,当输送功率一定时,为使输电线上损耗的功率减小为原来的,输电电压应变为A110kV B220V C220kV D440kV7.如图甲所示是远距离输电的示意图,升压变压器和降压变压器都是理想变压器,升压变压器输入正弦交流电压如图乙所示,以下说法正确的是( )A.降压变压器输入回路的电流大于输出回路的电流B.升压变压器输入电压的表达式是VC.若将图乙的正弦交流电直接接在100Ω的电阻上,热功率为1250WD.用户越多,降压变压器输出的电流越大,输电线路中电流越小,电阻r产生热量越小8.从发电站输出的功率为 220 kW,输电线的总电阻为 10 Ω,分别用 110 V 110 KV 两种电压输电,两种情况下输电线上由电阻造成的功率损失之比为(  )A1 1000 B1000 1 C106   1 D1   1069.发电厂发电机的输出功率为P,输送电压为U,发电厂至学校的输电导线的总电阻为R,下面说法中错误的是(  )A.通过输电线上的电流为B.输电线路损耗的功率为C.学校在变压器降压前得到的电压为D.若输送电压提高到原来的k倍,则输电线路损耗的功率减为原来的10.电磁感应中下列说法正确的是A.法拉第电磁感应定律公式是Q=I2RtB.高电压输电会增大导线上因发热而损失的电能C.电路中自感的作用是阻止电流的变化D.利用涡流的热效应可以制成一种新型的炉灶——电磁炉11.远距离输电都采用高压输电,采用高压输电的优点是( )A.可节省输电线的长度 B.输电电流大,输送功率大C.可减少输电线上能量的损耗 D.可加快输电的速度12.如图所示,某小型发电站发电机输出的交流电压为500 V,输出的电功率为100 kW,用总电阻为10 Ω的输电线向远处送电。为提高输电效率,发电站安装一变压比为1∶20的升压变压器,到达用户再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器).对整个送电过程,下列说法正确的是A.输电线上的电流为200 AB.降压变压器的输入电压为10kVC.降压变压器的变压比为11:495D.输电线上损失功率为输电功率的1%13.远距离输电的原理图如图所示,升压变压器原、副线圈的匝数分别为n1n2,电压分别为U1U2,电流分别为I1I2,输电线上的电阻为R.变压器为理想变压器,则下列关系式中正确的是(  )ABI2CI1U1I22RDI1U1I2U214.如图所示为远距离输电的原理图,升压变压器的原副线圈匝数比为,降压变压器的原副线圈匝数比为,输电线的电阻为,升压变压器和降压变压器均为理想变压器,发电厂输出的电压恒为,若由于用户的负载变化,使电压表的示数增大了,则下列判断正确的是(  )A.电流表的示数减小了 B.输电线损失的功率减小了C.电流表的示数减小了 D.输电线损失的功率减小了15.如图所示,一个小型水电站,其交流发电机的输出电压U1一定,通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为R.T1的输入电压和输入功率分别为U1P1,它的输出电压和输出功率分别为U2P2T2的输入电压和输入功率分别为U3P3,它的输出电压和输出功率分别为U4P4.下列说法正确的是(  )A.当用户的用电器增多时,U2减小,U4变大B.当用户的用电器增多时,P2变大,P3减小C.要减小线路的损耗,应增大升压变压器的匝数比,同时应减小降压变压器的匝数比D.要减小线路的损耗,应增大升压变压器的匝数比,同时应增大降压变压器的匝数比二、填空题共4题)16.变压器是根据_______原理工作的;交流电在远距离输电中,为了减少电能损失通常采用_______输电。17.由电磁感应知识知,在闭合电路中产生感应电流的条件是__________;变压器是根据________原理工作的;在远距离输电中,为了减少电能损失通常采用________输电。18.电网输电的优点1)降低一次能源的运输成本,获得最大的______2)减小断电的风险,调剂不同地区______的平衡。3)合理调度电力,使______的供应更加可靠,质量更高。19.发电机输出功率为100kW,输出电压为250V,用户需要的电压为220V,输电线的电阻为10Ω.若输电线中因发热而损失的功率为输送功率的4%,求在输电线路中设置的升压变压器原、副线圈的匝数比 =_______和降压变压器原、副线圈的匝数比 =________三、综合共4题)20.如图为远距离输电过程的示意图。已知某个小型发电机的输出功率为90kW,发电机的电压为250V,通过升压变压器升高电压后向远处输电,输电线总电阻为,在用户端用一降压变压器把电压降为220V,要求在输电线上损失的功率控制为2kW(即用户得到的功率为88kW),求:1)降压变压器输出的电流和输电线上通过的电流。2)输电线上损失的电压和升压变压器输出的电压。21.一台小型发电机的最大输出功率为100kW,输出电压恒为1000V,升压后向远处的用户输电,输电线的总电阻为18Ω。已知发电机满负荷运行时,输电线上损失的功率为发电机总功率的5%,降压变压器的输出电压为220V。求:(1)升压变压器原、副线圈的匝数比;(2)降压变压器原、副线圈的匝数比。22.如图所示,某水电站发电机的输出功率为100kW,发电机的电压为250V,通过升压变压器升高电压后向远处输电,输电线总电阻为,在用户端用降压变压器把电压降为220V.若输电线上损失的功率为5kW,不计变压器的损耗.求:(1)升压变压器的输出电压U2(2)降压变压器的匝数比(3)若要将输电线上损失的功率降低到原来的1/100,通过计算得出在其他条件不变的情况下,可将升压变压器的匝数比n1:n2改为多少?23.水力发电具有防洪、防旱、减少污染等多个优点,现已成为我国的重要能源之一、某条河的流量为,水流下落高度为5m。现在利用该河流兴建水电站来发电。设所用发电机的总效率为50%。(1)求发电机的输出功率。(2)设发电机输出电压为350V,输电线的电阻为,允许损耗的功率为5%,则当用户所需电压为220V时,所用升压变压器和降压变压器匝数之比为多少?(
    参考答案:1D2B3C4C5C6C7C8C9B10D11C12D13D14A15D16     电磁感应(或互感 )     高压17     闭合回路的磁通量发生变化     电磁感应     高压18     经济效益     电力供需     电力19     1∶20     240∶1120.(1400A20A;(2100V4500V21(1)(2)22(1)U2=4000V   (2)   (3)23(1)9.8×104W(2)18121
