高中1 磁场 磁感线随堂练习题

这是一份高中1 磁场 磁感线随堂练习题，共9页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

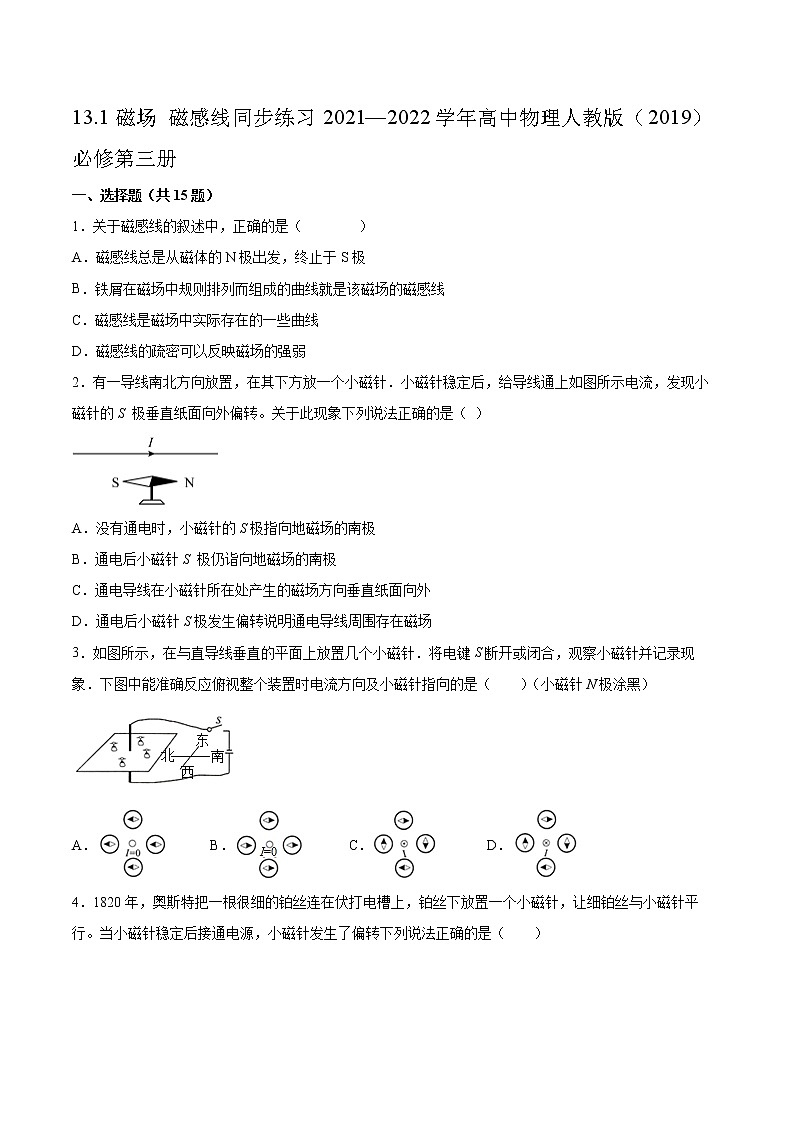

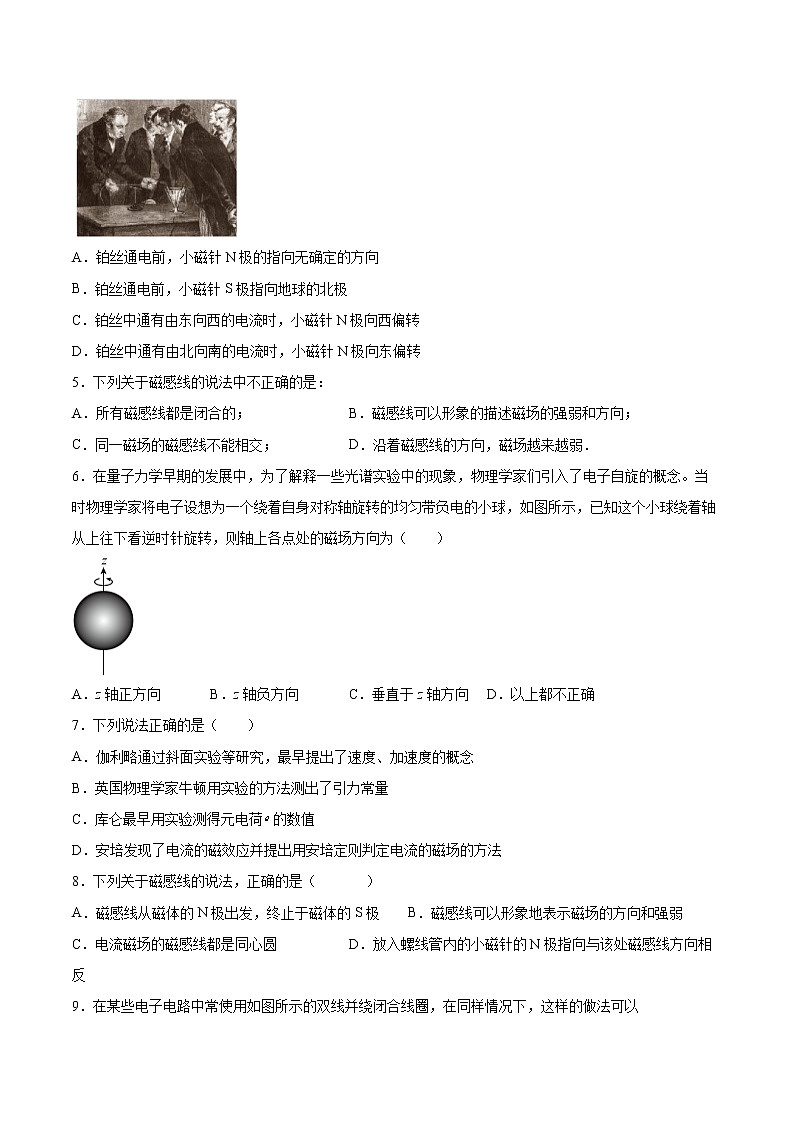

13.1磁场 磁感线同步练习2021—2022学年高中物理人教版（2019）必修第三册一、选择题（共15题）1．关于磁感线的叙述中，正确的是（        ）A．磁感线总是从磁体的N极出发，终止于S极B．铁屑在磁场中规则排列而组成的曲线就是该磁场的磁感线C．磁感线是磁场中实际存在的一些曲线D．磁感线的疏密可以反映磁场的强弱2．有一导线南北方向放置，在其下方放一个小磁针．小磁针稳定后，给导线通上如图所示电流，发现小磁针的S 极垂直纸面向外偏转。关于此现象下列说法正确的是（ ）A．没有通电时，小磁针的S极指向地磁场的南极B．通电后小磁针S 极仍诣向地磁场的南极C．通电导线在小磁针所在处产生的磁场方向垂直纸面向外D．通电后小磁针S极发生偏转说明通电导线周围存在磁场3．如图所示，在与直导线垂直的平面上放置几个小磁针．将电键S断开或闭合，观察小磁针并记录现象．下图中能准确反应俯视整个装置时电流方向及小磁针指向的是（　　）（小磁针N极涂黑）A． B． C． D．4．1820年，奥斯特把一根很细的铂丝连在伏打电槽上，铂丝下放置一个小磁针，让细铂丝与小磁针平行。当小磁针稳定后接通电源，小磁针发生了偏转下列说法正确的是（　　）A．铂丝通电前，小磁针N极的指向无确定的方向B．铂丝通电前，小磁针S极指向地球的北极C．铂丝中通有由东向西的电流时，小磁针N极向西偏转D．铂丝中通有由北向南的电流时，小磁针N极向东偏转5．下列关于磁感线的说法中不正确的是：A．所有磁感线都是闭合的； B．磁感线可以形象的描述磁场的强弱和方向；C．同一磁场的磁感线不能相交； D．沿着磁感线的方向，磁场越来越弱．6．在量子力学早期的发展中，为了解释一些光谱实验中的现象，物理学家们引入了电子自旋的概念。当时物理学家将电子设想为一个绕着自身对称轴旋转的均匀带负电的小球，如图所示，已知这个小球绕着轴从上往下看逆时针旋转，则轴上各点处的磁场方向为（　　）A．z轴正方向 B．z轴负方向 C．垂直于z轴方向 D．以上都不正确7．下列说法正确的是（　　）A．伽利略通过斜面实验等研究，最早提出了速度、加速度的概念B．英国物理学家牛顿用实验的方法测出了引力常量C．库仑最早用实验测得元电荷的数值D．安培发现了电流的磁效应并提出用安培定则判定电流的磁场的方法8．下列关于磁感线的说法，正确的是（       ）A．磁感线从磁体的N极出发，终止于磁体的S极 B．磁感线可以形象地表示磁场的方向和强弱C．电流磁场的磁感线都是同心圆 D．放入螺线管内的小磁针的N极指向与该处磁感线方向相反9．在某些电子电路中常使用如图所示的双线并绕闭合线圈，在同样情况下，这样的做法可以（       ）．A．减少线圈的电阻大小 B．增加线圈的电阻大小C．增强线圈内磁场强度 D．减小线圈内磁场强度10．如图所示，在真空中，绝缘杆连接的两个带等量异种电荷的小球，杆上O点离较远。当杆绕O点在竖直平面内顺时针方向匀速转动，下列说法正确的是（　　）A．形成的等效电流方向为顺时针B．形成的等效电流比形成的大C．O点的磁感应强度大小为零D．O点的磁感应强度方向垂直纸面向外11．弹簧测力计下挂一条形磁铁，其中条形磁铁的N极一端位于未通电的螺线管正上端，如右图所示，下列说法正确的是(　　)A．若将a接电源正极，b接电源负极，弹簧测力计示数将不变B．若将a接电源正极，b接电源负极，弹簧测力计示数将增大C．若将b接电源正极，a接电源负极，弹簧测力计示数将减小D．若将b接电源正极，a接电源负极，弹簧测力计示数将增大12．一束粒子沿水平方向平行飞过小磁针上方，如图所示，此时小磁针S极向纸内偏转，这一束粒子可能是（       ）A．向右飞行的正离子束 B．向左飞行的正离子束C．向右飞行的氢离子束 D．向左飞行的电子束13．如图所示，一个闭合线圈放在匀强磁场中，线圈的轴线与磁场方向成角，磁感应强度B，用下述哪个方法可使线圈的磁通量增加一倍 (        )A．把线圈匝数增加一倍B．把线圈面积增加一倍C．把线圈的半径增加一倍D．转动线圈使得轴线与磁场方向平行14．如图所示，在水平放置的通电螺线管正上方，垂直螺线管水平放置一阴极射线管。若要阴极射线往上偏转，则应（　　）A．M接电源正极，N接负极B．M接电源负极，N接正极C．M接电源正极，N接负极，阴极射线管正负极位置互换D．M接电源负极，N接正极，阴极射线管水平旋转90°15．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是(　　)A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止二、填空题（共4题）16．如图所示，将两根细铁丝靠近条形磁铁的S 极，细铁丝会被吸引到磁铁的S 极上这是因为铁丝______ 选填：“磁化”或“退磁”后，上端相当于______ 选填“N极”“S极”，与条形磁铁的S 极相吸引，下端相当于______ 选填“N极”“S极”两铁丝的下端极性______ 选填“相同”“相反”，由于______ 选填“同名”“异名”磁极相互排斥，故两铁丝的上端距离较近，下端距离较远．17．一束带电粒子流从小磁针上方平行于小磁针方向从左向右飞过，结果小磁针北极向纸内转动，可以判断这束带电粒子流带_______电荷.18．通过学习，我们可以知道很多物理学家对物理学做出的贡献，如：奥斯特发现了____，首次揭示了电与磁的联系；________最先测出了大气压的值约为1. 013×105帕．19．如图（a）所示，在“用DIS研究通电螺线管的磁感应强度”的实验中，M、N是通电螺线管轴线上的两点，且这两点到螺线管中心的距离相等．用磁传感器测量轴线上M、N之间各点的磁感应强度B的大小，并将磁传感器顶端与M点的距离记作x．①如果实验操作正确，得到的图像应为图中的_______．A．       B．C．       D．②由实验可知，通电螺线管中沿轴线上各点磁感应强度分布的特点为：______________________________________________________．三、综合题（共4题）20．为了研究铁和铁锈的磁性，有人做了一个实验。他在两个相同的纸杯中分别放入等量的（几小勺）铁屑，并向一个纸杯中注入水。一个多小时后，将杯中的水倒掉，让其干燥。第二天、他把硬纸板分别盖在两纸杯上，然后用同一条形磁铁分别在硬纸板上吸铁屑和铁锈。比较收集到的铁屑和铁锈的质量。请分析，他会得到什么结果？你自己也可以做一做，看看你的分析对不对。21．如图，自然界中有电场、磁场、重力场等多种场，这些场有什么共同点呢?22．如图所示，把小磁针放在磁场中，磁场方向如图所示，在图中标出小磁针N极和S极此时受到的磁场力的方向并说明小磁针将怎样转动以及停在哪个方向。23．通电螺线管右侧的小磁针指向如图所示的方位.请在图上指明电源的正负极.
参考答案：1．D2．D3．A4．D5．D6．B7．A8．B9．D10．D11．D12．B13．B14．A15．A16．     磁化     N极     S极     相同     同名17．正18．     电流的磁效应；     托里拆利19．     B     通电螺线管轴线上各点的磁感应强度随x的增大先增大后减小；通电螺线管中轴线上中心两侧对称点的磁感应强度大小基本相等；通电螺线管管内中部磁场近似为匀强磁场20．质量都差不多。因为铁锈只有表面很薄的一层被氧化，磁铁对铁屑和铁锈的吸引力差不多大。21．这些场都看不见、摸不着，不是由实物粒子组成，但都是客观存在的物质，都对放入其中的物体有力的作用。22．小磁针N极受力方向与磁场方向一致，所以小磁针N极和S极此时受到的磁场力的方向在磁场力的作用下小磁针顺时针转动，最后小磁针静止时N极所指的方向与磁感线方向相同，即小磁针将停在水平方向，N极所指的方向与磁感线方向相同。23．右端是正极，左端为负极
