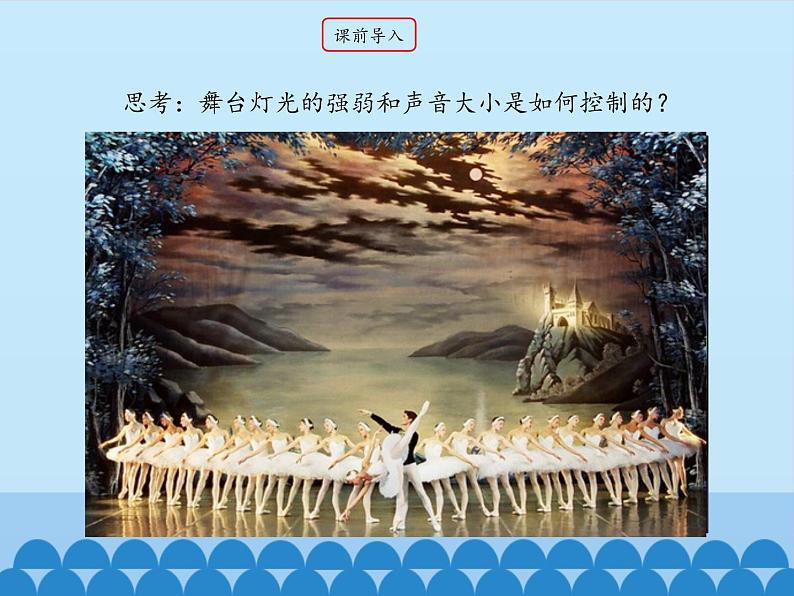

思考：舞台灯光的强弱和声音大小是如何控制的？

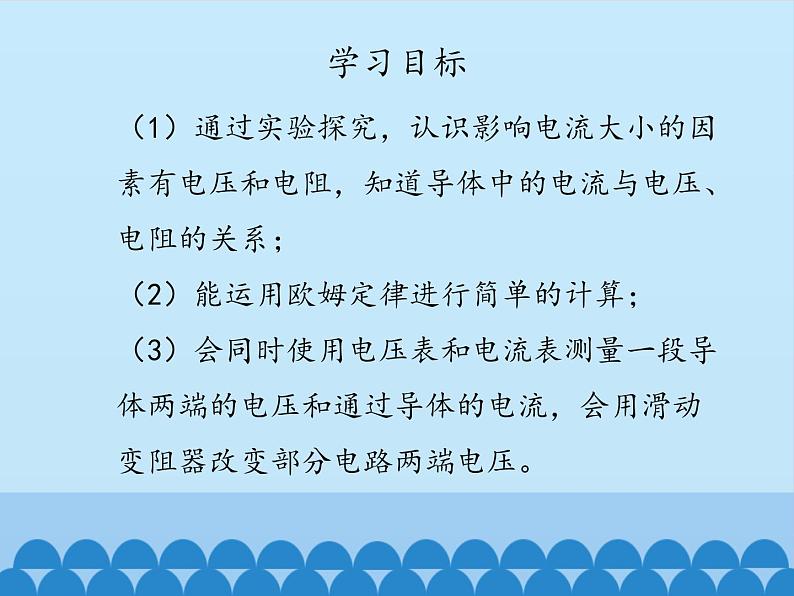

（1）通过实验探究，认识影响电流大小的因素有电压和电阻，知道导体中的电流与电压、电阻的关系； （2）能运用欧姆定律进行简单的计算； （3）会同时使用电压表和电流表测量一段导体两端的电压和通过导体的电流，会用滑动变阻器改变部分电路两端电压。
一、实验：探究电流跟电阻、电压的关系

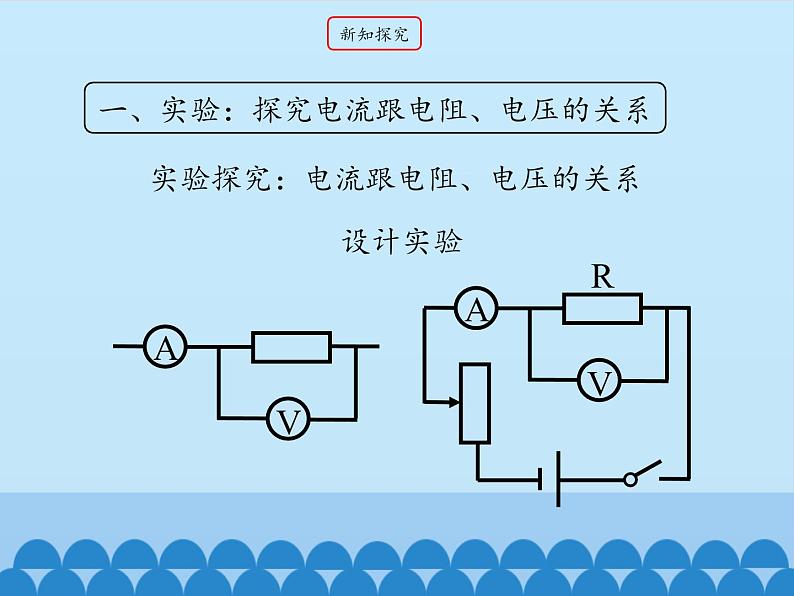

实验探究：电流跟电阻、电压的关系
课题1：探究电流跟电压的关系

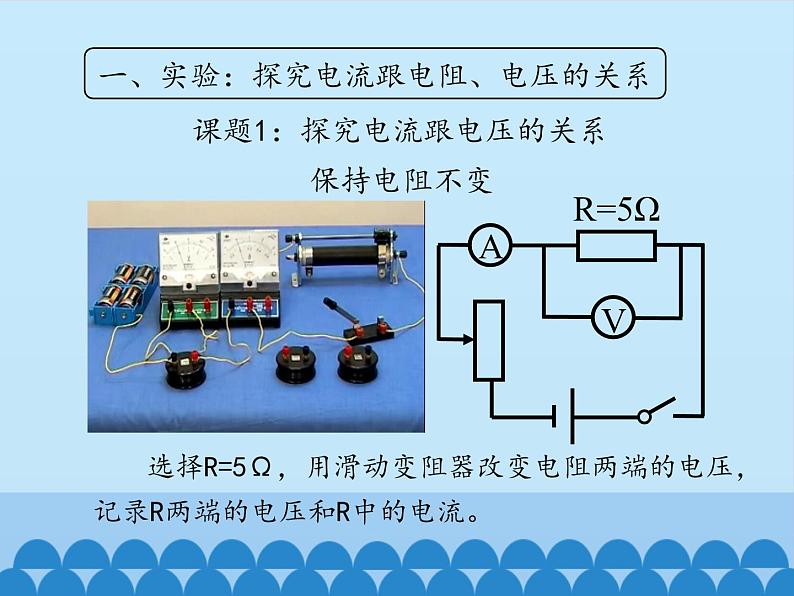

选择R=5Ω，用滑动变阻器改变电阻两端的电压，记录R两端的电压和R中的电流。

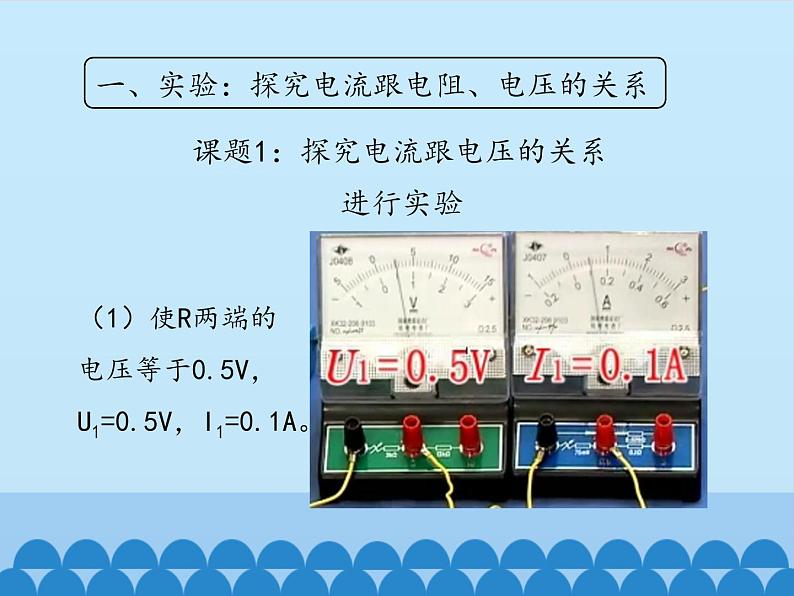

（1）使R两端的电压等于0.5V，U1=0.5V，I1=0.1A。

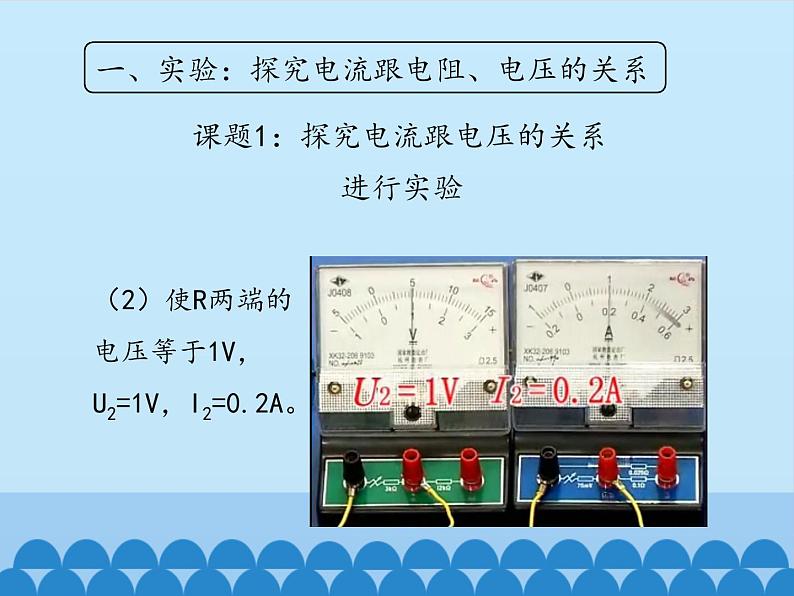

（2）使R两端的电压等于1V，U2=1V，I2=0.2A。

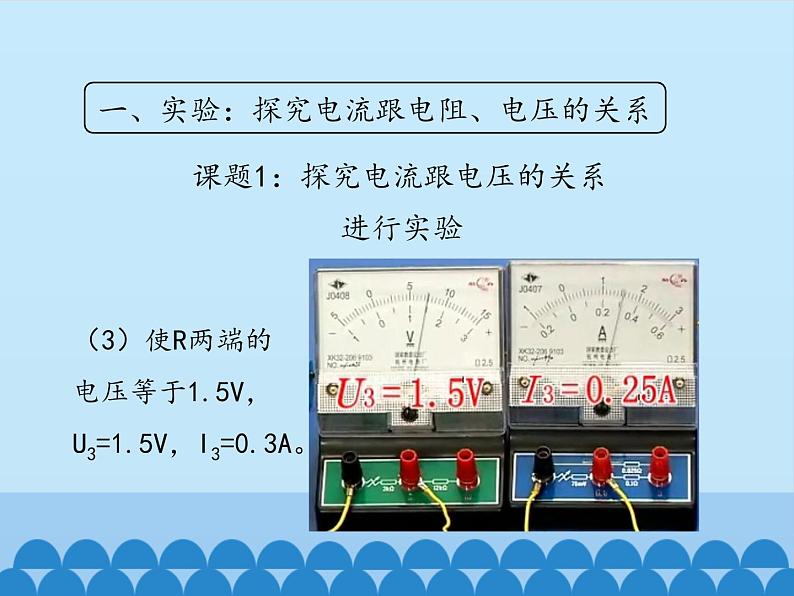

（3）使R两端的电压等于1.5V，U3=1.5V，I3=0.3A。
保持电阻不变时，电流跟电压成正比关系。
课题2：探究电流与电阻的关系
依次把5Ω、10Ω、15Ω的电阻接入电路中，调节滑动变阻器，使R两端的电压保持2V，测出接入不同电阻时的电流。
（1）将R=10Ω串联接入电路中，U1=2V，I1=0.42A
（2）将R=10Ω串联接入电路中， U2=2V， I2=0.2A
（3）将R=15Ω串联接入电路中， U3=2V I3=0.14A
保持电压不变时，电流跟电压成反比关系。
导体中的电流，跟导体两端的电压成正比,跟导体的电阻成反比。
三个物理量单位之间的关系：
导体的电阻是导体本身固有的一种性质，R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式。 电阻大小不会随着电路中的电流电压的改变而改变。
三、用欧姆定律进行计算
手电筒的小灯泡上标有“2.5V 0.3A”，表示加2.5V电压时，通过的电流为0.3A，灯泡正常发光。灯泡正常发光时的电阻是多少？
解题步骤： （1）画电路图（2）列出已知条件和所求量（3）求解
答：灯泡正常发光时的电阻是8.3Ω
某数控机床照明灯的电压是36V，它正常工作时灯的电阻是54Ω。求通过照明灯的电流是多少？
答：通过照明灯的电流是0.67A
某电熨斗在220V电压下工作时，其电热丝的电阻为96.8Ω。那么，此时通过该熨斗电热丝的电流是多大？
答：通过该熨斗电热丝的电流约为2.3A。
讨论交流：电流表和电压表的连接方式
当用电器两端的电压很大，但自身的电阻很小时，电路中的电流会非常大，会烧坏用电器，甚至发生火灾！
1.欧姆定律的内容是什么？ 2.欧姆定律的表达式是什么？有哪些变换公式？ 3.本节课我们主要应用了哪种研究问题的方法？
通过本节课，你学到了什么？
1.给某导体两端加上6V电压时，通过导体的电流是2A，当电压变为3V时，通过导体中的电流是__A
2.根据欧姆定律完成下列表格
3.某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源后导体两端的电压为零，此时导体的电阻为____Ω。
4.由欧姆定律 可导出变形式 ，对 此表达式，下面说法中正确的是（ ）A. 加在导体两端的电压越大，则导体的电阻大B. 通过导体的电流越大，则导体的电阻越小C. 导体的电阻是导体本身的一种性质，跟电压、电流无关D. 导线的电阻在电流减小到零时非常大
