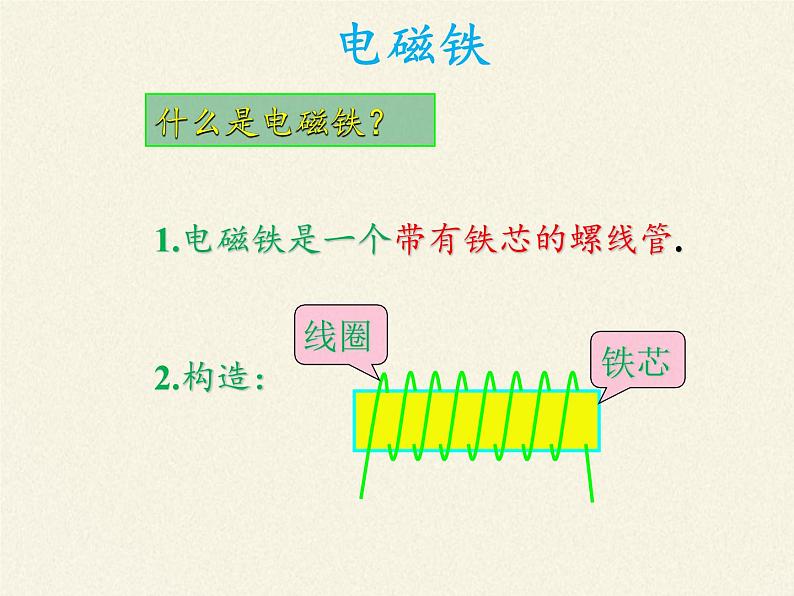

1.电磁铁是一个带有铁芯的螺线管.

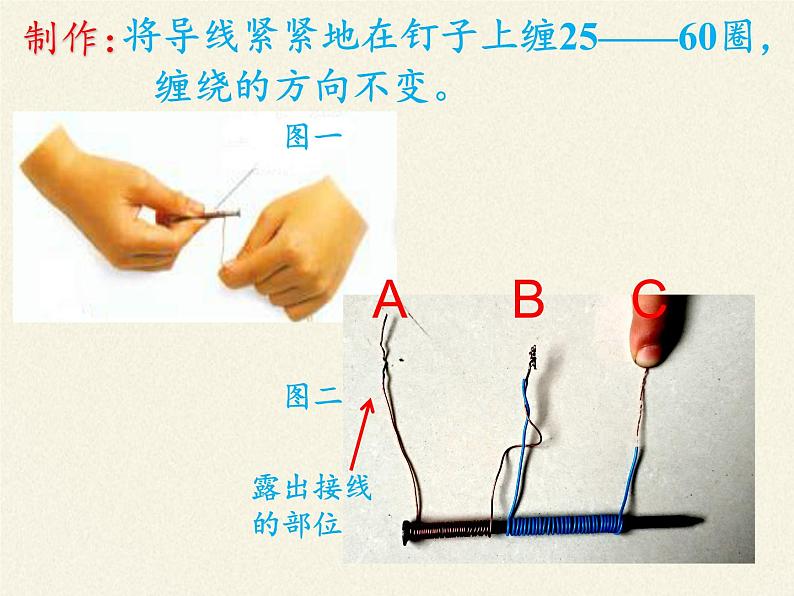

将导线紧紧地在钉子上缠25——60圈， 　

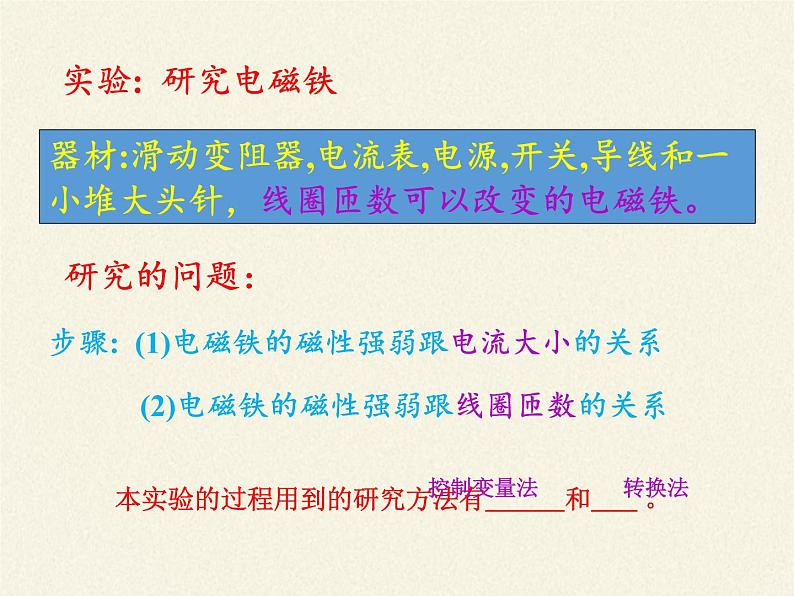

器材:滑动变阻器,电流表,电源,开关,导线和一小堆大头针，线圈匝数可以改变的电磁铁。
步骤: (1)电磁铁的磁性强弱跟电流大小的关系 (2)电磁铁的磁性强弱跟线圈匝数的关系
本实验的过程用到的研究方法有 和 。

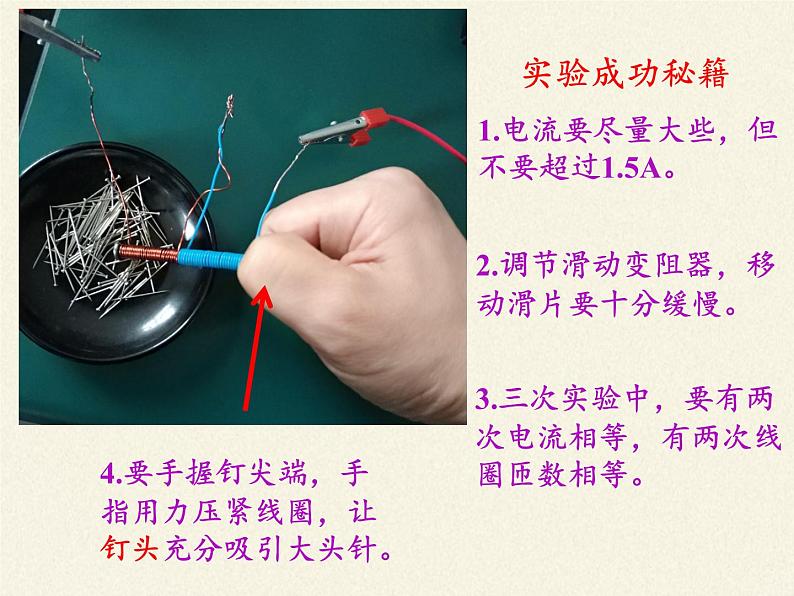

4.要手握钉尖端，手指用力压紧线圈，让钉头充分吸引大头针。
1.电流要尽量大些，但不要超过1.5A。
2.调节滑动变阻器，移动滑片要十分缓慢。
3.三次实验中，要有两次电流相等，有两次线圈匝数相等。
(1) 电磁铁通电时有磁性,断电时没有磁性.
(2) 通入电磁铁的电流越大,它的磁性越强.
(3)在电流一定时,外形相同的螺线管,线圈匝数越多,它的磁性越强.
1、在右图中标出通电螺线管的N、S极，并标出电源的正负极。
方法：1.根据小磁针的N级方向判断出，电磁铁左端是S级。（异名磁极相互吸引）。
2.则电磁铁右端为N级，伸出右手，让大拇指指向电磁铁右端北极，知道电流方向在线圈上是往下的。所以电源的左端为正（+）级，右端为负（-）级。
A. S1接1，S2接3
D. S1接2，S2接3
C. S1接2，S2接4
B. S1接1，S2接4
作业：练测本P143-144
接AC约60匝，接AB约30匝。
