物理必修 第三册第3节 科学测量:用多用电表测量电学量同步训练题

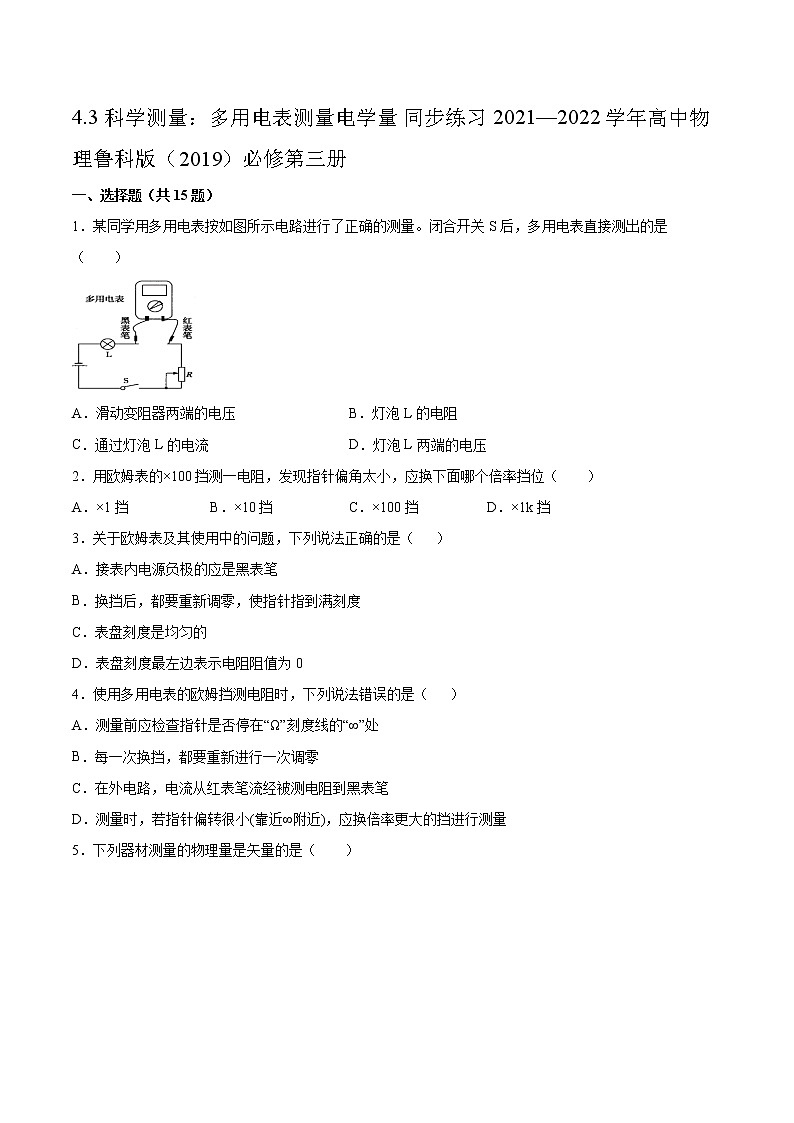

4.3科学测量：多用电表测量电学量同步练习2021—2022学年高中物理鲁科版（2019）必修第三册

一、选择题（共15题）

1．某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测出的是（　　）

A．滑动变阻器两端的电压 B．灯泡L的电阻

C．通过灯泡L的电流 D．灯泡L两端的电压

2．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（　　）

A．×1挡 B．×10挡 C．×100挡 D．×1k挡

3．关于欧姆表及其使用中的问题，下列说法正确的是（   ）

A．接表内电源负极的应是黑表笔

B．换挡后，都要重新调零，使指针指到满刻度

C．表盘刻度是均匀的

D．表盘刻度最左边表示电阻阻值为0

4．使用多用电表的欧姆挡测电阻时，下列说法错误的是（   ）

A．测量前应检查指针是否停在“Ω”刻度线的“∞”处

B．每一次换挡，都要重新进行一次调零

C．在外电路，电流从红表笔流经被测电阻到黑表笔

D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量

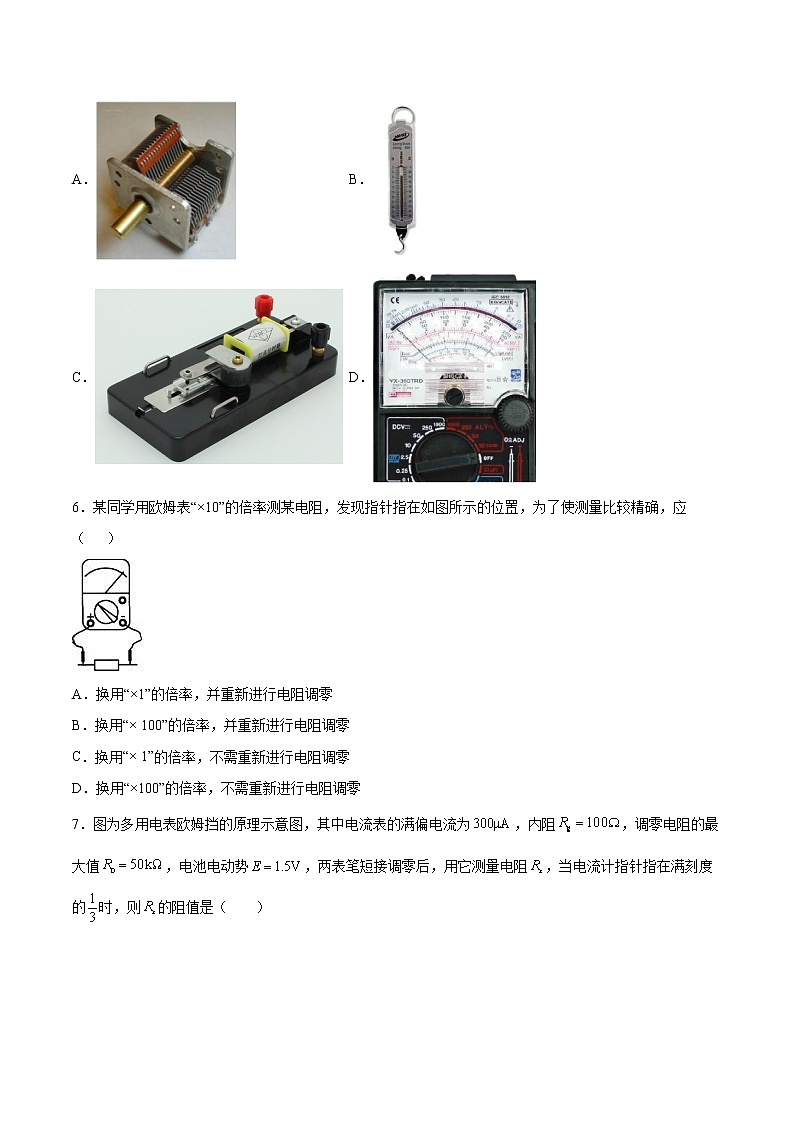

5．下列器材测量的物理量是矢量的是（　　）

A． B．

C． D．

6．某同学用欧姆表“×10”的倍率测某电阻，发现指针指在如图所示的位置，为了使测量比较精确，应（   ）

A．换用“×1”的倍率，并重新进行电阻调零

B．换用“× 100”的倍率，并重新进行电阻调零

C．换用“× 1”的倍率，不需重新进行电阻调零

D．换用“×100”的倍率，不需重新进行电阻调零

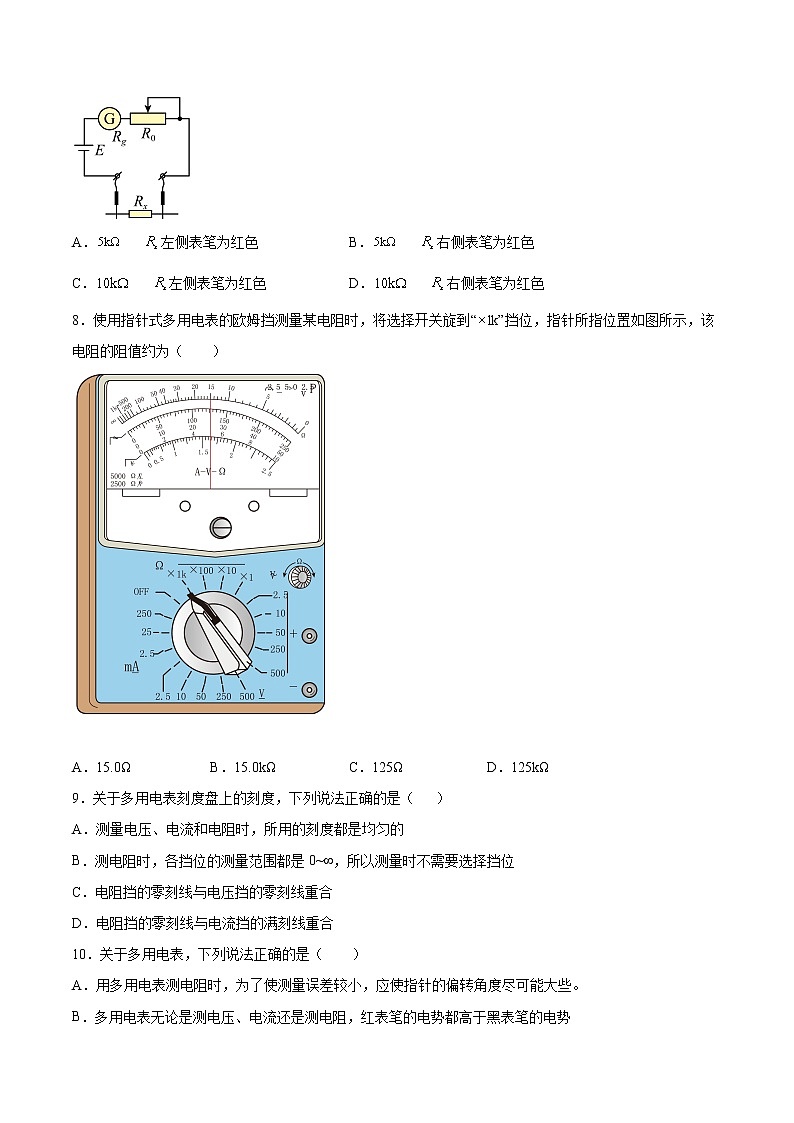

7．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻的最大值，电池电动势，两表笔短接调零后，用它测量电阻，当电流计指针指在满刻度的时，则的阻值是（　　）

A．   左侧表笔为红色 B．   右侧表笔为红色

C．   左侧表笔为红色 D．   右侧表笔为红色

8．使用指针式多用电表的欧姆挡测量某电阻时，将选择开关旋到“lk”挡位，指针所指位置如图所示，该电阻的阻值约为（　　）

A．15.0Ω B．15.0kΩ C．125Ω D．125kΩ

9．关于多用电表刻度盘上的刻度，下列说法正确的是（   ）

A．测量电压、电流和电阻时，所用的刻度都是均匀的

B．测电阻时，各挡位的测量范围都是0~∞，所以测量时不需要选择挡位

C．电阻挡的零刻线与电压挡的零刻线重合

D．电阻挡的零刻线与电流挡的满刻线重合

10．关于多用电表，下列说法正确的是（　　）

A．用多用电表测电阻时，为了使测量误差较小，应使指针的偏转角度尽可能大些。

B．多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势

C．多用电表的电压挡、电流挡和欧姆挡都是靠外部电源提供电流的

D．用多用电表测电压、电流和电阻时，电流都是从红表笔流入的

11．某同学用多用电表的欧姆挡的“”挡测量一个电阻的阻值，发现表的指针偏转角度很大，为了准确测定该电阻的阻值，正确的做法是（　　）

A．应把选择开关换到“”挡，重新进行欧姆调零后再测量

B．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量

C．应把选择开关换到“”挡，重新进行欧姆调零后再测量

D．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量

12．现有一欧姆表，其内部电源电动势为1.5V，电流表满偏电流为10mA．该欧姆表使用了一段时间后电源电动势降为1.2V，并且经欧姆调零后，测得某电阻Rx的阻值读数为120Ω，则Rx的实际电阻为多少

A．154Ω B．120Ω C．96Ω D．72Ω

13．如图所示，灯泡L1、L2原来都正常发光，由于故障两灯突然熄灭，(假设电路中仅有一处故障)下列说法正确的是

A．将多用表的电压档并联在ac两端，示数0，说明ac间断路

B．将多用表的电压档并联在cd两端，有示数，说明cd间完好

C．将多用表的电压档并联在ad两端，有示数；并联在ac两端，示数0，说明cd间断路

D．断开S，将L1拆下，使用多用电表欧姆档，调零后将红黑表笔连接在L1两端，如果指针不偏转，说明L1完好．

14．在使用多用电表测电阻时，以下说法错误的是（　　）

A．使用前检查指针是否指在电阻档的“∞”处

B．每换一次挡位，都必须重新进行电阻档欧姆调零

C．在外电路中，电流从红表笔流经被测电阻到黑表笔

D．测量时，若指针偏角较小，应换倍率较大的档位进行测量

15．如图所示为一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的处，现用该欧姆表测一未知电阻的阻值，指针偏转到满刻度的处，可知该电阻的阻值为（       ）

A． B． C． D．

二、填空题（共4题）

16．多用电表使用时应先将______旋转到与被测物理量对应的位置上并选择合适的______．

17．某实验小组练习使用多用电表。一同学选择×10倍率，用正确的操作步骤测量时，发现指针偏转到刻度盘右侧较远处，为了较准确地进行测量，应该选择_________（填“×1k”“×100”或“×1”）倍率，并重新欧姆调零，正确操作测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是_____Ω。

18．如图是多用表的刻度盘，若选用倍率为“×100”的电阻档测电阻时，表针指示在图示位置，则所测电阻的阻值为______Ω．如果再用此多用表测量一个约2.0×104Ω的电阻，实验操作上_______（填“需要换挡并调零”、“不需要换挡”或“需要换挡不需要调零”）.

19．为了测量一精密金属丝的电阻率：

先用多用电表×1 Ω挡粗测其电阻为______Ω，然后用螺旋测微器测其直径为_____mm，游标卡尺测其长度是______mm.

三、综合题（共4题）

20．观察图所示多用电表填写①②③④⑤各部分的名称。

21．如图，这个多用电表没有OFF挡。两位同学用过这个多用电表以后，分别把选择开关放在甲、乙所示的位置。你认为谁的做法符合规范？不规范的做法可能会有何种风险？

22．如图所示的电路为欧姆表内部电路图，电源电动势E=1.5V，内阻r=0.5Ω，电流表满偏电流Ig=10mA，电流表电阻7.5Ω，A、B为接线柱。

(1)用一根导线把A、B连起来此时应该把R1 调节为多少才可以是电流表满偏？

(2)在将R1调至电表满偏后，保持R1不变，在A、B间接入一个电阻R2，电流表的示数为5mA，R2的阻值是多少？

(3)如果把任意电阻R接在A、B之间，电流表读数I与R有什么关系？

23．某同学在实验室找了一个电流表.一个电池、一个定值电阻，串联起来后两端接上红黑表笔，当作欧姆表使用（如图所示) ，两个表笔直接接触时，电流表读数为6.0mA: 两支表笔接在150Ω的电阻两端时．电流表读数为3.75mA，现把表笔与一个未知电阻连接，电流表读数为5mA，这个未知电阻多大?

参考答案：

1．C

2．D

3．B

4．C

5．B

6．A

7．C

8．B

9．D

10．D

11．C

12．C

13．C

14．C

15．C

16．     选择开关     量程

17．     ×1     12.0##12

18．     1500     需要换挡并调零

19．     6.0     2.095     36.2

20．

①机械调零旋钮；②挡位选择开关；③电阻刻度盘；④直流电压、直流电流刻度盘；⑤欧姆调零旋钮。

21．甲，消耗表内的电池的电量和下次测量时忘记换档烧表

22．(1)R1 =142Ω； (2) R2=150Ω ；(3)

23．50Ω
