2022年中考物理复习之专题突破训练（欧姆定律计算题）

这是一份2022年中考物理复习之专题突破训练（欧姆定律计算题），共10页。试卷主要包含了如图所示等内容，欢迎下载使用。

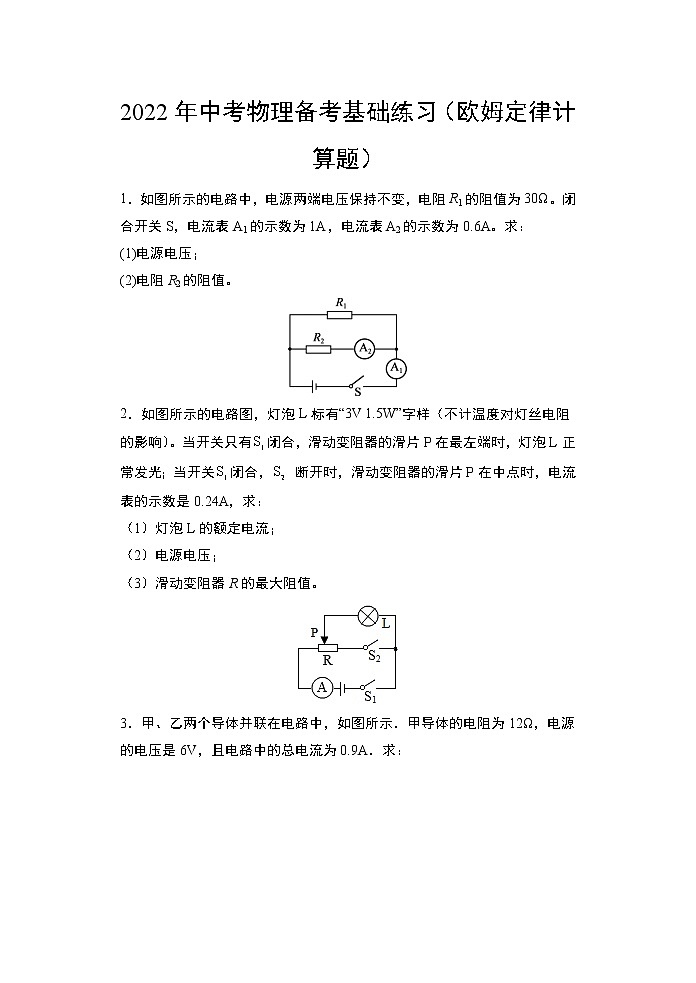

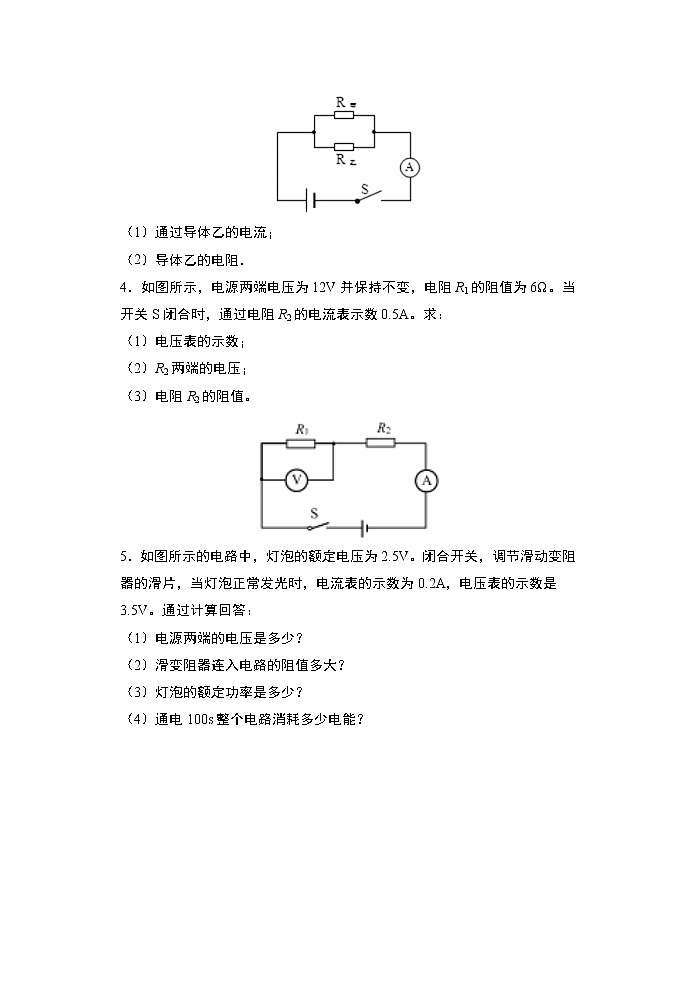

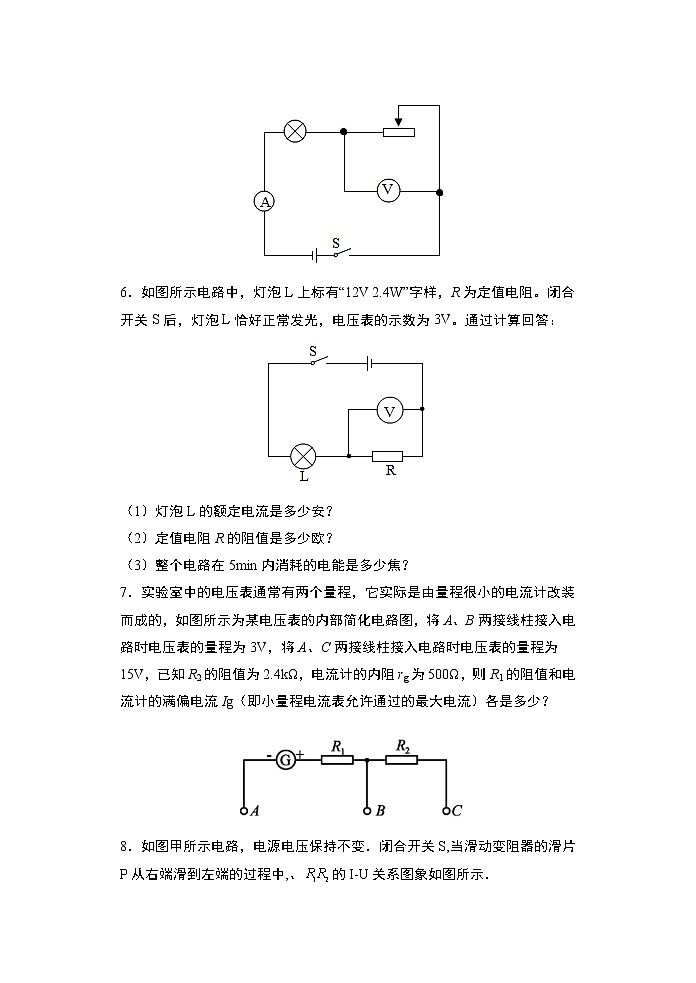

2022年中考物理备考基础练习（欧姆定律计算题）1．如图所示的电路中，电源两端电压保持不变，电阻R1的阻值为30Ω。闭合开关S，电流表A1的示数为1A，电流表A2的示数为0.6A。求：(1)电源电压；(2)电阻R2的阻值。2．如图所示的电路图，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响）。当开关只有闭合，滑动变阻器的滑片P在最左端时，灯泡L正常发光；当开关闭合， 断开时，滑动变阻器的滑片P在中点时，电流表的示数是0.24A，求：（1）灯泡L的额定电流；（2）电源电压；（3）滑动变阻器R的最大阻值。3．甲、乙两个导体并联在电路中，如图所示．甲导体的电阻为12Ω，电源的电压是6V，且电路中的总电流为0.9A．求：（1）通过导体乙的电流；（2）导体乙的电阻．4．如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为6Ω。当开关S闭合时，通过电阻R2的电流表示数0.5A。求：（1）电压表的示数；（2）R2两端的电压；（3）电阻R2的阻值。5．如图所示的电路中，灯泡的额定电压为2.5V。闭合开关，调节滑动变阻器的滑片，当灯泡正常发光时，电流表的示数为0.2A，电压表的示数是3.5V。通过计算回答：（1）电源两端的电压是多少？（2）滑变阻器连入电路的阻值多大？（3）灯泡的额定功率是多少？（4）通电100s整个电路消耗多少电能？6．如图所示电路中，灯泡L上标有“12V 2.4W”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V。通过计算回答：（1）灯泡L的额定电流是多少安？（2）定值电阻R的阻值是多少欧？（3）整个电路在5min内消耗的电能是多少焦？7．实验室中的电压表通常有两个量程，它实际是由量程很小的电流计改装而成的，如图所示为某电压表的内部简化电路图，将A、B两接线柱接入电路时电压表的量程为3V，将A、C两接线柱接入电路时电压表的量程为15V，已知R2的阻值为2.4kΩ，电流计的内阻rg为500Ω，则R1的阻值和电流计的满偏电流Ig（即小量程电流表允许通过的最大电流）各是多少？8．如图甲所示电路，电源电压保持不变．闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,、的I-U关系图象如图所示．(1)电源电压． (2)的阻值．(3)滑动变阻器的最大阻值．9．如图所示，电源电压不变，R1=10Ω．R2=20Ω（1）当S1、S3断开，S2闭合时，R2两端电压为4V，灯L两端的电压为2V．求电源电压。灯L的电阻（2）当S1、S2、S3，都闭合时，求电流表的示数为多少A？总电阻为多少Ω？10．如图所示．用粗细均匀，电阻为90的金属线绕成一个闭合圆环，用导线在A点固定相连．B为一滑片，能在圆环线上滑动，且保持良好接触．电源电压保持10V不变．(1)当B滑至距A为三分之一圆周长的点时．求电流表的读数?(2)通过计算说明当B滑至距A点为多少圆周长时，电流表的读数最小?并求出最小值．11．为了锻炼身体，小明利用所学物理知识设计了一个电子拉力计，其原理如图甲所示.硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计).定值电阻R0=10Ω,ab是一根长为5 cm的均匀电阻丝，阻值R1=50Ω，电源电压U=6 V，电流表的量程为0~0. 6 A．(1)当拉环不受拉力时，滑片P处于a端，闭合开关后，电流表的示数是多少?(2)小明在电路中连入R0的目的是什么?(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示.通过计算说明，开关S闭合后，当电流表指针指在0. 15 A处时，作用在拉环上水平向右的拉力为多大?12．在图所示的电路中，电阻R1=4Ω，R2=2Ω，电源电压保持不变．当开关S1、S3断开，S2闭合时，电流表的示数为0.6A；当开关S1、S3闭合，S2断开时，电流表的示数是多少？电源电压是多少？13．如图所示是分别测量定值电阻R和小灯泡L两端电压和通过电流后得到的U-I关系图线，求：（1）定值电阻R的阻值.（2）小灯泡两端电压为2 V时，小灯泡的阻值是多少？14．如图所示，R1＝20 Ω，R2＝40 Ω，电源电压保持不变．(1)当开关S1、S2都闭合时，电流表A1的示数是0.3 A，电源电压是多少？(2)当开关S1、S2都断开时，电流表A2的示数是0.1 A，此时灯的电阻是多少？15．在我们的日常生活中,有一种测量体重的电子秤,其测量部分的原理如图中的虚线框所示,它主要由压力传感器R(电阻值会随所受压力的大小而发生变化的可变电阻)和显示体重大小的仪表A(实质上是电流表)组成．压力传感器表面能承受的最大压强为1×107 Pa．且已知压力传感器R的电阻值与所受压力的关系如下表所示．设踏板和压杆的质量忽略不计,接通电源后,压力传感器两端的电压恒为4.8 V,取g=10 N/kg．请通过计算回答: (1)当压力为0时电流表的示数是多少 ? (2)如果某人站在该秤的踏板上,电流表的示数为0.02 A．这个人的体重是多少 ? (3)若压杆与压力传感器之间的接触面积是2 cm2,则该秤的仪表(电流表)量程是多少 ?16．在初中物理教学中，往往把电压表看成是阻值“无穷大”的电阻，所以在电路分析中一般把电压表看成“断路”．实际上电压表是一个大电阻，在测电压时是有电流通过的，电压表的示数就是它自身两端的电压．为了测量电压表的电阻值，王老师帮助同学们设计了如下电路：其中电压表V1和电压表V2是实验室常用的电压表，电阻R是阻值为3000Ω的定值电阻．同学们闭合开关后，电压表V1的示数为2.5V，电压表V2的示数为1.5V，请你根据同学们的测量数据计算出电压表V2的电阻值．17．在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，变阻器R2上标有“1A”字样。闭合开关S，电路中的电流为0.4安，电压表的表盘如图（b）所示。（1） 求电阻R1两端的电压U1；（2） 移动滑片P，发现滑片移至变阻器两端的过程中，所有元件都能正常工作。接着用阻值为10欧的电阻R0替换R1，再次闭合开关S，在电路中各元件不损坏的情况下，移动滑片P，发现电压表示数最大变化量为6伏。且与接入R1时相比，电压表示数的最大值相差2伏。（a）小杨根据上述信息，计算两次电压表示数的最大值。他的计算过程如下：当R1连入电路时，若I大=1A，U1大=15V。当R0连入电路时，因为电压表示数的最大值相差2V，所以U0大=13V。请判断小杨的计算过程是否合理，并写出理由；若不合理，写出正确的计算过程；（b）求滑动变阻器R2的最大阻值。18．如图（a）所示的电路，电源电压为10伏且不变，电阻R1的阻值为20欧，滑动变阻器R2标有“20欧 2安”字样，电流表的表盘如图（b）所示。闭合开关S，电流表的示数为1.5安。求：（1）通过电阻R1的电流I1；（2）滑动变阻器的阻值R2；（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值Imax和最小值Imin。19．如图，盒内由两个内阻不计的相同电源、一只电阻R、导线组成。现用另一只阻值为10Ω的电阻与一只理想的电流表串联后，分别连接在四个接线柱中的任意两个上，电流表的示数分别为I12=0.4A，I34=0A，其余支路均为0.1A。（1）试画出盒中电路图，并标出电阻值大小；（2）若将电流表直接连接在“1”和“3”接线柱上，电流表的示数是多少安？20．如图所示，电源电压保持不变，已知R1=20Ω，当只闭合开关时，电流表的示数为0.6A；当只闭合开关时，电流表的示数为0.2A。求：（1）电源电压；（2）阻值；（3）当和都闭合，断开时，电流表的示数。（要求：画出不同状态的等效电路图，标图再求解）    答案1．(1)12V；(2)20Ω    2．（1）0.5A；（2）6V；（3）    3．0.4A  15Ω4．（1）3V；（2）9V；（3）18Ω    5．(1)6V；(2)17.5Ω；(3)0.5W；(4)120J6．（1）0.2A；（2）15Ω；（3）900J    7．100Ω，5×10-3A   8．18V  20Ω 70Ω 9．（1）6V； 10Ω；（2）0.9A； 6.7Ω。    10．(1)0.5A；   (2)0.44A．11．(1)0.1A； (2)保护电路；(3) 200 N.12．（1）电流表的示数为2.7A，（2）电源电压为3.6V   13．（1）5 Ω  （2）4 Ω     14．  6V  20Ω15．0.016 A    500 N    0.016 A~0.08 A         16．4500Ω．17．（1）8V；（2）（a）不合理；（b）20Ω18．（1）0.5A；（2）10Ω；（3）2.5A，1A19．（1）；（2）0.2A20．（1）12V；（2）40Ω；（3）0.9A
