2022年中考物理专题复习《力学作图题》

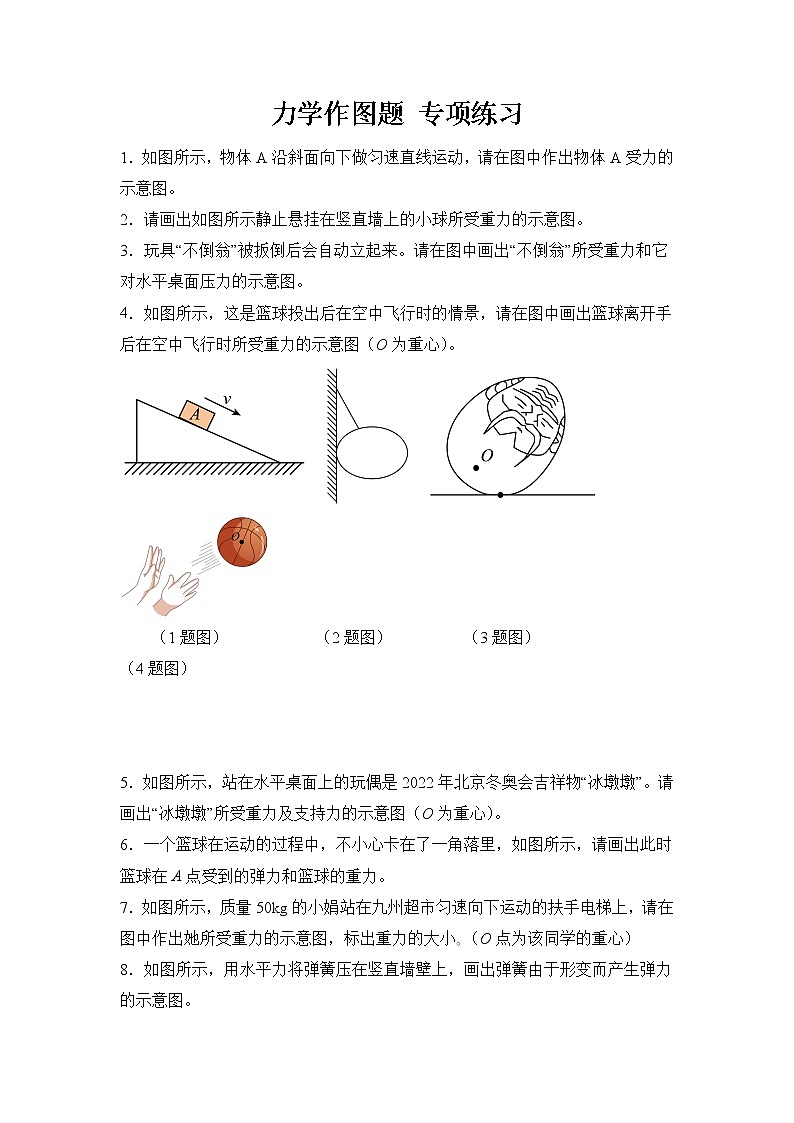

力学作图题 专项练习

1．如图所示，物体A沿斜面向下做匀速直线运动，请在图中作出物体A受力的示意图。

2．请画出如图所示静止悬挂在竖直墙上的小球所受重力的示意图。

3．玩具“不倒翁”被扳倒后会自动立起来。请在图中画出“不倒翁”所受重力和它对水平桌面压力的示意图。

4．如图所示，这是篮球投出后在空中飞行时的情景，请在图中画出篮球离开手后在空中飞行时所受重力的示意图（O为重心）。

    （1题图）           （2题图）         （3题图）                （4题图）

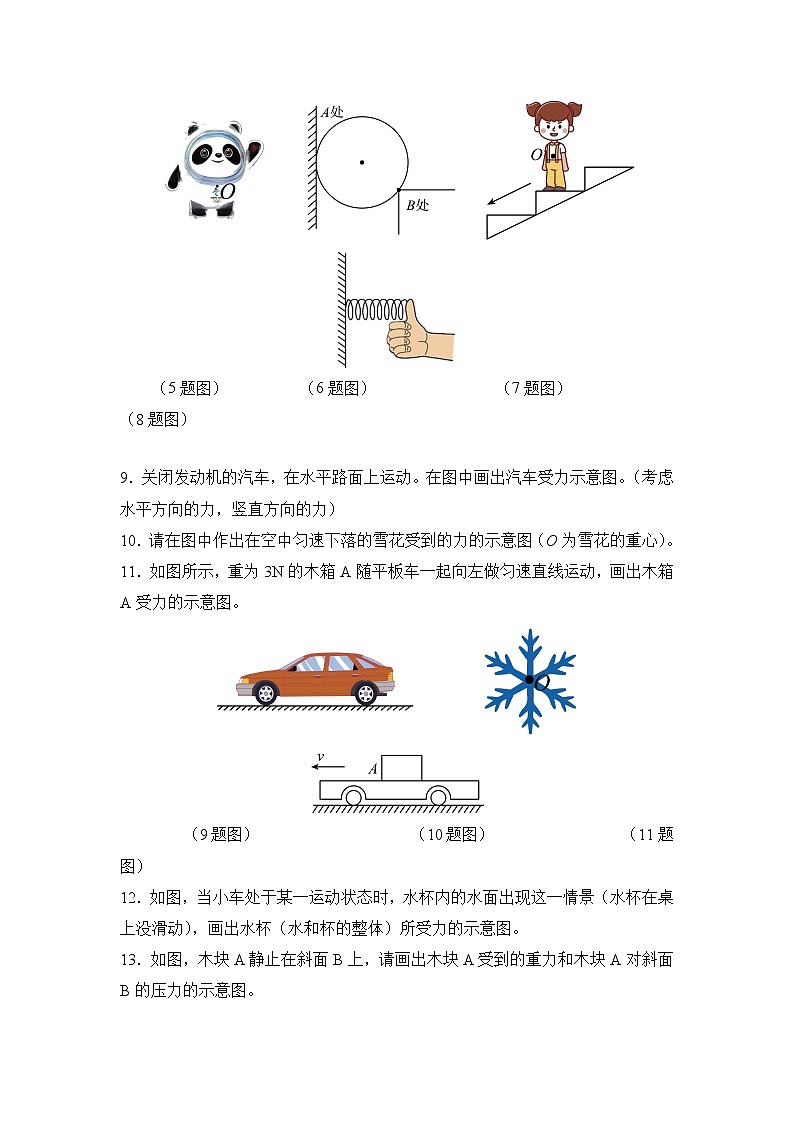

5．如图所示，站在水平桌面上的玩偶是2022年北京冬奥会吉祥物“冰墩墩”。请画出“冰墩墩”所受重力及支持力的示意图（O为重心）。

6．一个篮球在运动的过程中，不小心卡在了一角落里，如图所示，请画出此时篮球在A点受到的弹力和篮球的重力。

7．如图所示，质量50kg的小娟站在九州超市匀速向下运动的扶手电梯上，请在图中作出她所受重力的示意图，标出重力的大小｡（O点为该同学的重心）

8．如图所示，用水平力将弹簧压在竖直墙壁上，画出弹簧由于形变而产生弹力的示意图。

    （5题图）         （6题图）               （7题图）           （8题图）

9．关闭发动机的汽车，在水平路面上运动。在图中画出汽车受力示意图。（考虑水平方向的力，竖直方向的力）

10．请在图中作出在空中匀速下落的雪花受到的力的示意图（O为雪花的重心）。

11．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

        （9题图）                   （10题图）                （11题图）

12．如图，当小车处于某一运动状态时，水杯内的水面出现这一情景（水杯在桌上没滑动），画出水杯（水和杯的整体）所受力的示意图。

13．如图，木块A静止在斜面B上，请画出木块A受到的重力和木块A对斜面B的压力的示意图。

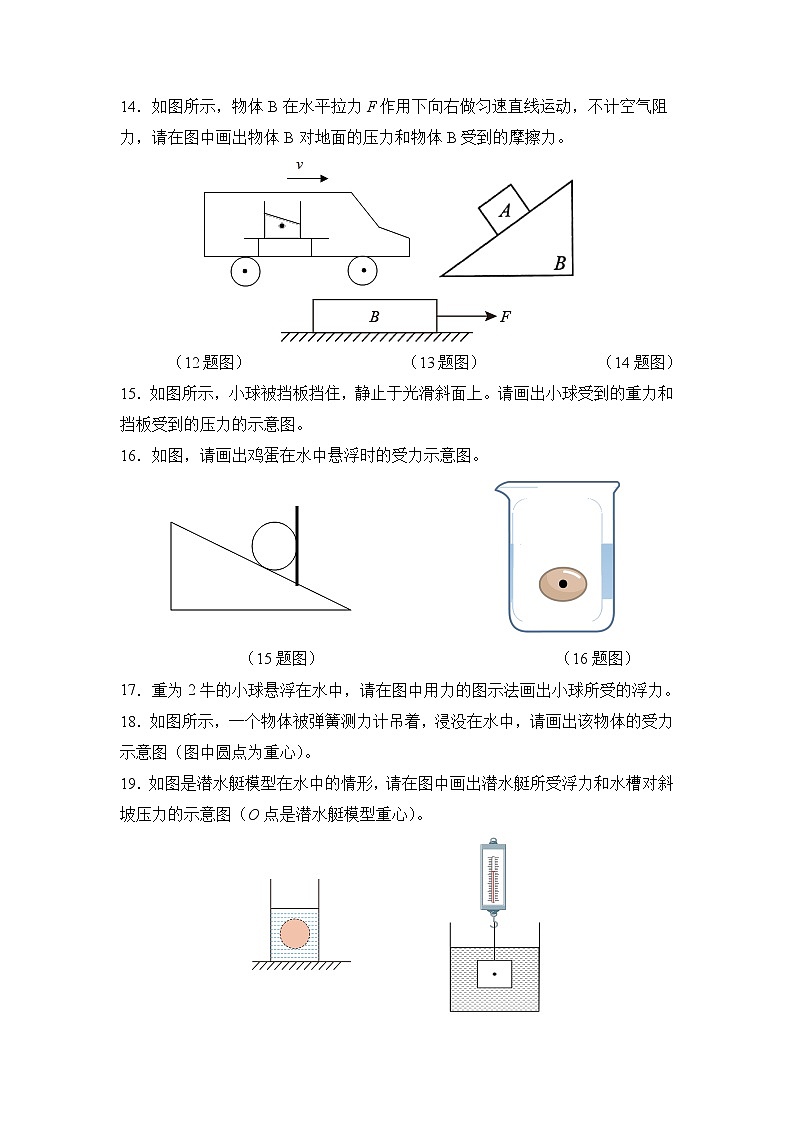

14．如图所示，物体B在水平拉力F作用下向右做匀速直线运动，不计空气阻力，请在图中画出物体B对地面的压力和物体B受到的摩擦力。

      （12题图）                   （13题图）              （14题图）

15．如图所示，小球被挡板挡住，静止于光滑斜面上。请画出小球受到的重力和挡板受到的压力的示意图。

16．如图，请画出鸡蛋在水中悬浮时的受力示意图。

               （15题图）                             （16题图）

17．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

18．如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。

19．如图是潜水艇模型在水中的情形，请在图中画出潜水艇所受浮力和水槽对斜坡压力的示意图（O点是潜水艇模型重心）。

（17题图）                （18题图）                      （19题图）

20．如图所示，O为杠杆支点，请画出杠杆在如图所示位置平衡时，受到的动力F和阻力G的力臂LG。

21．如图所示，杠杆OB可绕O点转动，请作出使杠杆在图示位置平衡的最小力F（保留作图痕迹）。

22．如图，轻质杠杆AB可绕O点转动，请在图中画出使杠杆保持平衡的最小力F的示意图并画图该力的力臂l。

  （20题图）               （21题图）                      （22题图）

23．如图甲是教室里的学生座椅，图乙是它的侧面图，要在C点用最小的力F1使座椅绕B开始顺时针转动，请在图乙中画出：（1）F1的力臂；（2）F1的示意图。

24．如下图所示，请画出用该滑轮组最省力的绕线方法将汽车拖出泥潭。

25．在图中，画出使用滑轮组提升重物时，绳子最省力的绕法。

26．按要求作图：如图所示，人的手臂相当于一个杠杆，它的支点在O点，请在图中画出动力F1及铅球对手的作用力F2的力臂l2。

27．如图所示的滑轮组，要达到最省力的效果，请画出绕绳方法。

28．如图所示，用羊角锤拔钉子时，若O为支点，画出动力F的力臂l。

   （25题图）          （26题图）             （27题图）        （28题图）

29．如图所示，独轮车车斗和车内的石块受到的总重力为G，此重力作用于A点，车轮轴O为支点。若将车把抬起，请画出施加在B点的最小动力F及其力臂l。

30．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。

            （29题图）                              （30题图）

力学作图题   答案

1．     2．     3．

4．         5．         6．

7．         8．      9．

10．      11． 12．

13．          14．

15．       16．     17.

18．                  19．

20．                  21．

22．          23．

24．

25．       26．        27．

28．                29．

30．
