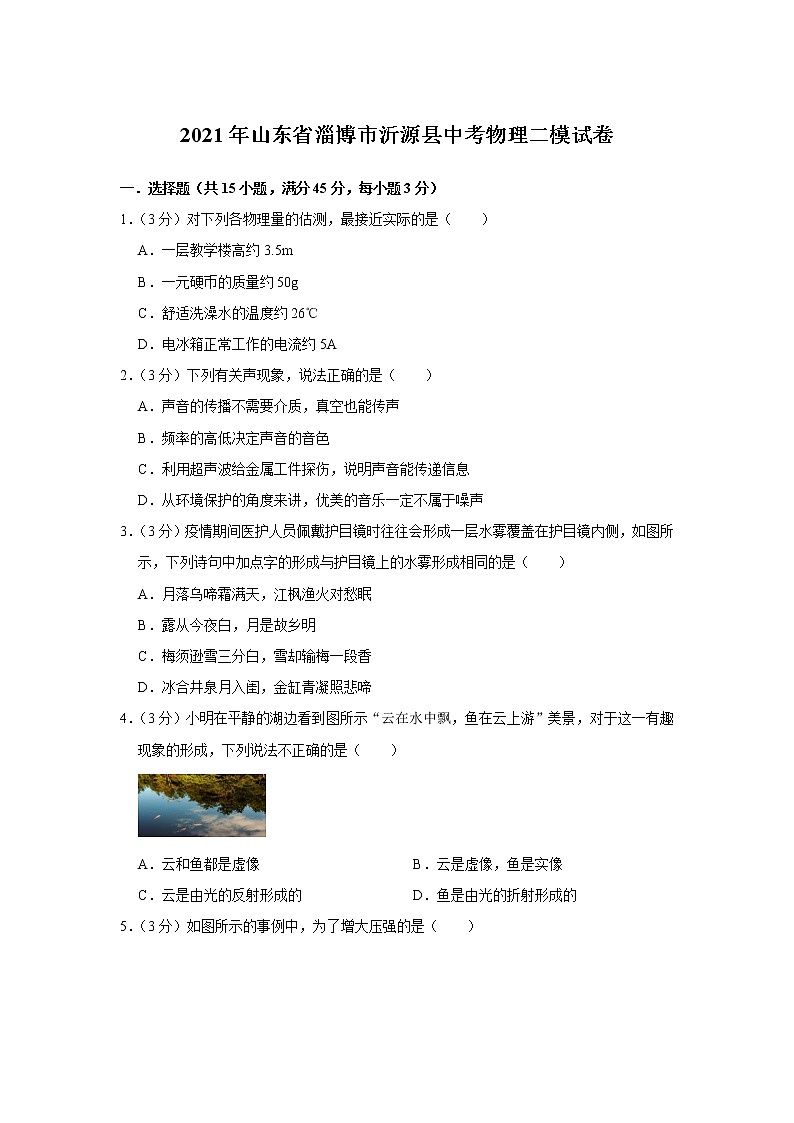

2021年山东省淄博市沂源县中考物理二模试卷及答案

这是一份2021年山东省淄博市沂源县中考物理二模试卷及答案，共21页。

A．一层教学楼高约3.5m
B．一元硬币的质量约50g
C．舒适洗澡水的温度约26℃
D．电冰箱正常工作的电流约5A
2．（3分）下列有关声现象，说法正确的是（ ）
A．声音的传播不需要介质，真空也能传声
B．频率的高低决定声音的音色
C．利用超声波给金属工件探伤，说明声音能传递信息
D．从环境保护的角度来讲，优美的音乐一定不属于噪声
3．（3分）疫情期间医护人员佩戴护目镜时往往会形成一层水雾覆盖在护目镜内侧，如图所示，下列诗句中加点字的形成与护目镜上的水雾形成相同的是（ ）
A．月落乌啼霜满天，江枫渔火对愁眠
B．露从今夜白，月是故乡明
C．梅须逊雪三分白，雪却输梅一段香
D．冰合井泉月入闺，金缸青凝照悲啼
4．（3分）小明在平静的湖边看到图所示“云在水中飘，鱼在云上游”美景，对于这一有趣现象的形成，下列说法不正确的是（ ）
A．云和鱼都是虚像B．云是虚像，鱼是实像
C．云是由光的反射形成的D．鱼是由光的折射形成的

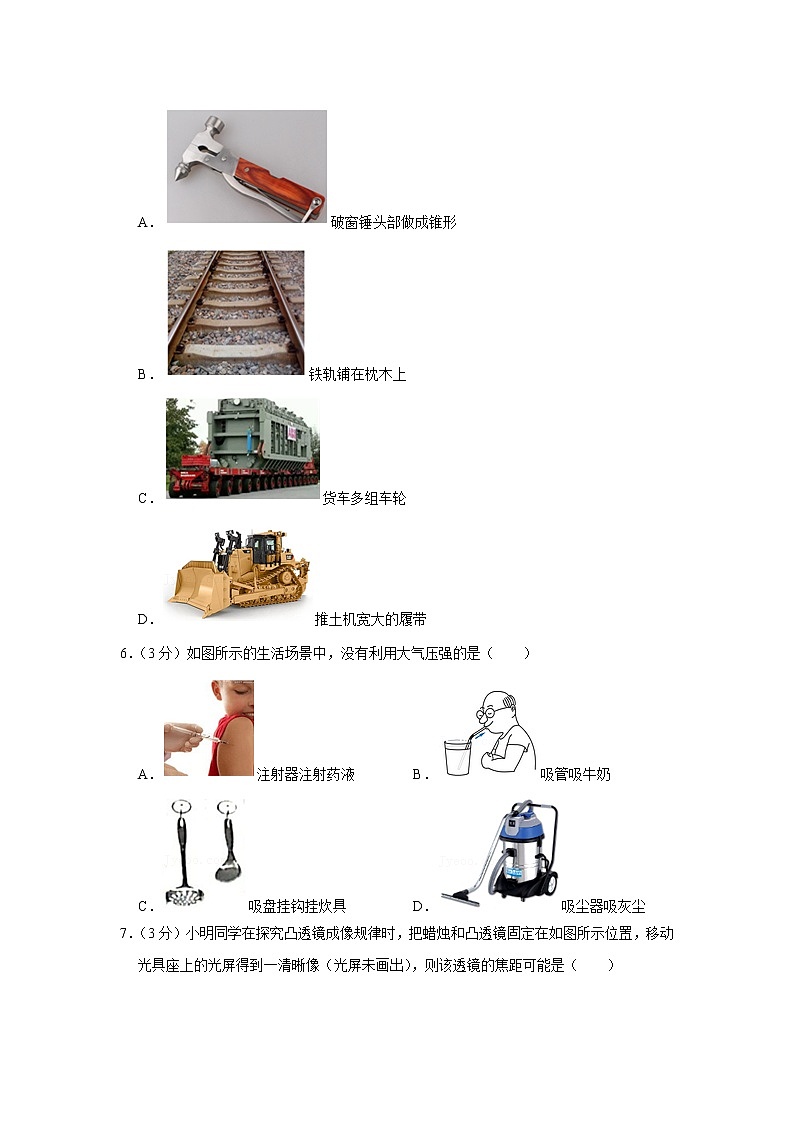

5．（3分）如图所示的事例中，为了增大压强的是（ ）
A．破窗锤头部做成锥形
B．铁轨铺在枕木上
C．货车多组车轮
D．推土机宽大的履带
6．（3分）如图所示的生活场景中，没有利用大气压强的是（ ）
A．注射器注射药液B．吸管吸牛奶
C．吸盘挂钩挂炊具D．吸尘器吸灰尘

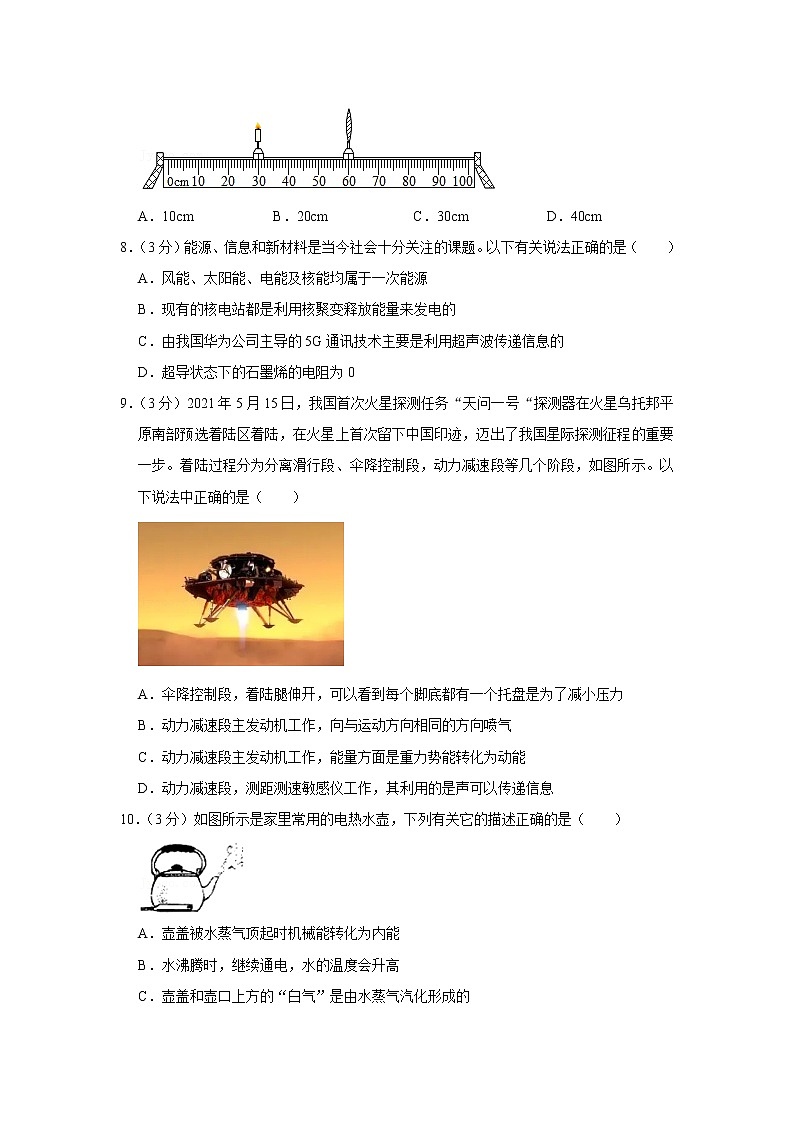

7．（3分）小明同学在探究凸透镜成像规律时，把蜡烛和凸透镜固定在如图所示位置，移动光具座上的光屏得到一清晰像（光屏未画出），则该透镜的焦距可能是（ ）
A．10cmB．20cmC．30cmD．40cm
8．（3分）能源、信息和新材料是当今社会十分关注的课题。以下有关说法正确的是（ ）
A．风能、太阳能、电能及核能均属于一次能源
B．现有的核电站都是利用核聚变释放能量来发电的
C．由我国华为公司主导的5G通讯技术主要是利用超声波传递信息的
D．超导状态下的石墨烯的电阻为0
9．（3分）2021年5月15日，我国首次火星探测任务“天问一号“探测器在火星乌托邦平原南部预选着陆区着陆，在火星上首次留下中国印迹，迈出了我国星际探测征程的重要一步。着陆过程分为分离滑行段、伞降控制段，动力减速段等几个阶段，如图所示。以下说法中正确的是（ ）
A．伞降控制段，着陆腿伸开，可以看到每个脚底都有一个托盘是为了减小压力
B．动力减速段主发动机工作，向与运动方向相同的方向喷气
C．动力减速段主发动机工作，能量方面是重力势能转化为动能
D．动力减速段，测距测速敏感仪工作，其利用的是声可以传递信息
10．（3分）如图所示是家里常用的电热水壶，下列有关它的描述正确的是（ ）
A．壶盖被水蒸气顶起时机械能转化为内能
B．水沸腾时，继续通电，水的温度会升高
C．壶盖和壶口上方的“白气”是由水蒸气汽化形成的
D．烧水过程中，通过热传递改变水的内能
11．（3分）如图所示是探究电磁感应的实验装置。关于电磁感应现象，下列说法正确的是（ ）
A．奥斯特发现了电磁感应现象
B．利用电磁感应现象制作了电动机
C．导线在磁场中沿不同方向运动，导线中都会有感应电流产生
D．如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变
12．（3分）如图是小红帮妈妈洗水果时的情景，她发现不同的水果在水中静止时所处位置不同，下列说法正确的是（ ）
A．苹果漂浮在水面上，说明它受到的浮力比受到的重力大
B．葡萄沉底时，受到的浮力等于它排开水的重力
C．葡萄在下沉过程中所受水的压强不变
D．葡萄沉底，说明葡萄不受浮力
13．（3分）如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（ ）
A．
B．
C．
D．
14．（3分）如图所示，电源电压保持不变，闭合开关后，在保证电路安全的情况下，滑动变阻器滑片由中点向右移动的过程中，下列判断正确的是（ ）
A．电流表A的示数不变B．电压表V的示数变大
C．小灯泡L的亮度变亮D．整个电路的功率变小
15．（3分）如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（ ）
A．电源电压U＝2.0V
B．电压表的最大示数为1.5V
C．定值电阻的阻值R0＝1.0Ω
D．电路的最大功率为4.5W
二．填空题（共5小题，满分14分）
16．（3分）如图所示，2020年5月5日，我国长征五号B运载火箭成功发射。火箭使用的燃料是液态氢，这是利用了液态氢 的特点，装载的2t的液态氢完全燃烧放出的热量是 J．发射台下方建有水池，通过水 （填物态变化名称）吸收热量，使发射时发射台不至于温度过高被烧坏。火箭高速运动过程中，与空气摩擦而温度急剧升高，这是以 的方式改变火箭内能。（q氢＝1.4×108J/kg）
17．（2分）如图甲乙所示的实验是用来探究热机的工作原理的，图甲基本展示了 的工作原理。图乙中排气冲程是 。
18．（3分）如图所示，一个重为600N的物体，通过滑轮组在25N拉力作用下2s内匀速直线运动了2m。已知物体受到的滑动摩擦力为60N，此过程中，绳子自由端移动了 m，拉力的功率是 W，该滑轮组的机械效率是 。
19．（4分）如图所示是小飞家的电能表，他家同时使用的用电器总功率不能超过 W。他让一个电暖器单独接入电路，电暖器用低温挡加热时，电能表的转盘转速会比高温加热时 （填“快”或“慢”），小飞使用高温挡工作2min，电能表转盘刚好转了100转，电暖器高温挡的实际功率为 W。
20．（2分）正在向右行驶的公交车上悬挂的安全把手突然向左偏转，如图所示。画出此时站在公交车上乘客的受力示意图（力的作用点画在重心O上）。
三．实验探究题（共3小题，满分21分）
21．（6分）在探究“平面镜成像特点”的实验中，小宾所在的小组的同学们选取一块薄平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图1甲所示。
（1）实验过程中用玻璃板代替平面镜的原因是： ；
（2）小宾将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她观察发现：平板玻璃中蜡烛A的像偏低且倾斜。你认为在图1乙所示的1、2、3三幅图中， 图是产生以上实验现象的原因；
（3）器材调整正常后，若蜡烛A距平板玻璃10cm，则蜡烛B与蜡烛A相距 才能与蜡烛A的像完全重合；
（4）移去蜡烛B，在其位置上竖立光屏，在光屏上 （选填“能”或“不能”）承接到蜡烛的像；
（5）如图2所示，小宾把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系，最好选用 ；
（6）为了让右座的同学也能够看清蜡烛A的像，小明只将玻璃板向右平移，则蜡烛A的像的位置 （填“向右移动”、“向左移动”或“不变”）。
22．（7分）某物理实验小组探究物体的动能大小跟哪些因素有关。用质量不同的两个小钢球m和M（M的质量大于m），分别从不同的高度h和H（H＞h）静止开始滚下，观察木块B被撞击后移动的距离，实验过程中如图甲、乙、丙所示。
（1）若水平面绝对光滑，本实验 （选填“能”或“不能”）达到探究目的。
（2）由甲、乙两图可得实验结论：物体的动能大小与 有关。
（3）小华同学根据甲、丙两图得出结论：物体动能的大小与质量有关，她的看法是否正确？ （选填“正确”或“错误”），理由是 。
【拓展】小明将实验进行了改装：用形状相同的塑料球和铁球（铁球质量大）将弹簧压缩到相同程度后放手，如图丁所示；两球离开弹簧时的速度 （选填“相同”或“不相同”），纸盒被推开的距离 （选填“相同”或“不相同”）。
23．（8分）小明为了探究小灯泡的亮度与实际功率的关系，一小灯泡额定电压为2.5V，图a是小明的实验电路图。
（1）请按照图a，将图b中的实物电路连接完整：
（2）闭合开关，为了测量额定功率，需要调节滑动变阻器，使电压表示数为 ，小灯泡正常发光。电流表示数如图c所示。则此时通过小灯泡的电流为 A，额定功率为 ；
（3）调节滑动变阻器，让小灯泡两端的电压逐渐减小。会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度 （选填“升高”、“不变”或“降低”）
（4）测量数据如下表所示，分析表中数据，可以发现小灯泡两端的电压越低，实际功率越小。其灯丝的亮度越 。
（5）实验要求改变小灯泡两端的电压进行多次测量，这样做是为了 。
四．解答题（共2小题，满分15分）
24．（7分）小明查阅了自家小汽车的说明书，有关参数如下，求：（g取10N/kg）
（1）小汽车行驶100km，它的耗油量为多少千克？
（2）小汽车以最大负载静止在水平路面上时，它对路面的压强多大？
（3）若小汽车以恒定的额定功率做直线运动，运动过程中受到的阻力不变，运动的速度v与时间t的关系如图1所示。则在0～5s时间内，小汽车发动机做了多少功？小汽车运动过程中受到的阻力多大？
（4）小明观察到汽车尾部安装的装置，爸爸告诉他这叫气流偏导器，当汽车快速行驶时，能提高汽车的抓地性能，保证行车安全。你能运用物理原理在图2中选出正确的图示吗？
25．（8分）某电热水瓶的铭牌如表所示。若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压，本题每问最终计算结果均四舍五入保留到小数点后两位）。
求：（1）保温时通过电热水瓶的电流是多少？
（2）加热时电热水瓶的电阻多大？
（3）若瓶内20℃的水加热10min正好烧开.则加热时电热水瓶的热效率是多少？
（4）请你尝试画出电热水瓶的内部电路图。
参考答案
一．选择题（共15小题，满分45分，每小题3分）
1．解：A、一层教学楼高约3.5m左右，故A符合实际；
B、我国一元硬币的质量为6g，故B不符合实际；
C、人体温度为37℃，舒适的洗澡水的温度与人体温度差不多，约在40℃左右，故C不符合实际；
D、家用电冰箱的额定功率在220W左右，正常工作时的电流为I＝＝＝1A，故D不符合实际。
故选：A。
2．解：
A、声音的传播需要介质，真空不能传声，故A错误。
B、频率的高低决定声音音调的高低，振动物体的结构和材料决定声音的音色，故B错误。
C、利用超声波给金属工件探伤，是获得金属工件内部的一些信息，这属于声音能传递信息，故C正确。
D、优美的音乐影响人们的工作、学习、生活时也属于噪声，故D错误。
故选：C。
3．解：A、水雾是液化现象，霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故A错误。
B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，故B正确。
C、雪是空气中的水蒸气遇冷凝华为固态的冰晶，故C错误。
D、冰是水的凝固现象，故D错误。
故选：B。
4．解：
水中飘动的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；
看到的水中的鱼，由于光的折射，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像；故ACD正确、B错误。
本题选错误的；
故选：B。
5．解：A、破窗锤很尖，是在压力一定时，通过减小受力面积来增大压强，故A正确；
B、火车铁轨下铺枕木，是在压力一定时，通过增大受力面积来减小压强，故B错误；
C、货车多组车轮，是在压力一定时，通过增大受力面积来减小压强，故C错误；
D、推土机的履带做得很宽，是在压力一定时，通过增大受力面积来减小压强，故D错误。
故选：A。
6．解：A、把药液注入肌肉，是靠活塞推进产生的压强，不是利用大气压强，故A符合题意。
B、吸管吸牛奶时，是先把吸管内的空气吸走，在外界大气压的作用下，牛奶就被压进吸管里，属于大气压的应用，故B不合题意；
C、使用吸盘挂钩时，先挤出吸盘内的气体，其内部气压减小，吸盘在大气压的作用下被紧压在光滑墙面上，故C不合题意；
D、用吸尘器“吸”灰尘时，吸尘器内空气流速大压强小，吸尘器外空气流速小压强大，在压强差的作用下灰尘被“吸”入吸尘器中的，故D不合题意。
故选：A。
7．解：A、如凸透镜的焦距为10cm，则此时物距大于二倍焦距，像距位于一倍焦距和二倍焦距之间，即像出现在光具座70～80cm之间，故A符合题意；
B、如凸透镜的焦距为20cm，则此时的物距位于一倍焦距和二倍焦距之间，像距应大于二倍焦距，即大于40cm，像出现在光具座100cm以外，所以在光具座上移动光屏，不能得到清晰的像，故B不符合题意；
C、如凸透镜的焦距为30cm，此时的物距等于一倍焦距，不成像，故C不符合题意；
D、如凸透镜的焦距为40cm，此时的物距小于一倍焦距，成正立放大的虚像，虚像不能用光屏承接，故D不符合题意。
故选：A。
8．解：A、太阳能属于一次能源，可以直接利用；电能属于二次能源，从其它能源转化而来，故A错误；
B、核电站是利用核裂变来释放能量的，故B错误；
C、由我国华为公司主导的5G通讯技术主要是利用电磁波传递信息的，故C错误；
D、当某特殊情况下，石墨烯的电阻突然变为0，这种现象叫做超导现象，故D正确。
故选：D。
9．解：A、伞降控制段，着陆腿伸开，可以看到每个脚底都有一个托盘是为了增大受力面积减小压强，故A错误；
B、动力减速段主发动机工作，发动机喷气方向与运动方向相同，故B正确；
C、动力减速段主发动机工作，动能减小，高度降低，势能也减小，不是重力势能转化为动能，故C错误；
D、测距测速敏感仪工作，其利用的是电磁波传递信息，故D错误。
故选：B。
10．解：
A、烧开水时，壶盖被水蒸气顶起，是水蒸气对壶盖做功的结果，因此这时水蒸气的内能转化为壶盖的机械能；压缩冲程活塞向上运动，压缩燃料混合物对其做功，使气缸内的气体的内能增加，温度升高，因此是将机械能转化为内能，所以A说法错误；
B、水沸腾时，需要继续吸收热量，但温度保持不变，所以B说法错误；
C、水沸腾时看到壶盖与壶口上方的“白气”，这是水沸腾产生大量的水蒸气，水蒸气上升遇冷液化形成的，所以C说法错误；
D、电热水壶烧水时消耗了电能，从而使电热丝的温度升高，电热丝把热量传递给水，使水的内能增加，所以D说法正确。
故选：D。
11．解：A、奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，故A错误；
B、人们利用电磁感应现象制作了发电机，故B错误；
C、导线在磁场中只有做切割磁感线运动时，导线才会有感应电流产生，故C错误；
D、感应电流的方向与导体运动的方向和磁场的方向有关，如果磁感线和切割磁感线方向都变得相反，则导线中感应电流的方向不发生改变，故D正确。
故选：D。
12．解：
A．因物体漂浮时受到的浮力和自身的重力相等，所以苹果漂浮在水面上，说明它受到的浮力等于受到的重力，故A错误；
B．根据阿基米德原理知葡萄沉底时，受到的浮力等于它排开水的重力，故B正确；
C．葡萄在下沉过程中所处的深度变大，水的密度一定，由p＝ρ液gh可知，所受水的压强变大，故C错误；
D．因物体下沉时受到的浮力小于自身的重力，所以葡萄沉底，说明葡萄受到的浮力小于自身的重力，而不是不受浮力，故D错误。
故选：B。
13．解：A、电流表与L2串联，测L2的电流，该选项错误；
B、电流表接在干路上，测的是干路的电流，该选项错误；
C、电流表与L1串联，测的是L1的电流，该选项正确；
D、电流表在干路上了，测的是干路的电流，该选项错误。
故选：C。
14．解：
由图可知，灯泡与滑动变阻器并联在电路中，电压表测电源的电压，电流表测通过滑动变阻器的电流；
因电源电压保持不变，所以滑片向右移动时电压表的示数不变，故B错误；
滑片由中点向右移动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于并联电路中各支路互不影响，所以通过灯泡的电流不变、其实际功率不变，则灯泡的亮度不变，故C错误；
通过滑动变阻器的电流减小，通过灯泡的电流不变，由并联电路的电流特点可知，干路中的电流变小，即电流表的示数减小，故A错误；
电源电压不变，干路中的电流减小，根据P＝UI可知，整个电路的功率减小，故D正确。
故选：D。
15．解：由电路图可知，R与R0串联，电压表V测R两端的电压，电流表测电路中的电流。
（1）由图知电路中的电流为零时，电路为断路，电压表测量电源电压，示数为1.5V，所以电源电压为1.5V，故A错误；
（2）由图知当电压表的示数为1.0V时，电路的电流为1.0A，
此时定值电阻两端的电压为：
U0＝U﹣U滑＝1.5V﹣1.0V＝0.5V，
定值电阻的阻值为：
R0＝＝＝0.5Ω，故C错误；
（3）根据串联分压原理，当滑动变阻器阻值最大时，电压表示数最大，即当滑动变阻器阻值为5Ω时电压表的示数为最大示数，此时电压表的示数为：
U滑大＝×R滑大＝×5Ω≈1.36V，故B错误；
（4）由图知，当滑动变阻器的电阻为零时，电路的电流最大为3.0A，此时电路的功率最大，最大功率为：
P＝UI＝1.5V×3.0A＝4.5W，故D正确。
故选：D。
二．填空题（共5小题，满分14分）
16．解：
火箭使用的燃料主要是液态氢，这是利用了氢燃料的热值大的特点；
2t液态氢完全燃烧放出的热量：
Q放＝mq＝2×103kg×1.4×108J/kg＝2.8×1011J；
发射台下方建有水池，通过水汽化吸收热量，使发射时发射台不至于温度过高被烧坏。
火箭高速运动过程中，与空气摩擦而温度急剧升高，这是以做功的方式改变火箭的内能。
故答案为：热值大；2.8×1011；汽化；做功。
17．解：
（1）如图，水蒸气将橡皮塞弹出去，此时水蒸气对外做功，内能转化为橡皮塞的机械能，该图展示了蒸汽机的工作原理；
（2）由图可知：
a图中进气门关闭，排气门打开，活塞向上运动，则此冲程为排气冲程；
b图中进气门和排气门均关闭，活塞向上运动，则此冲程为压缩冲程；
c图中进气门和排气门均关闭，在压缩冲程末火花塞点火，高温高压的燃气推动活塞向下运动，此时内能转化为机械能为做功冲程；
d图中进气门打开，排气门关闭，活塞向下运动，则此冲程为吸气冲程。
故答案为：蒸汽机；a。
18．解：（1）由图可知n＝3，绳子自由端移动的距离s＝ns物＝3×2m＝6m；
（2）拉力做的总功：W总＝Fs＝25N×6m＝150J，
拉力的功率：P＝＝＝75W；
（3）有用功：W有＝fs物＝60N×2m＝120J，
滑轮组的机械效率：η＝×100%＝×100%＝80%。
故答案为：6；75；80%。
19．解：
（1）由图知，电能表的工作电压是220V，电能表平时工作允许通过的最大电流为40A，
他家同时使用的用电器最大总功率：
P最大＝UI最大＝220×40A＝8800W；
（2）电暖器用低温挡加热时，电功率小，同样时间内消耗电能少，电能表的转盘转速会变慢；
（3）“2000r/（kW•h）”表示电路中每消耗1kW•h的电能，电能表的转盘转2000r，
电能表的转盘转100r，电暖器高温挡工作2min消耗的电能：
W＝kW•h＝0.05kW•h，
电暖器高温挡的电功率：
P＝＝＝1.5kW＝1500W。
故答案为：8800；慢；1500。
20．解：正在向右行驶的公交车上悬挂的安全把手突然向左偏转，根据惯性知识或生活经验可知，此时汽车突然向右做加速运动；
已知此时站在公交车上乘客跟汽车底板相对静止，而汽车突然向右做加速运动，则乘客相对于汽车有向左的运动趋势，所以此时乘客会受到一个向右的摩擦力（起动力的作用），故乘客除受到重力、底板的支持力作用外，还一定受到向右的摩擦力作用，如图所示；
三．实验探究题（共3小题，满分21分）
21．解：（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；透明的玻璃板，可以观察到玻璃板的另一侧，故可以方便的确定像的位置；
（2）实验时平面镜必须要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，由图可知，甲图平面镜竖直放置，不会出现像偏高的情况，乙和丙图平面镜没有竖直放置，分别作出蜡烛A的关于平面镜的对称点可知，3图平板玻璃中蜡烛A的像偏低且倾斜，如下图：
（3）由平面镜成像特点可知，若蜡烛A距平板玻璃10cm，蜡烛A的像距离平面镜也为10cm，则蜡烛B与蜡烛A相距20cm才能与蜡烛A的像完全重合；
（4）由于平面镜所成的像为虚像，所以移去蜡烛B，在其位置上竖立光屏，在光屏上不能承接到蜡烛的像；
（5）由图可知，四个模型分别为C、A、T、V，从模型上看，只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有C左右不同，所以能够达到实验目的；
（6）为了让右座的同学也能够看清蜡烛的像，只将玻璃板向右平移，蜡烛A的位置不变，所以在向右移动的过程中，蜡烛像的位置不变。
故答案为：（1）便于确定虚像的位置；（2）3 （3）20cm （4）不能 （5）A （6）不变。
22．解：
（1）若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的；
（2）由甲、乙图可知，小球的质量相同，小球从同一斜面的不同高度由静止滑下，到达斜面底部时的速度不同，撞击木块后木块移动的距离不同，说明小球的动能不同，所以得出的实验结论为：物体的动能大小与速度有关；
（3）要探究小球动能与质量的关系，需要控制小球到达水平面时的速度相同，即不同质量的小球从同一高度由静止滑下，而甲、丙两图没有让小球从同一高度滚下，没有控制小球的速度相同，所以小明的看法错误；
【拓展】用形状相同的塑料球和铁球将弹簧压缩到相同程度，弹簧的弹性势能相同，转化成的动能相同，两小球的质量不同，所以速度不同，但由于动能相同，对纸盒做的功应相同，对纸盒做得功是克服水平面给纸盒的摩擦力做功，摩擦力是相同的，根据W＝Fs可知，纸盒运动的距离也应该是相同的。
故答案为：（1）不能；（2）速度；（3）错误；没有控制小球到达水平面时的速度相同；【拓展】不同；相同。
23．解：（1）变阻器按一上一下接入电路中，按电路图连接如下图所示：
；
（2）调节滑动变阻器，使电压表的示数为2.5V，小灯泡正常发光，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，此时通过小灯泡的电流是0.28A，则小灯泡的额定功率是：P＝UI＝2.5V×0.28A＝0.7W；
（3）调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光，电能转化成的内能变小，可以猜想此过程中灯丝的温度降低；
（4）由表中数据知，小灯泡两端的电压越低，根据P＝UI知实际功率越小，其灯丝的亮度越暗；
（5）多次测量是为了测量不同电压下小灯泡的实际功率（或观察在不同电压下小灯泡的发光情况）。
故答案为：（1）如上图；（2）2.5V；0.28；0.7W；（3）降低；（4）暗；（5）测量不同电压下小灯泡的实际功率（或观察在不同电压下小灯泡的发光情况）。
四．解答题（共2小题，满分15分）
24．解：
（1）由表中数据可知，汽车百公里耗油量V＝10L＝10dm3＝0.01m3，
由ρ＝可得小汽车行驶100km，耗油的质量：
m＝ρV＝0.75×103kg/m3×1×10﹣2m3＝7.5kg；
（2）小汽车以最大负载静止在水平路面上时，它对路面的压力：
F压＝G总＝m总g＝（600kg+300kg）×10N/kg＝9000N，
受力面积S＝4×50×10﹣4m2＝0.02m2，
汽车对路面的压强：
p＝＝＝4.5×105Pa；
（3）已知额定功率：P＝90kW＝9×104W，
在0﹣5s时间内，汽车发动机做的功：W＝Pt＝9×104W×5s＝4.5×105J；
由图1可知，汽车匀速行驶时，v＝30m/s
由P＝＝＝Fv可得牵引力：
F牵＝＝＝3×103N，
由于汽车做匀速直线运动，汽车受到的牵引力与阻力是一对平衡力，所以f＝F牵＝3×103N；
（4）气流偏导器设计应上表面平面，下表面凸起，当汽车调整行驶时，流过气流偏导器上的空气速度较慢，压强较大；而流过气流偏导器下方的空气速度较快，压强较小，这样偏导器下方所受的压力差形成了一个向下的力，从而使车对地面的压力增大，摩擦力也随之增大，提高了车轮的抓地性能；所以第二个图符合要求。
答：（1）小汽车行驶100km，它的耗油量为7.5kg；
（2）小汽车以最大负载静止在水平路面上时，它对路面的压强为4.5×105Pa；
（3）在0﹣5s时间内小汽车发动机做了4.5×105J的功；小汽车运动过程中受到的阻力为3×103N；
（4）第二个图符合要求。
25．解：（1）由P＝UI可得，保温时通过电热水瓶的电流：
I＝＝≈0.14A；
（2）由P＝可得，电热水瓶的电阻：
R＝＝≈40.33Ω；
（3）电热水瓶内水的体积V＝2L＝2dm3＝2×10﹣3m3，
由ρ＝可得，瓶内水的质量：
m＝ρV＝1.0×103kg/m3×2×10﹣3m3＝2kg，
瓶内水吸收的热量：
Q＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J，
所用时间t＝10min＝600s，
由P＝可得，消耗的电能：
W＝P2t＝1200W×600s＝7.2×105J，
热水瓶效率：
η＝＝≈93.33%，
（3）内部电路连接方法一：如下图，当开关S1闭合、S2断开时，两电阻串联，电阻较大；当开关S1、S2都闭合时，电路中只有R1工作，电路中的电阻较小，由P＝可知，当开关S1闭合、S2断开时，电功率较小，为保温状态；当开关S1、S2都闭合时，电功率较大，为加热状态；
内部电路连接方法二：如下图，当只闭合开关S1，电路中只有R2，电路中的电阻较大；两开关都闭合时，两电阻并联，电路中的电阻较小；由P＝可知，当只闭合开关S1，电功率较小，为保温状态；当两开关都闭合时，电功率较大，为加热状态；
答：（1）保温时通过电热水瓶的电流约为0.14A；
（2）加热时电热水瓶的电阻约为40.33Ω；
（3）加热时电热水瓶的热效率约为93.33%；
（4）电热水瓶的内部电路图如上图所示。电压U/V
2.50
2.10
1.70
1.30
0.90
0.50
电流I/A
0.26
0.24
0.21
0.19
0.16
汽车总质量600kg
额定功率90kW
每个轮胎与地面的接触面积50cm2
百公里耗油量10L
汽油密度0.75×103kg/m
最大负载300kg
型号 DSP﹣19B
电源220V 50Hz
功率
加热时
1200W
保温时
30W
最大容量2L
