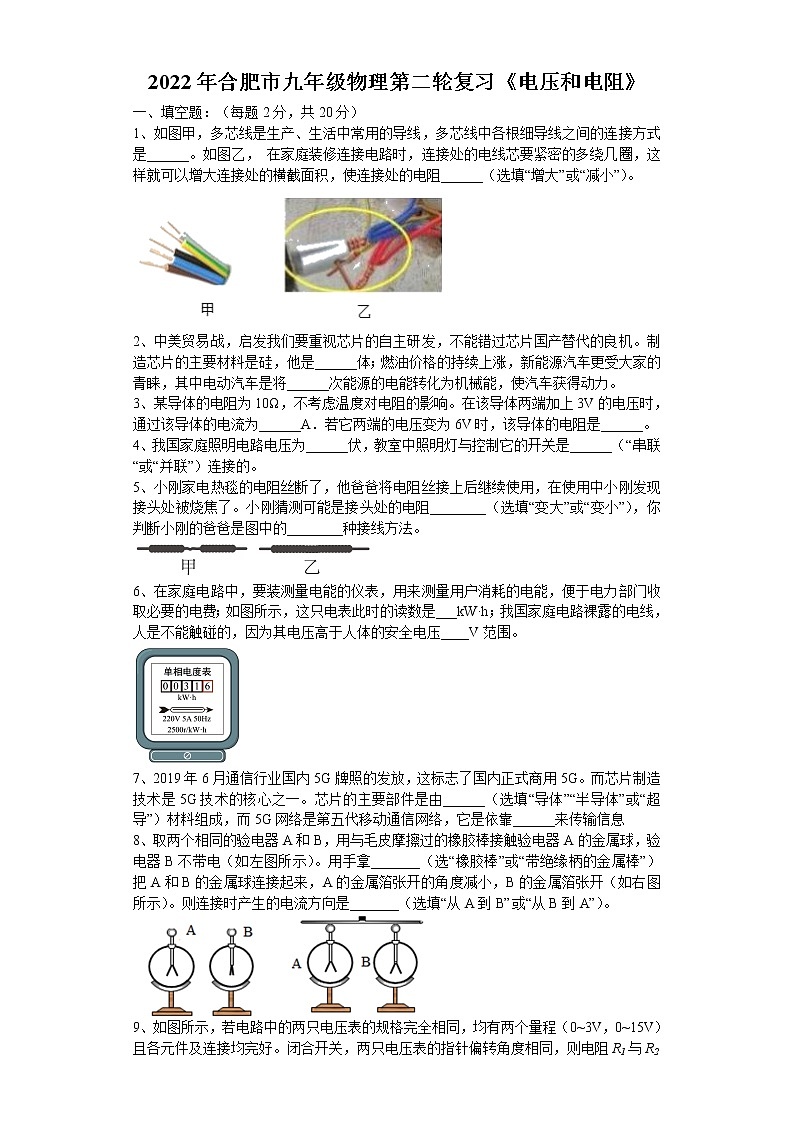

2022年安徽省合肥市九年级物理第二轮复习综合评价训练---电压和电阻

这是一份2022年安徽省合肥市九年级物理第二轮复习综合评价训练---电压和电阻，共6页。试卷主要包含了填空题，选择题，实验探究题，计算题等内容，欢迎下载使用。
1、如图甲，多芯线是生产、生活中常用的导线，多芯线中各根细导线之间的连接方式是______。如图乙， 在家庭装修连接电路时，连接处的电线芯要紧密的多绕几圈，这样就可以增大连接处的横截面积，使连接处的电阻______（选填“增大”或“减小”）。
2、中美贸易战，启发我们要重视芯片的自主研发，不能错过芯片国产替代的良机。制造芯片的主要材料是硅，他是______体；燃油价格的持续上涨，新能源汽车更受大家的青睐，其中电动汽车是将______次能源的电能转化为机械能，使汽车获得动力。
3、某导体的电阻为10Ω，不考虑温度对电阻的影响。在该导体两端加上3V的电压时，通过该导体的电流为______A．若它两端的电压变为6V时，该导体的电阻是______。
4、我国家庭照明电路电压为______伏，教室中照明灯与控制它的开关是______（“串联“或“并联”）连接的。
5、小刚家电热毯的电阻丝断了，他爸爸将电阻丝接上后继续使用，在使用中小刚发现接头处被烧焦了。小刚猜测可能是接头处的电阻________（选填“变大”或“变小”），你判断小刚的爸爸是图中的________种接线方法。
6、在家庭电路中，要装测量电能的仪表，用来测量用户消耗的电能，便于电力部门收取必要的电费；如图所示，这只电表此时的读数是___kW·h；我国家庭电路裸露的电线，人是不能触碰的，因为其电压高于人体的安全电压____V范围。
7、2019年6月通信行业国内5G牌照的发放，这标志了国内正式商用5G。而芯片制造技术是5G技术的核心之一。芯片的主要部件是由______（选填“导体”“半导体”或“超导”）材料组成，而5G网络是第五代移动通信网络，它是依靠______来传输信息
8、取两个相同的验电器A和B，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，验电器B不带电（如左图所示）。用手拿_______（选“橡胶棒”或“带绝缘柄的金属棒”）把A和B的金属球连接起来，A的金属箔张开的角度减小，B的金属箔张开（如右图所示）。则连接时产生的电流方向是_______（选填“从A到B”或“从B到A”）。

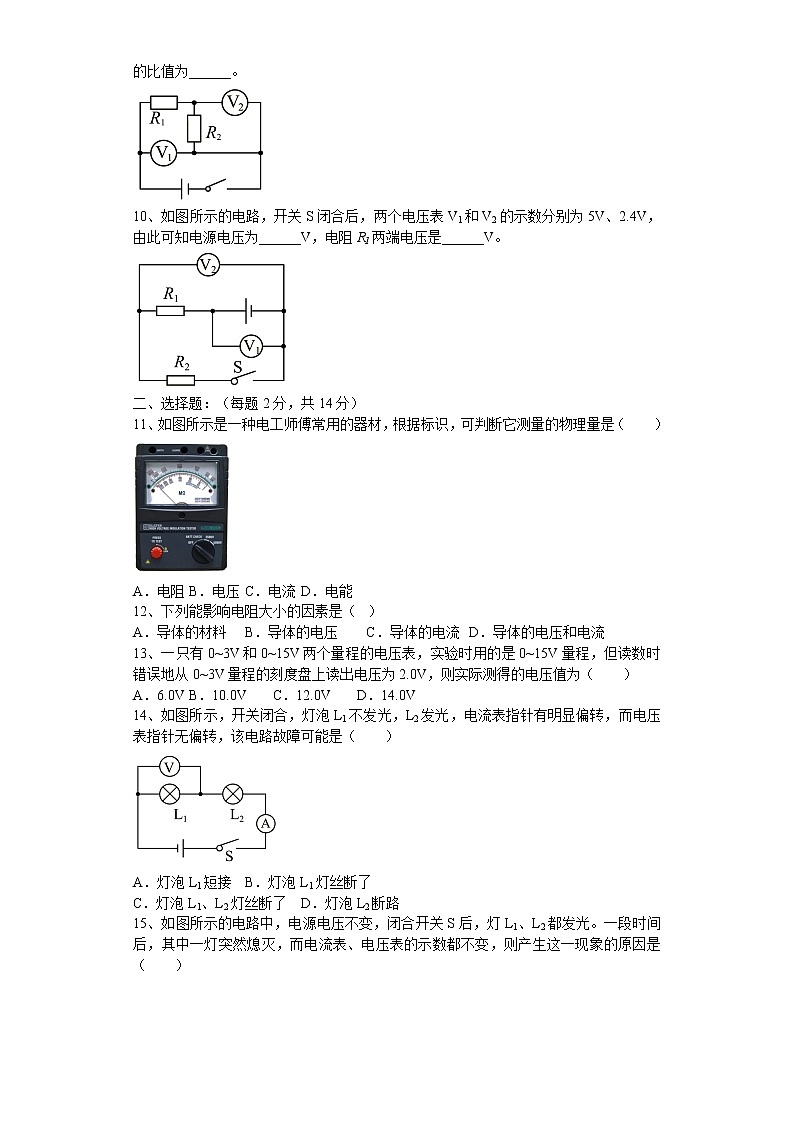

9、如图所示，若电路中的两只电压表的规格完全相同，均有两个量程（0~3V，0~15V）且各元件及连接均完好。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为______。
10、如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为5V、2.4V，由此可知电源电压为______V，电阻R1两端电压是______V。
二、选择题：（每题2分，共14分）
11、如图所示是一种电工师傅常用的器材，根据标识，可判断它测量的物理量是（ ）
A．电阻B．电压C．电流D．电能
12、下列能影响电阻大小的因素是（ ）
A．导体的材料B．导体的电压 C．导体的电流D．导体的电压和电流
13、一只有0~3V和0~15V两个量程的电压表，实验时用的是0~15V量程，但读数时错误地从0~3V量程的刻度盘上读出电压为2.0V，则实际测得的电压值为（ ）
A．6.0VB．10.0VC．12.0VD．14.0V
14、如图所示，开关闭合，灯泡L1不发光，L2发光，电流表指针有明显偏转，而电压表指针无偏转，该电路故障可能是（ ）
A．灯泡L1短接B．灯泡L1灯丝断了
C．灯泡L1、L2灯丝断了D．灯泡L2断路

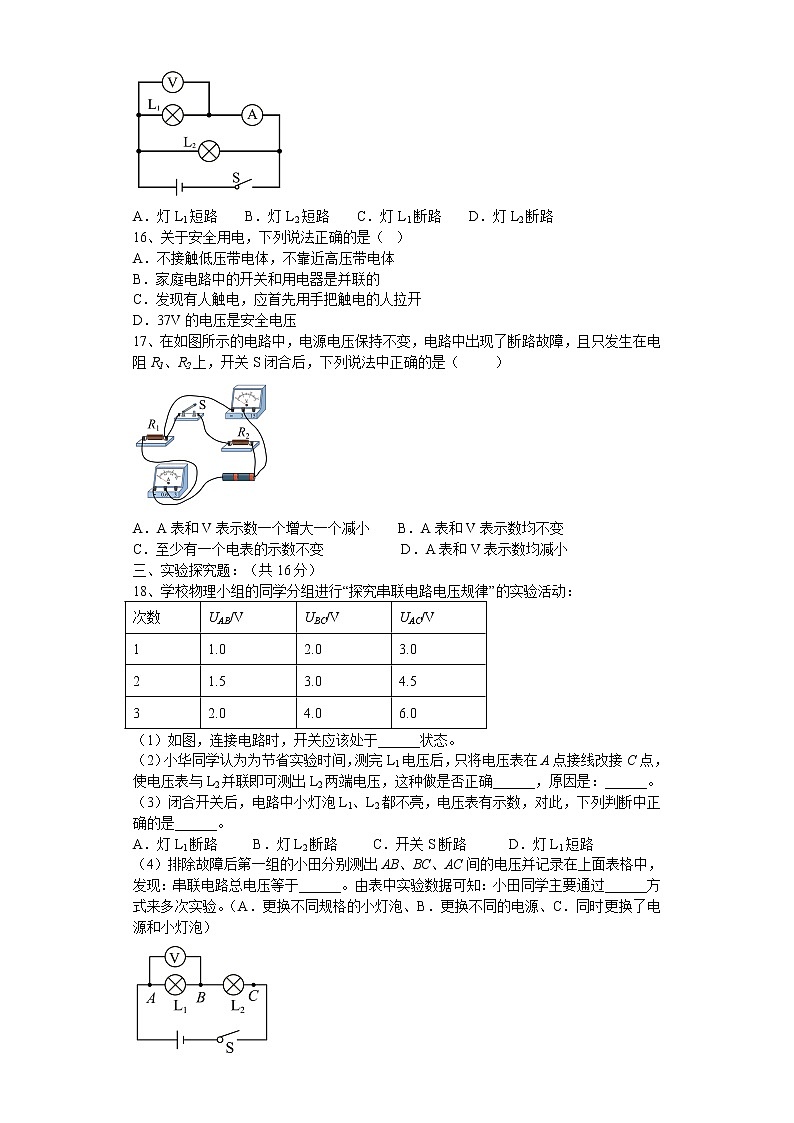

15、如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
16、关于安全用电，下列说法正确的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．家庭电路中的开关和用电器是并联的
C．发现有人触电，应首先用手把触电的人拉开
D．37V的电压是安全电压
17、在如图所示的电路中，电源电压保持不变，电路中出现了断路故障，且只发生在电阻R1、R2上，开关S闭合后，下列说法中正确的是（ ）
A．A表和V表示数一个增大一个减小 B．A表和V表示数均不变
C．至少有一个电表的示数不变 D．A表和V表示数均减小
三、实验探究题：（共16分）
18、学校物理小组的同学分组进行“探究串联电路电压规律”的实验活动：
（1）如图，连接电路时，开关应该处于______状态。
（2）小华同学认为为节省实验时间，测完L1电压后，只将电压表在A点接线改接C点，使电压表与L2并联即可测出L2两端电压，这种做是否正确______，原因是：______。
（3）闭合开关后，电路中小灯泡L1、L2都不亮，电压表有示数，对此，下列判断中正确的是______。
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L1短路
（4）排除故障后第一组的小田分别测出AB、BC、AC间的电压并记录在上面表格中，发现：串联电路总电压等于______。由表中实验数据可知：小田同学主要通过______方式来多次实验。（A．更换不同规格的小灯泡、B．更换不同的电源、C．同时更换了电源和小灯泡）
19、某实验小组在“探究影响电阻大小的因素”时，连接了如图所示的电路进行实验，电源两端电压保持不变，实验测得的数据如表所示。
请回答下列问题。
（1）该实验是通过观察比较______，间接比较各合金丝电阻大小关系，这种研究问题的方法叫做______；（选填“控制变量法”“等效替代法”或“转换法”）
（2）探究电阻大小与导体的横截面积是否有关，则应该选用电阻丝______（填编号）进行对比实验；
（3）选用c、d两根电阻丝进行对比实验，是为了探究电阻大小与导体的______是否有关。
20、如图是“探究串联电路电压的特点”的电路图。
（1）如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（选填“相同”或“不同”）的小灯泡；
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是______ （写出一种即可）；
（3）如果保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。能否测出L2两端电压？______，理由是______；
（4）某同学分别测出A和B、B和C、A和C间的电压并记录在如下表格中，分析实验数据可初步得出结论： ______。
四、计算题：（共20分）
21、如图电路中，电源电压为6V。开关闭合后，电流表A的示数为0.5A，A1表示为0.3A。求：
（1）灯L1两端的电压U1；
（2）通过灯L2的电流I2；
（3）灯L2的电阻。
22、如图所示，电阻R1 为6Ω，将它与R2串联后接到8 V的电源上，已知R2两端的电压是2 V。请求出：
（1）流过电路的电流；
（2）R2的阻值；
（3）电路的总电阻。
23、如图所示，电源电压恒为4V，小灯泡L标有“2.5V 0.5W”字样，闭合开关后，小灯泡L正常发光。求：
（1）小灯泡的额定电流；
（2）定值电阻R的阻值。
次数
UAB/V
UBC/V
UAC/V
1
1.0
2.0
3.0
2
1.5
3.0
4.5
3
2.0
4.0
6.0
编号
材料
长度/m
横截面积/mm2
电流/A
a
镍铬合金丝
1.0
0.2
0.4
b
镍铬合金丝
0.5
0.4
1.4
c
镍铬合金丝
0.5
0.2
0.7
d
康铜合金丝
0.5
0.2
1.6
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
参考答案
一、填空题：（每题2分，共20分）
1、答案：并联 减小
2、答案：半导 二
3、答案：0.3 10Ω
4、答案：220 串联
5、答案：变大 甲
6、答案：31.6 不高于36
7、答案：半导体 电磁波
8、答案：带绝缘柄的金属棒 从B到A
9、答案：4
10、答案：5 2.6
二、选择题：（每题2分，共14分）
11、A 12、A 13、B 14、A 15、D 16、A 17、B
三、实验探究题：（共16分）
18、答案：（1）断开 （2）不正确 电压表正、负接线柱接反了 （3）A
（4） 各部分电路两端电压之和 B
19、答案：（1）电流表的示数 转换法 （2）b、c （3） 材料
20、答案：（1）6 不同 （2） L2断路（或L1短路、电压表短路）
（3）不能 电压表的正负接线柱反接了 （4）串联电路总电压等于各部分电路两端电压之和
四、计算题：（共20分）
21、答案：（1）6V；（2）0.2A；（3）30Ω
22、答案：（1）1A；（2）2Ω；（3）8Ω
23、答案：（1）0.2A；（2）7.5Ω
