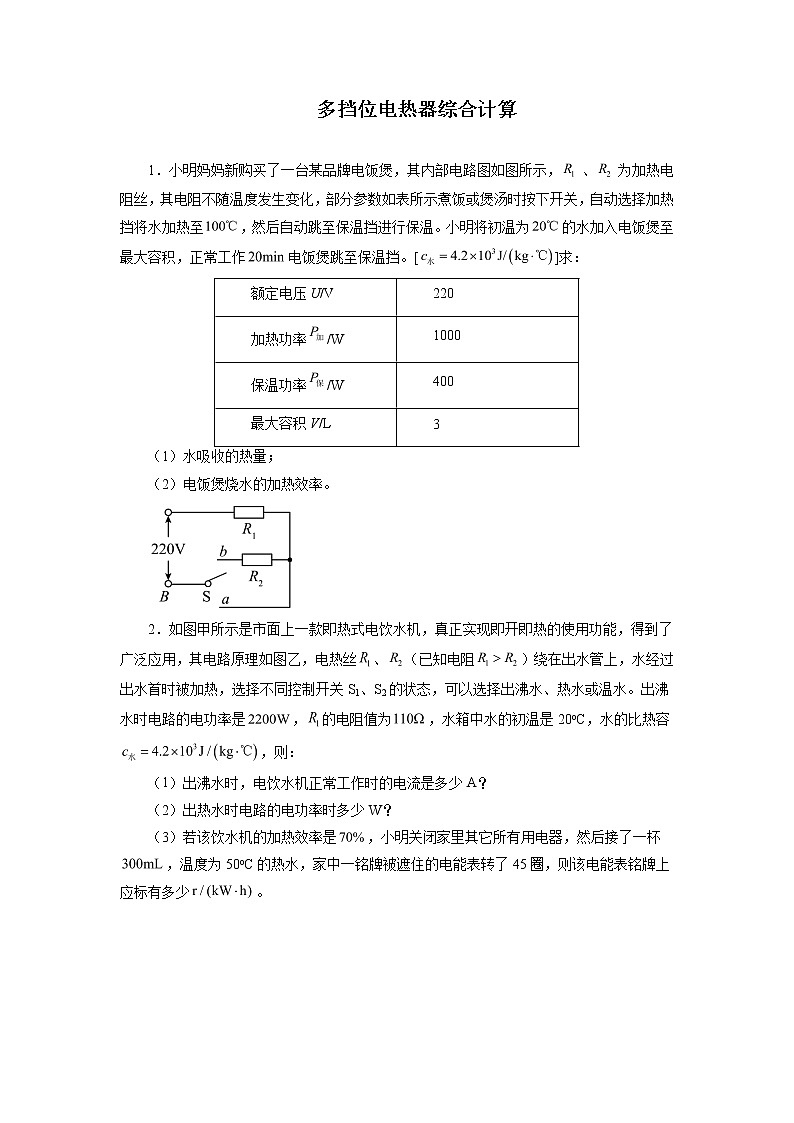

1．小明妈妈新购买了一台某品牌电饭煲，其内部电路图如图所示，、为加热电阻丝，其电阻不随温度发生变化，部分参数如表所示煮饭或煲汤时按下开关，自动选择加热挡将水加热至，然后自动跳至保温挡进行保温。小明将初温为的水加入电饭煲至最大容积，正常工作电饭煲跳至保温挡。[]求：
（1）水吸收的热量；
（2）电饭煲烧水的加热效率。
2．如图甲所示是市面上一款即热式电饮水机，真正实现即开即热的使用功能，得到了广泛应用，其电路原理如图乙，电热丝、（已知电阻）绕在出水管上，水经过出水首时被加热，选择不同控制开关S1、S2的状态，可以选择出沸水、热水或温水。出沸水时电路的电功率是，的电阻值为，水箱中水的初温是20C，水的比热容，则：
（1）出沸水时，电饮水机正常工作时的电流是多少A？
（2）出热水时电路的电功率时多少W？
（3）若该饮水机的加热效率是，小明关闭家里其它所有用电器，然后接了一杯，温度为50C的热水，家中一铭牌被遮住的电能表转了45圈，则该电能表铭牌上应标有多少。

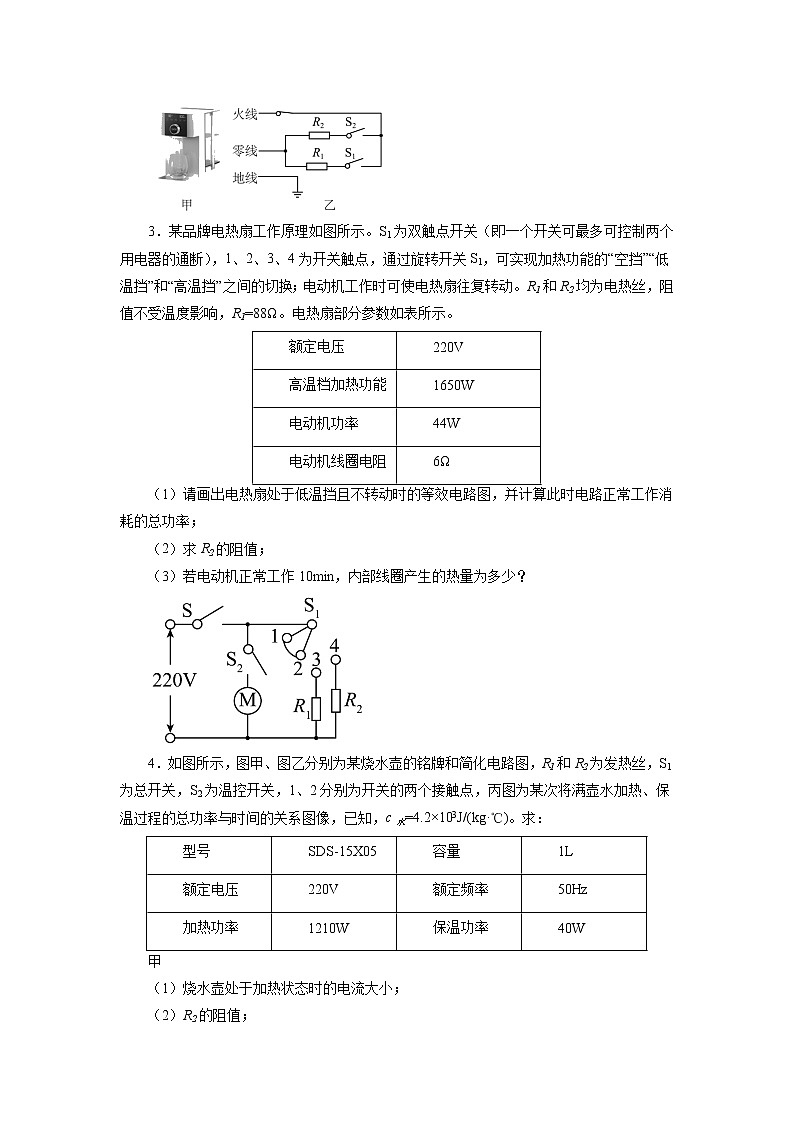

3．某品牌电热扇工作原理如图所示。S1为双触点开关（即一个开关可最多可控制两个用电器的通断），1、2、3、4为开关触点，通过旋转开关S1，可实现加热功能的“空挡”“低温挡”和“高温挡”之间的切换；电动机工作时可使电热扇往复转动。R1和R2均为电热丝，阻值不受温度影响，R1=88Ω。电热扇部分参数如表所示。
（1）请画出电热扇处于低温挡且不转动时的等效电路图，并计算此时电路正常工作消耗的总功率；
（2）求R2的阻值；
（3）若电动机正常工作10min，内部线圈产生的热量为多少？
4．如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图，R1和R2为发热丝，S1为总开关，S2为温控开关，1、2分别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，c水=4.2×103J/(kg·℃)。求：
甲
（1）烧水壶处于加热状态时的电流大小；
（2）R2的阻值；
（3）本次工作过程共消耗的电能。

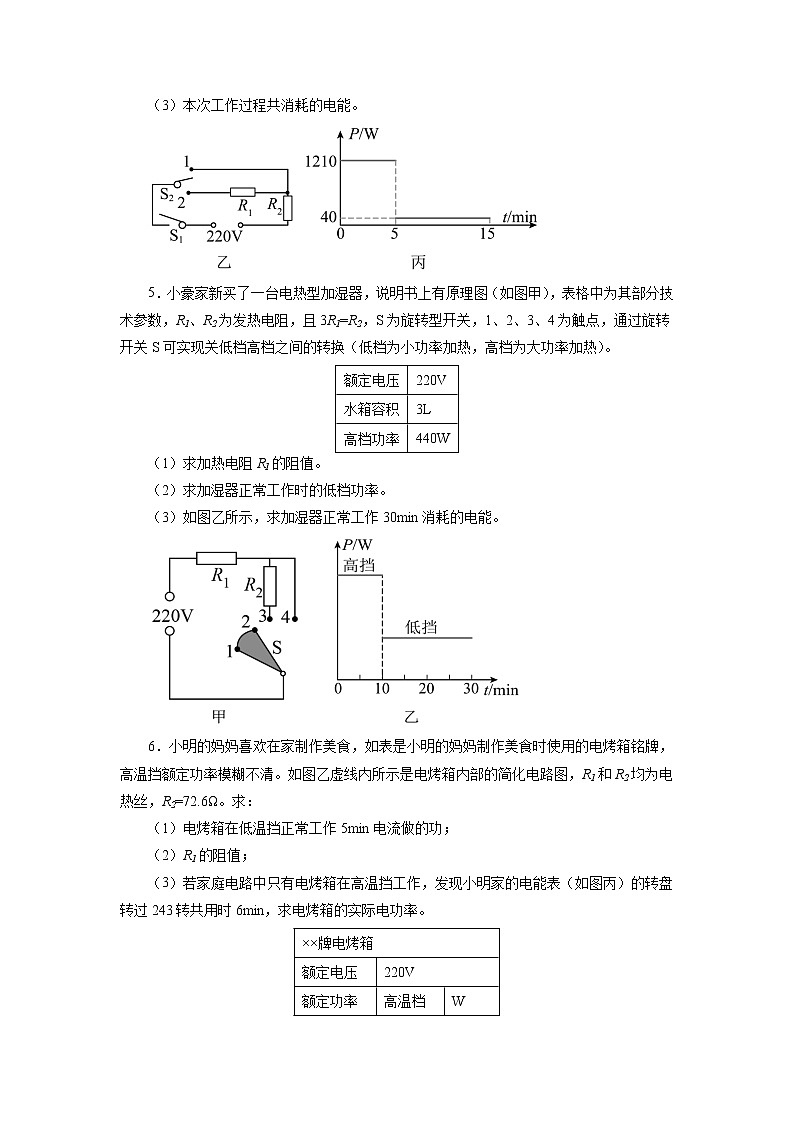

5．小豪家新买了一台电热型加湿器，说明书上有原理图（如图甲），表格中为其部分技术参数，R1、R2为发热电阻，且3R1=R2，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现关低档高档之间的转换（低档为小功率加热，高档为大功率加热）。
（1）求加热电阻R1的阻值。
（2）求加湿器正常工作时的低档功率。
（3）如图乙所示，求加湿器正常工作30min消耗的电能。
6．小明的妈妈喜欢在家制作美食，如表是小明的妈妈制作美食时使用的电烤箱铭牌，高温挡额定功率模糊不清。如图乙虚线内所示是电烤箱内部的简化电路图，R1和R2均为电热丝，R2=72.6Ω。求：
（1）电烤箱在低温挡正常工作5min电流做的功；
（2）R1的阻值；
（3）若家庭电路中只有电烤箱在高温挡工作，发现小明家的电能表（如图丙）的转盘转过243转共用时6min，求电烤箱的实际电功率。
7．小明为宠物保温箱设计了一个电加热器，其内部电路如图所示，S为旋转型开关，通过旋转开关S，可实现从低温到中温、高温的转换，保温箱及加热器的部分参数如表所示，求：
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量；
（2）电加热器电路中R2的阻值；
（3）要完成（1）中的升温要求，至少需要的加热时间。
8．左图是学校常用的某型号节能饮水机原理图。该饮水机的进水管与出水管紧贴在一起，这样常温净化水经进水管与连接热水胆出水管中的开水进行了充分的热交换，可以将常温净化水预热后再注入到热水胆内进行加热，从出水管中流出的则是温开水。
（1）若质量是 10kg、温度是 100℃的开水从热水胆经出水管流出后变成温度是 80℃的温开水， 则同时从进水管流过的常温净化水吸收的热量是多少J？ （不计热损失）( )
（2）饮水机内装有电加热系统，右图是它的电路示意图，其中 R1是热水胆内的加热电阻，R2是热水胆外温控器内的限流电阻。饮水机加热状态和保温状态的总功率分别是 3kW 和 200W。
①当开关 S1 闭合、S2______时，饮水机处于加热状态；当开关 S1闭合、S2______时，饮水机处于保温状态。
②饮水机内的加热电阻 R1和限流电阻R2的阻值分别是多少Ω？ （结果保留整数）( )
9．图甲是一种新型家用电器﹣电压力锅，图乙是某型号电压力锅工作电路简图，表中数据是其部分参数。其中R是主加热器，R0是保压加热器。接通电路后，开关S自动与触点a、b接通，开始加热。当锅内温度达到105。开关S自动与a、b断开，开始保压。现将5kg初温为的水加入电压力锅中，热量损耗不计，已知水的比热容为。求
（1）电压力锅加热状态时主加热噐R的电阻？
（2）电压力锅多少min后开始保压？
（3）电压力锅在保压状态下工作30min所消耗的电能？
10．如图所示，甲是电压力锅，乙是其内部电路的简化图，由温控开关电阻不计自动控制加热和保温，先要按下温控开关按钮：到达设定温度后，按钮会自动弹起，电热丝和的阻值不随温度变化。说明书中的主要信息如表所示。
（1）求电阻的阻值；
（2）求正常工作保温状态时的功率；
（3）某次使用压力锅时，10min的加热工作时间内，电路中标有“”字样的电能表转盘转了100转，请通过计算说明此时电压力锅是否正常工作。
11．小超研究了家里的智能多功能热菜板，如图甲，发现该热菜板有“高温挡”“中温挡”、“低温挡”三种加热功能，已知正常工作时：高温档功率为440W，中温档功率为220W。其电路原理如图乙，通过开关S1和S2的不同接法组合，实现三挡加热功能（R1、R2均为加热电阻），求：
（1）R1的大小；
（2）热菜板在“低温挡”正常工作时的功率；
（3）某次使用时，小超断开家中其他所有用电器后，先让热菜板以“高温挡”工作110s，后转“低温挡”工作440s，观察到标有“1800r/（kW·h）”的电能表转盘在这550s内转了40转，热菜板工作的实际电压是多少。
12．冬天打出来的果汁太凉，不宜直接饮用。如图所示，是小丽制作的“能加热的榨汁杯”及其内部电路简化结构示意图，该榨汁杯的部分参数如表所示。求：
（1）仅榨汁时的正常工作电流；
（2）R2的阻值；
（3）已知该榨汁杯正常工作时的加热效率为90%，给杯子盛满果汁并加热，使其温度升高30℃，需要加热多长时间。[c果汁＝4×103J/（kg•℃），ρ果汁＝1.2×103kg/m3]
参考答案
1．（1）；（2）84%
2．（1）10A；（2）1760W；（3）
3．（1） ，550W；（2）44Ω；（3）144J
4．（1）5.5A；（2）40Ω；（3）3.87×105J
5．（1）110Ω；（2）110W；（3）0.11kW·h
6．（1）1.2×105J；（2）；（3）810W
7．（1）2.64104J；（2）440Ω；（3）150s
8． 闭合 断开 16Ω，226Ω
9．（1）；（2）；（3）
10．（1）510Ω；（2）6.4W；（3）此时电压力锅不是正常工作
11．（1）220Ω；（2）110W；（3）200V
