2022年中考物理二轮专题强化训练：动态电路分析

这是一份2022年中考物理二轮专题强化训练：动态电路分析，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
一、单选题

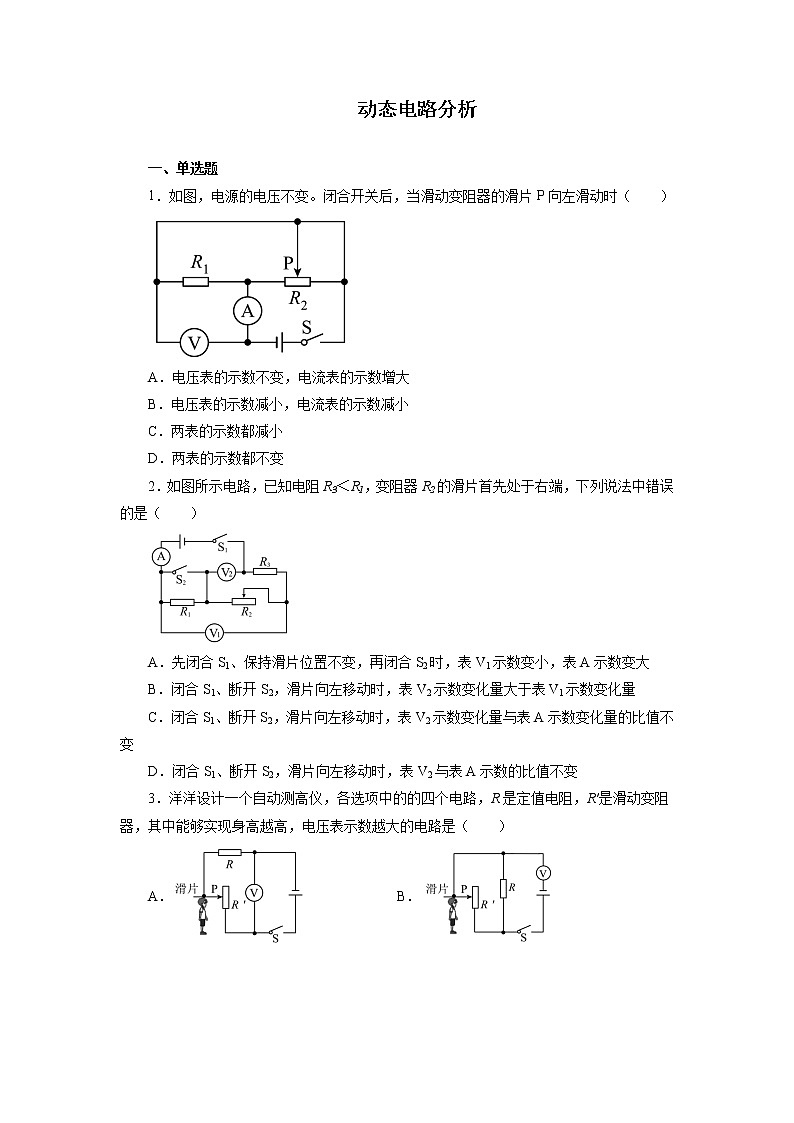

1．如图，电源的电压不变。闭合开关后，当滑动变阻器的滑片P向左滑动时（ ）
A．电压表的示数不变，电流表的示数增大
B．电压表的示数减小，电流表的示数减小
C．两表的示数都减小
D．两表的示数都不变
2．如图所示电路，已知电阻R3＜R1，变阻器R2的滑片首先处于右端，下列说法中错误的是（ ）
A．先闭合S1、保持滑片位置不变，再闭合S2时，表V1示数变小，表A示数变大
B．闭合S1、断开S2，滑片向左移动时，表V2示数变化量大于表V1示数变化量
C．闭合S1、断开S2，滑片向左移动时，表V2示数变化量与表A示数变化量的比值不变
D．闭合S1、断开S2，滑片向左移动时，表V2与表A示数的比值不变
3．洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（ ）
A．B．C．D．

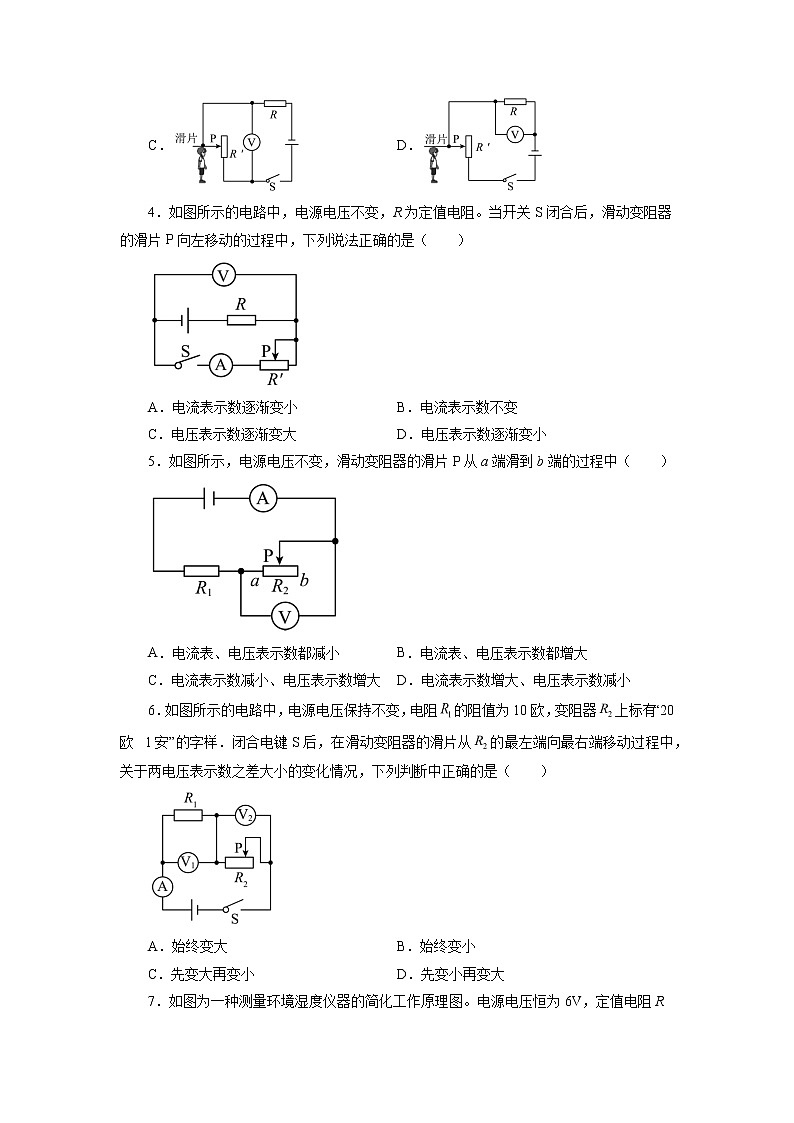

4．如图所示的电路中，电源电压不变，R为定值电阻。当开关S闭合后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（ ）
A．电流表示数逐渐变小B．电流表示数不变
C．电压表示数逐渐变大D．电压表示数逐渐变小
5．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（ ）
A．电流表、电压表示数都减小B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小
6．如图所示的电路中，电源电压保持不变，电阻的阻值为10欧，变阻器上标有“20欧 1安”的字样．闭合电键S后，在滑动变阻器的滑片从的最左端向最右端移动过程中，关于两电压表示数之差大小的变化情况，下列判断中正确的是（ ）
A．始终变大B．始终变小
C．先变大再变小D．先变小再变大

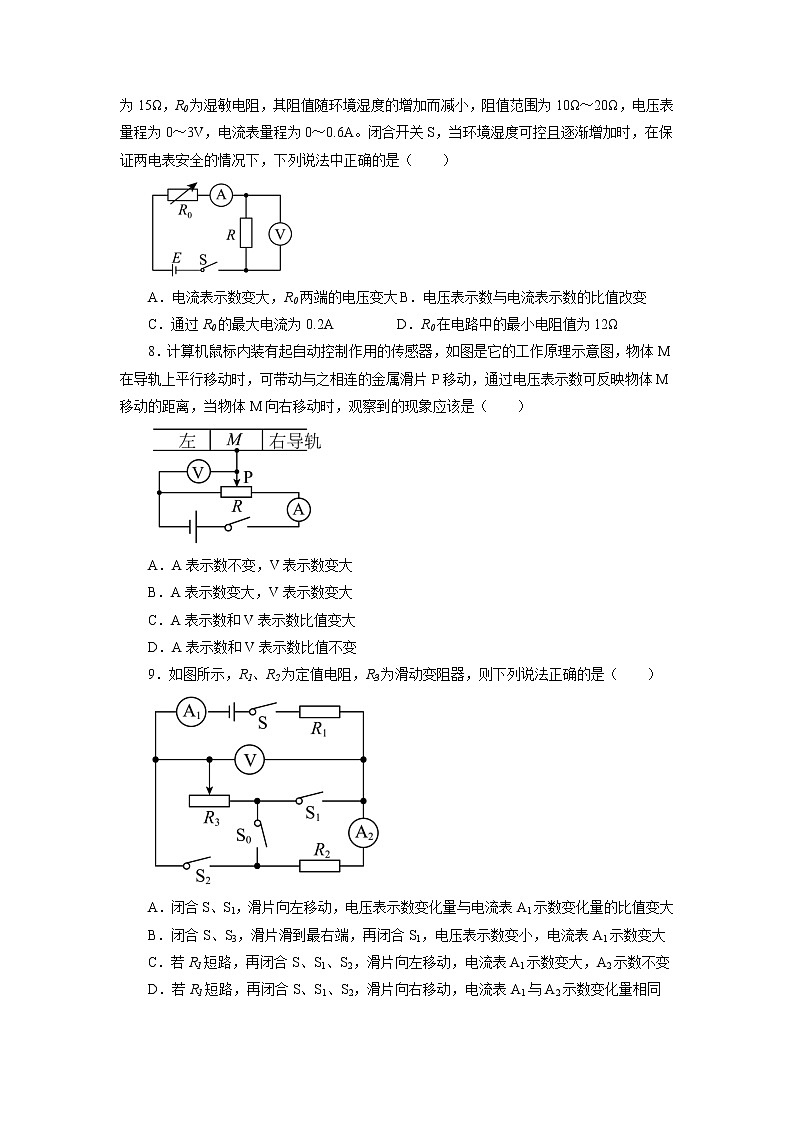

7．如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，当环境湿度可控且逐渐增加时，在保证两电表安全的情况下，下列说法中正确的是（ ）
A．电流表示数变大，R0两端的电压变大B．电压表示数与电流表示数的比值改变
C．通过R0的最大电流为0.2AD．R0在电路中的最小电阻值为12Ω
8．计算机鼠标内装有起自动控制作用的传感器，如图是它的工作原理示意图，物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（ ）
A．A表示数不变，V表示数变大
B．A表示数变大，V表示数变大
C．A表示数和V表示数比值变大
D．A表示数和V表示数比值不变
9．如图所示，R1、R2为定值电阻，R3为滑动变阻器，则下列说法正确的是（ ）
A．闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大
B．闭合S、S3，滑片滑到最右端，再闭合S1，电压表示数变小，电流表A1示数变大
C．若R1短路，再闭合S、S1、S2，滑片向左移动，电流表A1示数变大，A2示数不变
D．若R1短路，再闭合S、S1、S2，滑片向右移动，电流表A1与A2示数变化量相同
10．小兰设计了一种烟雾报警装置，其简化电路如图所示。电源电压保持不变，为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时，则下列分析正确的是（ ）
A．光敏电阻R阻值减小
B．电流表的示数减小，电压表的示数增大
C．电流表的示数增大，电压表的示数增大
D．电压表与电流表的示数之比减小
11．某学校研究性学习小组在参观给载重车称重的“地中衡”后，同学们结合所学物理知识，设计了一个能实现给载重车称重的模拟装置，其原理图如图所示，通过由电表改装成“称重计”的指示值，可读出载车所受的重力。图中为定值电阻，为滑动变阻器。秤的水平台面上没有重物时，滑动变阻器的滑片P在端，当秤的水平台面上放有物时，台面向下平移并带动滑动变阻器的滑片P向b端滑动。已知滑片P向端移动的距离与台面上物体所受力大小成正比，电源两端的电压保持不变，下列说法中正确的是（ ）
A．图中的“称重计”实质上是一个电流表
B．载重车所受的重力越大，通过滑动变阻器的电流越为
C．载重车所受的重力越大，“称重计”的示数越大
D．电路中的完全可以用导线代替
二、填空题
12．如图所示，电源电压不变，闭合开关后，移动滑动变阻器的滑片P，当电流表示数变小时，电压表V1示数将会________，电压表V2示数将会________。
13．小贤利用器材探究通过M、N之间导体的电流与电压的关系，电路如图所示，图中M、N之间接入定值电阻，闭合开关，当滑动变阻器滑片向右移动时，电流表示数_______，滑动变阻器两端的电压________（以上两空均选填“变大”、“不变”或“变小”）。
14．如图所示，电源电压保持不变，先将开关S1和S2闭合，再断开S2，电压表的示数______，电流表的示数______。（两空均选填“变大”、“变小”或“不变”）。
15．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，由图可知当有害气体浓度变大时，气敏电阻的阻值将______（填“变大”、“变小”或“不变”）；我校科技小组同学利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示。电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时，电压表的示数______，指示灯亮度______（填“增大”、“减小”或“不变”）。
16．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0~0.6A的电流表改装而成的，阻值为，电源电压为3V，是规格为“”的滑动变阻器。当的滑片处于最上端时，电路中的电流是________ A，此时油量表标示为0；当油面上升时，接入电路的阻值______（选填“变大”或“变小”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中_________（选填“”或“”）两端。
17．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度。如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表组成，酒精气体浓度越大，R2阻值越小。则当驾驶员呼出的酒精气体浓度增大，则通过传感器的电流___________，电压表示数___________（选填“减小”“不变”或“增大”）。
18．如图所示电路，先只闭合开关S3，电阻R1与R2______（填“串”或“并”）联，电压表有示数，流过电压表的电流方向是______（填“a→b”或“b→a”）。再只闭合开关S1和S2，电流表的示数将______（填“变大”、“变小”或“不变”）。
参考答案
1．A
2．D
3．C
4．D
5．C
6．D
7．C
8．A
9．B
10．B
11．C
12．变大 变小
13．变小 变大
14．变小 变小
15．变小 减小 增大
16．0.1 变小 R0
17．增大 增大
18．串 b→a 变大
