2022年中考物理二轮专题强化训练：电路故障判断

这是一份2022年中考物理二轮专题强化训练：电路故障判断，共7页。试卷主要包含了单选题，填空题，简答题等内容，欢迎下载使用。

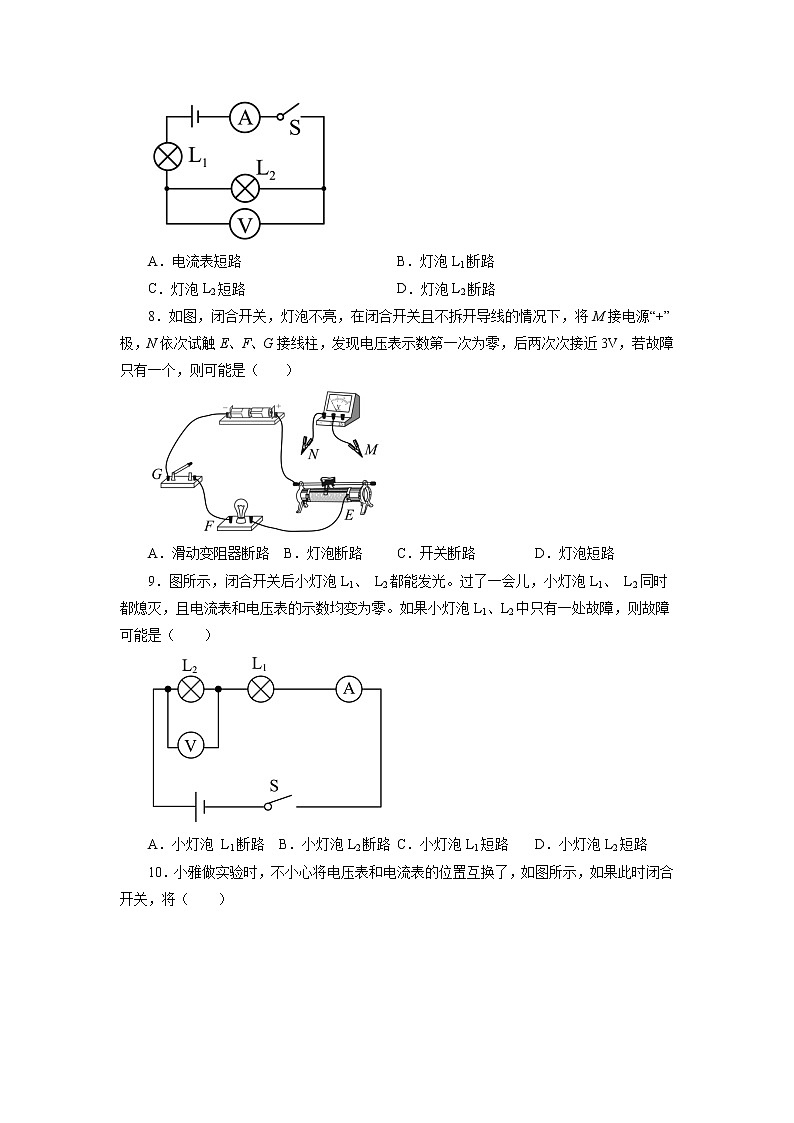

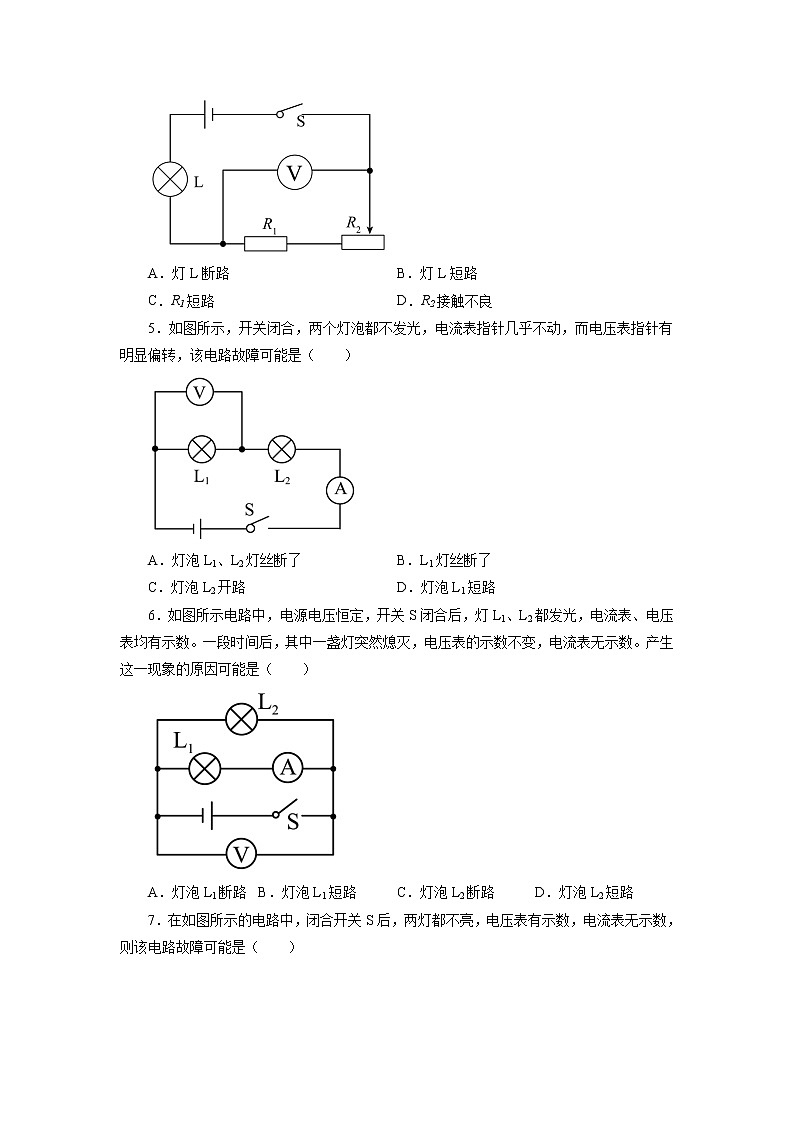

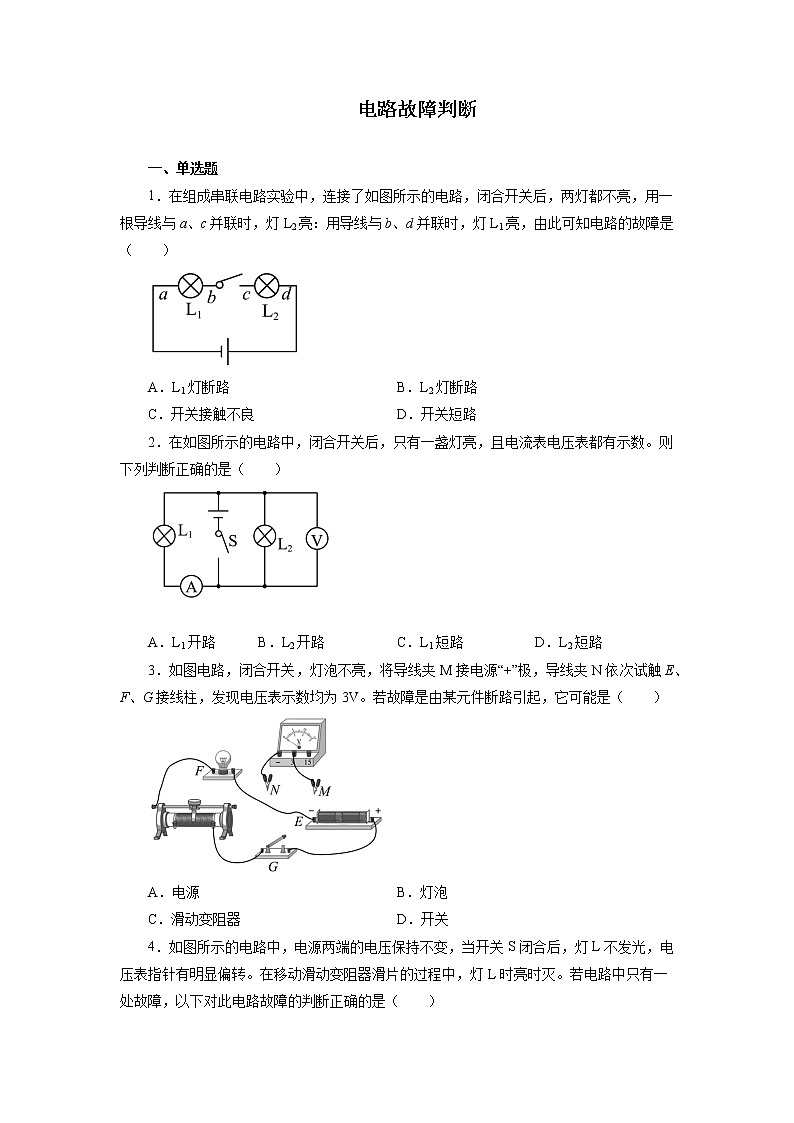

电路故障判断 一、单选题1．在组成串联电路实验中，连接了如图所示的电路，闭合开关后，两灯都不亮，用一根导线与a、c并联时，灯L2亮：用导线与b、d并联时，灯L1亮，由此可知电路的故障是（　　）A．L1灯断路 B．L2灯断路C．开关接触不良 D．开关短路2．在如图所示的电路中，闭合开关后，只有一盏灯亮，且电流表电压表都有示数。则下列判断正确的是（　　） A．L1开路 B．L2开路 C．L1短路 D．L2短路3．如图电路，闭合开关，灯泡不亮，将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V。若故障是由某元件断路引起，它可能是（　　）A．电源 B．灯泡C．滑动变阻器 D．开关4．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。在移动滑动变阻器滑片的过程中，灯L时亮时灭。若电路中只有一处故障，以下对此电路故障的判断正确的是（　　）A．灯L断路 B．灯L短路C．R1短路 D．R2接触不良5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（　　）A．灯泡L1、L2灯丝断了 B．L1灯丝断了C．灯泡L2开路 D．灯泡L1短路6．如图所示电路中，电源电压恒定，开关S闭合后，灯L1、L2都发光，电流表、电压表均有示数。一段时间后，其中一盏灯突然熄灭，电压表的示数不变，电流表无示数。产生这一现象的原因可能是（　　）A．灯泡L1断路 B．灯泡L1短路 C．灯泡L2断路 D．灯泡L2短路7．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）A．电流表短路 B．灯泡L1断路C．灯泡L2短路 D．灯泡L2断路8．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（       ）A．滑动变阻器断路  B．灯泡断路 C．开关断路 D．灯泡短路9．图所示，闭合开关后小灯泡L1、 L2都能发光。过了一会儿，小灯泡L1、 L2同时都熄灭，且电流表和电压表的示数均变为零。如果小灯泡L1、L2中只有一处故障，则故障可能是（　　）A．小灯泡 L1断路  B．小灯泡L2断路 C．小灯泡L1短路 D．小灯泡L2短路10．小雅做实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时闭合开关，将（　　）A．电压表可能被烧坏 B．电流表可能被烧坏C．两表都可能被烧坏 D．两表都不会被烧坏11．如图所示的电路中，电源电压保持不变闭合开关S，电路正常工作过了一会，突然电压表示数减小到几乎为零，电流表示数变大，则可能发生的故障是（　　）A．灯L断路 B．电阻R断路 C．灯L短路 D．电阻R短路12．如图所示电路中，电源电压恒定不变，闭合开关S发现小灯不亮，若电路中只有一处故障，且只发生在灯、电阻R上。为检测故障，现提供完好的电压表V、电流表A和检测小灯作为检测工具，要求在不拆除原电路的条件下，选择其中一个连接在AB或BC两点之间，则（　　）A．无论选哪个检测工具，都不会造成电源短路B．如果选择检测小灯，可以一次就检测出故障C．如果选电压表，接在AB间，有电压一定是R断路D．如果选电流表可能会造成电源短路13．小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡L1、L2均不发光，而电压表的指针不动，当把灯泡L1与电压表交换位置后，电压表指针有明显偏转且接近电源电压。关于电路故障，以下判断正确的是（　　）A．灯泡L1可能短路 B．灯泡L2可能短路C．灯泡L1可能开路 D．灯泡L2可能开路14．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。下列判断中，正确的是（　　）A．R0短路，电流表示数变大 B．R1断路，电流表示数变大C．R1断路，电压表示数变大 D．R0短路，电压表示数变大15．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法中正确的是（　　）导线并联位置a、bb、cc、da、cb、d电流表示数/A00000L1发光情况不亮不亮不亮不亮亮L2发光情况不亮不亮不亮不亮不亮A．灯泡L1和电流表A断路B．电流表A和灯泡L2断路C．只有灯泡L1断路D．只有灯泡L2断路二、填空题16．小双在探究串联电路电压规律时，连接如图所示电路，连接完成后他发现，电压表有示数，接近电源电压，闭合开关后发现电压表示数不变，则电路故障为______；闭合开关前后发现，电压表都没有示数，则故障可能是______。17．在图所示的电路中，电源电压为保持不变，、的阻值均为 ，若电阻或中的某一个发生故障，闭合开关S，至少有一个电表指针发生偏转。请根据以上信息，写出闭合开关S后各电表的示数及其对应的故障 ________ 。三、简答题18．在图所示的电路中，电源电压保持不变，电阻R1和R2的阻值相等。开关S闭合后，电路正常工作，电流表的示数为I0，电压表的示数为U0。一段时间后，观察到两电表指针同向偏转。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息写出两电表的示数及相对应的故障。______        参考答案1．C2．B3．D4．D5．B6．A7．D8．B9．A10．B11．D12．D13．C14．C15．B16．R2断路     R1断路17．电压表示数为电源电压，电流表示数为时，短路；当电压表示数为电源电压，电流表示数为0时，断路；当电压表示数为0，电流表示数为时，短路。18．如果R2断路，电压表、电流表示数为0；如果R2短路，电压表为2U0，电流表为2I0
