2022年中考物理二轮专题强化训练：动态电路综合计算

这是一份2022年中考物理二轮专题强化训练：动态电路综合计算，共6页。

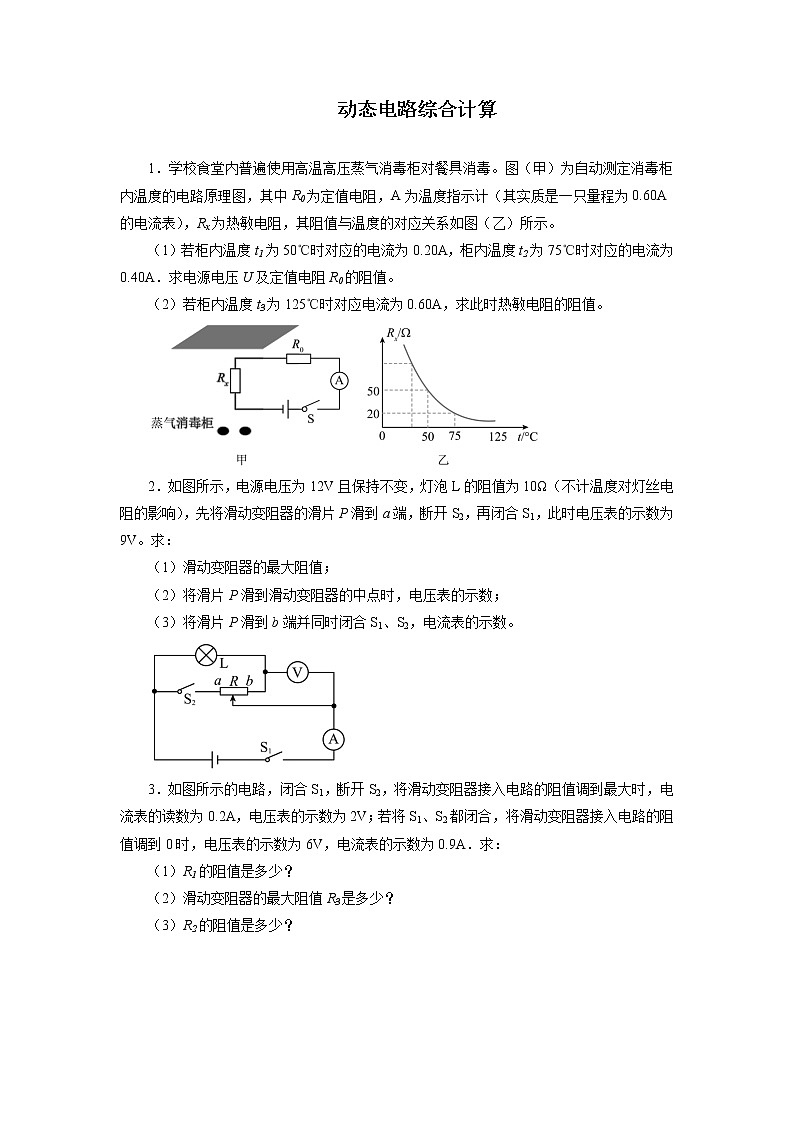

1．学校食堂内普遍使用高温高压蒸气消毒柜对餐具消毒。图（甲）为自动测定消毒柜内温度的电路原理图，其中R0为定值电阻，A为温度指示计（其实质是一只量程为0.60A的电流表），Rx为热敏电阻，其阻值与温度的对应关系如图（乙）所示。
（1）若柜内温度t1为50℃时对应的电流为0.20A，柜内温度t2为75℃时对应的电流为0.40A．求电源电压U及定值电阻R0的阻值。
（2）若柜内温度t3为125℃时对应电流为0.60A，求此时热敏电阻的阻值。
2．如图所示，电源电压为12V且保持不变，灯泡L的阻值为10Ω（不计温度对灯丝电阻的影响），先将滑动变阻器的滑片P滑到a端，断开S2，再闭合S1，此时电压表的示数为9V。求：
（1）滑动变阻器的最大阻值；
（2）将滑片P滑到滑动变阻器的中点时，电压表的示数；
（3）将滑片P滑到b端并同时闭合S1、S2，电流表的示数。

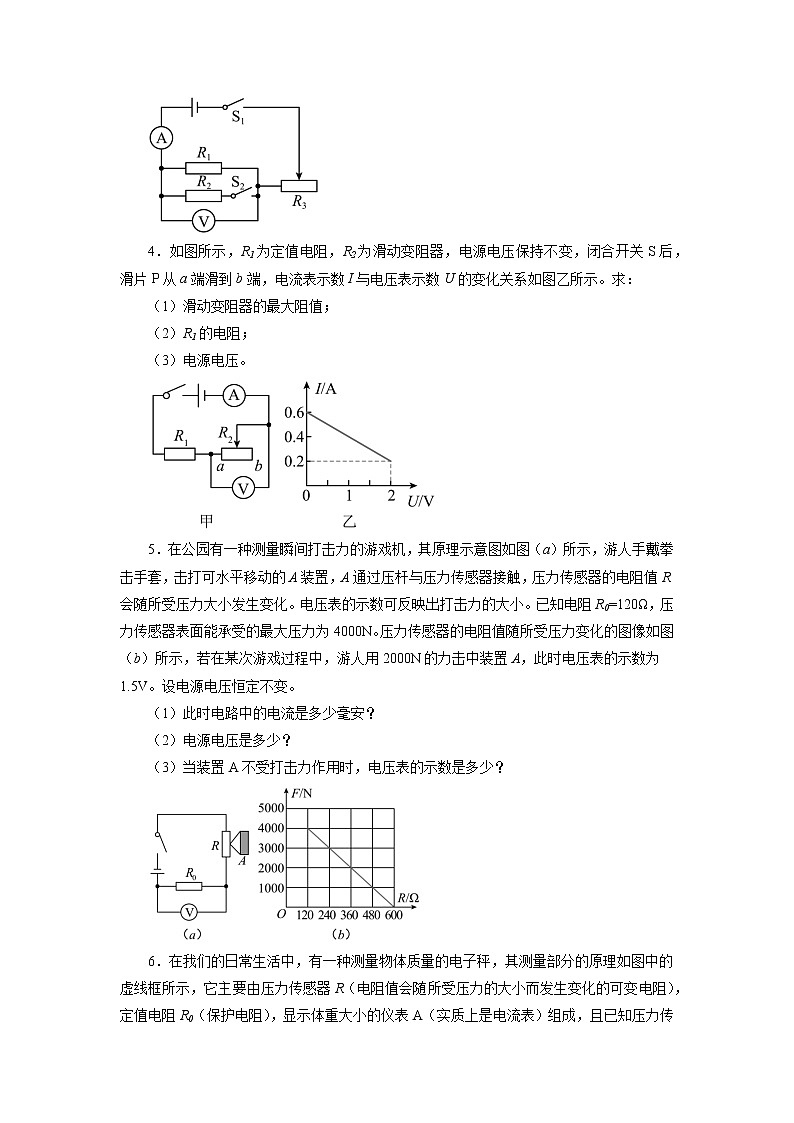

3．如图所示的电路，闭合S1，断开S2，将滑动变阻器接入电路的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器接入电路的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？
4．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R1的电阻；
（3）电源电压。
5．在公园有一种测量瞬间打击力的游戏机，其原理示意图如图（a）所示，游人手戴拳击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化。电压表的示数可反映出打击力的大小。已知电阻R0=120Ω，压力传感器表面能承受的最大压力为4000N。压力传感器的电阻值随所受压力变化的图像如图（b）所示，若在某次游戏过程中，游人用2000N的力击中装置A，此时电压表的示数为1.5V。设电源电压恒定不变。
（1）此时电路中的电流是多少毫安？
（2）电源电压是多少？
（3）当装置A不受打击力作用时，电压表的示数是多少？

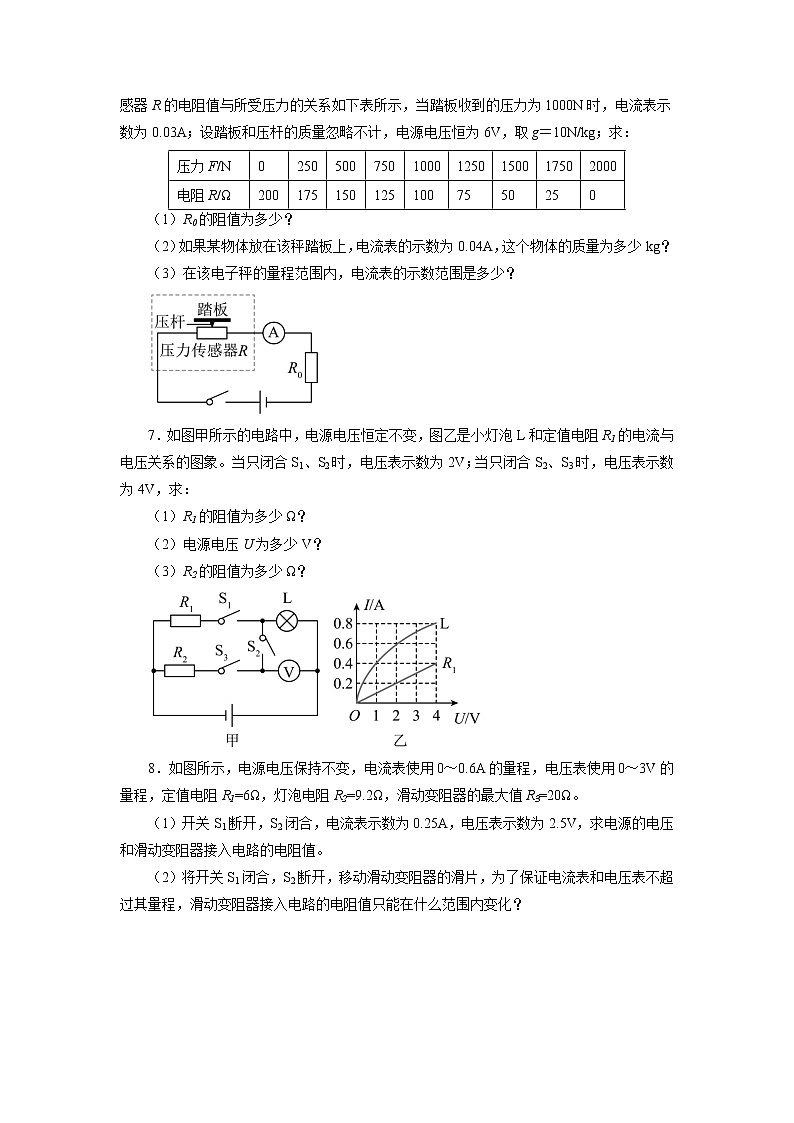

6．在我们的日常生活中，有一种测量物体质量的电子秤，其测量部分的原理如图中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力的大小而发生变化的可变电阻），定值电阻R0（保护电阻），显示体重大小的仪表A（实质上是电流表）组成，且已知压力传感器R的电阻值与所受压力的关系如下表所示，当踏板收到的压力为1000N时，电流表示数为0.03A；设踏板和压杆的质量忽略不计，电源电压恒为6V，取g＝10N/kg；求：
（1）R0的阻值为多少？
（2）如果某物体放在该秤踏板上，电流表的示数为0.04A，这个物体的质量为多少kg？
（3）在该电子秤的量程范围内，电流表的示数范围是多少？
7．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V，求：
（1）R1的阻值为多少Ω？
（2）电源电压U为多少V？
（3）R2的阻值为多少Ω？
8．如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=6Ω，灯泡电阻R2=9.2Ω，滑动变阻器的最大值R3=20Ω。
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值。
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？
9．如图甲所示为某型号超声波加湿器，内部有湿敏电阻R，图乙是为探究湿敏电阻R的电阻与湿度RH关系而设计的电路。电源电压恒定，R0为定值电阻，电流表的量程为0~0.6A，电压表的量程为0~15V。根据实验数据画出的湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。在实验中测得湿度RH为30%时，电压表示数为12V；湿度RH为60%时，电压表示数为14V。求：
（1）湿度RH分别为30%、60%时，电路中的电流I1和I2；
（2）电源电压和电阻R0的阻值。
（3）在电路安全工作的前提下，电路能测量的最大湿度。
10．学完《欧姆定律》后，张老师布置了实践性作业：利用所学电学知识，设计一个电子身高测量仪。图中是小芳设计的电路，电源电压为6V，定值电阻R0为20Ω，测试过程中发现电压表的示数与身高的关系如表所示：
（1）电路中的最大电流是多少？
（2）身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值多大？
11．如图甲所示电路，电源电压保持不变，小灯泡L标有“4V 0.5A”字样，电流表量程为0~0.6A，电压表量程0~3V，滑动变阻器R1的最大阻值20Ω，R2为定值电阻。若只闭合开关S、S1，调节滑动变阻器滑片，得到电流表和电压表示数关系如图乙所示。若只闭合开关S和S2，移动滑动变阻器的滑片，小灯泡L的U-I图像如图丙所示，根据上述条件求：
（1）电源电压；
（2）R2的阻值；
（3）只闭合开关S和S2，在保证电路安全的前提下，滑动变阻器允许的取值范围。
12．如图电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大阻值为60Ω，小灯泡L的正常工作电压为5V，电流表的量程（0~0.6A或0~3A）。只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0.3A。（不考虑温度对灯丝电阻的影响）
（1）电源电压和灯丝电阻；
（2）只闭合S3时，要使小灯泡L正常发光，变阻器R2连入电路的阻值；
（3）闭合S1、S2、S3，为保证不损坏电流表，变阻器R2的阻值可调范围和电流表的变化范围。
参考答案
1．（1） 12V， 10Ω；（2） 10Ω
2．（1）30Ω；（2）7.2V；（3）1.6A
3．（1）10Ω；（2）20Ω；（3）20Ω
4．（1）10Ω；（2）5Ω；（3）3V
5．（1）12.5mA；（2）6V；（3）1V
6．（1）100Ω；（2）150kg；（3）0.02A~0.06A
7．（1）10Ω；（2）8V；（3）5Ω。
8．（1）10Ω，4.8V；（2）2～10Ω
9．（1）0.3A； 0.2A；（2）18V；20Ω；（3）90%
10．（1）0.3A；（2）40Ω
11．（1）5V；（2）10Ω；（3）2Ω~7.5Ω
12．（1）12V ，10Ω；（2）14Ω；（3）5Ω~60Ω，3A~0.8A压力F/N
0
250
500
750
1000
1250
1500
1750
2000
电阻R/Ω
200
175
150
125
100
75
50
25
0
身高h/cm
160
165
170
175
180
电压表示数U/V
0
2
3
3.6
4
