物理必修 第三册4.1 闭合电路欧姆定律同步测试题

这是一份物理必修 第三册4.1 闭合电路欧姆定律同步测试题，共9页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

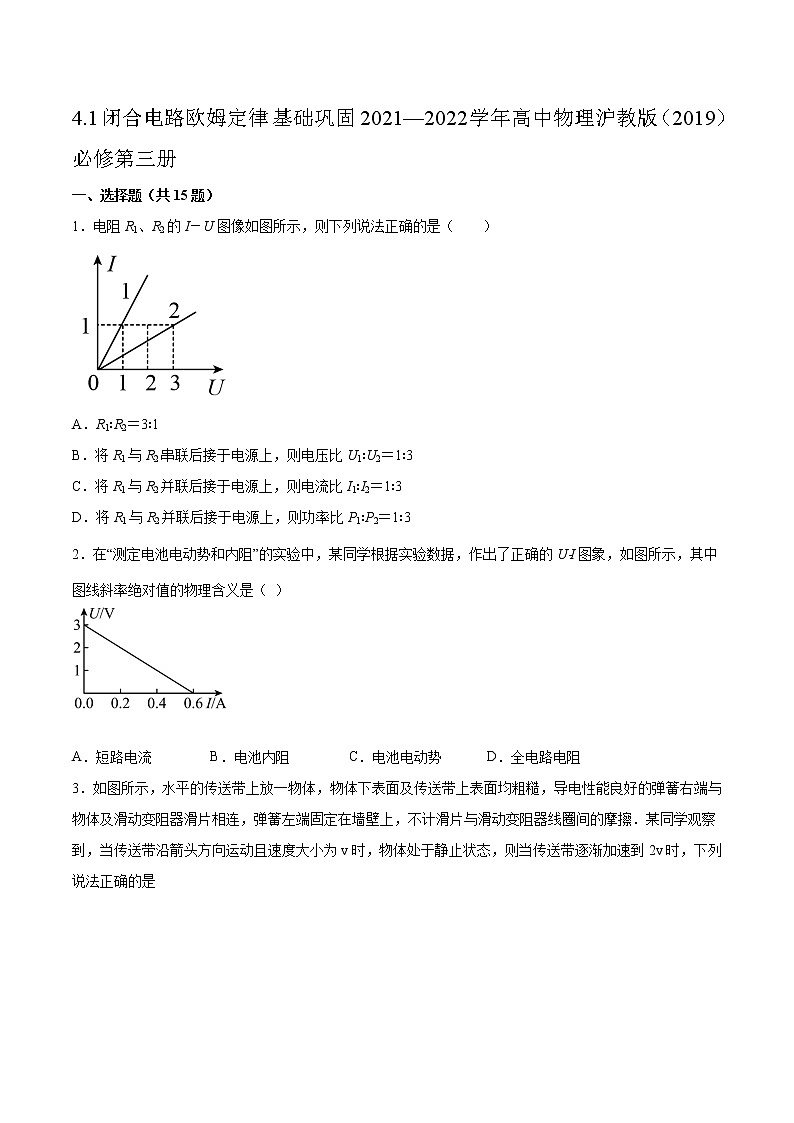

4.1闭合电路欧姆定律基础巩固2021—2022学年高中物理沪教版（2019）必修第三册一、选择题（共15题）1．电阻R1、R2的I－U图像如图所示，则下列说法正确的是（　　）A．R1∶R2＝3∶1B．将R1与R2串联后接于电源上，则电压比U1∶U2＝1∶3C．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3D．将R1与R2并联后接于电源上，则功率比P1∶P2＝1∶32．在“测定电池电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U﹣I图象，如图所示，其中图线斜率绝对值的物理含义是（ ）

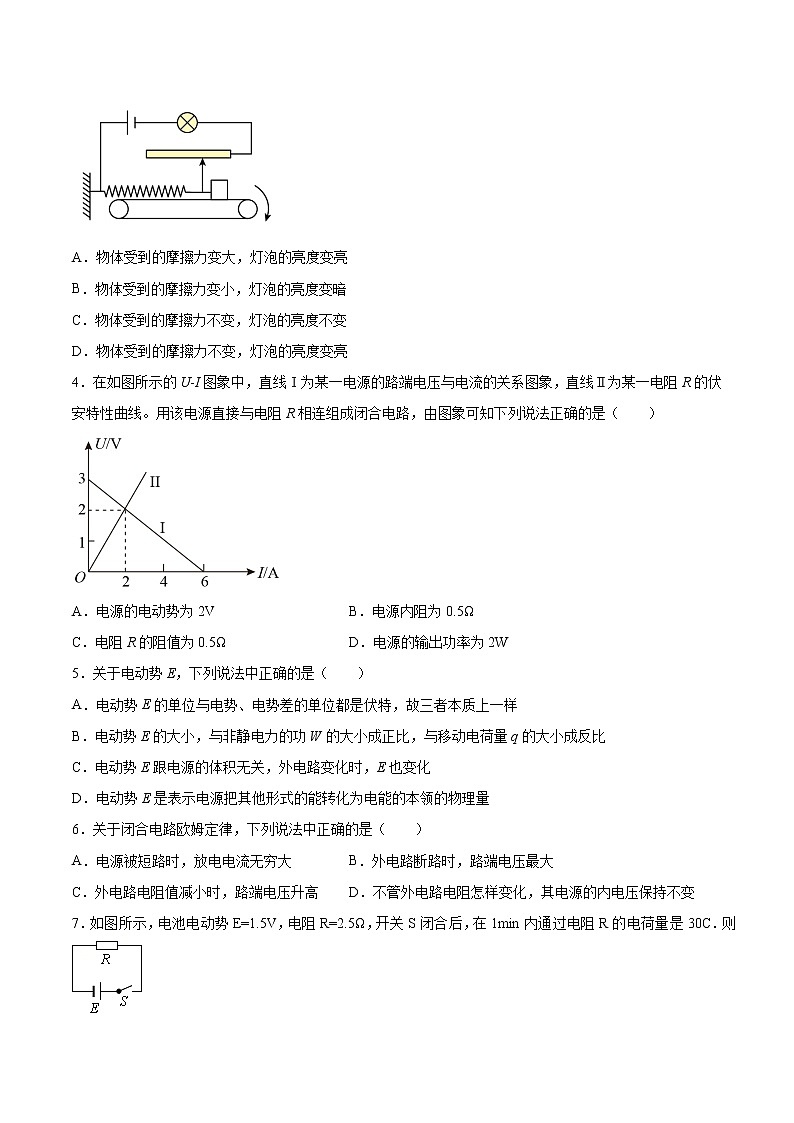

 A．短路电流 B．电池内阻 C．电池电动势 D．全电路电阻3．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间的摩擦．某同学观察到，当传送带沿箭头方向运动且速度大小为v时，物体处于静止状态，则当传送带逐渐加速到2v时，下列说法正确的是A．物体受到的摩擦力变大，灯泡的亮度变亮B．物体受到的摩擦力变小，灯泡的亮度变暗C．物体受到的摩擦力不变，灯泡的亮度不变D．物体受到的摩擦力不变，灯泡的亮度变亮4．在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路，由图象可知下列说法正确的是（　　）A．电源的电动势为2V B．电源内阻为0.5ΩC．电阻R的阻值为0.5Ω D．电源的输出功率为2W5．关于电动势E，下列说法中正确的是（　　）A．电动势E的单位与电势、电势差的单位都是伏特，故三者本质上一样B．电动势E的大小，与非静电力的功W的大小成正比，与移动电荷量q的大小成反比C．电动势E跟电源的体积无关，外电路变化时，E也变化D．电动势E是表示电源把其他形式的能转化为电能的本领的物理量6．关于闭合电路欧姆定律，下列说法中正确的是（　　）A．电源被短路时，放电电流无穷大 B．外电路断路时，路端电压最大C．外电路电阻值减小时，路端电压升高 D．不管外电路电阻怎样变化，其电源的内电压保持不变7．如图所示，电池电动势E=1.5V，电阻R=2.5Ω，开关S闭合后，在1min内通过电阻R的电荷量是30C．则A．电路中电流为30A B．电阻R两端电压为1.5VC．在1min内电阻R生热45J D．电池内阻为0.5Ω8．若用E表示电源电动势，U表示外电压，Ur表示内电压，R表示外电路总电阻（外电路为纯电阻电路），r表示内电阻，I表示总电流，则下列各式正确的是（　　）A．Ur=IR B．Ur=E+UC．E=U+Ir D．U=E+Ir9．关于电源电动势概念的认识中，正确的是：（    ）A．电源电动势等于电源两极间的电压B．在闭合电路中，电动势等于路端电压与电源内部电势降落之和C．电动势与电压单位相同，所以物理意义也相同D．电源把其他形式的能转化为电能越多，电动势就越大10．一个电源电动势为1.5V，内阻为0.5，当它两端接1外电阻时，则闭合回路中的电流大小是（　　）A．3A B．2A C．1.5A D．1A11．如图所示的电路中，电阻R=2Ω。断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）A．1Ω B．2Ω C．3Ω D．4Ω12．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的滑片由中点滑向a端时，下列说法正确的是（　　）A．电压表的示数变小B．电流表的示数变大C．电源的输出功率一定增大D．R1的功率变小13．如图所示电路中，电源电动势为12V，内阻为，指示灯的阻值为，电动机M线圈电阻为。当开关S闭合时，指示灯的电功率为4W。电流表内阻不计，那么下列说法中正确的是（　　）A．流过电动机M的电流为4AB．流过电流表的电流为4.5AC．电动机M输出的机械功率7.5WD．电源的总功率为16W14．如图甲所示，一个简单的闭合电路由内、外两部分电路构成。已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向“跃升”，这样整个闭合电路的电势高低变化情况如图乙所示，图乙中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点，若减小外电路电阻R，则下列说法正确的是（      ）A．C、D两点之间的高度差将变小B．A、D两点之间的高度差和C、B两点之间的高度差之和将变小C．A、B两点之间的高度差不变D．在电子从A点经D、C移动至B点的过程中，非静电力做功将不变15．有关电压和电动势的说法中错误的是（　　）A．电压和电动势的单位都是伏特，故电动势与电压是同一物理量B．电动势公式中的W与电压中的W是不同的，前者为非静电力做功，后者为静电力做功C．电动势是反映电源把其他形式的能转化为电能的本领的物理量D．断路时的路端电压等于电源的电动势的大小二、填空题（共4题）16．如图所示为电源路端电压U与电流I的U-I图像，该直线与纵轴交点的纵坐标表示电源的______ ，斜率的绝对值表示电源的_______。（用汉字表示）17．在如图所示的电路中，电源的电动势为，内电阻为，外电阻为，电键S闭合后，电路中的电流是______A，路端电压是______V。18．某同学用伏安法测量一只干电池的电动势和内阻得出如右图所示的U-I图，从U-I图可知该干电池的电动势E=________V，内阻r=________Ω．19．利用如图甲所示的电路测量电流表mA的内阻。图中、为电阻，、为开关，为电源（此电源两端电压）。（1）根据图甲所给出的电路原理图，在如图乙所示的实物图上连线_______________。（2）已知，。当开关闭合、断开时，电流表读数为；当、均闭合时，电流表读数为。由此可以求出_____（保留两位有效数字）。三、综合题（共4题）20．如图所示，R1=14Ω，R2=9Ω。当开关处于位置1时，电流表读数I1=0.4A；当开关处于位置2时，电流表读数I2=0.6A．求电源的电动势E和内电阻r。21．如图所示，电阻R=4Ω，M是电动机，当k接a时电动机正常工作，此时电流表示数为0.6A，电压表示数为4.8V，当k接b时电流表的示数为1A，求电源电动势和内阻。22．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻的理解其物理本质。一段长为l、电阻率为ρ、横截面积为S的细金属直导线，单位体积内有n个自由电子，电子电荷量为e、质量为m。(1)请根据电流的定义，推导出电流的微观表达式；(2)将上述导线弯成一个闭合圆线圈，若该不带电的圆线圈绕通过圆心且垂直于线圈平面的轴匀速率转动，线圈中不会有电流通过，若线圈转动的线速度大小发生变化，线圈中会有电流通过，这个现象首先由斯泰瓦和托尔曼在1917年发现，被称为斯泰瓦—托尔曼效应。这一现象可解释为：当线圈转动的线速度大小均匀变化时，由于惯性，自由电子与线圈中的金属离子间产生定向的相对运动．取线圈为参照物，金属离子相对静止，由于惯性影响，可认为线圈中的自由电子受到一个大小不变、方向始终沿线圈切线方向的力，该力的作用相当于非静电力的作用。已知某次此线圈匀加速转动过程中，该切线方向的力的大小恒为F。根据上述模型回答下列问：a：求一个电子沿线圈运动一圈，该切线方向的力F做功的大小；b：推导该圆线圈中的电流的表达式。23．电动势为5V的电源与一个阻值是10Ω的电阻构成闭合电路，测得电源两端电压为4V。求：（1）电路中的电流强度；（2）电源的内阻。
参考答案1．B2．B3．C4．B5．D6．B7．D8．C9．B10．D11．A12．A13．C14．D15．A16．电动势    内阻    17．1    1.38    18．1.5    0.5    19．    4.0    20．6V， 1Ω21．6V，2Ω22．(1) ；(2) ，23．（1）0.4A；（2）2.5Ω
