沪科版 (2019)选择性必修 第二册2.5 自感现象与日光灯课后测评

这是一份沪科版 (2019)选择性必修 第二册2.5 自感现象与日光灯课后测评，共11页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

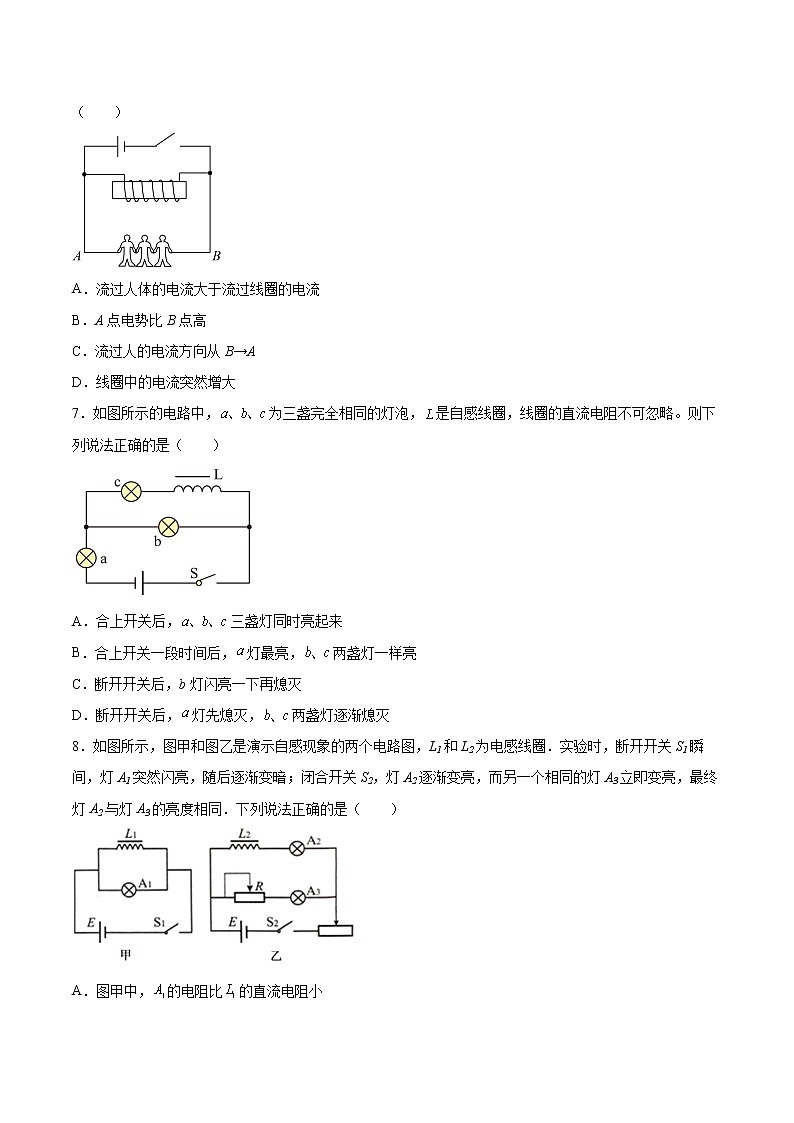

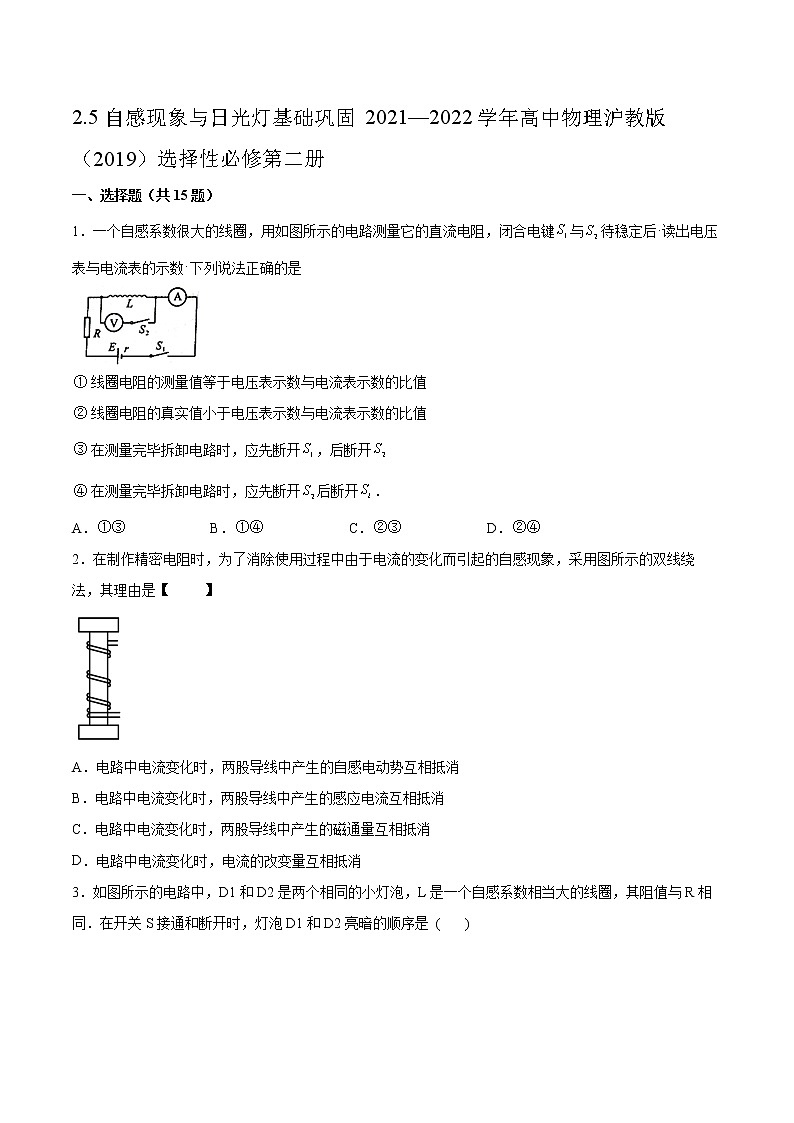

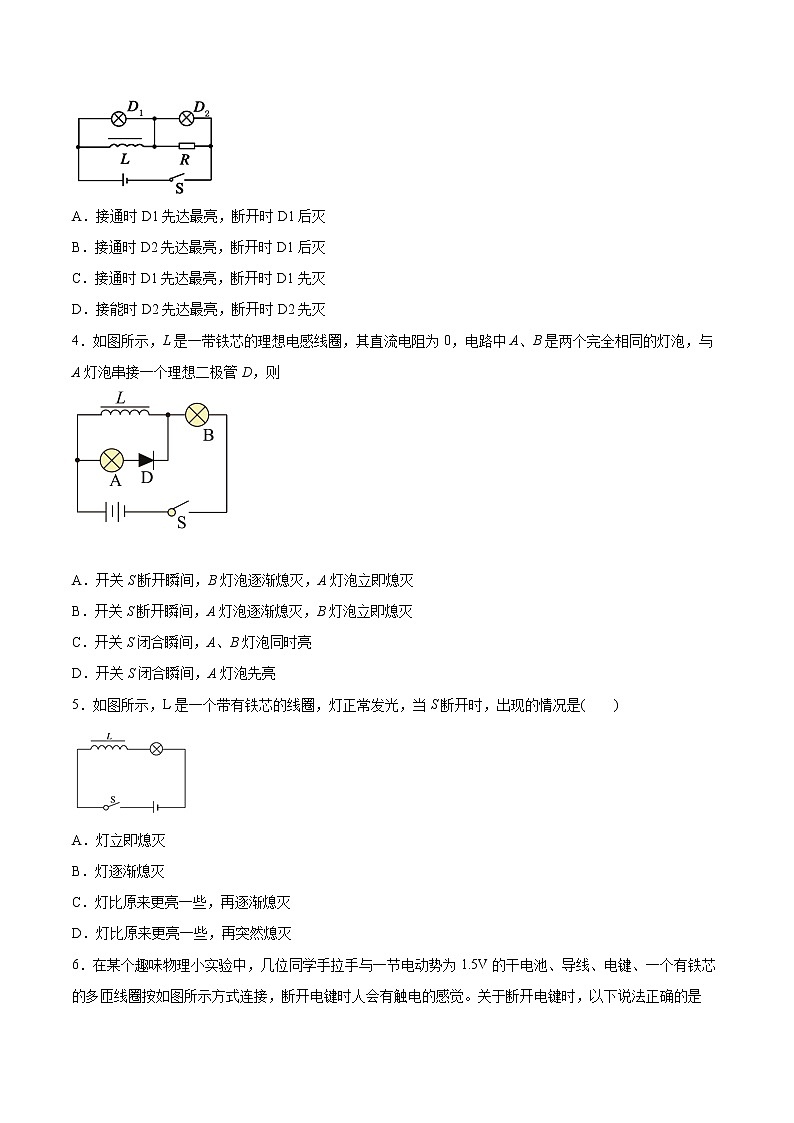

2.5自感现象与日光灯基础巩固2021—2022学年高中物理沪教版（2019）选择性必修第二册一、选择题（共15题）1．一个自感系数很大的线圈，用如图所示的电路测量它的直流电阻，闭合电键与待稳定后读出电压表与电流表的示数下列说法正确的是 线圈电阻的测量值等于电压表示数与电流表示数的比值线圈电阻的真实值小于电压表示数与电流表示数的比值在测量完毕拆卸电路时，应先断开，后断开 在测量完毕拆卸电路时，应先断开后断开．A． B． C． D．2．在制作精密电阻时，为了消除使用过程中由于电流的变化而引起的自感现象，采用图所示的双线绕法，其理由是【          】A．电路中电流变化时，两股导线中产生的自感电动势互相抵消B．电路中电流变化时，两股导线中产生的感应电流互相抵消C．电路中电流变化时，两股导线中产生的磁通量互相抵消D．电路中电流变化时，电流的改变量互相抵消3．如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同．在开关S接通和断开时，灯泡D1和D2亮暗的顺序是 (       ) A．接通时D1先达最亮，断开时D1后灭B．接通时D2先达最亮，断开时D1后灭C．接通时D1先达最亮，断开时D1先灭D．接能时D2先达最亮，断开时D2先灭4．如图所示，L是一带铁芯的理想电感线圈，其直流电阻为0，电路中A、B是两个完全相同的灯泡，与A灯泡串接一个理想二极管D，则 A．开关S断开瞬间，B灯泡逐渐熄灭，A灯泡立即熄灭B．开关S断开瞬间，A灯泡逐渐熄灭，B灯泡立即熄灭C．开关S闭合瞬间，A、B灯泡同时亮D．开关S闭合瞬间，A灯泡先亮5．如图所示，L是一个带有铁芯的线圈，灯正常发光，当S断开时，出现的情况是(　　)A．灯立即熄灭B．灯逐渐熄灭C．灯比原来更亮一些，再逐渐熄灭D．灯比原来更亮一些，再突然熄灭6．在某个趣味物理小实验中，几位同学手拉手与一节电动势为1.5V的干电池、导线、电键、一个有铁芯的多匝线圈按如图所示方式连接，断开电键时人会有触电的感觉。关于断开电键时，以下说法正确的是（　　）A．流过人体的电流大于流过线圈的电流B．A点电势比B点高C．流过人的电流方向从B→AD．线圈中的电流突然增大7．如图所示的电路中，为三盏完全相同的灯泡，是自感线圈，线圈的直流电阻不可忽略。则下列说法正确的是（　　）A．合上开关后，三盏灯同时亮起来B．合上开关一段时间后，灯最亮，两盏灯一样亮C．断开开关后，b灯闪亮一下再熄灭D．断开开关后，灯先熄灭，两盏灯逐渐熄灭8．如图所示，图甲和图乙是演示自感现象的两个电路图，L1和L2为电感线圈．实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终灯A2与灯A3的亮度相同．下列说法正确的是（　　）A．图甲中，的电阻比的直流电阻小B．图甲中，断开开关瞬间，流过的电流方向自右向左C．图乙中，变阻器R连入电路的电阻比的直流电阻大D．图乙中，闭合开关瞬间，中的电流与变阻器R中的电流相等9．如图所示，电阻不计的两根光滑平行金属导轨左端接有一个自感系数很大的线圈L，金属棒MN置于导轨上，并与其保持良好接触．MN中点处通过一平行于导轨的轻质绝缘杆固定，在绝缘杆左端装有一力传感器(图中未画出)，可以显示出MN对绝缘杆施加作用力的情况．直流电源E、电阻R和电键S接在导轨之间，自感线圈L的直流电阻是金属棒MN电阻的一半．关于绝缘杆，下列说法正确的是 A．闭合S，受到向左的拉力，且力传感器示数越来越大B．闭合S，受到向右的压力，且力传感器示数越来越小C．断开S，受到向左的拉力，且力传感器示数越来越小直至为零D．断开S，受到向右的压力，且力传感器示数先突然变大再逐渐减小为零10．如图所示，是自感系数很大的线圈，但其自身的直流电阻几乎为零。和是两个相同的小灯泡，下列说法正确的是（　　）A．闭合开关S后，灯泡A亮度一直保持不变B．闭合开关S后，灯泡A、B同时变亮，最后亮度相同C．闭合开关，电路稳定后，再断开S，灯泡A逐渐变暗，直到不亮D．闭合开关，电路稳定后，再断开S，灯泡B由暗变亮，再逐渐熄灭11．如图所示，A、B、F是三个相同的小灯泡，C为电容器，D为理想二极管（正向电阻为零、反向电阻无穷大），L为电感线圈（自感系数很大、直流电阻为零），下列说法正确的是（　　）A．闭合开关，小灯泡A立即亮B．闭合开关，电路稳定后，小灯泡A、B、F亮度相同C．电路稳定后，断开开关，小灯泡B会闪亮一下D．电路稳定后，断开开关，小灯泡A立即熄灭12．如图所示，灯泡A、B的规格相同，电感线圈L的自感系数足够大且直流电阻可忽略，G为电流传感器。下列说法正确的是（     ） A．S闭合瞬间，A、B同时亮，然后都逐渐变暗最后熄灭B．S闭合瞬间，B先亮，A逐渐变亮，最后A、B一样亮C．S断开瞬间，A、B均立即熄灭D．S断开瞬间，G中电流突然增大，且方向向左13．如图电路中，电灯A、B完全相同，带铁芯的线圈L的电阻可忽略，下列说法中正确的是A．在S闭合瞬间，A、B同时发光，接着A熄灭，B更亮B．在S闭合瞬间，A不亮，B立即亮C．在电路稳定后再断开S的瞬间，通过A灯电流方向为a→bD．在电路稳定后再断开S的瞬间，B闪烁一下然后逐渐熄灭14．如图所示电路中，灯泡A、B的规格相同，电感线圈L的自感系数足够大且电阻可忽略．下列关于此电路的说法中正确的是 A．S断开后的瞬间，A立即熄灭，B逐渐变暗最后熄灭B．S断开后的瞬间，B立即熄灭，A闪亮一下后熄灭C．S闭合后的瞬间，A先亮，然后A变暗最后熄灭D．S闭合后的瞬间，B先亮，A逐渐变亮，最后A、B一样亮15．如图所示，两个完全相同的灯泡a、b分别与自感系数很大的线圈L和定值电阻R组成电路（线圈L的直流电阻与定值电阻R的阻值相等），闭合开关S，待电路稳定后两灯均正常发光．下列说法正确的是   A．闭合开关瞬间，通过a灯和b灯的电流相等B．闭合开关后，a灯逐渐变亮，b灯立即变亮C．闭合开关，待电路稳定后断开开关，通过b灯的电流方向不变D．闭合开关，待电路稳定后断开开关，a灯逐渐变暗，b灯先闪一下再变暗二、填空题（共4题）16．如图所示为演示自感现象的实验电路，、为完全相同的小灯泡，当闭合开关S时_____（选填“”或“”）先亮；当断开开关S时两灯泡_____（选填“同时”或“不同时”）熄灭。17．如图所示是一演示实验的电路图，图中L是一带铁芯的线圈，A是一灯泡，起初，开关处于闭合状态，电路是接通的，现将开关断开，则在开关断开的瞬间，a、b两点电势相比，_______（填“＞”或“＜”)。18．如图所示，A1与A2是两只相同的电流表，自感线圈L的直流电阻和R相等，开关S闭合的瞬间，A1的示数___于A2的示数，开关S闭合稳定后，A1的示数___于A2的示数，S断开的瞬间，A1的示数___于A2的示数．（填“大”、 “小”、“等”）． 19．小红用如图甲所示的装置探究“影响感应电流方向的因素”，螺线管与电流计构成闭合电路，条形磁铁N极朝下，请回答下列问题：（1）要想使电流计指针发生偏转，即有感应电流产生，小红进行了以下四种操作，其中可行的是(       )A．螺线管不动，磁铁静止放在螺线管中B．螺线管不动，磁铁插入或拔出螺线管C．磁铁与螺线管保持相对静止，一起匀速向上运动D．磁铁与螺线管保持相对静止，一起在水平面内做圆周运动（2）在（1）的研究中，小红发现电流计指针偏转方向会有不同，也就是感应电流方向不同，根据（1）中的操作，则感应电流方向与下列哪些因素有关(       )A．螺线管的匝数             B．磁铁的磁性强弱             C．磁铁运动的方向             D．磁铁运动的速度大小（3）小红又将实验装置改造，如图乙所示，螺线管A经过滑动变阻器与开关、电池相连构成直流电路；螺线管B与电流计构成闭合电路，螺线管B套在螺线管A的外面，为了探究影响感应电流方向的因素，闭合开关后，以不同速度移动滑动变阻器的划片，观察指针摆动情况：由此实验可以得出恰当的结论是(       )A．螺线管A的磁性变强或变弱影响指针摆动幅度大小B．螺线管A的磁性变强或变弱不会影响指针摆动方向C．螺线管A的磁性强弱变化快慢影响指针摆动幅度大小D．螺线管A的磁性强弱变化快慢影响指针摆动方向（4）在（3）的研究中，完成实验后未断开开关，也未把A、B两螺线管和铁芯分开设置，在拆除电路时突然被电击了一下，则被电击原因是在拆除_________（选填“A”或“B”）螺线管所在电路时发生了_______（选填“自感”或“互感”）现象。三、综合题（共4题）20．如图所示，a．b灯分别标有“36V  40W”和“36V　25W”，闭合电键，调节R，能使a．b都正常发光断开电键后重做实验，电键闭合后看到的现象是什么？稳定后哪只灯较亮？再断开电键，又将看到什么现象？21．按照图连接电路．（1）开关S接通时，灯泡1和2的发光情况有什么不同？ （2）利用已学知识解释该现象。22．电子设备中常要用一种没有电感的精密电阻，它是用一根电阻线对折后绕制（双线并绕法）成的线圈，如图所示。为什么这种结构的电阻会没有电感呢？23．如图所示，线圈L的自感系数很大，先闭合开关使灯泡发光，然后断开开关．（1）开关断开前后，流过灯泡的电流方向相同吗？（2）在开关断开过程中，有时灯泡闪亮一下再熄灭，有时灯泡只会缓慢变暗直至熄灭，请分析上述两种现象发生的原因是什么？
参考答案：1．B2．C3．A4．C5．A6．C7．D8．B9．D10．D11．C12．D13．A14．B15．B16．     A2     同时17．＜18．     大     等     等19．     B     C     C     A     自感20．电键闭合后看到的现象是b立刻变亮，a逐渐变亮；稳定后a灯比较亮．再断开电键，将看到a逐渐熄灭；同时b灯将闪亮一下后再逐渐熄灭．21．（1）灯泡2立即发光，而灯泡1是逐渐亮起来的．（2）接通电源的瞬间，电流增加，线圈L中产生感应电动势．根据楞次定律，感应电动势会阻碍电流的增加，所以灯泡1慢慢地亮起来．22．双线并绕法中两根线的电流大小相等方向相反，两根线产生的磁场也大小相同，方向相反，相互叠加后抵消。23．（1）S闭合时，流过灯泡A中的电流方向向左，S断开瞬间，流过灯泡A中的电流方向向右，所以开关S断开前后，流过灯泡的电流方向相反．（2）在开关断开后灯泡又闪亮一下的原因是：灯泡断电后自感线圈中产生的感应电流比开关断开前流过灯泡的电流大．要想使灯泡闪亮一下再熄灭，就必须使自感线圈的直流电阻小于与之并联的灯泡电阻．而当线圈直流电阻大于或等于灯泡电阻时，灯泡只会缓慢变暗直至熄灭．
