高中物理沪科版 (2019)选择性必修 第二册4.2 电磁振荡和电磁波课后复习题

这是一份高中物理沪科版 (2019)选择性必修 第二册4.2 电磁振荡和电磁波课后复习题，共9页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

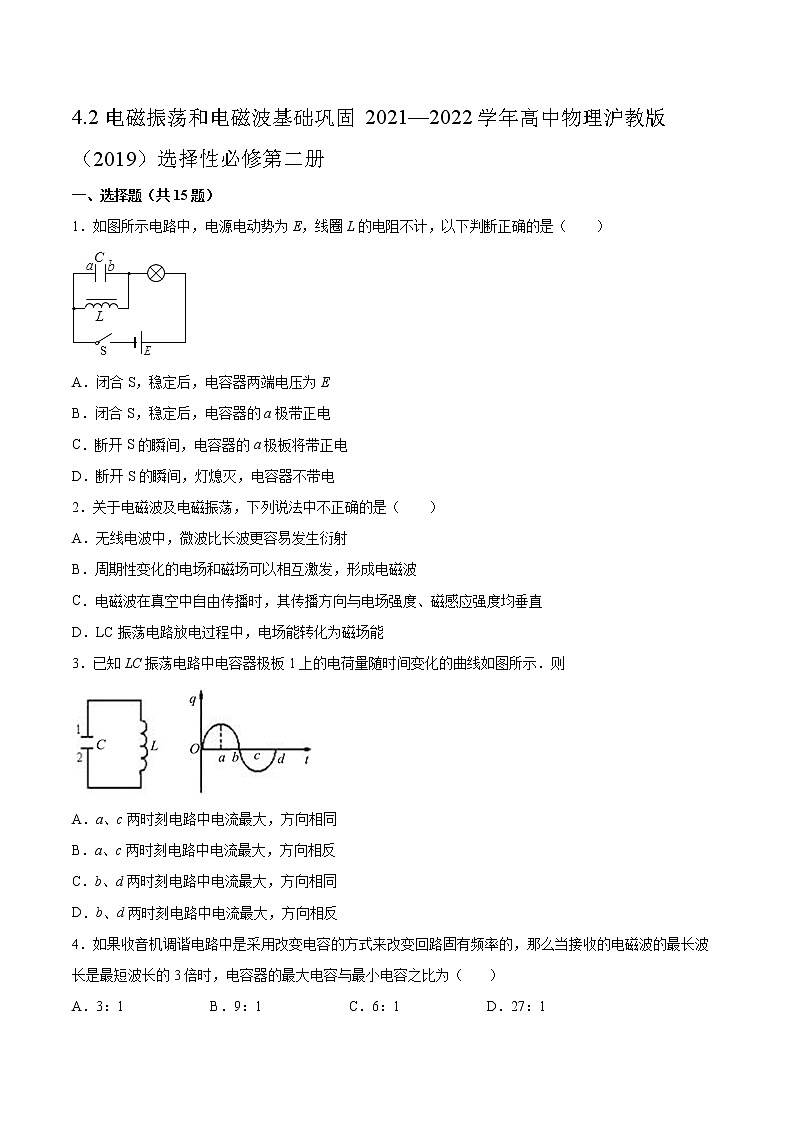

1．如图所示电路中，电源电动势为E，线圈L的电阻不计，以下判断正确的是（ ）
A．闭合S，稳定后，电容器两端电压为E
B．闭合S，稳定后，电容器的a极带正电
C．断开S的瞬间，电容器的a极板将带正电
D．断开S的瞬间，灯熄灭，电容器不带电
2．关于电磁波及电磁振荡，下列说法中不正确的是（ ）
A．无线电波中，微波比长波更容易发生衍射
B．周期性变化的电场和磁场可以相互激发，形成电磁波
C．电磁波在真空中自由传播时，其传播方向与电场强度、磁感应强度均垂直
D．LC振荡电路放电过程中，电场能转化为磁场能
3．已知LC振荡电路中电容器极板1上的电荷量随时间变化的曲线如图所示．则
A．a、c两时刻电路中电流最大，方向相同
B．a、c两时刻电路中电流最大，方向相反
C．b、d两时刻电路中电流最大，方向相同
D．b、d两时刻电路中电流最大，方向相反
4．如果收音机调谐电路中是采用改变电容的方式来改变回路固有频率的，那么当接收的电磁波的最长波长是最短波长的3倍时，电容器的最大电容与最小电容之比为（ ）
A．3：1B．9：1C．6：1D．27：1

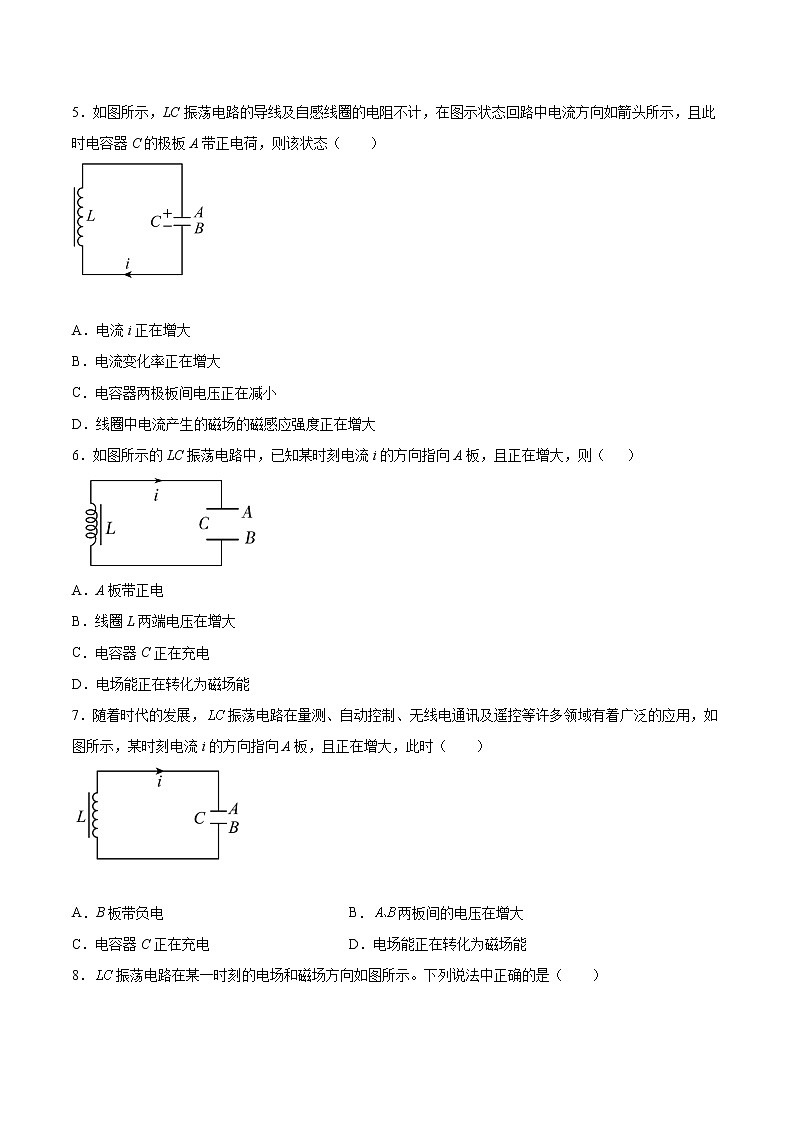

5．如图所示，LC振荡电路的导线及自感线圈的电阻不计，在图示状态回路中电流方向如箭头所示，且此时电容器C的极板A带正电荷，则该状态（ ）
A．电流i正在增大
B．电流变化率正在增大
C．电容器两极板间电压正在减小
D．线圈中电流产生的磁场的磁感应强度正在增大
6．如图所示的LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，则（ ）

A．A板带正电
B．线圈L两端电压在增大
C．电容器C正在充电
D．电场能正在转化为磁场能
7．随着时代的发展，振荡电路在量测、自动控制、无线电通讯及遥控等许多领域有着广泛的应用，如图所示，某时刻电流i的方向指向A板，且正在增大，此时（ ）
A．B板带负电B．两板间的电压在增大
C．电容器C正在充电D．电场能正在转化为磁场能

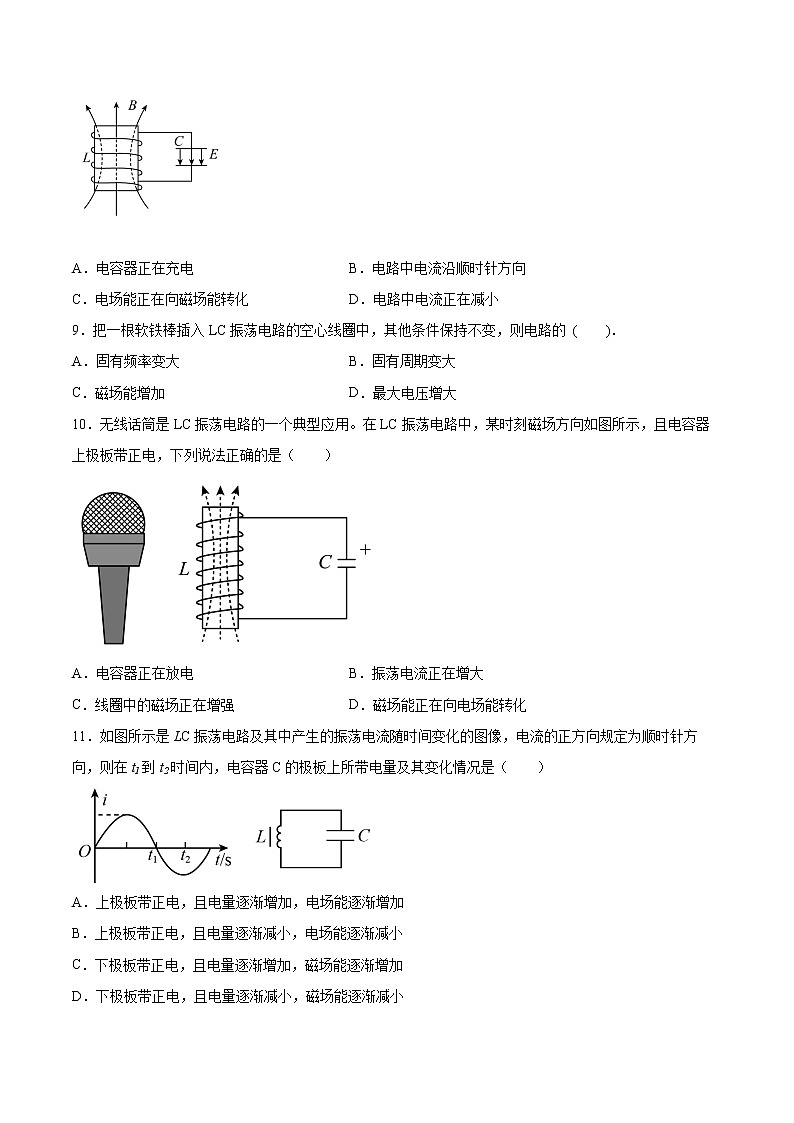

8．振荡电路在某一时刻的电场和磁场方向如图所示。下列说法中正确的是（ ）
A．电容器正在充电B．电路中电流沿顺时针方向
C．电场能正在向磁场能转化D．电路中电流正在减小
9．把一根软铁棒插入LC振荡电路的空心线圈中，其他条件保持不变，则电路的 ( )．
A．固有频率变大B．固有周期变大
C．磁场能增加D．最大电压增大
10．无线话筒是LC振荡电路的一个典型应用。在LC振荡电路中，某时刻磁场方向如图所示，且电容器上极板带正电，下列说法正确的是（ ）
A．电容器正在放电B．振荡电流正在增大
C．线圈中的磁场正在增强D．磁场能正在向电场能转化
11．如图所示是LC振荡电路及其中产生的振荡电流随时间变化的图像，电流的正方向规定为顺时针方向，则在t1到t2时间内，电容器C的极板上所带电量及其变化情况是（ ）
A．上极板带正电，且电量逐渐增加，电场能逐渐增加
B．上极板带正电，且电量逐渐减小，电场能逐渐减小
C．下极板带正电，且电量逐渐增加，磁场能逐渐增加
D．下极板带正电，且电量逐渐减小，磁场能逐渐减小
12．如图所示的LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，则（ ）

A．A板带正电
B．线圈L两端电压在增大
C．电容器C正在充电
D．电场能正在转化为磁场能
13．如图所示为某时刻LC振荡电路所处的状态，其振荡周期为，则（ ）
A．该时刻振荡电流i在增大
B．该时刻极板间的电场强度在减小
C．振荡过程中电场能与磁场能的转化周期为
D．振荡过程中线圈内磁感应强度的变化周期为
14．有“中国天眼”美誉的FAST是目前世界最大口径的射电望远镜，它是一种用于接收和研究天体发射的电磁波的特殊装置.下列有关电磁波的说法，正确的是（ ）
A．恒定电场可以在其周围产生电磁波
B．麦克斯韦用实验证实了电磁波的存在
C．电磁波的传播不需要介质
D．电磁波具有能量，但没有质量
15．LC振荡电路如图所示，已知C=9µF、L=10mH，开关S断开时电容器极板间有一带电油滴恰好处于静止状态，t=0时将开关S闭合，已知油滴始终没有碰到两板，则（ ）
A．t=×10-4s时电路电流减小B．t=3π×10-4s时磁场能最大
C．t=3π×10-4s时油滴加速度最大D．油滴将以初始位置为平衡位置做简谐运动
二、填空题（共3题）
16．甲、乙两图中电容器的电容都是C=4×10-6F，自感线圈的直流电阻不计，自感线圈的自感系数都是L=9×10-4H，甲图中开头S先接a端，充电结束后将开关S扳到b端；乙图中开关S先闭合，稳定后断开。甲、两图中LC回路开始电磁振荡后的t=3.14×10-4s时刻，电容器C1正在___________（选填“充电”或“放电”），电容器C1的上极板带___________（选填“正电”或“负电”）；自感线圈L2中的电流方向为___________（选填“向左”或“向右”），自感线圈L2中的磁场能正在___________（选填“增大”或“减小”）。
17．在如图所示的电路中，电容器的电容为C=4×10-6F，线圈的电阻可以忽略，电感H。闭合电键S，稳定后断开，图中LC回路开始电磁振荡，振荡开始后，电容器C的上极板正在_____电（选填“充”或“放”），带_____电（选填“正”或“负”），线圈中电流的方向向_______（选填“上”或“下”），磁场能正在__________（选填“增大”或“减小”）。
18．在LC振荡电路中，如果已知电容C，并测得电路的固有振荡周期为T，即可求得电感L为了提高测量精度，需多次改变C值并测得相应的T值，现将测得的六组数据标示在以C为横坐标，为纵坐标的坐标纸上，如图中用“×”表示的点。
(1)T、L、C的关系为______；
(2)根据图中给出的数据点作出与C的关系图线______；
(3)求得L的值是______。
三、综合题（共4题）
19．在某时刻的LC振荡电路中，电容器中的电场方向和线圈中的磁场方向如图所示。此时电容器在充电还是放电？电路中电流在增大还是减小？为什么？
20．回旋加速器中的磁感应强度为B，被加速的粒子的电荷量为q，质量为m，用振荡器作为带电粒子加速的交流高频电源，电感L和电容C的数值应该满足什么条件？
21．如图所示，线圈的自感系数0.1H，电容器的电容40，电阻R的阻值3Ω，电源电动势1.5V，内阻不计。闭合开关S，待电路达到稳定状态后断开开关S，电路中将产生电磁振荡。如果规定线圈中的电流方向从a到b为正，断开开关的时刻，请画出电感线圈中电流I随时间t变化的图像，并标明关键点的坐标值。
22．图中正弦曲线表示LC振荡电路中电流随时间表化的图像，若以回路中顺时针方向为电流正方向，以电容器上方极板带正电时极板上电压为正，请在图中坐标中画出电容器极板上电压变化曲线的示意图．
参考答案：
1．C
2．A
3．D
4．B
5．B
6．D
7．D
8．C
9．B
10．D
11．B
12．D
13．C
14．C
15．C
16． 充电 正电 向左 增大
17． 充电 正 下 增大
18． （都算对）
19．放电；增大；
用安培定则可知回路中的电流方向为顺时针方向，而上极板是正极板，所以这时电容器正在放电；因为放电过程电场能减小，所以磁场能增大，电流在增大。
20．
21．
22．如图;
