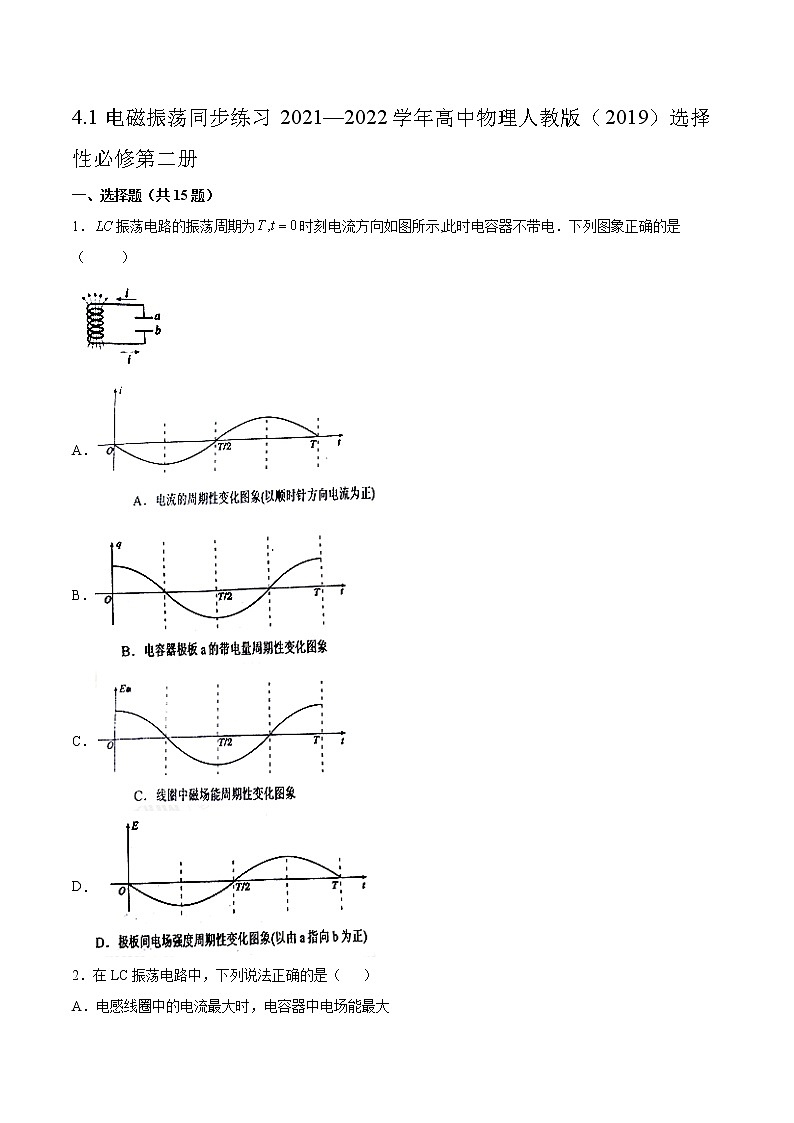

4.1电磁振荡同步练习2021—2022学年高中物理人教版（2019）选择性必修第二册一、选择题（共15题）1．振荡电路的振荡周期为时刻电流方向如图所示,此时电容器不带电．下列图象正确的是（     ）A．B．C．D．2．在LC振荡电路中，下列说法正确的是（   ）A．电感线圈中的电流最大时，电容器中电场能最大B．电容器两极板间电压最大时，线圈中磁场能最大C．在一个周期内，电容器充电一次，放电一次D．在一个周期时间内，电路中的电流方向改变两次3．如图所示为某时刻 LC 振荡电路所处的状态，则该时刻(       )A．振荡电流 i 在增大 B．电容器正在放电C．磁场能正在向电场能转化 D．极板间的场强在减小4．如图所示，LC振荡电路在某时刻的振荡电流i的方向如箭头所示，下列判断正确的是（　　）A．若电流i正在增大，则线圈的自感电动势在减小B．若电流i正在增大，则电容器里的电场方向向下C．若电流i正在减小，则线圈的磁场能在增强D．若电流i正在减小，则电容器上极板带负电5．在如图甲所示的振荡电路中，电容器极板间电压随时间变化的规律如图乙所示，规定电路中振荡电流逆时针方向为正方向，则电路中振荡电流随时间变化的图像是（　　） A． B． C． D．6．在LC振荡电路中，某时刻的磁场方向如图所示，下列说法正确的是（　　）A．若磁场正在减弱，则电容器上极板带负电B．若电容器正在放电，则电容器上极板带正电C．若电容器上极板带正电，则线圈中的电流正在增大D．若在电容器极板间插入电介质，则电路的振荡频率会减小7．LC振荡电路中，某时刻线圈中磁场方向如图所示，已知此时电流正在减小，则下列说法中正确的是（）A．电容器正在放电，且上极板带正电B．电容器正在充电，且下极板带正电C．LC振荡电路中电场能正在减小，磁场能正在增大D．线圈中感应电动势正在减小8．把一根软铁棒插入LC振荡电路的空心线圈中，其他条件保持不变，则电路的 (　　)．A．固有频率变大 B．固有周期变大C．磁场能增加 D．最大电压增大9．当LC振荡电路中的电流达到最大值时，电感L中磁场的磁感应强度B和电容器C中电场的场强E是（　　）A．B和E都达到最大值B．B和E都为零C．B达到最大值而E为零D．B为零而E达到最大值10．如图所示是LC振荡电路某时刻的情况，以下说法正确的是（　　）A．此时电路中电流等于零B．电容器正在充电C．电感线圈中的电流正在增大D．电容器两极板间的电场能正在减小11．在LC振荡电路中，某时刻线圈中的磁场和电容器中的电场如图所示，则此时刻（       ）A．电容器正在放电B．振荡电流正在减小C．线圈中的磁场最强D．磁场能正在向电场能转化12．如图所示的振荡电路中，某时刻电容器上下极板带电情况和线圈中的磁场方向如图所示，则此时（　　）A．电容器正在充电B．线圈中的自感电动势在减小C．磁场能正在转化为电场能D．在线圈中插入铁芯，可以增大电路的振荡频率13．图甲中通过点电流（向右为正）的变化规律如图乙所示，则（       ）A．间，电容器正在充电B．间，电容器上极板带正电C．内，点的电势比点的电势高D．内，磁场能转化为电场能14．如图甲电路中，是电阻不计的电感器，是电容器，闭合开关，待电路达到稳定状态后，再断开开关，电路中将产生电磁振荡，如果规定电感器中的电流方向从到为正，断开开关的时刻为，那么图乙中能正确表示电感器中的电流随时间变化规律的是（       ） A． B．C． D．15．不计电阻的线圈L和电容为C的电容器如图连接，开关S先闭合，等电路稳定后，于时开关断开，时LC回路中电容器下极板带正电，且电荷量第一次达到最大值。则（　　）A．时线圈的感应电动势最大B．LC回路的周期为C．电容器所带电荷量最大时LC回路电流最大D．时回路中电流沿逆时针方向二、填空题（共4题）16．如图LC振荡回路中振荡电流的周期T=2×10﹣2s．自振荡电流沿反时针方向达最大值时开始计时，当t=3.4×10﹣2s时，电容器正处于________状态（填“充电”、“放电”、“充电完毕”或“放电完毕”）．这时电容器的上极板________（填“带正电”、“带负电”或“不带电”）．17．判断下列说法的正误．（1）LC振荡电路的电容器放电完毕时，回路中磁场能最小，电场能最大．(    )（2）LC振荡电路的电容器极板上电荷量最多时，电场能最大．(    )（3）LC振荡电路中电流增大时，电容器上的电荷一定减少．(    )（4）LC振荡电路的电流为零时，线圈中的自感电动势最大．(    )（5）LC振荡电路中，电容器的某一极板，从带最多的正电荷放电到这一极板带最多的负电荷为止，这一段时间为一个周期．(    )18．如图为振荡电路在某时刻的电容器的带电情况和电感线圈中磁感线方向情况，由图可知电容器在___________（选填“放”或“充”）电，电感线圈中的电流在___________（选填“增大”“减小”或“不变”），如果振荡电流的周期为π×10-4 s，电容为C=250 μF，则自感系数L=___________。19．在LC振荡电路中，如果已知电容C，并测得电路的固有振荡周期为T，即可求得电感L为了提高测量精度，需多次改变C值并测得相应的T值，现将测得的六组数据标示在以C为横坐标，为纵坐标的坐标纸上，如图中用“×”表示的点。(1)T、L、C的关系为______；(2)根据图中给出的数据点作出与C的关系图线______；(3)求得L的值是______。三、综合题（共4题）20．中央人民广播电台是9套无线广播节目综合名称，九套节目对不同地区的频率不同。比如第一套节目“中国之声”，北京地区调频106.1兆赫。已知真空中的光速c=3×108m/s。则（计算结果保留两位有效数字）（1）求“中国之声”电台发出的电磁波波长；（2）如果收音机的接收装置是由LC电路组成，该接收装置里的线圈自感系数L=4mH，此时产生电谐振的电容多大？21．如图所示的电路（1）如果仅更换电感L更大的线圈，将开关S掷向1，先给电容器充电，再将开关掷向2，电容器通过线圈放电，线圈因自感现象产生的自感电动势是否更大？“阻碍”作用是否也更大？由于延缓了振荡电流的变化，振荡周期T会怎样变化？（2）如果仅更换电容C更大的电容器，将开关S掷向1，先给电容器充电，电容器的带电荷量是否增大？再将开关掷向2，电容器通过线圈放电，放电时间是否相应地变长？振荡周期T是否变长？22．实验室里有一水平放置的平行板电容器，知道其电容．在两板带有一定电荷时，发现一粉尘恰好静止在两板间．手头上还有一个自感系数的电感器，现连成如图所示电路，试分析以下两个问题：（1）从闭合时开始计时，经过时，电容器内粉尘的加速度大小是多少？（2）当粉尘的加速度为多大时，线圈中电流最大？23．图中正弦曲线表示LC振荡电路中电流随时间表化的图像，若以回路中顺时针方向为电流正方向，以电容器上方极板带正电时极板上电压为正，请在图中坐标中画出电容器极板上电压变化曲线的示意图．
参考答案：1．D2．D3．C4．A5．D6．D7．B8．B9．C10．B11．A12．B13．C14．C15．A16．     充电     正电17．     错误     正确     正确     正确     错误18．     充     减小     10-5H19．            （都算对）20．（1）2.83m；（2）5.6×10-16F21．（1）自感电动势更大；“阻碍”作用更大；周期变长；（2）带电荷量增大；放电时间变长；周期变长22．（1）（2）23．如图;
