高中物理粤教版 (2019)必修 第三册第四节 电阻的串联和并联测试题

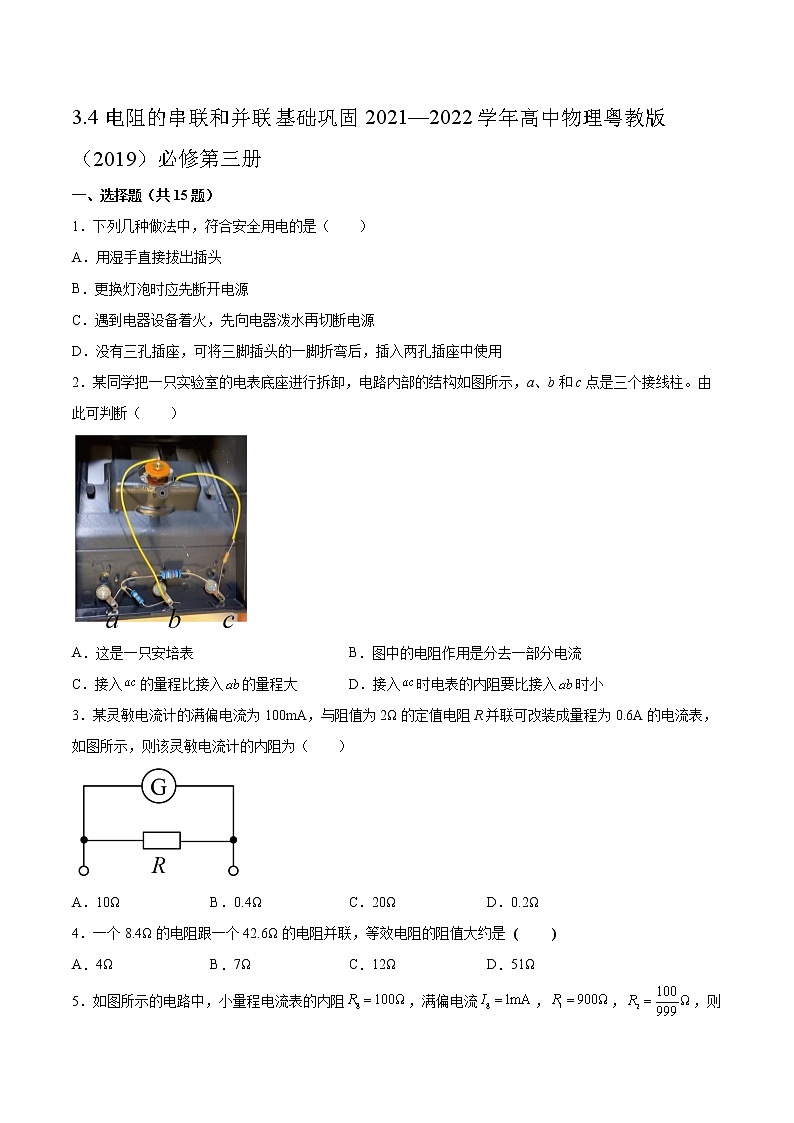

3.4电阻的串联和并联基础巩固2021—2022学年高中物理粤教版（2019）必修第三册

一、选择题（共15题）

1．下列几种做法中，符合安全用电的是（　　）

A．用湿手直接拔出插头

B．更换灯泡时应先断开电源

C．遇到电器设备着火，先向电器泼水再切断电源

D．没有三孔插座，可将三脚插头的一脚折弯后，插入两孔插座中使用

2．某同学把一只实验室的电表底座进行拆卸，电路内部的结构如图所示，a、b和c点是三个接线柱。由此可判断（　　）

A．这是一只安培表 B．图中的电阻作用是分去一部分电流

C．接入的量程比接入的量程大 D．接入时电表的内阻要比接入时小

3．某灵敏电流计的满偏电流为100mA，与阻值为2Ω的定值电阻R并联可改装成量程为0.6A的电流表，如图所示，则该灵敏电流计的内阻为（　　）

A．10Ω B．0.4Ω C．20Ω D．0.2Ω

4．一个8.4Ω的电阻跟一个42.6Ω的电阻并联，等效电阻的阻值大约是 (     )

A．4Ω B．7Ω C．12Ω D．51Ω

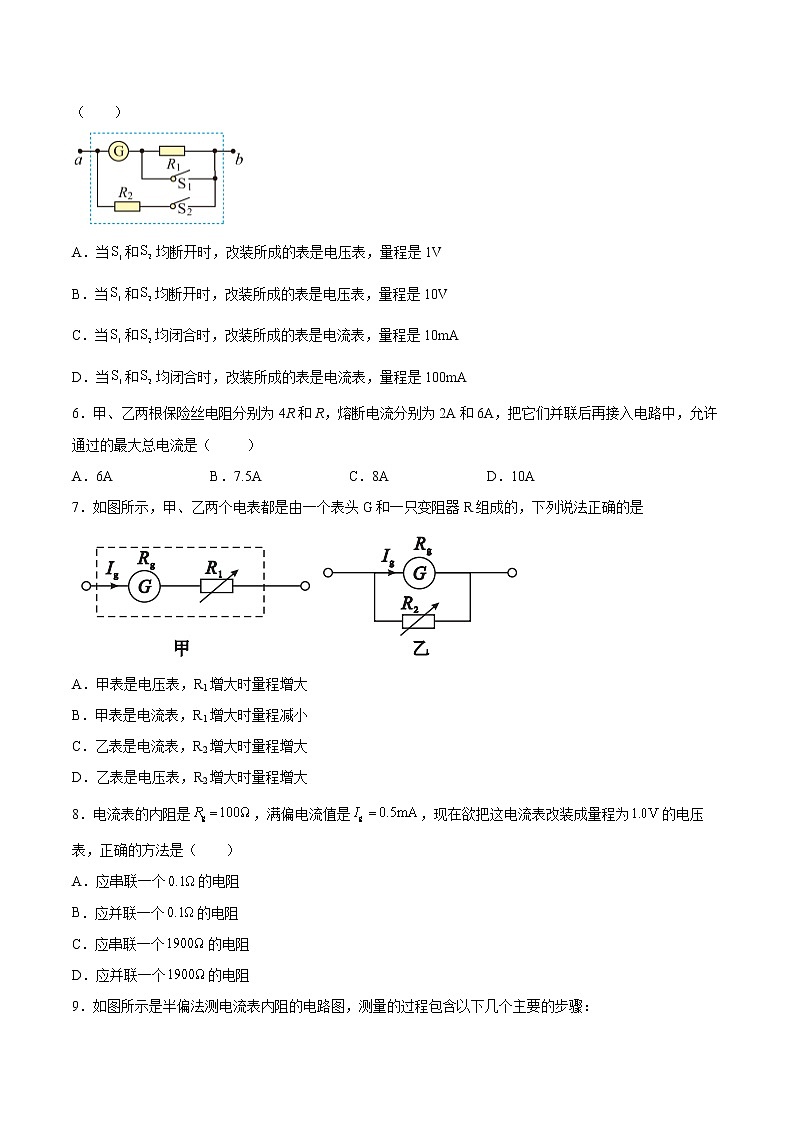

5．如图所示的电路中，小量程电流表的内阻，满偏电流，，，则（　　）

A．当和均断开时，改装所成的表是电压表，量程是1V

B．当和均断开时，改装所成的表是电压表，量程是10V

C．当和均闭合时，改装所成的表是电流表，量程是10mA

D．当和均闭合时，改装所成的表是电流表，量程是100mA

6．甲、乙两根保险丝电阻分别为4R和R，熔断电流分别为2A和6A，把它们并联后再接入电路中，允许通过的最大总电流是（     ）

A．6A B．7.5A C．8A D．10A

7．如图所示，甲、乙两个电表都是由一个表头G和一只变阻器R组成的，下列说法正确的是

A．甲表是电压表，R1增大时量程增大

B．甲表是电流表，R1增大时量程减小

C．乙表是电流表，R2增大时量程增大

D．乙表是电压表，R2增大时量程增大

8．电流表的内阻是，满偏电流值是，现在欲把这电流表改装成量程为的电压表，正确的方法是（　　）

A．应串联一个的电阻

B．应并联一个的电阻

C．应串联一个的电阻

D．应并联一个的电阻

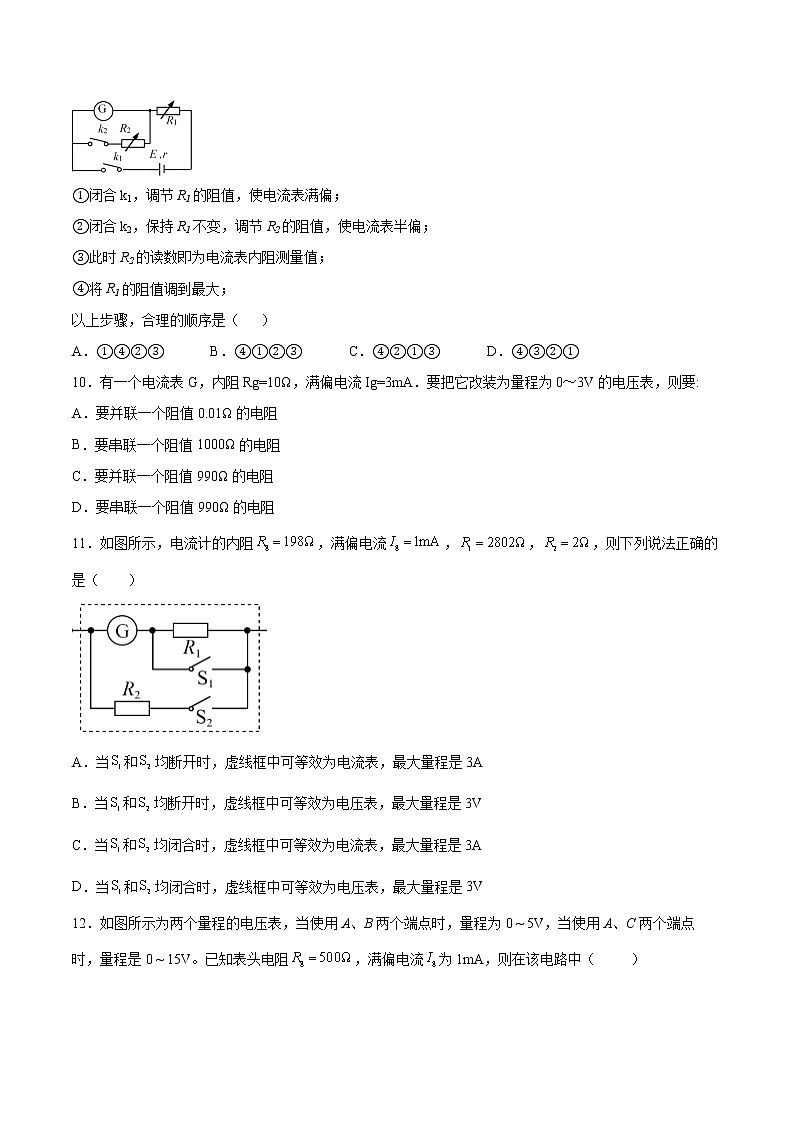

9．如图所示是半偏法测电流表内阻的电路图，测量的过程包含以下几个主要的步骤：

①闭合k1，调节R1的阻值，使电流表满偏；

②闭合k2，保持R1不变，调节R2的阻值，使电流表半偏；

③此时R2的读数即为电流表内阻测量值；

④将R1的阻值调到最大；

以上步骤，合理的顺序是（   ）

A．①④②③ B．④①②③ C．④②①③ D．④③②①

10．有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA．要把它改装为量程为0～3V的电压表，则要:

A．要并联一个阻值0.01Ω的电阻

B．要串联一个阻值1000Ω的电阻

C．要并联一个阻值990Ω的电阻

D．要串联一个阻值990Ω的电阻

11．如图所示，电流计的内阻，满偏电流，，，则下列说法正确的是（　　）

A．当和均断开时，虚线框中可等效为电流表，最大量程是3A

B．当和均断开时，虚线框中可等效为电压表，最大量程是3V

C．当和均闭合时，虚线框中可等效为电流表，最大量程是3A

D．当和均闭合时，虚线框中可等效为电压表，最大量程是3V

12．如图所示为两个量程的电压表，当使用A、B两个端点时，量程为0 ~ 5V，当使用A、C两个端点时，量程是0 ~ 15V。已知表头电阻，满偏电流为1mA，则在该电路中（     ）

A．起分流作用，保护表头 B．起分流作用，保护表头

C．起分压作用， D．起分压作用，

13．一电流表的满偏电流为1mA，内阻为300Ω要把它改装成一个量程为0~0.6A的电流表，则应在电流表旁（　　）

A．并联一个阻值约为60Ω的电阻

B．并联一个阻值约为0.5Ω的电阻

C．串联一个阻值约为60Ω的电阻

D．串联一个阻值约为0.5Ω的电阻，

14．如图所示，电流计的内阻Rg=98Ω，满偏电流Ig=1mA，R1=902Ω，R2=2Ω，则下列说法正确的是（　　）

A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1A

B．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是1V

C．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1A

D．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是1V

15．磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程。已知某一表头G，内阻Rg＝30Ω，满偏电流Ig＝5mA，要将它改装为量程为0~3A的电流表，所做的操作是（　　）

A．串联一个570Ω的电阻 B．并联一个0.01Ω的电阻

C．串联一个270Ω的电阻 D．并联一个0.05Ω的电阻

二、填空题（共4题）

16．关于电流表、电压表的改装：

（1）有一个满偏电流为100mA的毫安表，电表内阻为9Ω，现将该毫安表的量程扩大至0.6A，则应并联一个阻值为_____Ω的电阻。

（2）如图所示为一双量程电压表的示意图，已知电流表G的量程为0~10mA，内阻为60Ω，图中串联的分压电阻R1=440Ω，则R2=_____Ω。

17．在如图所示的电路中，小量程电流表G的内阻，满偏电流，，。

（1）当和均断开时，改装后的表是___________（填电流表或电压表），量程为___________。

（2）当和均闭合时，改装后的表是___________（填电流表或电压表），量程为___________。

18．电流表和电压表都是由小量程的电流表（表头）改装成的。请回答下面问题：

（1）电流表G（表头）有三个主要参数，满偏电流（Ig）、满偏电压（Ug）、内阻（Rg），它们间的关系是____________ （请用题目所给字母作答）。

（2）把小量程的电流表改装成较大量程的电压表需________（填写“串联”或“并联”）一个电阻；把小量程的电流表改装成较大量程的电流表需_________ （填写“串联”或“并联”）一个电阻。

19．如图所示，将一个电流表G和另一个电阻连接可以改装成伏特表或安培表，则甲图对应的是________表，要使它的量程加大，应使R1________（填“增大”或“减小”）；一个电流表满偏电流Ig＝3mA，内阻Rg＝10Ω，串联一个9990Ω的电阻，改装成一个________表，则该表在满偏处应标________。

三、综合题（共44题）

20．在如图所示的电路中，电源为电路提供的电压，电流表允许通过的最大电流，电压表两端允许加的最大电压，两电表均为理想电表，定值电阻。闭合开关，调节电阻箱的阻值，为了保证两电表均不被烧坏，则电阻箱的调节范围为多少？

21．如图所示是一个0~0.1A~1A双量程的电流表。已知表头的内阻Rg为500Ω，满偏电流Ig为1mA。

(1)使用A、B两个端点时量程为多少？

(2)求图中R1、R2的阻值（保留最简分数）。

22．已知电流表的内阻Rg=100Ω，满偏电流Ig=5mA。

（1）要把它改装成量程是6V的电压表，应串联多大的电阻？

（2）要把它改装成量程是3A的电流表，应并联多大的电阻（保留3位有效数字）？

23．某电路由电源、两只小灯泡和两个开关组成，当接通开关S1，断开S2，两只灯泡都不太亮；当接通开关S1和S2，一只灯泡很亮，另一只灯泡不亮；当断开开关S1，两只灯泡都不亮。请画出该电路图。

参考答案：

1．B

2．C

3．A

4．B

5．A

6．B

7．A

8．C

9．B

10．D

11．B

12．C

13．B

14．B

15．D

16．     1.8     1000

17．     电压表          电流表

18．     Ug=IgRg     串联     并联

19．     安培表     减小     伏特表     30V

20．

21．(1)接A、B时的量程为1A；(2)，

22．（1）1100Ω；（2）0.167Ω

23．

如图所示
