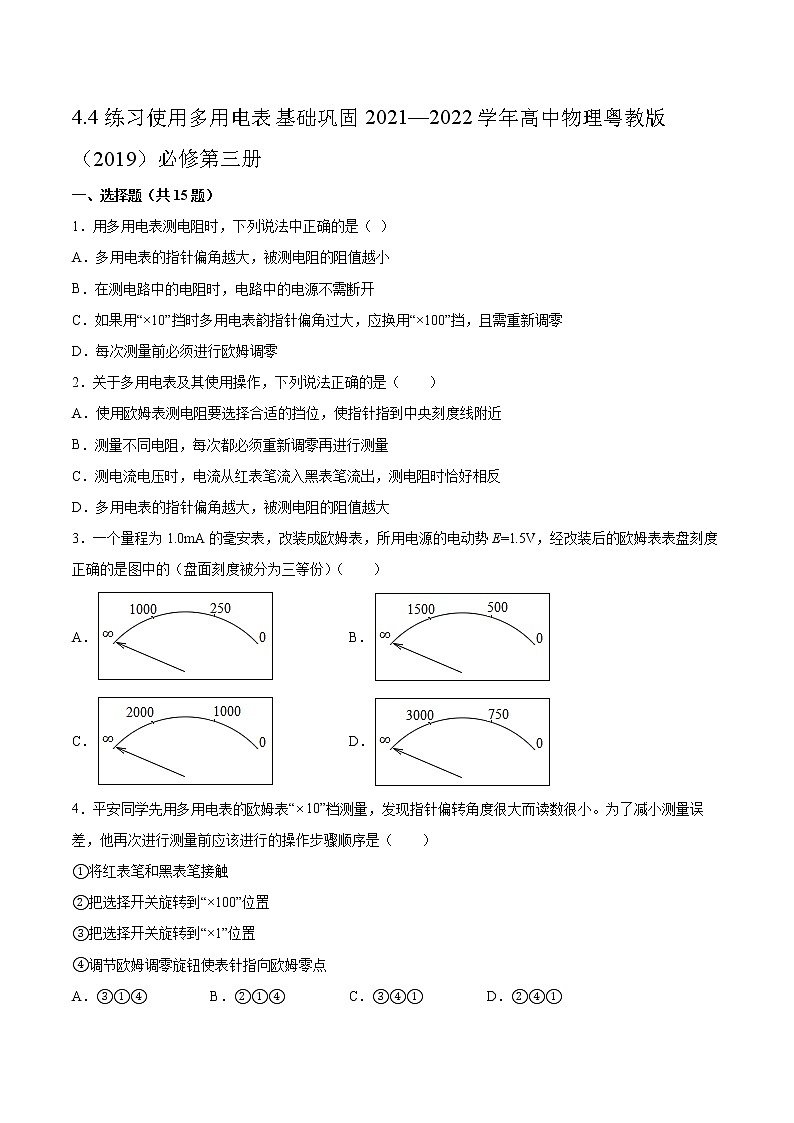

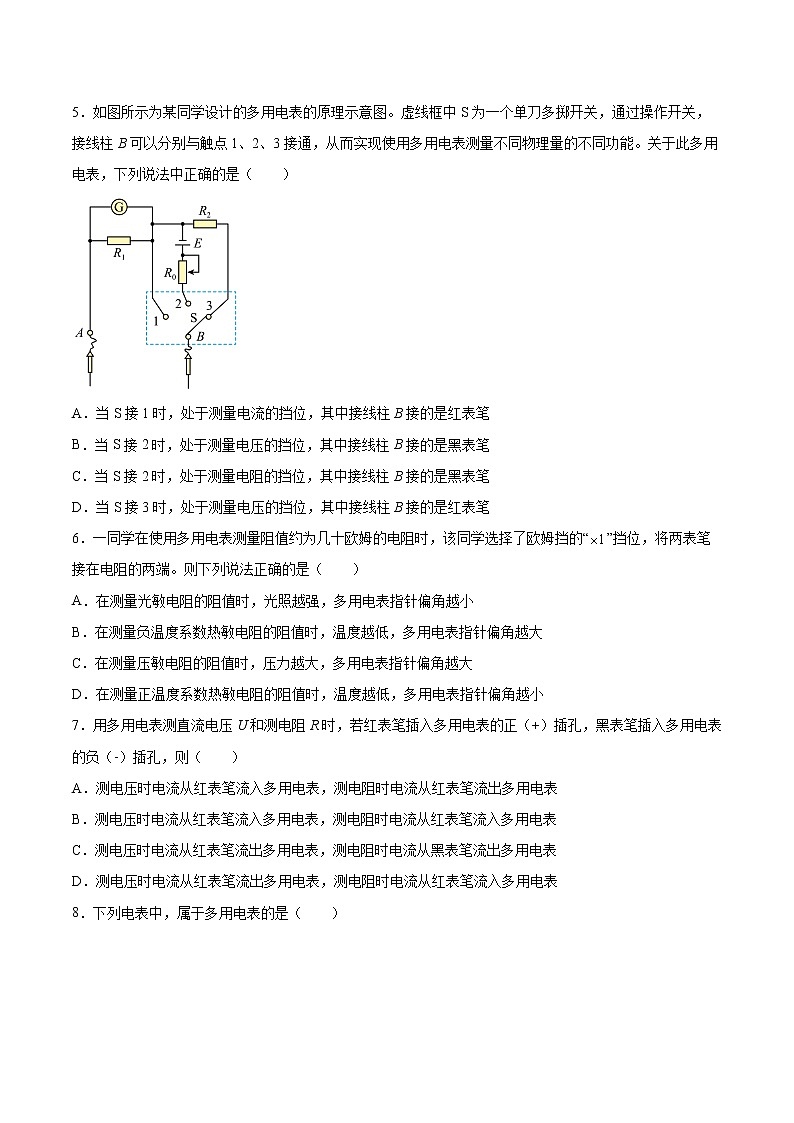

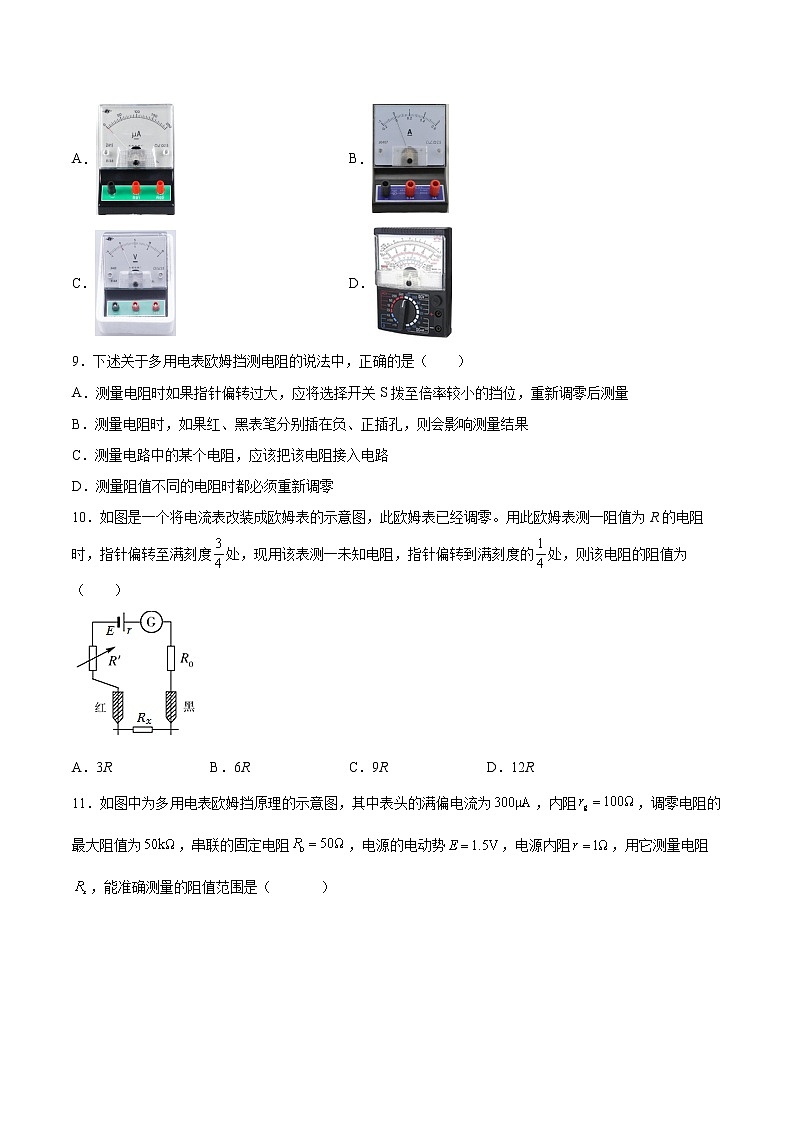

4.4练习使用多用电表基础巩固2021—2022学年高中物理粤教版（2019）必修第三册一、选择题（共15题）1．用多用电表测电阻时，下列说法中正确的是（ ）A．多用电表的指针偏角越大，被测电阻的阻值越小B．在测电路中的电阻时，电路中的电源不需断开C．如果用“×10”挡时多用电表韵指针偏角过大，应换用“×100”挡，且需重新调零D．每次测量前必须进行欧姆调零2．关于多用电表及其使用操作，下列说法正确的是（　　）A．使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近B．测量不同电阻，每次都必须重新调零再进行测量C．测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反D．多用电表的指针偏角越大，被测电阻的阻值越大3．一个量程为1.0mA的毫安表，改装成欧姆表，所用电源的电动势E=1.5V，经改装后的欧姆表表盘刻度正确的是图中的（盘面刻度被分为三等份）（　　）A． B．C． D．4．平安同学先用多用电表的欧姆表“10”档测量，发现指针偏转角度很大而读数很小。为了减小测量误差，他再次进行测量前应该进行的操作步骤顺序是（　　）①将红表笔和黑表笔接触②把选择开关旋转到“×100”位置③把选择开关旋转到“×1”位置④调节欧姆调零旋钮使表针指向欧姆零点A．③①④ B．②①④ C．③④① D．②④①5．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）A．当S接1时，处于测量电流的挡位，其中接线柱B接的是红表笔B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是黑表笔D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔6．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“”挡位，将两表笔接在电阻的两端。则下列说法正确的是（　　）A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小B．在测量负温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越大C．在测量压敏电阻的阻值时，压力越大，多用电表指针偏角越大D．在测量正温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越小7．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（-）插孔，则（　　）A．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流出多用电表B．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流入多用电表C．测电压时电流从红表笔流出多用电表，测电阻时电流从黑表笔流出多用电表D．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表8．下列电表中，属于多用电表的是（　　）A． B．C． D．9．下述关于多用电表欧姆挡测电阻的说法中，正确的是（　　）A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻接入电路D．测量阻值不同的电阻时都必须重新调零10．如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零。用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（　　）A．3R B．6R C．9R D．12R11．如图中为多用电表欧姆挡原理的示意图，其中表头的满偏电流为，内阻，调零电阻的最大阻值为，串联的固定电阻，电源的电动势，电源内阻，用它测量电阻，能准确测量的阻值范围是（       ）A． B．C． D．12．如图所示，把一个量程为5的电流表表头改装成欧姆表“×1”档，表头的内阻是50Ω，电池的电动势是1.5V，内阻为10Ω。经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（　　）A．60Ω B．150ΩC．300Ω D．600Ω13．电学实验常常需要测量电压、电流，如图甲是用电压表测量某个电阻两端的电压对应的示数（电压小于3V），如图乙是用电流表测量流过某条导线的电流对应的示数（电流小于1A），下列说法正确的是（　　）A．电压表的精确度为0.1V，不需要估读到0.01V B．电压表的读数为1.2VC．电流表的精确度为0.02A，需要估读到0.001A D．电流表的读数为0.50A14．一只“”的白炽灯泡，在常温下灯丝电阻约为，正常发光时电阻约为。现有一只多用电表的电阻刻度如图所示，用这只表测量该灯泡灯丝的电阻，则（　　）A．可测量正常发光时的电阻，选择旋钮置于挡B．可测量正常发光时的电阻，选择旋钮置于挡C．可测量常温下的电阻，选择旋钮置于挡D．可测量常温下的电阻，选择旋钮置于挡15．如图为一简单欧姆表原理示意图，其中电流表的满偏电流为200μA、内阻为100Ω，可变电阻的最大阻值为10kΩ，电池的电动势是1.5V，内阻是1Ω。关于该欧姆表的中值电阻（对应的电阻值），下列说法正确的是（　　）A．该欧姆表的中值电阻为7500ΩB．为了减小误差，应尽量使指针偏角大一些C．仅更换电池使电动势增加，中值电阻不变D．上图中与A连接的为黑表笔二、填空题（共4题）16．某同学用多用电表粗测电阻丝的阻值，当用“×10”挡时发现指针偏转角度过大，他应该换用____________（填“×1”或“×100”）挡，进行一系列正确操作后，指针静止时位置如图所示，则金属丝的阻值约为______________Ω（结果保留两位有效数字）。17．有一个教学用的可拆变压器，如图甲所示，它有两个外观基本相同的线圈A、B，线圈外部还可以绕线。某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的A、B位置，由此可推断___________线圈的匝数较多（选填“A”或“B”）。18．（1）用螺旋测微器测量某圆柱体的直径，测量结果如图甲所示，该工件的直径为__________ mm。（2）如图乙是用多用电表欧姆挡“ × 10”挡位测量某电阻阻值，则其阻值为__________Ω。19．某实验小组测量一段长度已知的金属丝的电阻率。（1）用螺旋测微器测量金属丝直径时，应选择金属丝的____________（选填“同一”或“不同”）位置进行多次测量，取其平均值作为金属丝的直径。某次的结果如图甲所示，其读数是__________mm。（2）先用欧姆表粗略测量该段金属丝的电阻.选择开关置于“×100”挡时，发现表头指针偏转角度过大，应将选择开关置于____________（选填“×10”或“×1000”）挡，正确操作个后，表盘的示数如图乙所示，则金属丝的电阻约为____________Ω。（3）除金属丝Rx外，实验室还有如下器材：电源E（10V，内阻约1Ω）电流表A1（0～100mA，内阻R1为2.5Ω）电流表A2（0～200mA，内阻R2约5Ω）滑动变阻器R（最大阻值10Ω，额定电流2A）定值电阻R0（阻值100Ω）开关S及导线若干为了尽量准确地测量金属丝的电阻，请在图丙的方框中画出合适的电路图______，并在图中标明器材符号。（4）该小组设计的电路图正确，实验中测量得到的电流表A1的读数为I1，电流表A2的读数为I2，则该段金属丝电阻的表达式Rx=___________，金属丝电阻的测量值与真实值相比___________（选填“偏大”“偏小”或“相等”）。（5）若该段金属丝的长度为L，直径为D，电阻为Rx，则该金属丝电阻率的表达式=___________。三、综合题（共4题）20．如图所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1.5 V，经改装后，若将原电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标多少阻值？当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少？21．用欧姆表测电阻的优点是快捷、方便，缺点是读数不够精确，尤其是当表内电池的电动势下降后，测出的电阻值与真实值之间有较大的差异。图（甲）是一个欧姆表的电路结构图，图（乙）是其表盘的刻度（该刻度值是按照表内电池电动势为1.5V的正常值而刻制的）。已知在电流满偏刻度的处所标的电阻值为15Ω，如图所示。问：(1)该欧姆表的内阻（即、r和之和）多大？(2)在满偏刻度的B点所标的电阻值为多大？(3)当表内电池的电动势下降为1.4V时（欧姆表仍可准确调零），在测某一电阻时，欧姆表的指针恰好指在B点，此时的真实值为多大？22．图示的电路中有AB、CD、EF三根连接电路的导线，其中一根导线内部的铜丝是断的，另外两根导线和电源、电阻R1、R2都是完好的。为了查出断导线，某同学把多用电表的红表笔接在A点的电源正极接线柱上，将黑表笔分别接在其他点所示的接线柱上，根据多用电表的示数作出判断。（1）如果选用的是直流10V挡，请说明判断的方法；（2）有同学建议用直流2.5V挡、直流0.5A挡、电阻“”挡来进行上述操作，请分别说明如此操作可能产生的后果。23．在如图所示的电路中，电源的电动势，内阻，电流表满偏电流，电流表的电阻，A、B为接线柱。(1)用一条导线把A、B直接连起来，此时，应把可变电阻调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持的值不变，在A、B间接入一个定值电阻，当多大时使得消耗功率最大且最大值是多少？(3)调至满偏后保持的值不变，在A、B间接入一个未知的定值电阻，电流表的读数为，请写出随变化的数学表达式。
参考答案：1．A2．A3．D4．A5．C6．C7．B8．D9．A10．C11．B12．C13．D14．C15．A16．     ×1     1017．A18．     6.860     10019．     不同     0.202（0201～0.203）     ×10     100          （或）     相等     20．250 Ω；500 Ω21．(1)15Ω；(2)30Ω；(3)28Ω22．（1）红表笔接在A点，黑表笔依次接在其它点，观察电表示数：①黑表笔如果接在E点或者D点时，电表示数为6V，说明EF段导线无断路；如果接在E点或者D点时，电表示数为0V，说明EF段导线断路；②如果接在B点或者C点时电表示数为6V，说明CD、EF段导线无断路，断路必定在AB段；如果接在B点或者C点时，电表示数为0V，说明CD或者EF段导线有断路，然后黑表笔如果接在E点或者D点时，若电表示数为6V，说明EF段导线无断路，断路必定在CD段，如果接在E点或者D点时，电表示数为0V，说明EF段导线断路，其他段完好。（2）①用直流2.5V挡测量时，由于电源电压为6V，超出了电表的量程，电表会损坏；②用直流0.5A挡测量时，电表直接接在电源两端时，此时电流过大会损坏电表；③用电阻“”挡测量时，需要将原电路的电源断开，本题不满足条件，有可能接到某点时，有电流通过电阻，可能会损坏电表。23．(1)90；(2) , ;(3)
