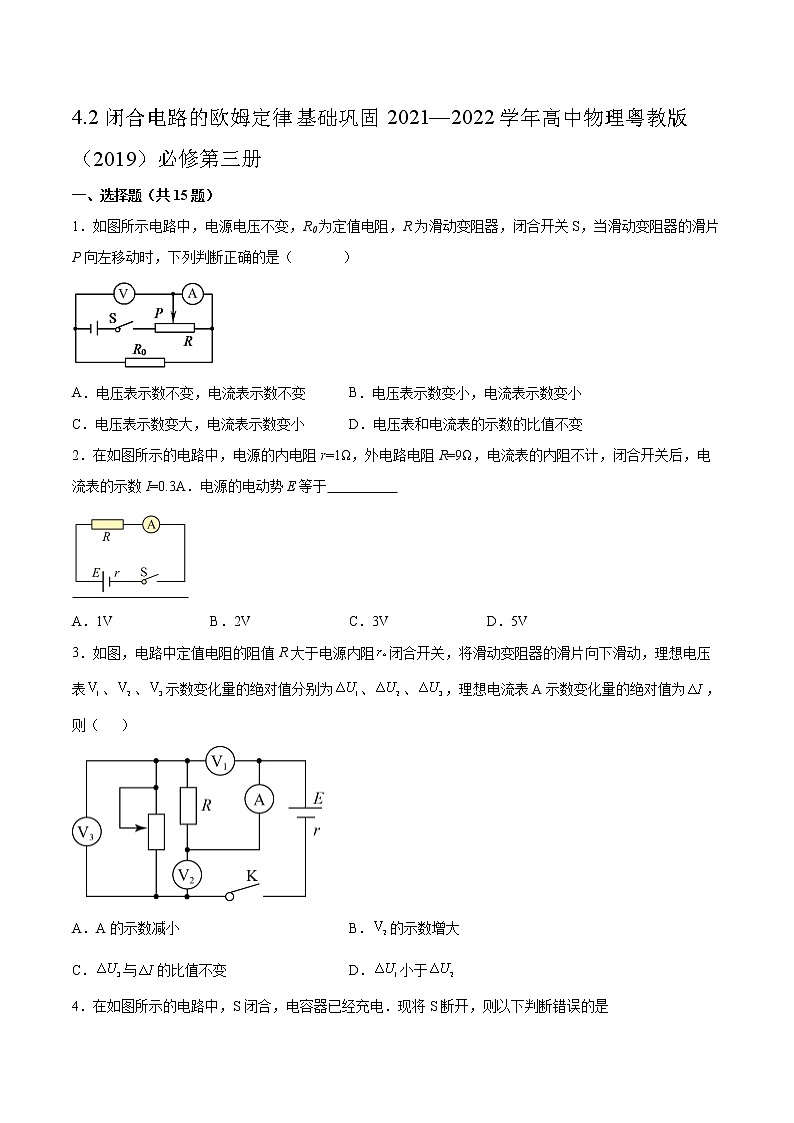

4.2闭合电路的欧姆定律基础巩固2021—2022学年高中物理粤教版（2019）必修第三册

一、选择题（共15题）

1．如图所示电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（       ）

A．电压表示数不变，电流表示数不变 B．电压表示数变小，电流表示数变小

C．电压表示数变大，电流表示数变小 D．电压表和电流表的示数的比值不变

2．在如图所示的电路中，电源的内电阻r=1Ω，外电路电阻R=9Ω，电流表的内阻不计，闭合开关后，电流表的示数I=0.3A．电源的电动势E等于

A．1V B．2V C．3V D．5V

3．如图，电路中定值电阻的阻值R大于电源内阻闭合开关，将滑动变阻器的滑片向下滑动，理想电压表、、示数变化量的绝对值分别为、、，理想电流表A示数变化量的绝对值为，则（   ）

A．A的示数减小 B．的示数增大

C．与的比值不变 D．小于

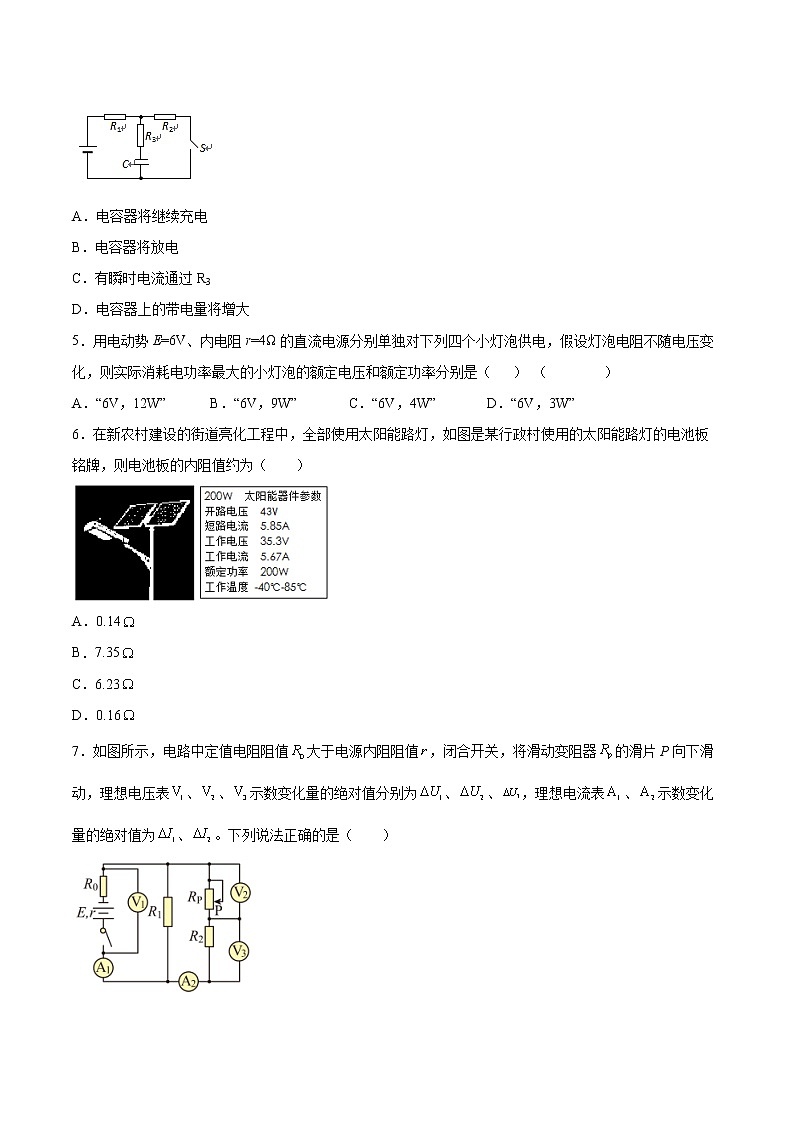

4．在如图所示的电路中，S闭合，电容器已经充电．现将S断开，则以下判断错误的是

A．电容器将继续充电

B．电容器将放电

C．有瞬时电流通过R3

D．电容器上的带电量将增大

5．用电动势E=6V、内电阻r=4Ω的直流电源分别单独对下列四个小灯泡供电，假设灯泡电阻不随电压变化，则实际消耗电功率最大的小灯泡的额定电压和额定功率分别是（   ） （        ）

A．“6V，12W” B．“6V，9W” C．“6V，4W” D．“6V，3W”

6．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（　　）

A．0.14

B．7.35

C．6.23

D．0.16

7．如图所示，电路中定值电阻阻值大于电源内阻阻值，闭合开关，将滑动变阻器的滑片P向下滑动，理想电压表、、示数变化量的绝对值分别为、、，理想电流表、示数变化量的绝对值为、。下列说法正确的是（　　）

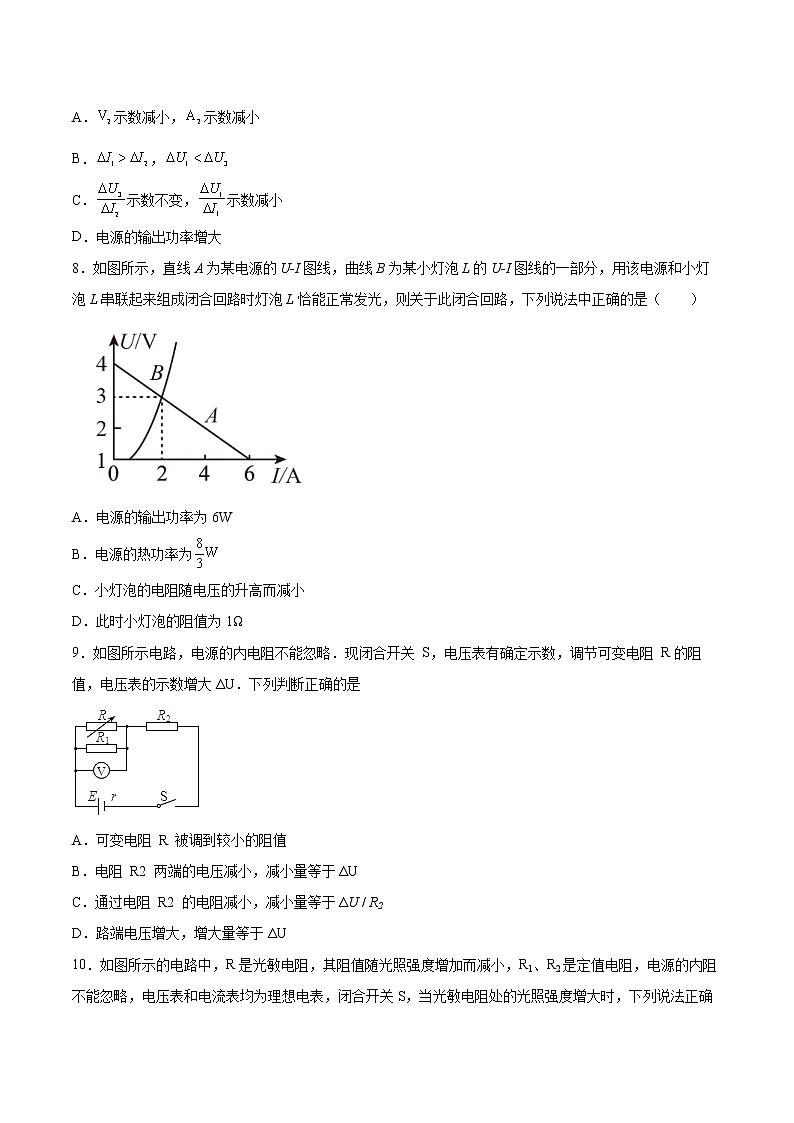

A．示数减小，示数减小

B．，

C．示数不变，示数减小

D．电源的输出功率增大

8．如图所示，直线A为某电源的U-I图线，曲线B为某小灯泡L的U-I图线的一部分，用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光，则关于此闭合回路，下列说法中正确的是（　　）

A．电源的输出功率为6W

B．电源的热功率为

C．小灯泡的电阻随电压的升高而减小

D．此时小灯泡的阻值为1Ω

9．如图所示电路，电源的内电阻不能忽略．现闭合开关 S，电压表有确定示数，调节可变电阻 R的阻值，电压表的示数增大ΔU．下列判断正确的是

A．可变电阻 R 被调到较小的阻值

B．电阻 R2 两端的电压减小，减小量等于ΔU

C．通过电阻 R2 的电阻减小，减小量等于ΔU / R2

D．路端电压增大，增大量等于ΔU

10．如图所示的电路中，R是光敏电阻，其阻值随光照强度增加而减小，R1、R2是定值电阻，电源的内阻不能忽略，电压表和电流表均为理想电表，闭合开关S，当光敏电阻处的光照强度增大时，下列说法正确的是

A．电流表示数变大

B．电压表示数变大

C．电容器C所带的电荷量增加

D．电源的效率增大

11．如图所示，用两节干电池点亮几个灯泡，当逐一闭合开关，以下说法错误的是（　　）

A．灯少时各灯较亮，灯多时各灯较暗

B．灯多时各灯两端的电压较低

C．灯多时通过干电池的电流较大

D．灯多时通过各灯的电流较大

12．如图所示，直线Ⅰ、Ⅱ分别为电源1与电源2的路端电压随输出电流变化的特性曲线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、2单独连接，则下列说法正确的是（　　）

A．电源1与电源2的内阻之比是7：11

B．在这两种连接状态下，电源内阻发热功率之比是6：7

C．在这两种连接状态下，小灯泡消耗的功率之比是1：2

D．在这两种连接状态下，小灯泡的电阻之比是1：2

13．如图所示实验电路中，电池组的电压为，现闭合电键S时，发现灯不亮，用多用表的电压挡去测c、d间电压，有读数，由此可判断故障的可能原因是（　　）

A．电键S接触不良 B．小灯泡灯丝已断

C．滑动片P接触不良 D．b端接触不良

14．如图所示，、为定值电阻，L为小灯泡，为光敏电阻（光照越强，电阻越小），当照射光强度增大时（　　）

A．电压表的示数减小 B．中电流变大

C．小灯泡的功率减小 D．电路的路端电压减小

15．锂电池因能量密度高、绿色环保而广泛使用在手机等电子产品中。现用充电器为一手机锂电池充电，等效电路如图所示，充电器电源的输出电压为U，输出电流为I，锂电池的内阻为r，下列说法正确的是（　　）

A．锂电池产生的热功率为UI

B．充电器的充电效率为

C．电能转化为化学能的功率为UI-I2r

D．充电器输出的电功率为UI+I2r

二、填空题（共4题）

16．如图所示的电路中，R1上标有“10Ω   0.3A”，滑动变阻器R2标有“20Ω   1A”字样，电流表的量程0~0.6A，电压表的量程为0~3V．为确保电路各部分安全，电路中允许通过的电大电流为__________A，电源电压最大值是__________V．

17．如图所示，电动势为2 V的电源跟一个阻值R=9 Ω的电阻组成闭合电路，测得电源两端电压为1.8 V，则电源的内阻为 ___________ Ω。

18．如图所示电路中，电源电动势E=6V，内阻r=2Ω，R1=4Ω，R2=6Ω，R3=3Ω。

(1)若在C、D间连一个理想电压表，其读数是_____V；

(2)若在C、D间连一个理想电流表，其读数是_____A。

19．实验室有一个室温下的阻值约为100Ω的温敏电阻RT。一实验小组想用伏安法较准确测量RT随温度变化的关系。其可供使用的器材有：电压表V1(量程为3V，内阻约为5kΩ)；电压表V2(量程为15V，内阻约为100kΩ)；电流表A1(量程为0.6A，内阻约为2Ω)；电流表A2(量程为50mA，内阻约为30Ω)；电源(电动势为3V，内阻不计)；滑动变阻器R(最大阻值为20Ω)；开关S、导线若干。

(1)综合以上信息，请你帮助该实验小组设计出科学合理的测量其电阻的电路原理图_____，其中电压表应选用__(填“V1”或“V2”)，电流表应选用__(填“A1”或“A2”)；

(2)实验中测得不同温度下电阻阻值如下表

请在给出的坐标纸中作出其阻值随温度变化的图线___

(3)由图线可知，该温敏电阻的阻值随温度变化的特点是_____；

(4)根据温敏电阻的阻值随温度变化的特点，可以制成测温仪表，原理如图，E为电源，是一量程适当的电流表(0刻度在刻度盘左端，满偏电流在右端)，使用时只要将的刻度盘由电流改为温度，就能测量所处环境的温度，则改换后越靠近刻度盘右端表示的温度越____(填“高”或“低”)，盘面的刻度是___(填“均匀”或“不均匀”)的。

三、综合题（共4题）

20．如图所示电路中，R3=4Ω，电流表读数为0.75A，电压表读数为2V，由于某一电阻断路，使电流表读数为0.8A，而电压表读数为3.2V，问:

(1)哪一只电阻断路?

(2)电源电动势和内电阻各多大?

21．如图所示的电路中，当S闭合时，电压表和电流表(均为理想电表)的示数各为1.4V和0.4A．当S断开时，它们的示数各改变0.2V和0.2A，求电源的电动势和内电阻．

22．有一种测量压力的电子秤，其原理图如图所示，E是内阻不计、电动势为6V的电源。R0是一个阻值为400Ω的限流电阻，G是由理想电流表改装成的指针式测力显示器。R是一个压敏电阻，其阻值可随压力大小变化而改变，其关系如下表所示，C是一个用来保护显示器的电容器，秤台的重力忽略不计。试分析：

（1）利用表中的数据归纳出电阻R随压力F变化的函数式？

（2）若电容器的耐压值为5V，该电子秤的最大称量值为多少牛顿？

（3）通过寻求压力与电流表中电流的关系，说明该测力显示器的刻度是否均匀？

23．如图，黑箱面板上有三个接线柱1、2和3，黑箱内有一个由四个阻值相同的电阻构成的电路。用欧姆表测得1、2接线柱之间的电阻为，2、3接线柱之间的电阻为，1、3接线柱之间的电阻为。在虚线框中画出黑箱中的电阻连接方式。

参考答案：

1．D

2．C

3．C

4．B

5．B

6．B

7．D

8．A

9．C

10．B

11．D

12．C

13．B

14．D

15．C

16．     0.3     6V

17．1

18．     3     0.5

19．          V1     A2         其阻值随温度升高线性增加     低     不均匀

20．（1）R1断路     （2）4V   1Ω

21．（1）E=1.8V；(2)R=1Ω；

22．（1） ；（2） 550N   ； （3） ，不均匀

23．
